印刷电路板的铜腐蚀

2023-02-08

印刷电路板使用铜作为电气传输介质，铜腐蚀不仅会影响产品外观，更容易导致电气连接短路或断路问题。

为提高电路板覆铜的抗腐蚀能力，常见的表面处理方式有：热风整平喷锡、化学镍金和化学浸银。相关研究表明，在容易产生凝露的含硫大气环境下，热风整平喷锡抗腐蚀能力最强，其次是化学镍金。

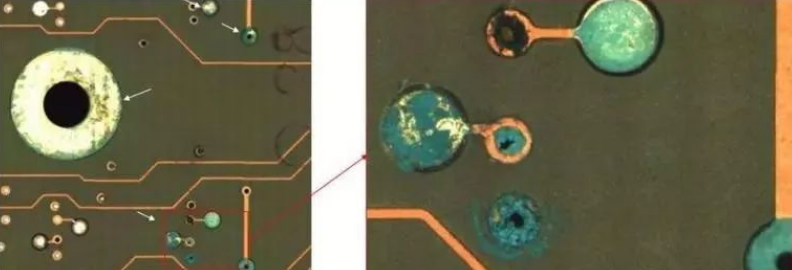

表面处理并不能完全确保电路板在恶劣环境下覆铜不被腐蚀。如图8所示，化学镍金电路板底部接地覆铜区域出现覆铜腐蚀现象，甚至被三防漆覆盖区域的过孔也出现了明显的腐蚀产物堵塞过孔。

图8 化学镍金处理的电路板过孔腐蚀

如图9所示，经过热风整平喷锡的电路板过孔出现腐蚀现象，电路板过孔位置是腐蚀现象出现的高发区域。

图9 热风整平喷锡处理的电路板过孔腐蚀

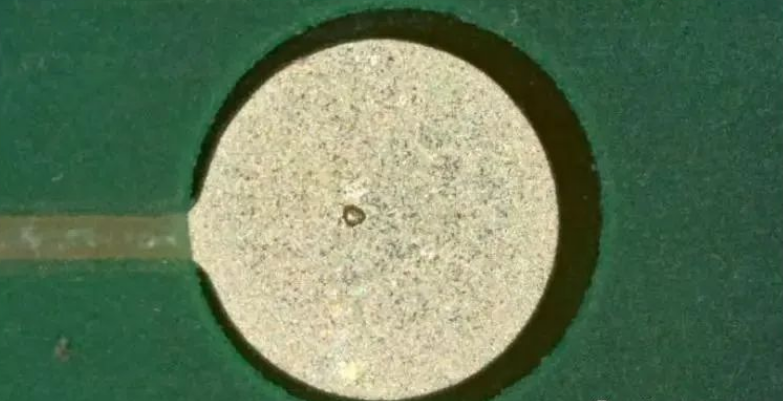

除了改变表面处理方式和增加镀层厚度外，还应调整电路板生产和集成测试过程中的工艺参数，尤其应避免ICT测试过程中，过高探针压力破坏镀层。ICT测试压痕如图10所示。

图10 电路板ICT测试压痕
