奥氏体不锈钢焊接难点及处理措施
2021-09-26
奥氏体不锈钢在焊接特点：焊接过程中的弹、塑性应力和应变量很大，却极少出现冷裂纹。焊接接头不存在淬火硬化区及晶粒粗大化，故焊缝抗拉强度较高。

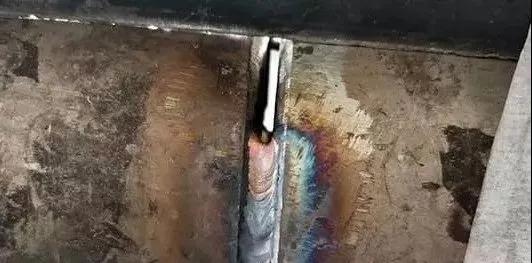

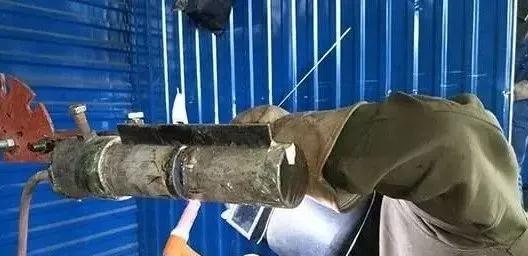

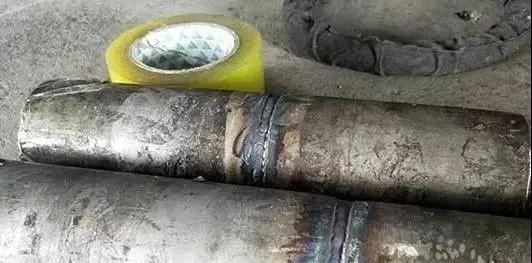

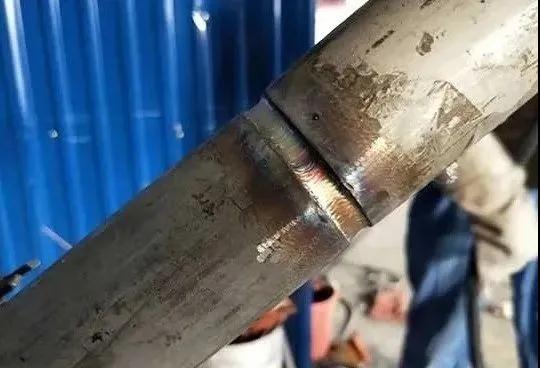

奥氏体不锈钢焊接主要问题：焊接变形较大；因其晶界特性和对某些微量杂质（S、P）敏感，易产生热裂纹。晶间腐蚀:根据贫铬理论,焊缝和热影响区在加热到450-850℃敏化温度区时在晶界上析出碳化铬,造成贫铬的晶界,不足以抵抗腐蚀的程度。（1）针对焊缝晶间腐蚀和目材上敏化温度区腐蚀，可采用下列措施加以限制：a．减少母材及焊缝的含碳量，母材中添加稳定化元素Ti、Nb等元素使之优先形成MC，以避免Cr23C6形成。b．使焊缝形成奥氏体加少量铁素体的双相组织。焊缝中存在一定数量的铁素体时，可细化晶粒，增加晶粒面积，使晶界单位面积上的碳化铬析出量减少。铬在铁素体中溶解度较大，Cr23C6优先在铁素体中形成，而不致使奥氏体晶界贫铬；散步在奥氏体之间的铁素体，可防止腐蚀沿晶界向内部扩散。c．控制在敏化温度区间的停留时间。调整焊接热循环，尽可能缩短600～1000℃的停留时间，可选择能量密度高的焊接方法（如等离子氩弧焊），选用较小的焊接线能量，焊缝背面通氩气或采用铜垫增加焊接接头的冷却速度，减少起弧、收弧次数以避免重复加热，多层焊时与腐蚀介质的接触面尽可能最后施焊等。d．焊后进行固溶处理或稳定化退火（850～900℃）保温后空冷，以使碳化物充分析出，并使铬加速扩散 ）。（2）、焊接接头的刀状腐蚀，为此，可采取如下预防措施：由于碳的扩散能力较强，在冷却过程中将偏聚在晶界形成过饱和状态，而Ti、Nb则因扩散能力低而留于晶体内。当焊接接头在敏化温度区间再次加热时，过饱和碳将在晶间以Cr23C6形式析出。a．降低含碳量。对于含有稳定化元素的不锈钢，含碳量不应超过0.06％。b．采用合理的焊接工艺。选择较小的焊接线能量，以减少过热区在高温停留时间，注意避免在焊接过程中产生“中温敏化”效果。双面焊时，与腐蚀介质接触的焊缝应最后施焊（这是大直径厚壁焊管内焊在外焊之后进行的原因所在），如不能实施则应调整焊接规范及焊缝形状，尽量避免与腐蚀介质接触的过热区再次受到敏化加热。a．正确选择材料及合理调整焊缝成分。高纯铬-镍奥氏体不锈钢、高硅铬-镍奥氏体不锈钢、铁素体-奥氏体不锈钢、高铬铁素体不锈钢等具有较好的抗应力腐蚀性能，焊缝金属为奥氏体-铁素体双相钢组织时抗应力腐蚀性良好。b．消除或减小残余应力。进行焊后消除应力热处理，采用抛光、喷丸和锤击等机械方法降低表面残余应力。
热裂纹敏感性主要取决于材料的化学成分、组织与性能。Ni易与S、P等杂质形成低熔点化合物或共晶，硼、硅等的偏析，将促使产生热裂纹。焊缝易形成方向性强的粗大柱状晶组织，有利于有害杂质和元素的偏析。从而促使形成连续的晶间液膜，提高了热裂纹的敏感性。若焊接不均匀加热，则易形成较大的拉应力，促进焊接热裂纹的产生。b．调整焊缝金属的组织。双相组织焊缝具有良好的抗裂性能，焊缝中的δ相可细化晶粒，消除单相奥氏体的方向性，减少有害杂质在晶界的偏析，且δ相能溶解较多的S、c．调整焊缝金属合金成分。在单相奥氏体钢中适当增加Mn、C、N的含量，加入少量的铈、镐、钽等微量元素（可细化焊缝组织、净化晶界），可减少热裂纹敏感性。d．工艺措施。尽量减小熔池过热，以防止形成粗大的柱状晶，采用小线能量及小截面焊道。例如25-20型奥氏体钢易出现液化裂纹。可通过严格限制母材的杂质含量及晶粒度，采用高能量密度的焊接方法、小线能量和提高接头的冷却速度等措施。
