动态热机械分析(DMA)

动态热机械分析测量粘弹性材料的力学性能与时间、温度或频率的关系。样品受周期性（正弦）变化的机械应力的作用和控制，发生形变。

应用范围：

     动态热机械分析仪主要用于对无机材料、金属材料、复合材料及高分子材料（塑料、橡胶等）的玻璃化转变温度、负荷热变形温度、蠕变、储能模量（刚性）、损耗模量（阻尼性能）、应力松弛等进行测试。

DMA基本原理：

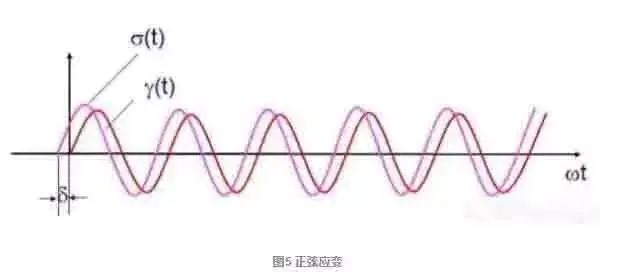

     DMA是通过分子运动的状态来表征材料的特性，分子运动和物理状态决定了动态模量（刚度）和阻尼（样品在振动中的损耗的能量），对样品施加一个可变振幅的正弦交变应力时，将产生一个预选振幅的正弦应变，对粘弹性样品的应变会相应滞后一定的相位角δ，如图5所示。

     DMA技术把材料粘弹性分为两个模量：

      储存模量E′：E′与试样在每周期中贮存的最大弹性成正比，反映材料粘弹性中的弹性成分，表征材料的刚度；

     损耗模量E"：E"与试样在每周期中以热的形式消耗的能量成正比，反映材料粘弹性中的粘性部分，表示材料的阻尼。材料的阻尼也成为内耗，用tanδ表示，材料在每周期中损耗的能量与最大弹性贮能之比，等于材料的损耗模量E"与贮能模量E′。

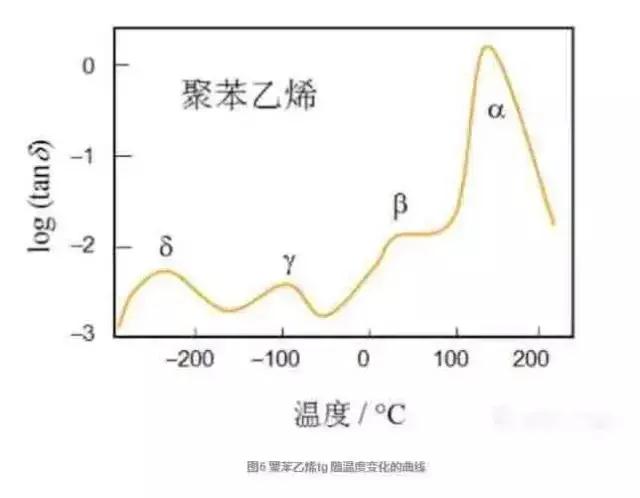

     DMA采用升温扫描，由辅助环境温度升温至熔融温度，tanδ展示出一系列的峰，每个峰都会对应一个特定的松弛过程。由DMA可测出相位角tanδ、损耗模量E"与贮能模量E′随温度、频率或时间变化的曲线，不仅给出宽广的温度、频率范围的力学性能，还可以检测材料的玻璃化转变、低温转变和次级松弛过程。例如损耗峰能够代表某种单元运动的转变，图6为聚苯乙烯t_g随温度变化的曲线，从图中可以推断峰可能为苯基绕主链的运动；峰是苯环绕与主链连接键的运动。

影响因素：升温速率、样品厚度、有无覆金属层，夹具类型等。
