应力腐蚀开裂从逻辑分析到系统分析

通过定义和划分这两种逻辑方法，可以分别明确概念的内涵和外延不必涉及机理， 可从宏观现象、顾名思义地定义应力腐蚀开裂(或断裂)如下，应力与化学介质协同作用下引起的金属开裂(或断裂)的现象，叫做金属应力腐蚀开裂(或断裂)

2020-06-29

应力腐蚀系统中应力来源有哪些

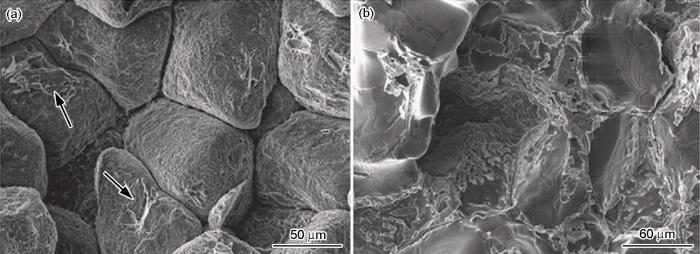

应力来源必须有应力，才会导致材料的形变和断裂。在应力腐蚀系统中，应力来源于：1.外加载荷 工程构件一般都承受外加载荷。2.残余应力 在机械制造过程中，热处理、热加工、铸造、焊接、冷加工、装配等工艺可以导致热应力3.腐蚀产物及腐蚀过程阳极溶解所形成的各种产物的体积，-般都大于被腐蚀掉的金属体积，这种体积变化在闭塞的部位可以导致很大的应力

2020-06-29

黄铜的脱锌表象规律及作用机理

在强烈的介质中，铜及锌同时被溶解，没有选择腐蚀现象。在较弱的介质中，也就是黄铜能应用的领域，锌可能优先地被溶解;锌与铜也可能同时被溶解，而铜又重新沉淀。这两种都造成合金中锌量的减少，也就是所谓的脱锌现象。第--种是真正的脱锌现象，例如黄铜在醋酸或稀盐酸中，由于锌的被溶解，e相逐渐转为y、β及a，最后只剩下铜;第二种是外观的脱锌现象。

2020-06-28

应力腐蚀开裂起源发展历史

裂纹形貌类似干燥的木材( seasoncdwood)，而最易出现在夏季季风期(monsoon season)，一语双关，将这种现象叫做“Season Cracking”，译为“季裂。研究结果进一步查明:在制造过程中，弹壳具有残余应力;在贮存过程中，这种弹壳在含有氨离子的潮湿空气中开裂;这是一种应力腐蚀开裂( Stress Corrosion Cracking，简写为SCC)现象。黄铜冷凝管也有类似的SCC。

2020-06-28

铁素体不锈钢的晶间腐蚀

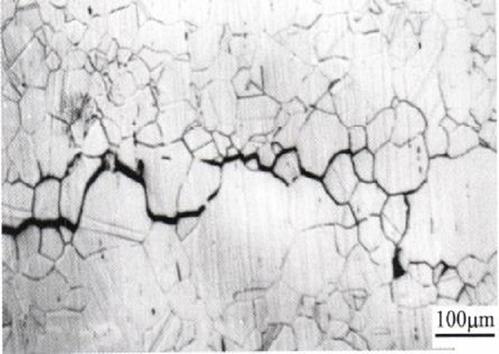

铁素体不锈钢与奥氏体不锈钢- -样，也可以发生晶间腐蚀，但敏化处理及避免这种腐蚀的热处理则恰好与奥氏体钢相反。铁素体不锈钢自925℃以上急速冷却(例如水淬)容易遭受晶间腐蚀;这种易受晶间腐蚀的状态(敏化态)经过650~ 815短时回火，便可消除或减少(表3-4)。焊接后的晶间腐蚀，在奥氏体钢及铁素体钢发生的区域也有差异:前者距熔合线有段距离，而后者则紧邻熔合线。

2020-06-27

MC沉淀引起的晶间腐蚀即刀线腐蚀

解决由于M23C6沉淀所引起的晶间腐蚀的工业措施之--，便是加人足够的Ti或Nb来固定碳。这类加Ti或Nb的奧氏体不锈钢，熔化焊接后，若在500~900t范围加热(松弛应力热处理或多层焊)，再在强氧化性介质(例如65%沸腾硝酸)试验或工作，在熔合线一即焊缝与母材交界的区线，出现很狭的选探性腐蚀，也是沿晶进行的。人们形象地将这种腐蚀叫做“刀线腐蚀。

2020-06-26
