晶间腐蚀现象和点腐蚀的现象产生原因和防止措施
1. 晶间腐蚀的现象、产生原因和防止措施
(1)现象

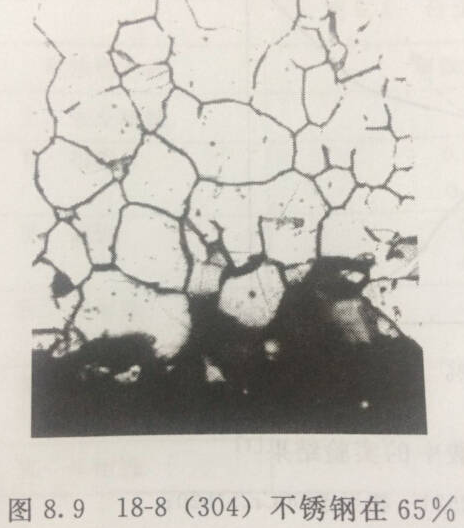

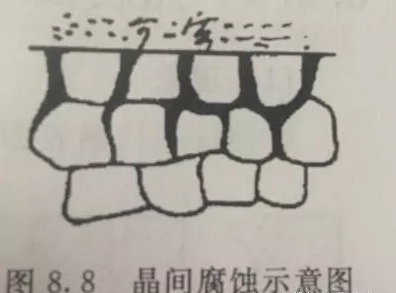

不锈钢沿晶粒间界优先受到腐蚀。示意图见图8.8(实际照片见图8.9)。这是早期最常见的局部腐蚀形式。现在已在减少。
(2)原因

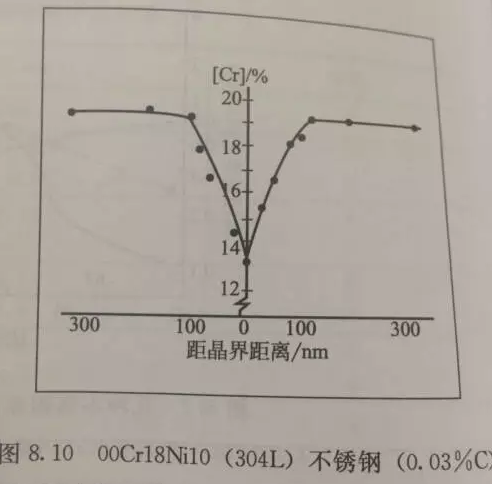

•敏化态晶间腐蚀主要是由于不锈钢经450~850℃敏化温度(焊后热影响区),沿钢的晶界会有富铬的碳化物(Cr23 C6),这种现象与前面合金元素作用中碳的影响是一致的。
•固溶态晶间腐蚀则是由于不锈钢晶界Si、P、S等元素的偏析。铬镍奥氏体不锈钢在含Cr6+的HNO3中,在高温、高压尿素生产装置上易出现此种腐蚀形态。
(3)防止措施
•焊接用途应选择钢中[C]≤0.03%的超低碳不锈钢,如00Cr18Ni10(304L)、00Cr18Ni14Mo2(316L)等,但也要防止在敏化温度长期停留,有条件时可选[C]≤0.02%的牌号。
•可选各类不锈钢中含稳定化元素Ti、Nb的牌号,如0Cr18Ni11Ti、0Cr18Ni11Nb、00Cr17Ti(430LT)、00Cr17Nb(430LN)等。
•除必需的焊接工艺外,在不锈钢生产和用户加工制造过程中,避免不锈钢承受敏化温度。
2. 点腐蚀的现象、产生原因和防止措施
(1)现象

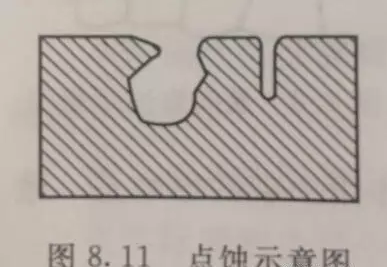

腐蚀从不锈钢表面的个别点发生,然后向纵深扩展
(2)原因
不锈钢点蚀主要出现在含有卤素离子,如CL-、Br-、F-等的水溶液介质中。
(3)防止措施
不锈钢表面定期清洗和维护;提供钢的纯净度,降低MnS等
在含CL-和海水等水介质中,提供流速≥1.5m/s,以防止沉积物及海生物附着在不锈钢表面上。
转载请注明精川材料检测地址:www.jctest.vip
