发动机铸铁气缸盖热处理前后的残余应力对比
应力是造成发动机气缸盖在生产过程中产生裂纹和加工尺寸稳定性差的原因之一。在发动机运转过程中，气缸盖会受到螺栓紧固力、燃气爆发压力以及活塞、连杆等产生的惯性力和离心力的作用，这些大小和方向都不相同的力，会使气缸盖发生轻微的弯曲和扭转。另外，在气缸盖铸造过程中，会产生残余应力，这使得气缸盖的应力状态更为复杂。采取一些措施可以降低气缸盖生产过程中产生的铸造残余应力。一般通过热处理消除工件的铸造残余应力，不同热处理工艺消除残余应力的效果略有不同，这是由热处理消除残余应力的机理决定的。所以，准确测定气缸盖在热处理前后的残余应力，是制定热处理工艺的首要前提。目前，国内气缸盖残余应力检测方法主要有盲孔法和全释放应变法。两种方法一般都适合表面残余应力的检测，但对于发动机气缸盖，仅通过表面残余应力来评价热处理前后的残余应力状态是不全面的。

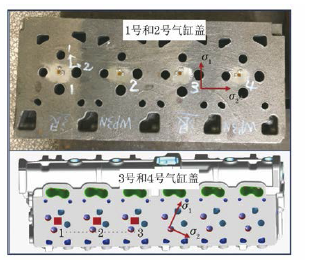

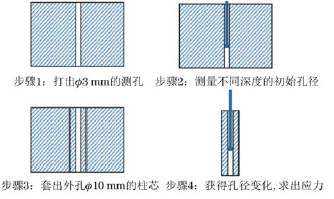

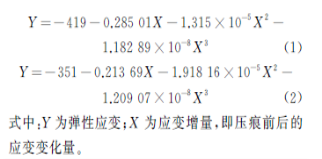

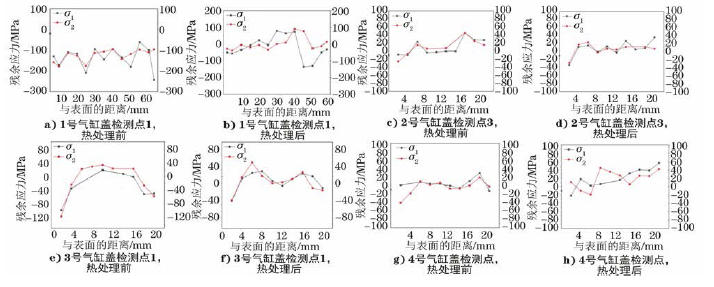

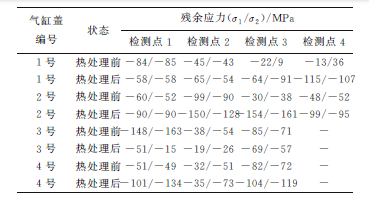

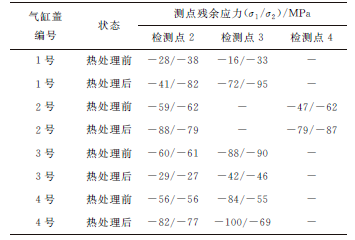

1 检测原理 1.1 压痕应变法和全释放应变法 压痕应变法是通过压痕外弹性区的应变增量求解原始残余应力的方法，采用应变片作为测量用敏感元件，在应变花中心部位采用冲击加载方式制造压痕，通过记录压痕外弹性区应变增量的变化，再计算得出残余应力。压痕应变法检测结果的准确性高、稳定性好且操作便捷，是目前不依赖于材料的物性参数且最接近无损检测的一种应力检测方法。压痕应变法多用于检测钢结构件的残余应力，在铝合金、钛合金等结构件中的应用也逐渐增多。压痕应变法的检测范围不受材料限制，对于不同的材料，需要获得与每种材料力学特性相关的残余应力计算函数，这决定了检测结果的准确度。根据GB/T 24179—2009《金属材料 残余应力测定 压痕应变法》，研究人员采用试验标定和模拟标定结合的方式，获得了灰铸铁和蠕墨铸铁的应力计算函数，见式(1)和式(2)。 根据GB/T 31218—2014《金属材料 残余应力测定 全释放应变法》，通过测得X，就可以计算得到Y，再依据胡克定律，便可获得残余应力。采用全释放应变法可以对压痕应变法的结果进行验证，全释放应变法的检测原理也是基于胡克定律，用于表征解剖后小块近表面的残余应力。研究人员采用的压痕应变法检测设备是中国科学院金属研究所自主研发的KJS系应力检测系统，见图1，该系统包括KJS系应力检测仪和FS4240型带锯床及DK7735型电火花切割机。 图1 KJS系应力检测系统 1.2 DHD法 DHD法是目前检测结构材料深度方向残余应力水平的主要方法之一。国外学者们采用DHD法主要用于研究钢结构和焊接件，国内研究较少，仅在上海交通大学和中南林业科技大学有过初步的研究结果，并未在实际结构的残余应力检测中得以推广应用。DHD法检测过程见图2，简化后的计算公式见式(3)和式(4)。 图2 DHD法的检测过程示意 通过准确测量出测孔在套孔前(见图2步骤2)后(见图2步骤4)的直径变化，可以计算出残余应力的大小。研究人员在进行DHD法检测残余应力时，采用DIATEST 3.0内径测量仪和电火花(Electrical Discharge Machining,EDM)切割技术。 2 气缸盖热处理前后的残余应力检测 2.1 压痕应变法检测结果 气缸盖材料有灰铸铁和蠕墨铸铁两种材料，共有4种型号的气缸盖，分别记为1号、2号、3号、4号气缸盖。1，2，3号气缸盖材料为灰铸铁，4号气缸盖材料为蠕墨铸铁。1号和2号气缸盖是规格相似的小型气缸盖，3号和4号气缸盖规格相对较大。 图3 气缸盖残余应力检测位置示意 残余应力检测位置见图3，1号和2号气缸盖表面有4个检测点，3号和4号气缸盖表面有3个检测点。压痕应变法检测结果见表2，全释放应变法检测结果见表3，表中σ1，σ2为残余主应力。 表1 不同气缸盖表面不同位置残余应力的压痕应变法检测结果 表2 不同气缸盖表面不同位置残余应力的全释放应变法检测结果 由表1和表2可见，气缸盖表面残余应力均为压应力，压痕应变法和全释放应变法的残余应力检测结果一致，从表面检测结果来看，热处理后气缸盖表面压应力力未明显减小。 2.2 DHD法检测结果 对1号、3号和4号气缸盖的检测点1，2号气缸盖的检测点3进行深度方向的残余应力检测，检测结果见图4。气缸盖深度方向的残余应力基本在拉、压状态间变化，拉应力峰值在40MPa左右，热处理后气缸盖的残余拉应力峰值未有降低。 图4 不同气缸盖不同位置残余应力的DHD法检测结果 从DHD法检测结果(图4)还可见：1号气缸盖热处理前为压应力状态，热处理后残余应力性质有所改变，压应力峰值降低；2号气缸盖热处理前后的残余应力水平几乎没有变化，保持在-40~40MPa；3号气缸盖热处理后的残余压应力峰值有所降低，拉应力峰值基本维持在40MPa以下；4号气缸盖热处理前后的残余应力分布基本无变化，说明热处理工艺没有明显降低气缸盖的残余应力水平。对比压痕应变法、全释放应变法及DHD法的检测结果发现，气缸盖表面残余应力以压应力为主，前两种方法的检测结果一致，全释放应变法测得的数值略低，这与DHD法测得气缸盖深度方向的残余应力检测结果也是相符的。
