耐候钢的连续浸泡腐蚀试验

用清水和3.5%盐溶液作为腐蚀介质，进行腐蚀试验。用塑料绳、夹子和木制支架将钢券挂在溶液中并保持浸泡。在相邻的样品之间留有足够的空间，以防止它们相互接触。标本被移除 并定期分析相的形成和生长。用扫描电子显微镜观察和分析了形成的锈相的形态和生长特征。利用x 射线衍射和红外光谱技术鉴定了不同样品中各自的锈相。先前研究中分析的锈相形态极大地帮助解释了观察到的特征。

在连续的全浸泡腐蚀试验中，锈最初以泥浆的形式沉积在钢表面，后来逐渐形成两层松散的和附着的锈。在最初的阶段，它形成一片无定形相斑块，具有棉铃状外观，其中一些稍后转变为α- FeOOH。 图2显示了高倍放大的AB相位。图1显示了一些聚集成土丘的AB相，这些土丘位于第一形成的AM层的顶部。在后期，只获得了一层厚的单层锈，这一锈层表现出更好的粘附在钢表面。该厚、 均匀、致密的锈层被鉴定为含有晶体γ-FeOOH弯曲板的聚集物(图3)，顶部还有一些a-FeOOH。

在少数连续浸泡100天的样品中可以鉴定出铁水合物。它有一束圆柱形棒或管的外观，类似于煮熟的意大利面(图4)。最后，如图5所示的羽状结构也可能是铁水合物的。这种形态只在一个孤立的例子中被看到，不适合进一步的仔细研究。

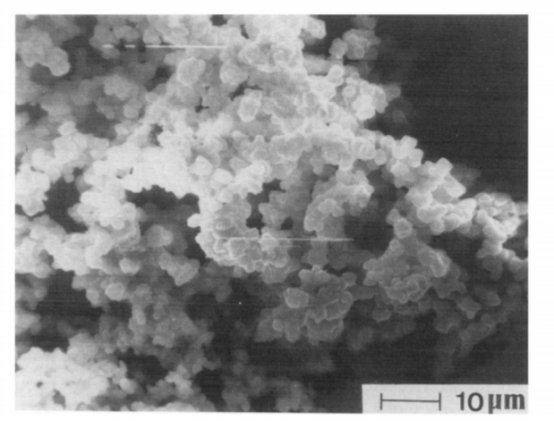

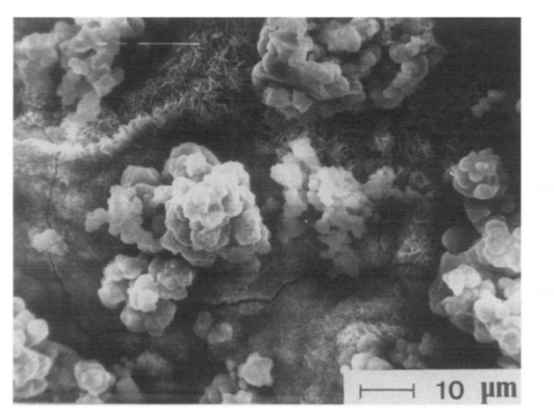

图1所示。2- 15天浸泡。第一形成的非晶层包含非晶混合(AM)相出现在沉积土层中，其中出现裂缝在干燥。非晶体(AB)相似乎较晚形成，表现为棉花吐絮期。结晶锈相生长在这些非晶态相之上。这张照片显示无定形γ-FeOOH和无定形γ-Fe203。细小的球状颗粒的聚集体变成一个土堆形成在AM层的顶部。AB似乎先变为无定形然后是水晶α-FeOOH。

图2所示3- 15天浸泡。AB的小碎片聚集在一起一个分层结构。

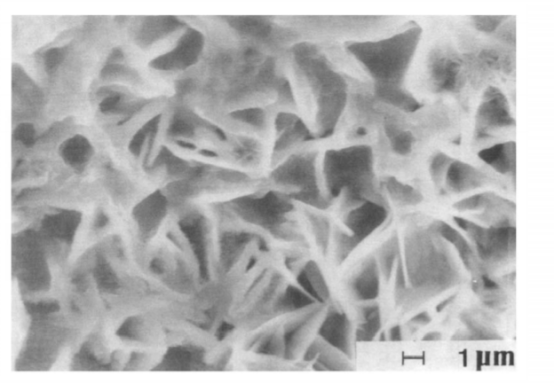

图3。3- 100天的浸泡。在后期γ-FeOOH生长成又厚又弯的薄片，如图所示。可能会出现一些γ-FeOOH菌落。

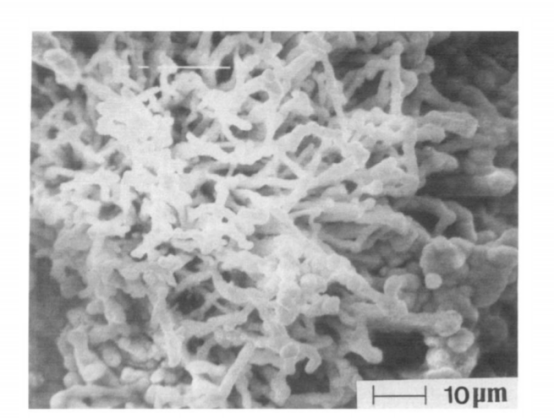

图4所示。1- 100天的浸泡。另一个有趣的微观结构，如在这张照片中看到的是铁水合物。这种相位通常形成圆柱形管弯曲和摆动，一堆看起来像煮熟的意大利面。

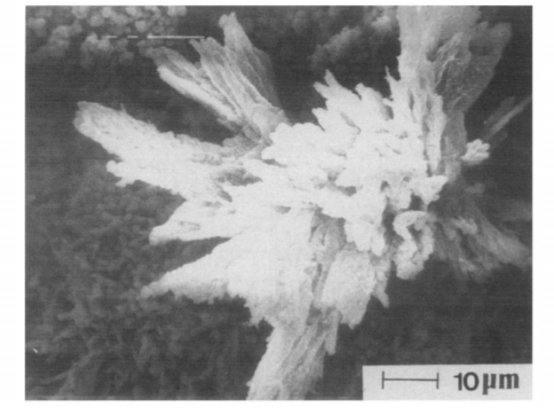

图5。1- 100天的浸泡。在一些局部地区，出现了增长一个标本长有羽毛。具有这种形态的锈相不能确定。它可能是铁水合物。

转载请注明精川材料检测地址：www.jctest.vip
