全国服务热线
0512-6883-0001
18016327626
18016327626
全国客服热线： 0512-6883-0001
销售热线： 0512-6883-0700
传真： 0512-6883-0500
邮箱： info@jctest.vip
地址： 苏州吴中经济开发区吴淞路988号A幢3楼

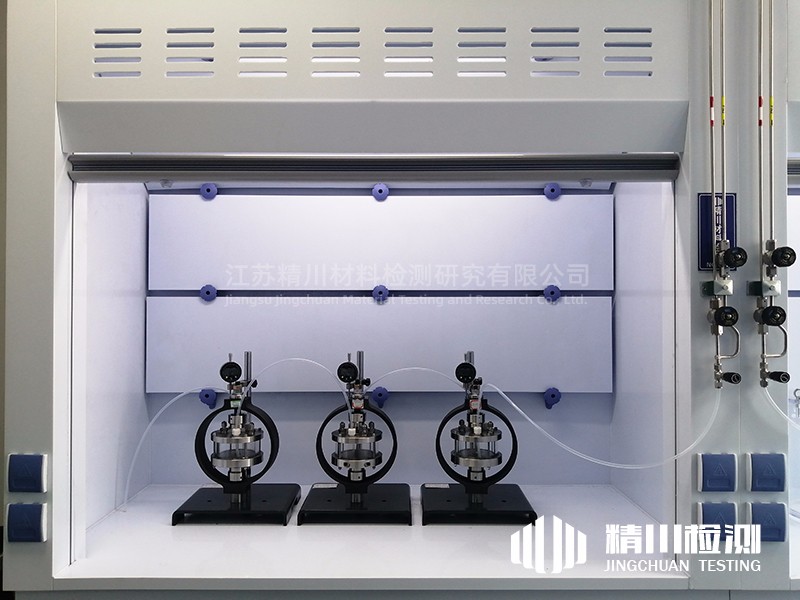

 | 项目名称 | 应力腐蚀开裂SCC测试 |
| 检测目的 | 通过应力腐蚀测试，可以评估该材料是否对某种环境介质具有应力腐蚀开裂的敏感性，从而为选择适合的服役材料提供参考。 | |
| 测试范围 | 石油管道、锅炉、法兰、阀门、焊缝、铸件、锻件等。 |
项目介绍：受一定拉伸应力作用的金属材料在某些特定的介质中，由于腐蚀介质和应力的协同作用而发生滞后的脆性断裂现象称为应力腐蚀开裂。材料发生应力腐蚀开裂需要具备三个条件,1.材料本身具有应力腐蚀开裂的敏感性,几乎所有的金属或合金在特定的介质中都有一定的应力腐蚀开裂的敏感性,合金和含有杂质的金属比纯金属更容易产生应力腐蚀开裂。2.存在能引起应力腐蚀开裂的介质，对于每种材料，某些特定的介质才会产生应力腐蚀开裂。3.发生应力腐蚀还必须有应力（主要是拉应力）的存在，这种应力可以是材料工作时外部施加的工作载荷，也可以是制造加工过程中产生热应力、形变应力、相变应力等残余应力。
测试要求：
测试标准 | 标准名称 | 样品要求 | 测试内容 | 适用范围 |
ASTM G103-1997（2016） | 评定6%沸腾氯化钠溶液中低铜7XXX系列铝锌镁铜合金耐应力腐蚀开裂的规程 | 1.弯梁测试试样G39； 2.U型弯样品：样品推荐最小尺寸长（L）*宽（W）*厚（T）=80mm*20mm*2.5mm； 3.C型环测试试样G38； 4.拉伸测试样G49； 5.焊接试样参考G58。 | 测定7XXX系列低铜合金的耐应力腐蚀情况（记录裂纹及测试周期） | 7XXX系列低铜合金 |
ASTM G139-2005（2015） | 用断裂负载法测定热处理铝合金产品耐应力腐蚀开裂的试验方法 | 拉伸测试样G49 | 测定热处理铝合金耐应力腐蚀开裂敏感性 | 可热处理的含有1.2%~3.0%Cu的2XXX系列和7XXX系列的铝合金 |
ASTM G35-1998（2015） | 不锈钢及镍铬铁合金的连多硫酸应力腐蚀开裂敏感性测定规程 | U型弯样品：样品推荐最小尺寸长（L）*宽（W）*厚（T）=80mm*20mm*2.5mm。 | 应力腐蚀敏感性（记录初始开裂时间、裂纹扩展速率、完全失效时间） | 不锈钢和镍铬合金钢；长期在482℃至815℃环境下使用的其他材料；在含硫或硫化物环境下工作的锻造、铸造、焊接不锈钢或其他相关材料。 |
ASTM G36-1994（2018） | 金属及其合金在沸腾氯化镁溶液中耐应力腐蚀开裂性能评定规程 | U型弯试样：样品推荐最小尺寸长（L）*宽（W）*厚（T）=80mm*20mm*2.5mm。 | 应力腐蚀敏感性（记录初始开裂时间、裂纹扩展速率、完全失效时间） | 锻造、铸造、焊接不锈钢和相关合金的含氯介质中的应力腐蚀敏感性 |
ASTM G41-1990（2018） | 暴露在热盐环境应力下金属裂纹敏感性测定规程 | 1.弯梁测试试样G39； 2.U型弯样品：样品推荐最小尺寸长（L）*宽（W）*厚（T）=80mm*20mm*2.5mm。； 3.C型环测试试样G38； 4.拉伸测试样G49 | 开裂和易碎敏感性测试 | 所有金属材料 |
ASTM G44-1999（2013） | 用交替浸没在3.5%中性氯化钠溶液法的金属及合金暴露规程 | 可参考1.弯梁测试试样G39； 2.U型弯样品：样品推荐最小尺寸长（L）*宽（W）*厚（T）=80mm*20mm*2.5mm。； 3.C型环测试试样G38； | 应力腐蚀开裂 | 主要用于铝合金和钢铁材料或者其他对氯离子敏感的材料 |
ASTM G47-1998（2019） | 2XXX和7XXX铝合金制品对应力腐蚀开裂敏感性测定方法 |
| 应力腐蚀开裂敏感性（规定的测试周期内开裂情况） | 高强度铝合金锻制产品；2XXX系列和7XXX系列铝合金产品 |
DIN 50916-1-1976 | 铜合金的检验; 用氨进行的应力裂纹腐蚀试验, 管材、棒材和型材的检验 | 铜组件 | 应力腐蚀开裂敏感性（规定的测试周期内开裂情况） | 铜合金 |
DIN 50916-2-1985 | 铜合金的检验; 用氨作应力裂缝腐蚀检验; 构件的检验 | 铜组件 | 应力腐蚀开裂敏感性（规定的测试周期内开裂情况） | 铜合金 |
GB/T 10567.2-2007 | 铜及铜合金加工材残余应力检验方法 氨熏试验法 | 直径≤75mm管材，试样长度≥150mm； 直径＞75mm管材或非管材试样长度协商。 | 残余应力检验 | 铜及铜合金加工材 |
ISO 6957-1988 | 铜合金—抗应力腐蚀氨熏试验 | |||
GB/T 1842-2008 | 塑料 聚乙烯环境应力开裂试验方法 | 试样长度，38±2.5mm； 试样宽度，13±0.8mm； 试样厚度，1.84~3.3mm | 聚乙烯环境应力开裂测试 | 聚乙烯材料 |
GB/T 22640-2008 | 铝合金加工产品的环形试样应力腐蚀试验方法 | 试样外径16~32mm， 直径与壁厚比值10~16； 试样宽度最小19mm | 应力腐蚀敏感性 | 2XXX系、7XXX、6XXX铝合金板、管、棒等加工产品 |
GB/T 25996-2019 | 绝热材料对奥氏体不锈钢外部应力腐蚀开裂的试验方法 | 不锈钢板51*178mm（12块）； 试样102*178*38mm | 应力腐蚀开裂测试 | 覆盖不锈钢的纤维型绝热材料或其他类型的绝热材料 |
YB/T 5362-2006（2017） | 不锈钢在沸腾氯化镁溶液中应力腐蚀试验方法 | 恒负荷拉伸试样-板状：长*宽*厚=30mm*3mm*2mm或30mm*5mm*4mm； 棒状：长*直径=30mm*φ3mm或φ5mm； 2.U型弯试样：厚1~3mm，宽10mm或15mm，长75mm。 | 应力腐蚀敏感性（恒负载拉伸记录负荷应力，破段时间；U型弯记录初始开裂时间、裂纹扩展速率、完全失效时间） | 不锈钢 |
YB/T 5344-2006（2017） | 铁-铬-镍合金在高温水中应力腐蚀试验方法 | 1.U型弯试样：厚1~3mm，宽10mm或15mm，长75mm； 2.C型环外径不小于16mm，小于16mm协商 | 高温水中的应力腐蚀敏感性 | 不锈钢；铁镍基合金；镍基合金等铁-铬-镍合金 |
YS/T 814-2012（2017） | 黄铜制成品应力腐蚀试验方法 | 实物产品 | 应力腐蚀破裂敏感性 | 铸造、锻造、焊接、冷变形、热处理或切削加工的黄铜制品 |
扫码关注
All Comments © Copyright 2020 The Jiangsu Jingchuan Material Testing Research Co., Ltd 江苏精川材料检测研究有限公司 版权所有 苏ICP备19017169号-1 网站地图
