全国服务热线
0512-6883-0001
18016327626

脱碳层深度测定

脱碳是指钢在加热时表面碳含量降低的现象。就是钢中碳在高温下与氧和氢等发生作用生成甲烷、氧、氢、二氧化碳、水使钢脱碳。脱碳会使锻件表面变软,强度和耐磨性降低,对锻件质量有很大的危害,特别是高碳工具钢、轴承钢、高速钢及弹簧钢的脱碳更是严重的缺陷。因此在锻造,特别是精锻加热时应避免脱碳发生。钢中碳含量降低,金相组织中碳化物较少,所以脱碳层包括全脱碳和部分脱碳两部分,全脱碳层显微组织为全部铁素体,部分脱碳层是指全脱碳层的内边界至钢含碳量正常的组织处。脱碳层深度的测定一般可采用金相法、硬度法和碳含量测定。金相法是在光学显微镜下观察试样从表面到心部随着碳含量的变化而产生的组织变化。硬度法测脱碳层分为显微硬度法和洛氏硬度法。显微硬度法是测量在试样横截面上沿垂直于表面方向上的显微硬度值的分布梯。用洛氏硬度计测定时,直接在试样的表面上测定,对不允许有脱碳层的产品,直接在试样的原产品表面上测定,对允许有脱碳层的样品,在去除允许脱碳层的面上测定,此方法只用于定产品是否合格。碳含量测定则是通过测定碳含量的变化来判断脱碳层深度。

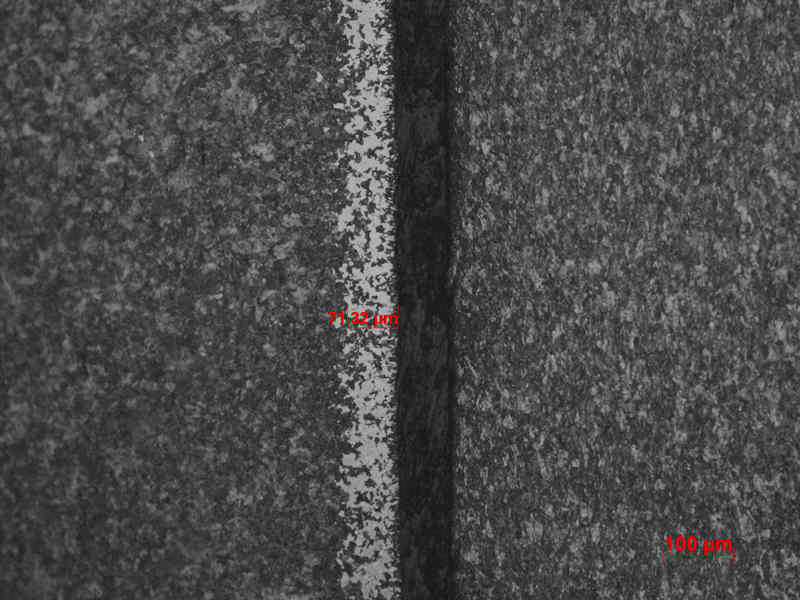

脱碳_副本.jpg/


测试项目:脱碳层深度测定。


测试目的:用于检测在热加工和热处理时由于高温加热导致的表面碳含量的减少。


项目介绍:脱碳是指钢在加热时表面碳含量降低的现象。就是钢中碳在高温下与氧和氢等发生作用生成甲烷、氧、氢、二氧化碳、水使钢脱碳。脱碳会使锻件表面变软,强度和耐磨性降低,对锻件质量有很大的危害,特别是高碳工具钢、轴承钢、高速钢及弹簧钢的脱碳更是严重的缺陷。因此在锻造,特别是精锻加热时应避免脱碳发生。钢中碳含量降低,金相组织中碳化物较少,所以脱碳层包括全脱碳和部分脱碳两部分,全脱碳层显微组织为全部铁素体,部分脱碳层是指全脱碳层的内边界至钢含碳量正常的组织处。脱碳层深度的测定一般可采用金相法、硬度法和碳含量测定。金相法是在光学显微镜下观察试样从表面到心部随着碳含量的变化而产生的组织变化。硬度法测脱碳层分为显微硬度法和洛氏硬度法。显微硬度法是测量在试样横截面上沿垂直于表面方向上的显微硬度值的分布梯。用洛氏硬度计测定时,直接在试样的表面上测定,对不允许有脱碳层的产品,直接在试样的原产品表面上测定,对允许有脱碳层的样品,在去除允许脱碳层的面上测定,此方法只用于定产品是否合格。碳含量测定则是通过测定碳含量的变化来判断脱碳层深度。


测试要求:

测试标准

标准名称

样品要求

测试内容

适用范围

GB/T 224-2008

钢的脱碳层深度测定法

试样检验面垂直于产品纵轴

采用金相法、显微硬度法和碳含量测定的方法测定脱碳层深度

显微硬度法:适用于脱碳层相当深,经过硬化处理、回火处理或热处理的亚共析钢,脱碳层完全在硬化区内的钢,不适用低碳钢;

金相法:退火或正火组织(铁素体+珠光体)的钢种,也可以有条件的用于硬化、回火、轧制或锻造状态的产品。

ISO 3887-2017

钢 脱碳层深度的测定

直径为25mm的试样,对整个截面进行检验

ASTM E1077-2014

评估钢样品脱碳层深度的试验方法

直径为25mm的试样,对整个截面进行检验




标签: 金相检验 其他金相检验

《上一页 下一页》
