降低焊接接头抗晶间腐蚀能力—碳化铬的形成
2020-08-13

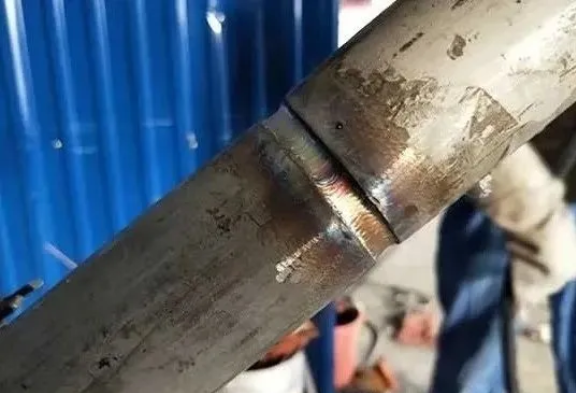

晶间腐蚀:根据贫铬理论,焊缝和热影响区在加热到450-850℃敏化温度区时在晶界上析出碳化铬,造成贫铬的晶界,不足以抵抗腐蚀的程度。
（1）针对焊缝晶间腐蚀和目材上敏化温度区腐蚀，可采用下列措施加以限制：a．减少母材及焊缝的含碳量，母材中添加稳定化元素Ti、Nb等元素使之优先形成MC，以避免Cr23C6形成。b．使焊缝形成奥氏体加少量铁素体的双相组织。焊缝中存在一定数量的铁素体时，可细化晶粒，增加晶粒面积，使晶界单位面积上的碳化铬析出量减少。铬在铁素体中溶解度较大，Cr23C6优先在铁素体中形成，而不致使奥氏体晶界贫铬；散步在奥氏体之间的铁素体，可防止腐蚀沿晶界向内部扩散。c．控制在敏化温度区间的停留时间。调整焊接热循环，尽可能缩短600～1000℃的停留时间，可选择能量密度高的焊接方法（如等离子氩弧焊），选用较小的焊接线能量，焊缝背面通氩气或采用铜垫增加焊接接头的冷却速度，减少起弧、收弧次数以避免重复加热，多层焊时与腐蚀介质的接触面尽可能最后施焊等。d．焊后进行固溶处理或稳定化退火（850～900℃）保温后空冷，以使碳化物充分析出，并使铬加速扩散 ）。
（2）、焊接接头的刀状腐蚀，为此，可采取如下预防措施：由于碳的扩散能力较强，在冷却过程中将偏聚在晶界形成过饱和状态，而Ti、Nb则因扩散能力低而留于晶体内。当焊接接头在敏化温度区间再次加热时，过饱和碳将在晶间以Cr23C6形式析出。a．降低含碳量。对于含有稳定化元素的不锈钢，含碳量不应超过0.06％。b．采用合理的焊接工艺。选择较小的焊接线能量，以减少过热区在高温停留时间，注意避免在焊接过程中产生“中温敏化”效果。双面焊时，与腐蚀介质接触的焊缝应最后施焊（这是大直径厚壁焊管内焊在外焊之后进行的原因所在），如不能实施则应调整焊接规范及焊缝形状，尽量避免与腐蚀介质接触的过热区再次受到敏化加热。
转载请注明精川材料检测地址：www.jctest.vip
