超高纯度(UHP)不锈钢流体元件防腐蚀检测-临界点蚀温度

临界点蚀温度防腐蚀检测又叫做CPT防腐蚀检测。CPT防腐蚀检测评估样品的整个钝化表面。防腐蚀检测样本的氧化铬的表面层被测到失效点，以确定其电阻的局域性点状腐蚀。表层失效的温度称为CPT。

CPT防腐蚀检测方法通过导电液体通过元件的无源层施加电势。无源层的质量可以通过将防腐蚀检测温度提高到确定元件的介电强度。通过对多个样品的CPT防腐蚀检测结果进行比较，可以看出它们的相对介电强度,从而为CPT提供了一个相对介电强度，其代表了被动式层的质量和耐蚀性。316不锈钢的典型行业规范要求CPT大于13 ºC。

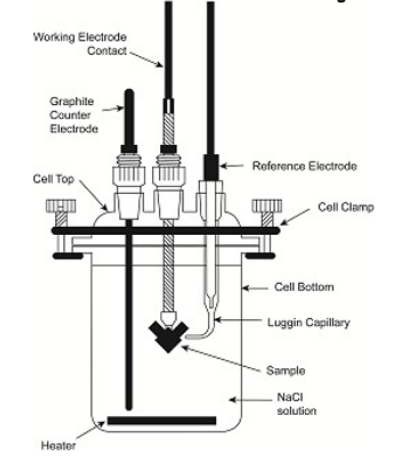

图1显示了CPT防腐蚀检测的常见设置。防腐蚀检测样品附在电极上，浸入加热的电解液中。在整个过程中，浴液温度逐渐均匀地升高。操作人员保持恒定的电流电势和监测通过样品湿润部分的电流，以确定何时已达到既定的电流限制。在这一点上，电势打破无源层。

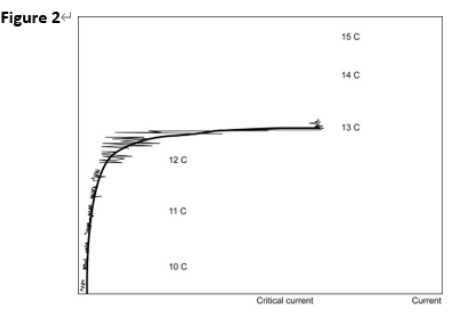

图2描绘了CPT防腐蚀检测的温度和电流。到达极限点时 被动层最弱的部分从样品中脱离,形成一个坑，暴露出较高的部分的含铁量较低且允许自由扩散。

CPT防腐蚀检测提供潜在时间和成本的节省比表面化学防腐蚀检测好很多。表面化学分析防腐蚀检测通常需要使用合格的第三方实验室。 因此， 必须把样品送到实验室等待结果。等待可能会很长,这取决于实验室的工作量和容量。公司可以在内部安装表面化学分析防腐蚀检测设备,但设备昂贵,培训成本高严格。

CPT防腐蚀检测装置是相对简单的，公司可以为创建一个测防腐蚀检测装置并进行适度的投资。CPT防腐蚀检测结果可以在数小时或数天内得到，而表面化学防腐蚀检测结果需要数周。

转载请注明精川材料检测地址：www.jctest.vip
