机械性能标准更新 送检前要核对的几处变化
企业准备送检时，可以先翻看委托单和技术协议中引用的标准版本。精川这次整理了11项金属材料及金属制品检测国标的变化，重点说明会影响试验条件和结果判断的内容，也补充了相关ISO及ASTM标准的信息。 查新截至2026年10月7日，所列新版国标中只有GB/T 22315—2026尚未实施，实施日期为2026年12月1日。文中的送检及换版建议供项目沟通参考。
弹性模量与泊松比的新版要求
GB/T 22315—2026将于2026年12月1日替代2008版，杨氏模量与泊松比的有效性判据已有调整，采用新版测得的数值须据此判断是否有效。原有程序的判断条件及试验速率设置应随条款更新。 引伸测量系统的核查涉及双向平均引伸计的最大弯曲应变，新版还增加或细化了测试系统分辨率和试样尺寸测量装置的要求。标准补充的脉冲激振法同样需要与所测参数及用途相匹配，具体方法可在委托前与实验室商定。
板材 r 值和 n 值的计算方法
评价板材成形性能时，塑性应变比r值和应变硬化指数n值所用的测量方法会影响结果的比较，软件怎样处理应变也需要说明清楚。两项新版标准均已于2026年1月1日实施。
r 值 GB/T 5027—2025 替代2016版后，人工、半自动和自动测量的方法划分作了调整，计算方法明确为单点方法 A、单点方法 B及区间回归法。单点方法 A扣除弹性应变，单点方法 B不扣除弹性应变。 n 值 GB/T 5028—2025 2025版替代2008版后，对两种自动测量方法的选择作了说明，区别涉及计算时是否扣除弹性应变。真实应力与真实塑性应变的符号已有调整，使用软件时需确认所选方法，并在必要时将强度系数C写入报告。 比较不同批次或不同供应商的r/n结果时，建议结合试样方向和拟合所用的应变区间核对计算方法，使软件选项与原始记录及报告中的说明相符。

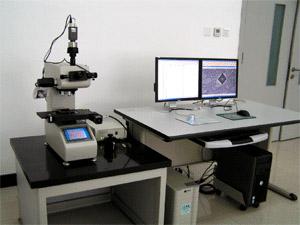

硬度试验的适用条件
维氏硬度的试验力下限已扩展到0.009807 N，采用小力值时仍需确认压痕能否被准确测量。新版增加了压痕测量系统分辨率和期间核查要求，施力与保荷时间的目标值也有调整。 适用范围现已包括硬质合金、其他烧结碳化物及覆盖层。检测薄层或小尺寸区域时，可在图纸或样品照片上标明测点，结合表面制备方式与实验室商定试验力，再确认设备在该力值下的能力和压痕测量条件。 GB/T 4340.1—2024于2024年12月1日替代2009版，并部分替代GB/T 9790—2021，原来引用覆盖层硬度标准的项目需据此核对检测依据。
努氏硬度 GB/T 18449.1—2024
送检覆盖层或薄试样时，可把厚度和测点位置随制样要求一起提供给实验室，用来核实样品是否符合努氏硬度试验的厚度条件。2024版规定，试样或试验层厚度至少应为压痕长对角线长度的1/3，制样方案需要考虑这一限制。 金属及其他无机覆盖层已纳入这版标准的范围，试验力下限扩展至0.009807 N，测量分辨力与期间核查的规定也有补充。实验室更新操作规程时还应核对压头检查要求。 GB/T 18449.1—2024自2024年12月1日起替代2009版，同时部分替代GB/T 9790—2021。
里氏硬度 GB/T 17394.1—2025
新版替代GB/T 17394.1—2014和GB/T 17394.4—2014，已于2026年5月1日实施。 原来的硬度换算表已并入新版，DC型冲击装置被删除，刚性支承条件下的最小试样质量要求也有新增。非重力方向试验的校正系数及硬度与抗拉强度换算相关内容，应在使用仪器换算功能前核对。 里氏试验的记录应能说明试样质量及支承状态，并注明所用冲击装置和冲击方向，便于复核测试条件。采用换算结果时还须确认仪器中的材料类别与换算设置适用于所测样品。

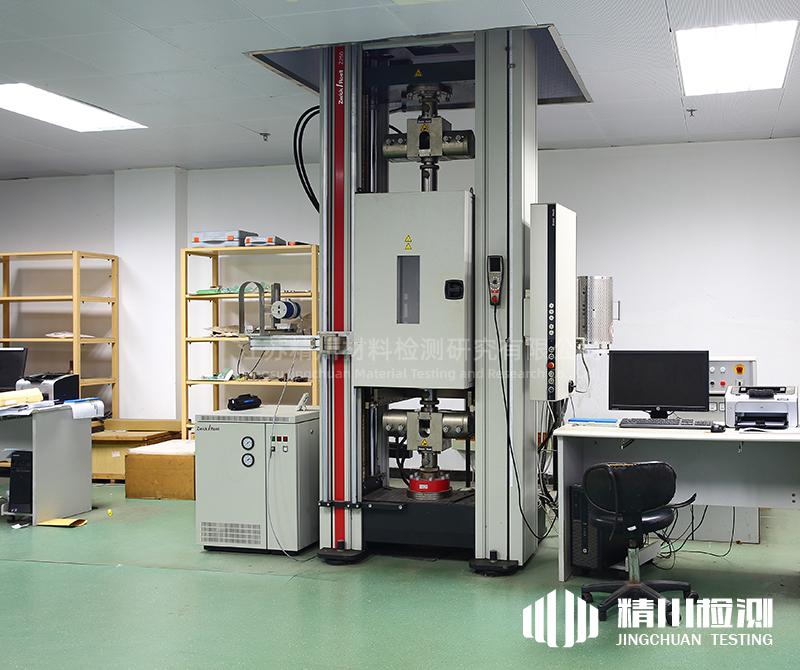

蠕变 疲劳与断裂韧度
蠕变与持久 GB/T 2039—2024 按GB/T 2039—2024安排蠕变或持久试验时，热电偶使用温度和时间的部分要求已在正文中给出，不能再按旧版资料性附录的性质理解。冷端温度与间接测温的要求有所增加，组合试验也有了新增规定，原有测温方案需要据此检查。 这版标准于2024年12月1日替代2012版，适用范围和延伸与伸长测量装置的要求均有调整。温度及载荷或应力条件确定后，企业还应说明试验时长和目标参数，便于实验室安排引伸测量并连续记录试验过程。
旋转弯曲疲劳 GB/T 4337—2025 GB/T 4337—2025在2026年3月1日替代2015版后，不同试验机对应的应力计算与加载要求已有变化。换版时需将所用机型对应的条款与现有设置核对，使用缺口试样的项目还要重新确认适用条件，因为新版调整了这部分说明。 高温旋转弯曲疲劳原有的两种试样测温方法现已增至三种，选用的测温方案应在试验前确定，并按新增的测量不确定度章节复核评定内容。委托资料中写明旋转弯曲疲劳这一具体方法，更便于确认试样及试验条件。
准静态断裂韧度 GB/T 21143—2025 GB/T 21143—2025修改了δ₀和J₀的计算公式，对最大裂纹扩展量要求及J、δ上边界计算作了调整，并补充由J₀.₂BL换算KJ₀.₂BL的公式。复核CTOD或J积分结果时，需要结合试样信息查看裂纹测量及数据处理记录，确认程序采用的公式和有效性判断符合相应条款。 该版已于2026年5月1日替代2014版，焊接材料的适用要求还须结合GB/T 28896确认，委托时应说明材料是否来自焊接部位。
弯曲试样与钢丝绳破断判定
金属材料弯曲 GB/T 232—2024 GB/T 232—2024自2024年10月1日替代2010版后，锻材、铸材和半成品的试样要求已有调整，试样平面应变条件和相应附录为新增内容。实验室确定制样方案时需要知道产品形态及取样位置，并结合试样尺寸与约定的弯曲条件确认要求。 操作规程中沿用的部分装置示意和符号也有修改，准备弯曲试验时可连同制样要求一起核对。
钢丝绳破断拉力 GB/T 8358—2023 判断钢丝绳近夹头破断是否有效时，GB/T 8358—2023采用的距离已由2014版的“6d或50 mm取小者”改为“6d”。这项变化应写入破断位置记录和判定程序，实际判断仍要结合破断力等条件，不能仅凭破断位置在6d以内就认定试验无效。 2023版自2023年12月1日起替代2014版，对试样截取及设备校准补充了要求，直接夹持和缠绕制样的方法也有新增规定，原有制样规程需按正式条款核对。
采用 ISO 或 ASTM 标准的项目 客户指定ISO或ASTM方法的项目，应在委托资料中写明完整标准号及年份，并保留客户补充的技术要求，便于确定试验与报告所依据的版本。 仪器化压入采用的ISO 14577-1:2026于2026年6月发布并替代2015版，新增恒应变率加载方法，对压头接近速度的规定和压头清洁建议作了完善。分析软件中受载与卸载状态的接触面积需要区分，径向位移修正则应对照重写后的附录I核实，加载程序及面积函数也需检查。
做覆盖层硬度时，ISO 6507-1:2023与ISO 4545-1:2023分别整合了金属及其他无机覆盖层的维氏和努氏硬度试验要求。采用维氏硬度曲率修正的报告还应包含表面曲率信息，更新引用标准时需核对模板能否记录这些内容。维氏标准前言 · 努氏标准前言 洛氏硬度使用的不确定度模板如果仍引用“不考虑偏倚的M2方法”，就需要重新核实依据，因为ISO 6508-1:2023已删除附录中的这一方法。新版调整了不确定度相关内容，并补充整体式球头压头的说明。BSI修订说明 蠕变项目需注意两份标准的比较基准不同，ISO 204:2023针对2018版调整了图和符号等内容，变化还涉及表中公式与资料性附录。GB/T 2039—2024替代的则是2012版，国标与ISO的差异核对不能直接共用一份修订清单。标准前言 ASTM E8/E8M-25涉及拉伸试验的有效性判断及替代试验与复验处理，项目需要补做试验时，应先按适用条款确定如何安排，并在原始记录和报告中保留相应信息。完整的新旧差异仍需查阅正式文本或红线版。ASTM官方版本页 缺口冲击的版本已查到ASTM E23-25，洛氏硬度为ASTM E18-25，断裂韧度为ASTM E1820-25dε2；这三项尚未逐条核对修订内容，使用前仍需查阅正式文本或红线版。
常用标准的现行版本
本次查新中，下列常用标准截至2026年10月7日仍为现行版本。 室温拉伸：GB/T 228.1—2021。 高温拉伸：GB/T 228.2—2015。 夏比摆锤冲击：GB/T 229—2020。 室温压缩：GB/T 7314—2017。 螺栓、螺钉和螺柱机械性能：GB/T 3098.1—2010；不锈钢等类别需另匹配对应分册。 本文以金属材料方法标准为主，邵氏硬度和铅笔硬度等项目还需按具体材料查找依据，胶接剪切及整件静载或动载试验应另结合产品与现用标准号确认。
联系精川检测
江苏精川材料检测研究有限公司从事材料领域的第三方检测研究，服务对象包括阀门管道、压力容器、汽车零部件等材料与产品。机械性能服务项目包括硬度、拉伸、弯曲、压缩、冲击、疲劳及持久蠕变等。公司介绍 · 检测项目 咨询时可将材料牌号和产品形态随检测需求发给我们，已有图纸或技术协议的请一并提供。我们可据此沟通取样方式与所测参数，并在委托前确认标准版本及试验条件，判定要求也应在这时说明。 江苏精川材料检测研究有限公司 客服热线：0512-6883-0001 销售热线：0512-6883-0700 邮箱：info@jctest.vip 地址：苏州吴中经济开发区吴淞路988号A幢3楼 官网：www.jctest.vip
