材料腐蚀性能检测
一 从服役环境确定检测项目
耐蚀性与材料成分、组织、表面状态以及介质、温度和受力条件共同相关。同一牌号在不同环境中的排序可能改变。制定方案时，应先明确失效模式，再决定测失重、坑深、裂纹，还是涂层失效程度。

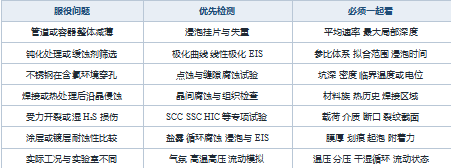

选型提示 表中项目可以组合使用。例如含氯水中的不锈钢焊接件，可同时关注浸泡后的局部损伤、点蚀敏感性与焊接区域的组织状态；单一的平均腐蚀速率不足以覆盖这些问题。
二 试样准备与浸泡失重检测
1 先把试验条件记录完整
取样位置、加工方向、热处理状态、焊缝与热影响区都可能影响腐蚀行为。表面磨抛、酸洗、钝化、清洁与边缘封装也会改变结果，应在试验前固定并记录。对涂层，需同时记录底材处理、干膜厚度、固化条件、划痕和封边方式。 介质至少应说明组成与浓度、pH、温度、溶解氧或通气条件；必要时增加氯离子含量、气体分压、流速和压力。试样面积与溶液体积的比例、容器材料、试样间隔及溶液更新方式也应可追溯。
2 浸泡挂片把材料损失变成可比较的数据
试样经清洁、干燥和称量后，在规定介质中暴露。到达规定时间，先拍照并保留必要的形貌或产物分析证据，再按适用方法清除腐蚀产物、复称。ASTM G31 用于实验室浸泡试验设计，ASTM G1 用于试样准备、产物清除和评价等环节。 v =8.76 ×104× Δmρ × A × t 式中，v 为等效平均厚度损失速率，单位 mm/a；Δm 为扣除清洗造成基体损失后的质量损失，单位 g；ρ 为密度，单位 g/cm³；A 为暴露面积，单位 cm²；t 为时间，单位 h。采用其他单位时，换算系数必须相应改变。 教学算例 若修正后失重为 0.010 g，密度 7.85 g/cm³，暴露面积 10 cm²，时间 168 h，则平均速率约为 0.066 mm/a。这是按该时间窗口折算的年速率，不代表已经验证一年内始终线性减薄。
3 失重结果应与局部损伤一起报告
失重法直接反映暴露期内的累计材料损失，却会把深坑与大面积轻微侵蚀平均化。报告宜补充最大坑深、坑密度、腐蚀区域分布及截面观察。清洗过度会把基体溶解除掉，清洗不足又会残留产物，两者都能明显改变称量结论。 对有保护膜生成、诱导期或腐蚀加速现象的材料，应设置多个暴露时间点。电化学结果与失重结果比较时，也需匹配面积、介质和暴露阶段。[3]
三 电化学检测与曲线解读
1 极化曲线关注反应动力学与钝化行为
常见三电极体系由试样工作电极、参比电极和对电极组成。先监测开路电位，待达到预先规定的稳定判据，再施加电位扰动。报告电位时必须注明参比电极，电流则应按明确的暴露面积归一化。 腐蚀电位 Ecorr 是阳极与阴极过程共同形成的混合电位，不能单独作为腐蚀快慢的排序。腐蚀电流密度 icorr 与速率的联系依赖电化学模型及当量等条件；钝化电流、击穿电位和再钝化行为则回答其他问题。[2,3]

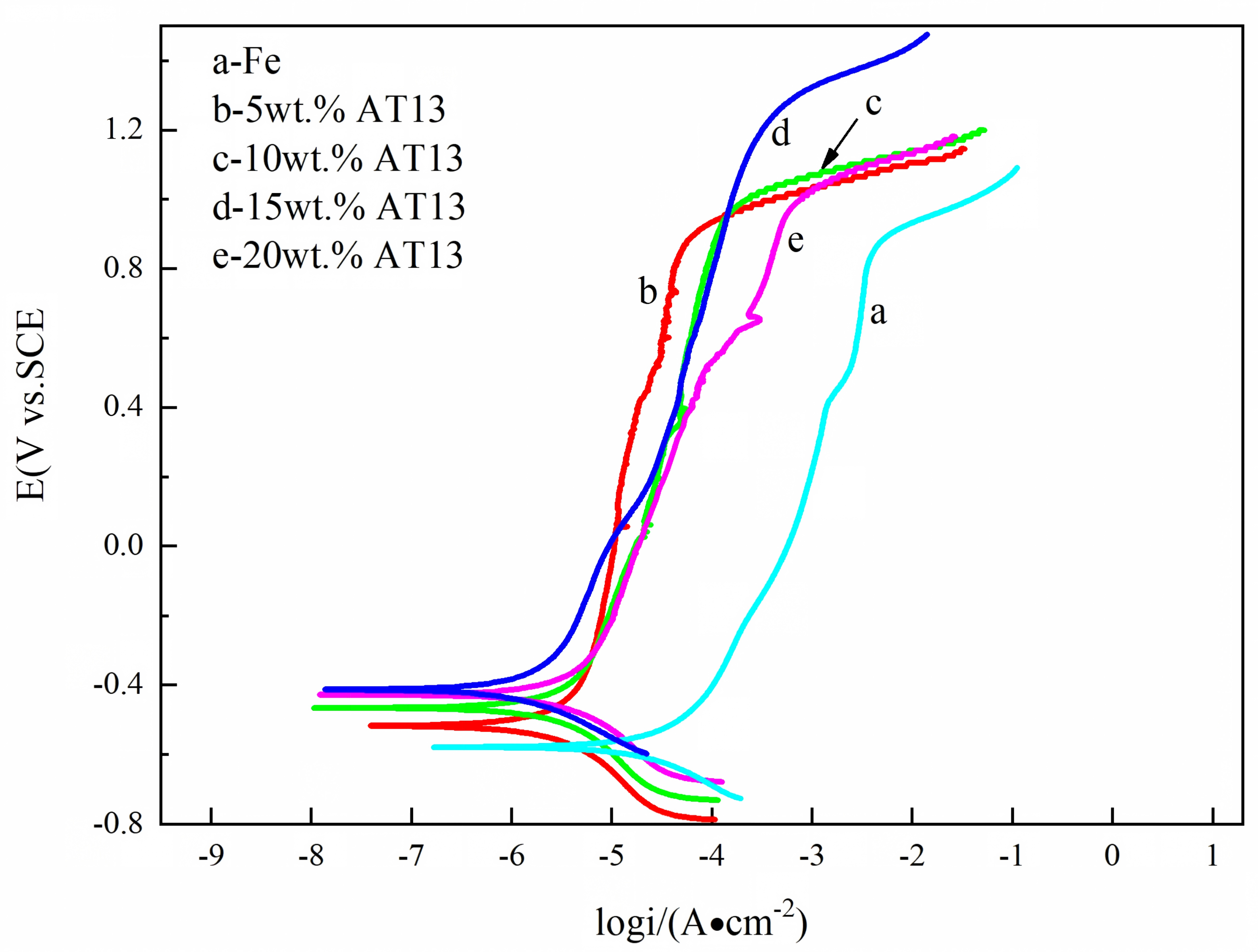

图 1 不同 AT13 含量铁基非晶复合涂层的动电位极化曲线。
读图 横轴为电流密度的对数，纵轴为相对饱和甘汞电极 SCE 的电位。试样在室温、空气条件下的 3.5 wt.% NaCl 溶液中浸泡 1 h 后，以 0.5 mV/s 扫描。a 为未加 AT13 的铁基非晶涂层，b—e 的 AT13 含量依次为 5%、10%、15%、20%；AT13 是氧化铝与 13 wt.% 二氧化钛的陶瓷材料。曲线说明配方会改变极化响应；不能把曲线谷底当作直接测得的 icorr，也不能仅凭电位正移判定优劣。
2 拟合之前检查方法是否适用
Tafel 外推需要可辨认的活化控制区间。扩散控制、明显钝化、表面持续变化或扫描引发新反应时，不宜强行拟合两条直线。线性极化电阻 Rp 与 icorr 的换算还需要合适的 Stern–Geary 系数 B，不能对所有金属固定套用同一个数值。[2,3]
3 电化学阻抗谱分辨界面与涂层响应
电化学阻抗谱 EIS 在较小扰动下扫描频率，记录体系阻抗。Nyquist 图以实部与虚部呈现谱形；Bode 图同时展示阻抗模量、相位与频率的关系。涂层吸水、孔隙通道和界面反应可能对应不同频段或时间常数。[5]

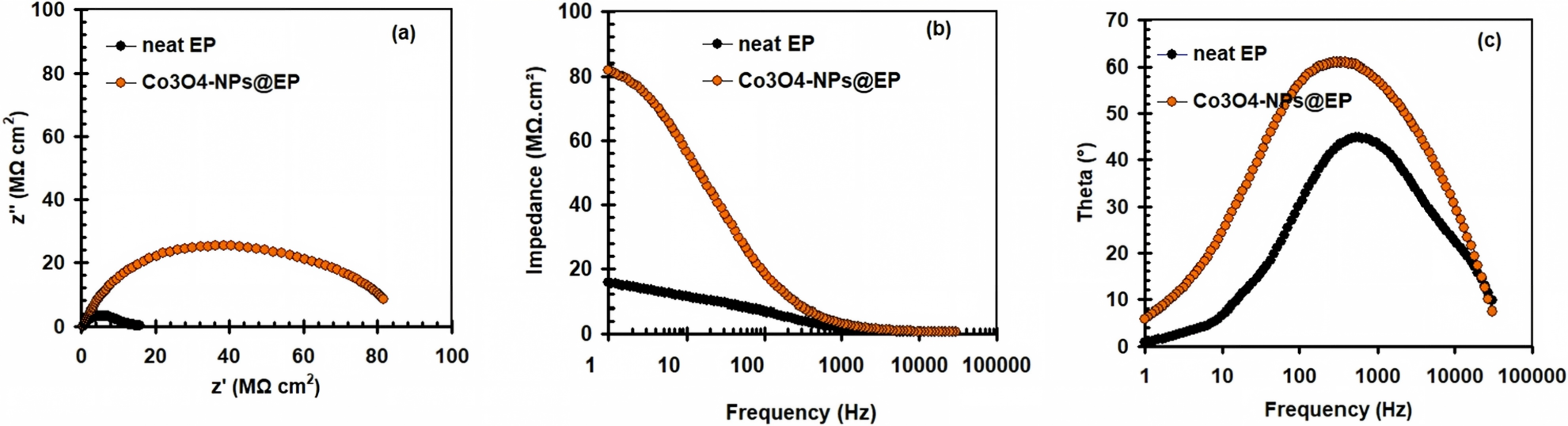

图 2 两种环氧涂层的 Nyquist 与 Bode 图。
读图 图 a 看谱弧，图 b 看阻抗模量随频率的变化，图 c 看相位响应。黑色为纯环氧 EP，橙色为含 Co₃O₄ 纳米颗粒的环氧涂层；测试条件为 3.5% NaCl、298 K、浸泡 7 d。橙色曲线的较大阻抗支持这组试样具有更强屏障响应。不过，两组干膜厚度分别为 45.2±3 与 63±4 μm，膜厚也在变化，不能把差异全部归因于纳米填料。 在介质、面积、暴露阶段及其他关键条件可比时，较高低频阻抗或较大的特定拟合电阻，常可支持这组试样防护性能改善的判断。但图形相似并不意味着机制相同，单凭半圆直径也不能给出通用寿命。 读图边界 先确认频率范围、扰动幅值、数据线性与稳定性，再检查残差和 Kramers–Kronig 一致性。同一组谱可能被不同等效电路拟合，电路元件必须有物理依据；拟合优度高不能独立证明某一种腐蚀机制。[5] 建议把 EIS 与外观、膜厚、附着力或截面观察放在一起解释。若涂层已出现明显脱层，而阻抗模型仍显示理想屏障，应优先排查测试面积、边缘漏液与拟合假设。
四 局部腐蚀需要看位置与深度
1 点蚀与缝隙腐蚀
点蚀集中在有限区域，可能在总体质量损失不大时形成穿孔。钝化膜稳定性、夹杂与第二相、氯离子、温度和电位都会影响其发生。[6] 缝隙腐蚀还与垫片、搭接、沉积物等形成的闭塞空间有关，试验中应控制缝隙几何和装配条件。

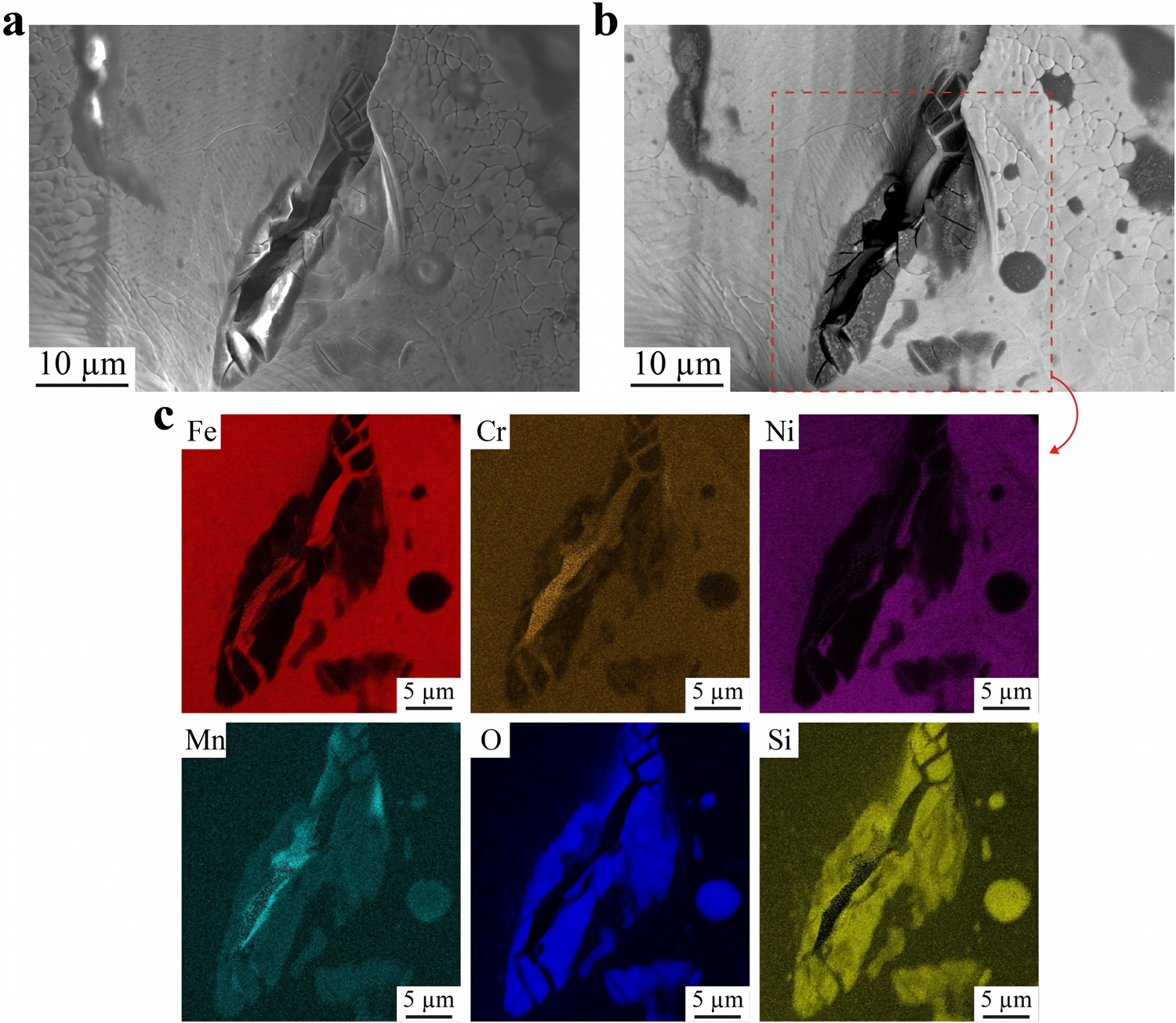

读图 该图来自增材制造不锈钢在 0.6 M NaCl 中进行开路电位试验后的表面。a、b 分别用二次电子与背散射电子观察同一区域，c 是红框处的 EDS 元素面分布。侵蚀与富含氧、硅、锰的表面氧化物渣区相邻，说明局部组织和表面残留物值得重点检查；这幅图不能代表所有不锈钢的点蚀机制，元素图也不能单独确定物相。 ASTM G48 的氯化铁试验常用于规定材料与条件下的点蚀、缝隙腐蚀敏感性或临界温度评价；ASTM G61 则利用循环动电位极化评价局部腐蚀敏感性。两种方法的介质、扰动方式和指标不同，结论不能直接互换。
2 晶间腐蚀与热历史有关
晶间腐蚀沿晶界或邻近区域优先发生，需结合析出、元素贫化及焊接热循环分析。ASTM A262 与 GB/T 4334 包含多种具体方法，适用的钢种和评价目的应逐项核对。试验评价的是规定条件下的晶间腐蚀倾向，不能据此替代点蚀或 SCC 评价。
五 环境致裂与氢损伤
应力腐蚀开裂 SCC 通常需要敏感材料、特定环境与拉应力共同作用；拉应力也可能来自焊接或加工残余应力。评价可采用恒载、恒应变或慢应变速率试验 SSRT，结合断裂时间、延性变化、裂纹及断口进行判断。
区分 SCC SSC HIC 与 SOHIC
湿 H₂S 条件下，SSC 指硫化物应力开裂，涉及拉应力与氢脆；HIC 指氢致开裂，常评价内部裂纹，典型试验不施加外部载荷。SOHIC 指应力导向氢致开裂，裂纹在受力条件下相互连接，其评价不能直接由普通 HIC 结果替代。具体定义和评价以 TM0177、TM0284、TM21451 等适用文件为准，氢脆机制背景可参阅文献[8]。 NACE TM0177 的各方法按相应终点评价 SSC/SCC；NACE TM0284 评价 HIC，并使用裂纹长度率 CLR、厚度率 CTR、敏感率 CSR 等指标。SOHIC 可参考 AMPP TM21451 专项评价。报告需写清方法、环境和载荷条件，不能把三套方法的指标混用。 ISO 15156 系列服务于油气生产含 H₂S 环境中的材料选用，适用范围、材料状态、硬度及环境限制需一并核查。它不能被简化为一个通用的耐酸等级。
六 盐雾与涂层防护评价
中性盐雾 NSS、乙酸盐雾 AASS 和铜加速乙酸盐雾 CASS 具有不同试验条件与适用范围。选用 GB/T 10125 或 ISO 9227 等方法时，还要预先规定持续时间、是否划痕、封边方式，以及锈蚀、起泡或划痕扩蚀的评价准则。

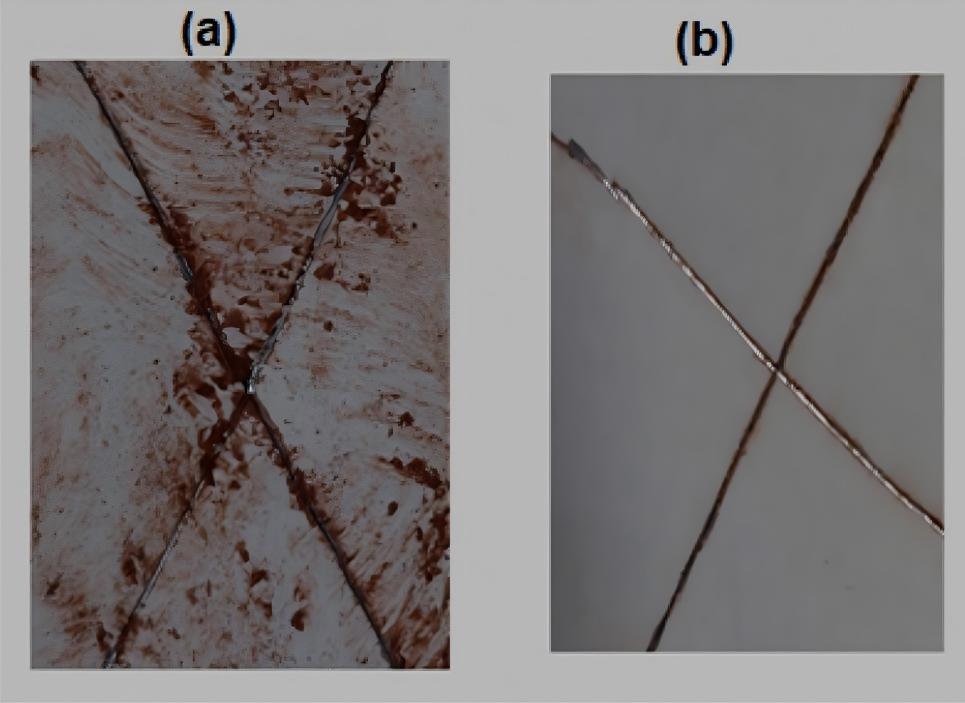

读图 a 为纯环氧，b 为复合涂层，照片可用于观察划痕周边锈蚀分布。原文报告盐溶液 3.5 wt.%、323 K、168 h；这里仅作为论文条件下的外观示例，不作为标准 NSS 或标准循环腐蚀的操作示范。两组膜厚不同，比较时需保留这一限制；也不能由照片直接读出规范化扩蚀宽度或使用寿命。
加速试验应保留与真实环境的联系
连续盐雾可用于同类产品或防护体系的质量一致性、工艺控制与缺陷评价，不能用于不同材料的通用耐蚀排序。真实环境往往包含干湿交替、紫外老化、污染物、温差和机械损伤，必要时应增加循环腐蚀与现场暴露验证。盐雾小时数没有通用的年限换算关系。 膜厚与附着力属于影响耐蚀性的质量指标，但膜厚合格并不自动说明涂层无针孔、已充分固化或具有所需屏障性能。涂层报告宜同时给出暴露前后状态、缺陷位置、失效评级与辅助电化学结果。[9]
七 工况模拟与检测质量控制
1 模拟试验需要保留主导机制
高温高压釜试验可控制温度、压力及 CO₂ 或 H₂S 分压；流动试验还需明确流态与传质条件。加速程度过高可能改变腐蚀产物膜、反应控制步骤或损伤方式，因此应与现场介质、腐蚀形貌和历史数据核对。 气体腐蚀应说明气体组成、浓度、湿度和凝露情况。湿膜中的腐蚀与高温干气氧化、硫化等机制不同，不能仅凭气体名称选试验。涉及高分子密封件或衬里时，需另行评价吸液、溶胀、质量与尺寸变化及性能保持率，金属的 icorr 或点蚀电位并不适用。
2 准确记录比单个漂亮曲线更有价值
• 设置与方法和散布程度相匹配的平行试样及对照，记录异常、剔除依据和单个结果；不要只展示最有利的一件试样。 •复核温控、称量、参比电极、暴露面积和测深系统；电化学试验同时记录稳定判据、扫描速率、频率范围及必要的溶液电阻处理。 •测量前后保持试样编号一致。对腐蚀产物、裂纹和局部损伤，先保留证据，再进行可能改变表面的清洗或截面制备。 •显微照片保留比例尺与取样位置；最大坑深说明测量范围、方法和分辨率。SEM/EDS 可提供形貌和元素证据，单凭元素分布不能唯一判定物相或失效原因。
3 报告写清条件 数据与判定依据
建议按材料与状态、方法及版本、环境与时间、原始结果、统计与形貌、有效性和结论的顺序书写。合格阈值应来自产品标准、图样或技术协议；方法标准通常说明如何测量，不一定给出产品是否合格的限值。 表述示例 在指定介质、温度及暴露时长下，该批试样的平均失重速率为报告所列数值，同时观察到局部点蚀；是否可接受，应结合最大坑深、壁厚余量和约定准则判断。该结果不单独覆盖受力开裂或其他环境。
八 常用标准与适用范围

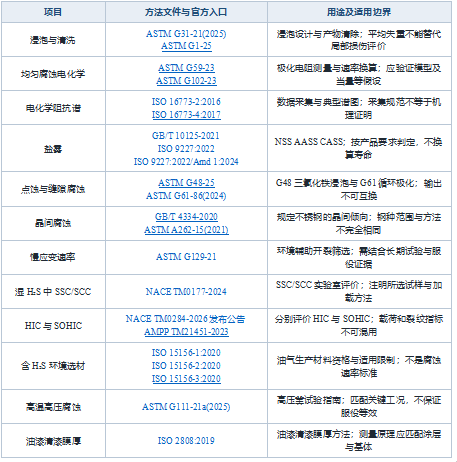

下表将方法标准与材料选用文件分开理解。标准编号附官方入口；具体实施需使用适用版本全文，并同时核对产品、行业和合同要求。核查日期为 2026 年 9 月 13 日。
九 检测结果如何支持工程决策
选材与工艺验证
对同一服役介质中的候选合金，先比较平均损失和局部损伤，再按受力情况补充开裂评价。对焊接、热处理、钝化或涂层工艺，应把组织、表面状态和失效位置与检测结果对应起来，避免只按一个数值给工艺排序。
在役设备与防护体系
挂片、探针和实验室模拟可为腐蚀监测提供依据；剩余寿命或检修间隔还需壁厚与缺陷检测、工况历史、载荷和适用评定方法。涂层筛选则宜兼顾屏障性能、划痕后的扩蚀、附着力与施工一致性。
常见误区
腐蚀电位越正就一定更耐蚀。Ecorr 的变化还受阴极反应影响，应结合 icorr、钝化行为与实际损伤判断。 失重很小就可以忽略腐蚀风险。局部深坑和细小裂纹可能决定穿孔或断裂，平均速率必须配合局部评价。 Nyquist 半圆越大就能保证寿命越长。仅在可比条件和适用模型下解释电阻变化，寿命仍需长期或服役验证。 盐雾时数可以直接换算户外使用年限。不同环境的控制机制与加速关系不同，没有通用小时与年限换算。 HIC 合格等于 SSC 和 SOHIC 都合格。载荷、裂纹机制和评价指标不同，应按实际环境与要求分别选试验。 镀层或涂层越厚就必然越耐蚀。厚度之外还要看孔隙、缺陷、固化、附着与环境，厚度本身不是耐蚀结论。 可靠的腐蚀检测应把试验条件、损伤证据和工程要求放在一起。把平均损失、局部穿透与开裂风险区分清楚，才能让检测结果真正支持材料选择、工艺改进和维护决策。
