Advanced Materials：腐蚀响应型自修复涂层的设计逻辑

这些年，“自修复涂层”几乎成了防腐领域最容易引起关注的关键词之一。各种纳米容器、缓蚀剂、动态化学键、智能释放层出不穷，给人的印象似乎是：只要把某种“会响应”的材料装进涂层，防腐问题就能更进一步。可真正把这篇 Advanced Materials上的综述《Corrosion-Responsive Self-Healing Coatings》读完后，会发现事情远没有这么简单。原文真正想强调的，不是又出现了多少新材料，而是要把一整条链条想清楚：腐蚀发生时，局部电化学环境会怎样变化；这种变化能否作为可靠信号在涂层中传播；储存的活性物能否按需释放；释放之后能否真正抵达缺陷；抵达之后又能否形成有效保护层，甚至重新建立屏蔽层。

一、研究背景

传统有机防腐涂层往往通过颜料持续浸出缓蚀剂来实现主动防护，但这种方式的问题在于：不管缺陷处是否真的发生腐蚀，缓蚀剂都可能缓慢泄漏，既缩短服役寿命，也带来环境负担。也正因为这些原因，近年来研究重点开始从“持续释放”转向“按需响应”，更希望体系能够在局部腐蚀出现时再启动干预，才更符合当前高性能和绿色防腐的发展方向。从图1所体现的发文变化也能看出，近二十年来这一方向的关注度持续上升。

图1. 智能自修复防腐涂层领域历年发文数量

二、涂层基体的功能重估

很多研究习惯把重点放在容器、缓蚀剂和刺激响应键上，默认基体只是承载这些组分的“背景板”。但从机理上看，基体往往才是决定体系上限的关键。而本文却对涂层基体作用重新做了界定，涂层基体对整个自修复体系的表现，往往是决定性的。一一个真正有效的自修复涂层必须同时满足两个相互矛盾的要求：一方面尽量阻挡水、氧和氯离子等腐蚀介质进入，另一方面又要允许缓蚀剂、单体或其他活性组分在触发后快速迁移到缺陷区域。换句话说，理想基体既要是“屏障”，又要在必要时变成“通道”。而问题恰恰在于：腐蚀性介质迁移率低，通常也意味着活性组分迁移率低，这种矛盾本身就是自修复设计的核心难点。双层体系的设计很好地说明了这一点。

图2展示的是一种双层自修复涂层在缺陷处发挥作用的过程。该结构将单体储存在上层有机涂层内，而催化剂则被预先封装在锌层中的响应胶囊里。当表面缺陷位置出现局部腐蚀后，胶囊会受到刺激并释放出其中的催化剂，随后催化剂在缺陷附近与由上层逐步扩散过来的单体相接触，进而引发开环复分解聚合反应，使受损区域重新生成一层新的聚合物膜，从而实现局部修复。

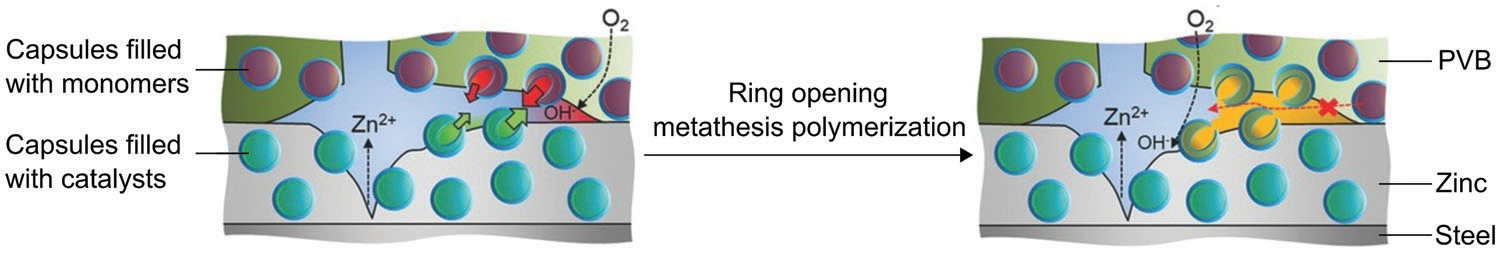

图2. 通过开环复分解聚合实现双层涂层自修复的示意图

三、界面传输与局部脱层

如果说基体决定了体系能不能“动起来”，那么界面则决定了它“沿哪里动、动得多快”。传统防腐设计几乎总是把提高附着力、抑制界面脱层作为目标；但在智能自修复体系中，局部、可控的界面脱层并不一定只是负面因素。原因在于，一旦形成沿界面的迁移路径，不管是 pH 变化、电位下降，还是释放后的缓蚀剂与修复剂，沿界面的传播都会明显快于穿过完整致密基体的扩散。

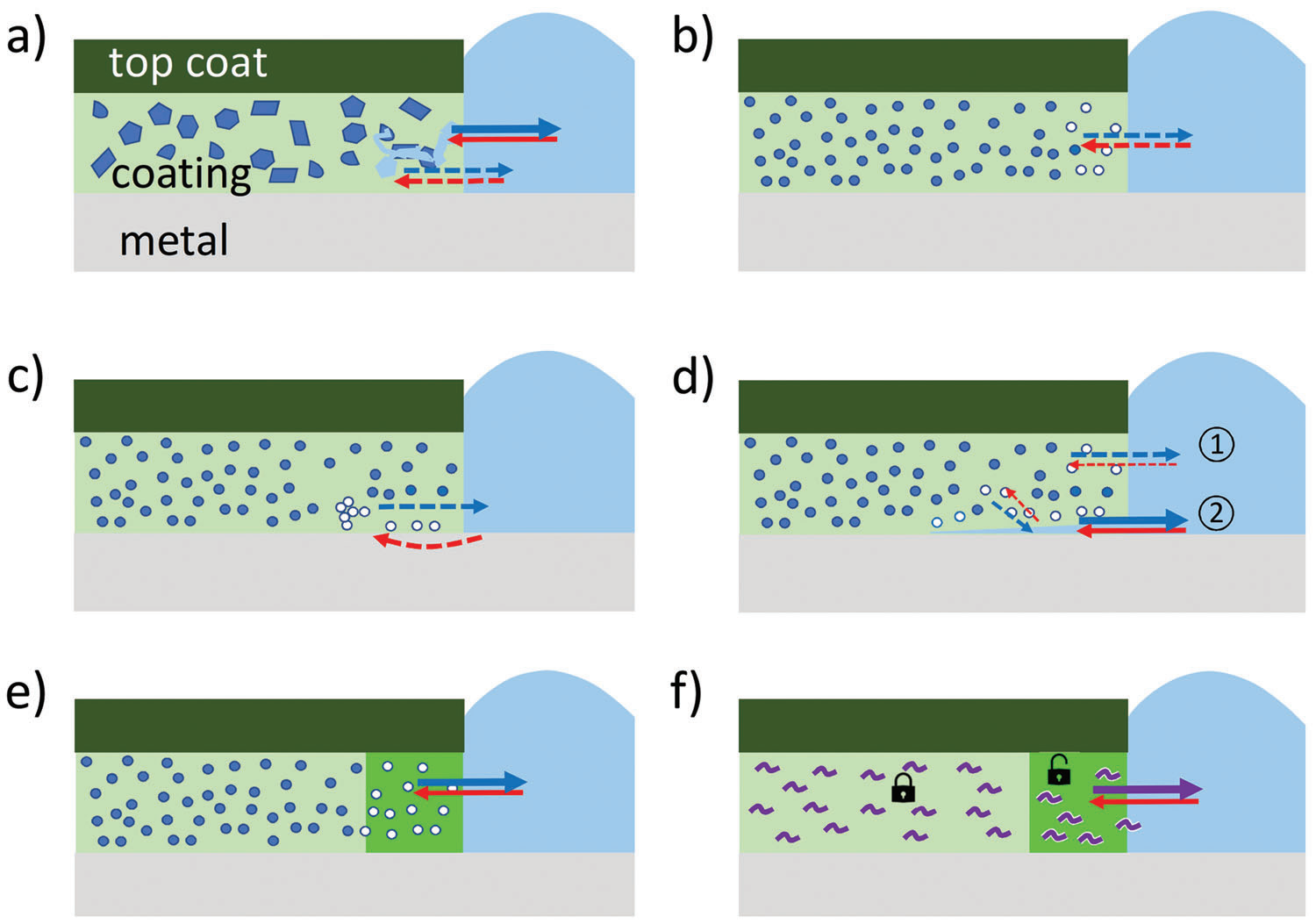

图3. 示意图展示了触发信号传播和释放后活性物传输的不同可能方式，这两者对自修复涂层性能起关键作用；红色和蓝色不同粗细箭头分别表示触发信号与活性物的传输速率

四、腐蚀触发信号的筛选原则

触发信号必须具有足够的腐蚀特异性。也就是说，它应尽量只在活性腐蚀发生时出现，而不是在普通环境暴露中就把体系误激活。图4正是对这一过程的概括。阴极剥离由阳离子沿界面从缺陷处迁移所引发，同时金属中有电子伴随迁移；这种阳离子/电子对会降低界面电位，从而触发氧还原，氧还原又会提高界面 pH 并导致脱层。因此，可利用的主要触发信号是沿界面的 pH 变化传播和电位下降传播。

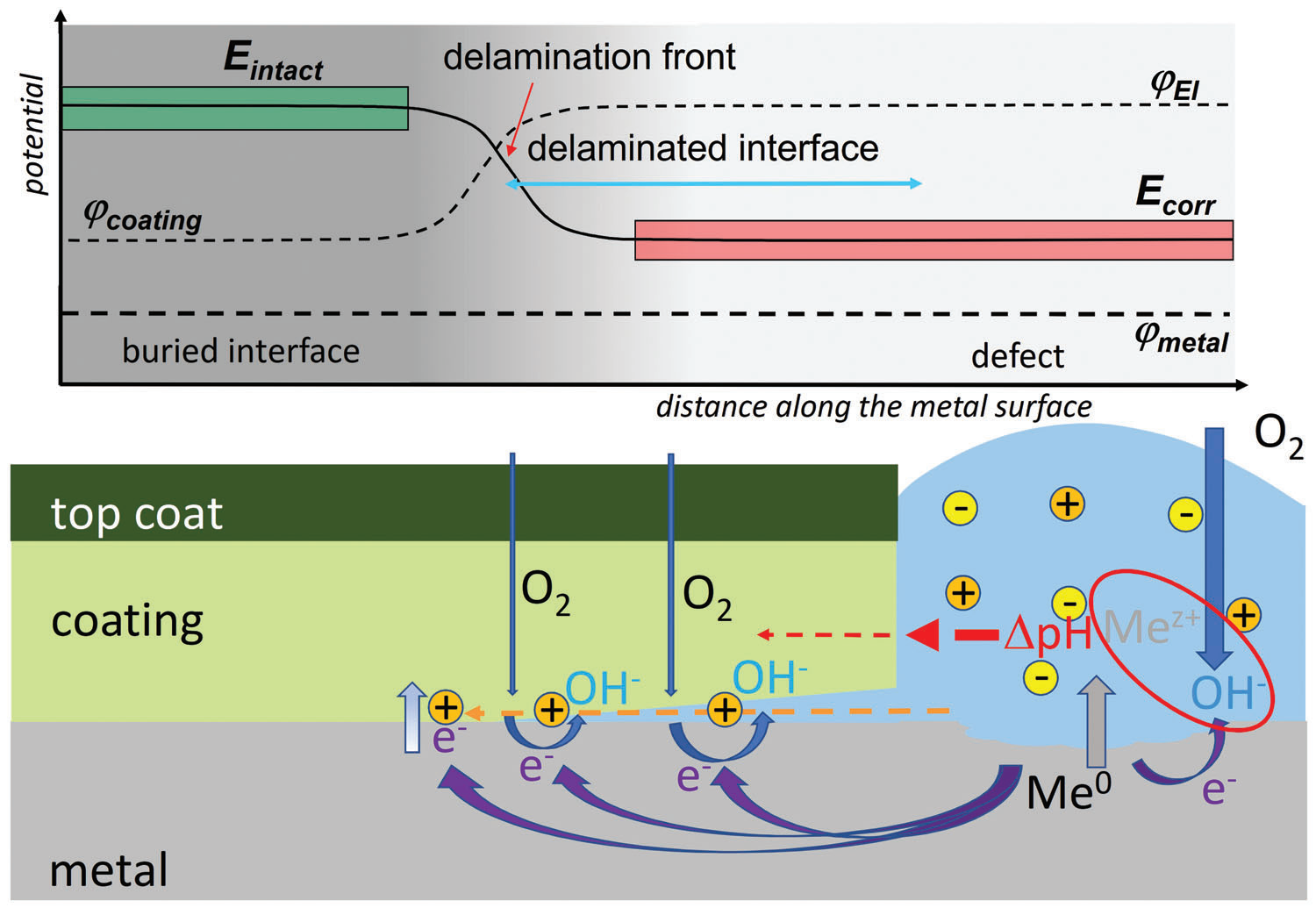

图4. 不同触发信号可能传播方式的示意图

就腐蚀触发信号而言，并不是所有环境变化都适合直接拿来作为响应依据。离子强度的变化虽然很容易出现，但在高盐条件下本身就可能明显升高，因此很难准确区分它究竟来自环境本身还是来自局部腐蚀过程。某些金属阳离子浓度的增加，与基体溶解之间的联系更直接，不过这类信号在涂层中的传播速度通常不快，更多时候只能反映缺陷附近的局部状态。相比之下，pH 变化和电位下降在实际设计中更有意义。pH 信号传播相对更快，所以围绕它建立的响应体系发展得也更充分，但它并不适用于所有金属体系，尤其是碱性触发在钢、铬和锌表面更容易成立，而放到铝体系中时往往需要结合具体腐蚀环境再做判断。电位下降的适用范围则更广，因为活性腐蚀区域的电位通常低于完好表面，这种变化本身就与腐蚀过程高度相关，也正因如此，能够对电位变化作出响应的导电氧化还原材料一直受到较多关注。

五、材料设计框架

进入材料设计层面后，整篇综述用一张图把思路清晰地分成了两条路线：外源型（extrinsic）与内源型（intrinsic）。

图5. 用于防腐的外源型（i）与内源型（ii）响应性自修复材料示意图；以及依靠活性物形成保护层、两种活性物在腐蚀表面络合/吸附形成保护层、或通过离子作用实现聚合物链重构的自修复机制示意图

外源型体系的基本思路，是先把缓蚀剂、自修复剂或传感组分装进微米或纳米尺度的载体里，再把这些载体分散到现有涂层中，使体系在受到腐蚀相关刺激后能够释放活性物，从而实现定向响应。这样的做法有一个很实际的优点，就是更容易和已经比较成熟的商业涂层结合，因此在研究初期往往更方便开展验证。现阶段发展得最充分的还是 pH 响应路线，这类体系已经应用到不同金属基体和多种载体结构中，而且研究重点也不再停留在单纯释放缓蚀剂上，而是逐渐转向让缓蚀、成膜以及缺陷再封闭共同发挥作用。还要看到，所谓 pH 响应释放并不是单一过程，它可能来自载体壳层的破坏，也可能与颗粒整体变化、材料吸胀之后形成传输通道，或者载荷在离子化后更容易溶出和扩散有关。正是这些不同的微观变化，最终影响了体系在什么条件下被触发，释放速度有多快，以及修复能否真正起效。

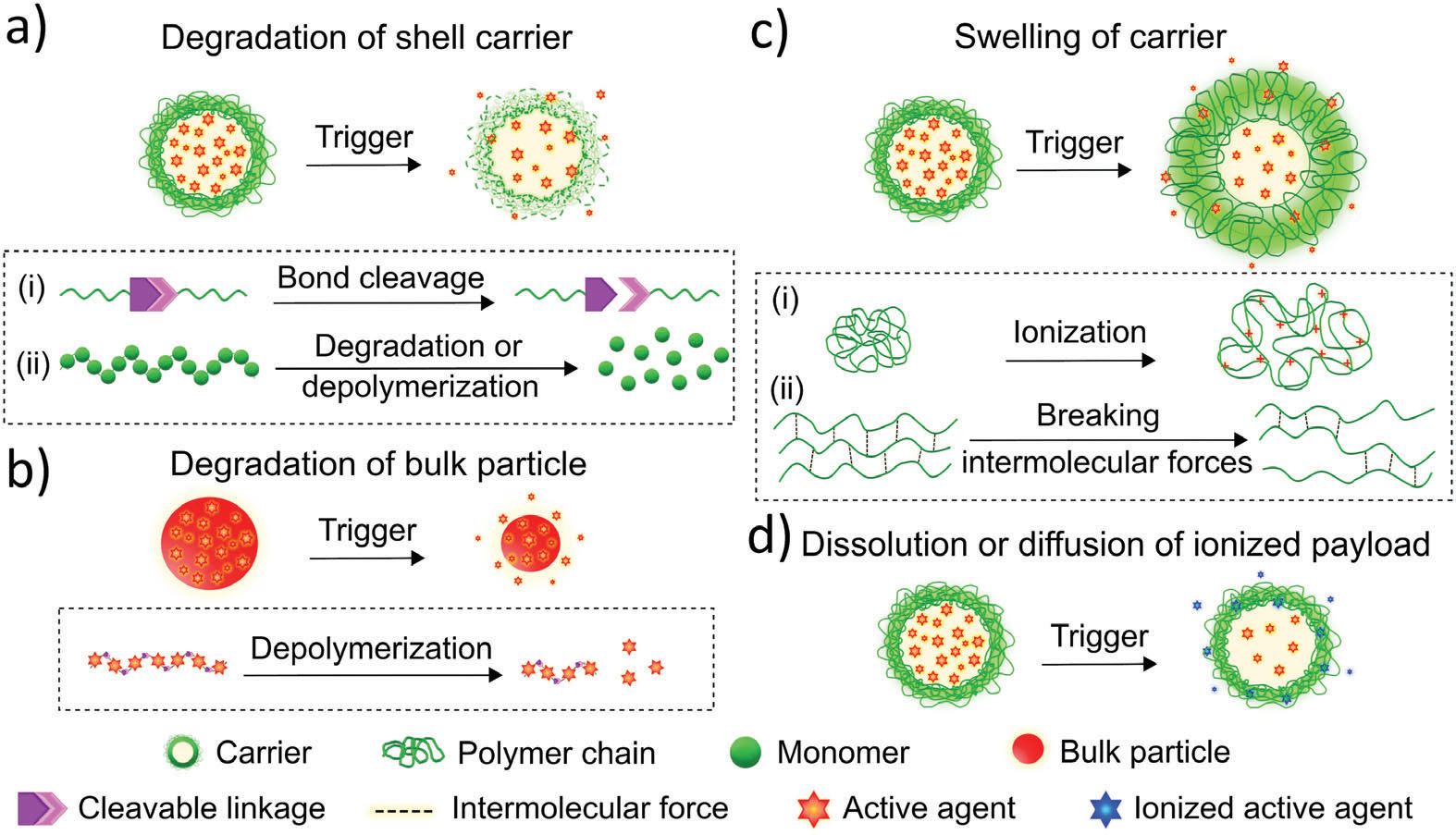

图6. 响应性微/纳载体释放活性载荷的不同机制：壳层载体降解、整体颗粒降解、载体溶胀，以及离子化载荷的溶解或扩散

内源型体系将修复功能直接整合到聚合物结构中，使材料本体能够参与损伤后的恢复，因此在理论上更有利于同一位置的重复修复，也具备更大的长期应用潜力。但这类体系对基体设计、合成工艺和加工条件的要求更高，而且对于较大缺陷或已张开的裂纹，仅靠动态键或可逆作用往往难以实现充分修复。相较而言，外源型体系更容易开展和推进，而内源型体系虽更具发展空间，距离成熟应用仍有待进一步完善。

六、长期服役视角

对于防腐体系而言，最关键的问题从来不是某一次短期响应，而是长期服役能力。综述后半部分之所以重要，就在于它把注意力重新拉回到了耐久性。许多体系在短期电化学测试、浸泡实验甚至盐雾测试中表现良好，但长期耐蚀性、反复触发能力以及复杂缺陷修复能力的数据仍然明显不足。

外源型体系目前暴露出来的问题，主要还是集中在长期使用过程中的稳定性上。由于活性物多依赖载体储存和释放，同一位置一旦经历多次损伤，后续可用于修复的组分就会逐渐减少，重复修复能力自然受到限制。与此同时，载体在释放内容物之后，原先所占据的位置还可能留下新的空隙，这些微小自由体积在后续服役中有可能演变成腐蚀介质进一步渗入的通道。除此之外，这类体系在实验室尺度下往往能够取得较好的结果，但当制备规模扩大，或者真正进入多层工业涂层结构时，原有设计是否依旧有效，还需要更多验证。相比之下，内源型体系面对的问题并不完全相同，它更需要在修复的可逆性、材料本身的力学完整性、耐水耐热性能以及实际加工可行性之间反复权衡，因为这些因素往往彼此牵制，很难同时做到理想状态。

总结

未来真正值得投入的，不一定是无休止地继续增加新容器、新分子和新名词，而是想办法把外源型载体、内源型聚合物、响应型基体以及缺陷处原位成膜反应更好地协同起来。对做腐蚀与防护研究的人来说，这样的思路尤其重要。因为真正的应用从来不是比谁的材料名字更新，而是比谁能在复杂环境下更稳定地控制局部腐蚀演化。腐蚀响应型自修复涂层的意义，也正在于此：它试图让材料不再只是被动承受腐蚀，而是在腐蚀刚刚开始时，就能够自己做出反应。
