重新梳理夹杂物诱发点蚀的本质过程

不锈钢之所以被广泛应用，关键在于其表面那层钝化膜带来的耐蚀性，但这种保护并不是绝对的。在含氯等强腐蚀环境中，钝化膜一旦在局部失稳，材料往往不会均匀腐蚀，而是先从某些微小缺陷处突然发生点蚀，并可能迅速发展为失效。大量研究表明，表面缺陷、第二相、晶界以及非金属夹杂物都可能成为点蚀起点，其中夹杂物尤其关键，特别是 MnS、CaS 等硫化物夹杂，常被认为是最危险的诱发源；而夹杂物的成分、尺寸、形貌和分布，又会进一步决定其点蚀敏感性。也正因为如此，夹杂物究竟如何“点燃点蚀，始终是不锈钢腐蚀研究中一个值得持续追问的核心问题。

现有研究大体形成了三条主线：夹杂物自身的溶解、夹杂物周围 Cr 贫化区的活性溶解，以及夹杂物与基体界面处微裂纹的扩展。但这些机制并非彼此独立，不同研究之间还存在不少分歧。因此，重新梳理夹杂物诱发点蚀的本质过程，不仅有助于解释实验现象，也对不锈钢的冶炼净化、组织设计和服役可靠性提升具有现实意义。

01. 夹杂物自身溶解：点蚀的“第一推动力”

在几种常见的解释中，夹杂物的溶解通常最容易被理解。以 MnS 和 CaS 为代表的硫化物在水溶液中本就不稳定，一旦暴露在腐蚀介质里，就会逐步发生分解。这个过程并不只是夹杂物本身的消耗，更关键的是它会改变周围的微观环境。随着含硫物种向外扩散，原本相对完整的钝化膜受到干扰，保护能力下降，同时夹杂物与基体之间会慢慢出现细小的沟槽。这些位置容易滞留溶液和腐蚀产物，使局部环境更封闭也更活跃，pH 随之降低，条件一旦累积，就可能由最初的局部反应演变为能够持续发展的点蚀。

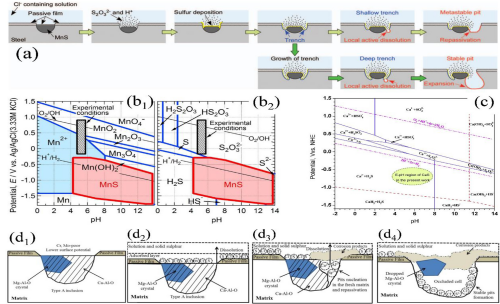

图1. 夹杂物自身溶解

02. Cr 贫化区：真正先失守的“弱区”

与夹杂物直接溶解这种较为直观的情况不同，另一种解释把注意力放在夹杂物周围的基体上，也就是说，最先发生变化的部位不一定是夹杂物本身，而可能是其邻近区域。已有研究表明，在部分材料中，夹杂物周围会出现 Cr 含量相对降低的区域。由于不锈钢的耐蚀性能很大程度上依赖于 Cr，这种局部成分的改变会使该区域的稳定性下降，更容易先进入活化溶解状态。

当这一局部区域开始溶解之后，表面会逐渐形成类似沟槽的结构，使腐蚀介质在其中停留，内部环境也随之发生变化，溶液逐渐酸化，离子浓度不断累积，这种变化反过来又会加快周围区域的进一步腐蚀，使局部过程不断强化，最终发展成稳定的点蚀。

不过，这一解释在现有研究中仍存在不少分歧。不同实验结果并不总是给出一致的结论，有些情况下甚至难以直接证明 Cr 贫化区的存在或其主导作用，这也使得该机制至今仍处在不断讨论和修正之中。

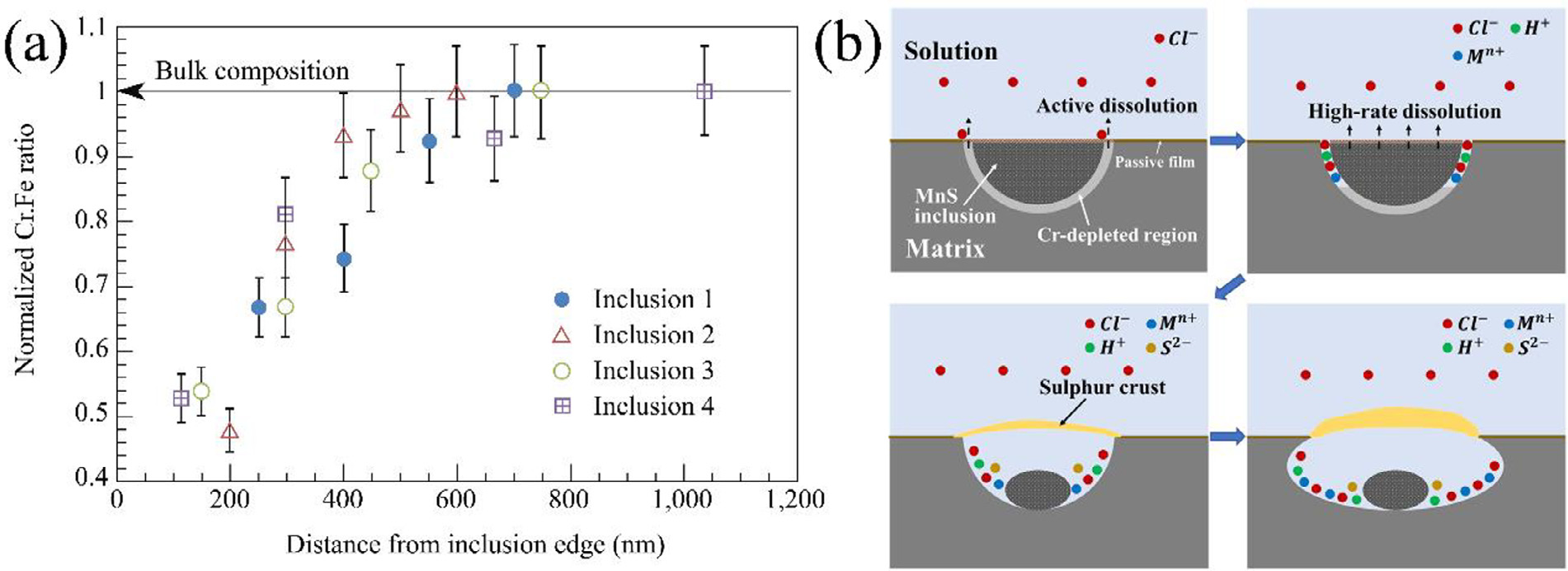

图2. Cr 贫化区诱导点蚀

03. 微裂纹：把局部变成“缝隙腐蚀环境”

夹杂物与基体，两者在热膨胀和塑性变形上的差异，使得材料在凝固、冷却以及后续加工过程中难以保持完全协调，界面处往往会遗留下细微裂纹。虽然这些裂纹尺度不大，但会影响局部介质的流动与交换，使原本开放的区域逐渐趋于封闭，从而为局部腐蚀的发生提供条件。

一旦腐蚀介质进入其中，溶液更新变慢，反应产物和离子更容易积累，局部条件逐渐偏离外界环境，pH 和成分都会发生变化。这种状态与缝隙腐蚀的情形相似，即便夹杂物本身并不具备较高的活性，也可能在裂纹附近优先出现腐蚀迹象，并逐步向外扩展。

但这类微裂纹在未经明显变形的材料中并不一定普遍存在，但在经历冷加工或较大塑性变形之后，其数量会明显增加。因此，从实际应用角度来看，加工过程本身也可能在无形中提高材料对点蚀的敏感性。

图3. 夹杂物界面的微裂纹与局部起蚀

从夹杂物出发来看不锈钢点蚀，其本质并不是某一种单一机制在起作用，而是多种因素在局部空间内的协同失稳：夹杂物的溶解提供了活性源，Cr 贫化区降低了局部耐蚀性，而界面微裂纹则构建了有利于腐蚀发展的封闭环境。三者共同作用，使原本均匀稳定的钝化膜在极小尺度上被打破，并逐步演化为稳定点蚀。也正因为这一过程高度依赖夹杂物特征与服役环境，点蚀往往表现出明显的随机性与突发性。
