SSRT 为什么总能做出“敏感性”，却不一定能回答工程问题

做应力腐蚀评价的人，几乎都绕不开 SSRT。它快，装置相对成熟，出结果也直观。很多论文会把空气和腐蚀介质中的强度、断后伸长率、断面收缩率、断裂时间做一组对比，然后给出一个“敏感性增强”或者“抗开裂能力下降”的结论。也正因为这样，SSRT 逐渐成了环境致裂研究里最常见的试验之一。已有研究指出，SSRT 在环境辅助开裂相关文献中的使用占比很高；而 ASTM G129、ISO 7539-7 和 NACE TM0198 也都把它纳入了标准化方法体系。

但问题也恰恰出在这里。工程人员真正想知道的，往往不是“这个材料在实验室里有没有表现出敏感性”，而是“它在现场会不会开裂”“在多长时间内会出问题”“现有缺陷尺寸和服役应力下是否还安全”。这几个问题和 SSRT 的擅长方向并不完全一致。ASTM G129 对此其吧实说得很明确：SSRT 的主要用途是加速筛选、识别材料与环境之间是否存在相互作用，以及比较组织与环境变量对敏感性的影响，并不打算直接代表实际服役表现。标准甚至还提醒，在不少情况下，SSRT 会显得偏保守；实验室里能拉断，不等于现场一定会按同样方式失效。

先说 SSRT 为什么“总能做出敏感性”。原因并不神秘，因为它本来就是一种加速法。ISO 7539-7 直接把它的主要优点概括为“能够较快评估某一金属及环境组合对应力腐蚀开裂的敏感性”；NACE TM0198 也明确说明，它通过在相对较短的时间里施加缓慢但连续的动态应变，来加速易感材料中裂纹的萌生。换句话说，SSRT 的设计目标从来不是复刻真实服役历史，而是让那些本来需要很久才能显现的问题，在更短时间里暴露出来。它在材料筛选阶段很好用，特别适合比较不同热处理、不同组织状态、不同表面状态或者不同环境严重度下的相对差异。

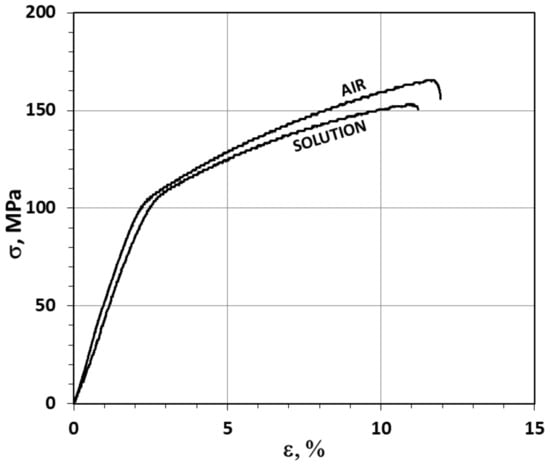

图1. AE44 镁合金在空气与腐蚀环境中的 SSRT 应力—应变曲线对比

但也正因为它是加速法，第一层局限就出现了：它对加载路径的假设，往往和真实工程并不一致。 真实构件更常见的是恒载、恒位移、残余应力叠加轻微波动、长期停留、偶发启停，以及局部腐蚀先发生后再进入裂纹扩展阶段。Parkins 在讨论 SCC 的应变速率效应时就指出，实验室中的慢应变加载有助于理解腐蚀相关反应和微塑性应变之间的协同，但把这种关系直接延伸到服役条件，并不是一件天然成立的事；相反，包含低频循环或蠕变速率的加载方式，往往与开裂阈值和裂纹扩展动力学联系更紧。

第二层局限来自 SSRT 对应变速率窗口的高度敏感。很多人把 SSRT 理解成“只要够慢就行”，实际上不是。ASTM G129 明确提醒，某些材料及环境组合只会在特定应变速率范围内发生环境辅助开裂，因此在缺乏先验信息时，应该跨多个应变速率做测试。Martínez-Pañeda 等在 2020 年的工作里也总结了这一点，并举出已有研究中的例子：应变速率哪怕只做小幅变化，断裂时间也会明显改变。更典型的是 316L 在含硫代硫酸根的氯化物体系中，SUS316L 的 SCC 敏感性就被报道会随应变速率而变，并在约 2.2×10⁻⁷ s^-1 条件下出现更高敏感性。也就是说，单一应变速率下的“敏感”或者“不敏感”，常常只能说明这一个点的结果，不能天然外推成材料的服役判决。

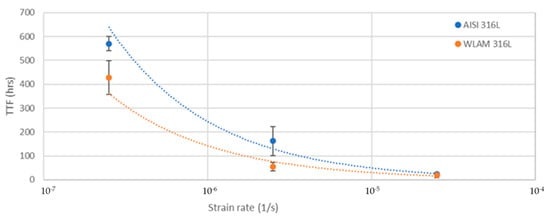

图2. 断裂时间随应变速率变化图

第三层局限来自试样和表面条件本身。SSRT 看起来像是一个“机械—环境耦合试验”，但实际结果很容易被试样直径、缺口形式、表面加工状态、粗糙度和表面残余应力带偏。Martínez-Pañeda 等明确提到，SSRT 指标会受到位移速率、表面状态和试样尺寸影响；而 Lee 等针对 Al 2024-T351 的研究，则把试验变量直接写进了题目，专门讨论不同试验变量对 SCC 评价结果的影响。类似现象在奥氏体不锈钢上也有体现：有研究发现，316L 的 SCC 裂纹起始与表面加工方向密切相关，裂纹并不是在所有表面上均匀出现，而更容易从加工痕迹与加载方向不利组合的位置起步。工程上如果不把试样制备历史写清楚，只拿一组 SSRT 结果讨论“材料本征抗 SCC 能力”，往往会把问题说得过满。

更关键的一点是，SSRT 输出的那些常见指标——比如断后伸长率、断面收缩率、抗拉强度、断裂时间——在很多情况下其实是混合量。Martínez-Pañeda 等针对氢脆问题做了很有代表性的分析，他们发现 SSRT 过程中可能在试样完全断裂之前就已经出现亚临界裂纹扩展，而且模型计算表明，裂纹起始甚至可能早在总断裂时间的约 40% 就发生。这样一来，“断裂时间”不再只是起裂时间，“延伸率下降”也不只是均匀塑性损失，而是把起裂和扩展两个阶段混在了一起。名义应力看上去还在上升，真正控制局部失效的机械驱动力却已经转移到裂尖附近。对于工程判定来说，这个问题非常要命，因为它会让人误以为自己测到的是一个整洁的材料参数，实际上看到的只是多个过程叠加后的表观结果。

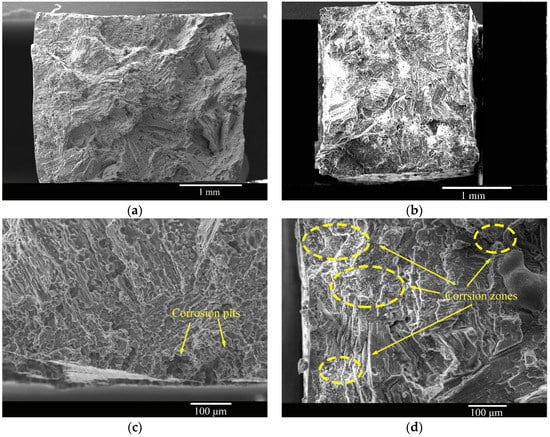

图3. 腐蚀坑与断裂位置之间的关系

这也是为什么越来越多研究不再满足于“拉到断，最后看断口”。比如在 304L 不锈钢超临界水环境的 SSRT 研究中，研究者已经把声发射和电化学监测直接并入试验过程，用原位手段去捕捉损伤演化和环境响应。它背后的逻辑很简单：如果只看最终断裂，起裂到底发生在什么时候、是否经历了稳定扩展、环境作用和力学作用谁先占主导，这些关键信息都会被淹没。对工程问题而言，真正有价值的不是“最后断得脆不脆”，而是“裂纹是什么时候开始真正不可逆地前进的”。

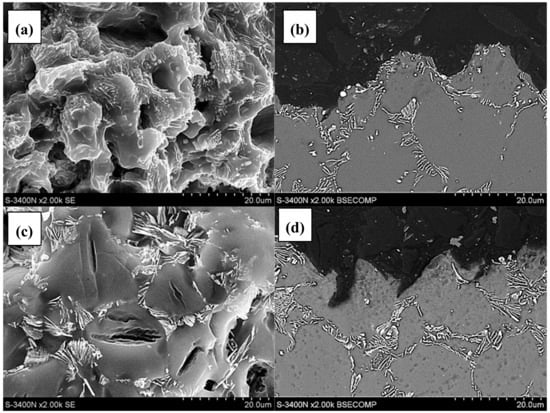

图4. 空气与腐蚀介质中断口形貌和裂纹特征对比

从这个角度看，SSRT 最适合回答的问题其实只有一类：这个材料及环境组合是否表现出环境敏感性，以及这种敏感性会不会随着组织、环境和表面条件改变而明显波动。 它适合做前期筛选，也适合做变量比较，但一旦问题进入工程决策层面，单靠 SSRT 就不够了。比如你想知道在已知缺陷尺寸下，某个构件在恒载条件下是否还会继续开裂，这时候更接近工程语境的是预制裂纹试样的断裂力学方法。ASTM E1681 给出的就是这条路线：它用预裂纹试样测环境辅助开裂阈值参数，并明确说明这些参数可以用来估算在特定环境中失效应力与缺陷尺寸之间的关系。这类数据虽然也有适用边界，但和“缺陷—应力—安全裕度”的工程语言明显更接近。

如果场景是含 H₂S 服役环境，问题会更具体。NACE TM0177 的目的就是让不同来源的数据能在共同基础上进行比较，它覆盖单轴拉伸、三点弯曲、C-ring 和 DCB 等多种方法，针对的是 H₂S 环境中的 SSC及SCC 评价；TM0316 则进一步把四点弯方法单独规范化，因为这类恒位移弯曲试验在油气行业一直大量用于材料资格评价。它们和 SSRT 的差别，不只是夹具不同，而是更强调恒定受力及恒定变形条件下的开裂表现。对很多现场构件来说，这种载荷形式比持续增加的单调应变更贴近实际。ASTM G39 也是类似思路，它在弯梁试验里明确提醒，表面残余应力和总弹性应力都需要纳入解释，否则结果会脱离真实构件状态。

所以，真正稳妥的做法，不是抛弃 SSRT，而是把它放回它该在的位置。第一，把 SSRT 当作筛选和排序工具，不要直接当寿命判据。第二，至少在两个以上应变速率下做测试，并把表面制备、试样尺寸、是否预浸泡、是否原位极化这些条件写清楚。第三，尽量做中断试验、断口分区、截面金相，必要时叠加声发射、DIC 或电化学监测，把“起裂”与“扩展”拆开。第四，一旦问题进入服役判定、缺陷容限或者含 H₂S 环境资格认证阶段，就要让恒载、恒位移弯曲、预裂纹断裂力学方法一起进来。第五，任何单一 SSRT 结果都不应脱离现场应力状态、残余应力、介质波动和局部腐蚀模式单独解读。标准和近年的方法论文实际上都在反复强调同一件事：SSRT 的价值很大，但它的价值不在替代工程判断，而在为工程判断提供第一层可靠的筛选信号。

参考文献与图片来源

1. Henthorne M. The Slow Strain Rate Stress Corrosion Cracking Test—A 50 Year Retrospective. Corrosion, 2016, 72(12): 1488–1518.

2. ASTM International. ASTM G129-21: Standard Practice for Slow Strain Rate Testing to Evaluate the Susceptibility of Metallic Materials to Environmentally Assisted Cracking. 2021.

3. ISO. ISO 7539-7:2005, Corrosion of metals and alloys — Stress corrosion testing — Part 7: Method for slow strain rate testing. 2005.

4. NACE International. NACE TM0198-2020 / NACE TM0198:2020(R2025), Slow Strain Rate Test Method for Screening Corrosion-Resistant Alloys for Stress Corrosion Cracking in Sour Oilfield Service.

5. Martínez-Pañeda E, Harris Z D, Fuentes-Alonso S, Scully J R, Burns J T. On the suitability of slow strain rate tensile testing for assessing hydrogen embrittlement susceptibility. Corrosion Science, 2020, 163: 108291.

6. Parkins R N. Strain rate effects in stress corrosion cracking. Corrosion, 1990, 46(3).

7. Shibata T, Haruna T, Fujimoto S, Nakane S. Stress Corrosion Cracking of SUS316L Stainless Steel in the Chloride Solution Containing Thiosulfate Ion by the Slow Strain Rate Technique. Tetsu-to-Hagane, 1991, 77(9): 1511–1518.

8. Máthis K, Prchal D, Novotný R, Hähner P. Acoustic emission monitoring of slow strain rate tensile tests of 304L stainless steel in supercritical water environment. Corrosion Science, 2011, 53: 59–63.

9. ASTM International. ASTM E1681-03(2020): Standard Test Method for Determining Threshold Stress Intensity Factor for Environment-Assisted Cracking of Metallic Materials. 2020.

10. ASTM International. ASTM G39-99(2021): Standard Practice for Preparation and Use of Bent-Beam Stress-Corrosion Test Specimens. 2021.

11. AMPP / NACE. NACE TM0177, Laboratory Testing of Metals for Resistance to Sulfide Stress Cracking and Stress Corrosion Cracking in H₂S Environments.

12. AMPP / NACE. NACE TM0316-2023, Four-Point Bend Testing of Materials for Oil and Gas Applications. 2023.

13. Harris Z D, Burns J T. The Effect of Loading Rate on the Environment-Assisted Cracking Behavior of AA7075-T651 in Aqueous NaCl Solution. Corrosion and Materials Degradation, 2021, 2(3): 360–375.

14. Wang Q, Liu D, Tong L, Zhou Y, Wang W, Zhou H, Fan R. Enhanced Stress Corrosion Cracking Resistance of Ultrafine-Grained Cu-Cr-Zr Alloy Fabricated via Equal-Channel Angular Pressing. Metals, 2019, 9(8): 824.

15. Sozańska M, Mościcki A, Czujko T. The Characterization of Stress Corrosion Cracking in the AE44 Magnesium Casting Alloy Using Quantitative Fractography Methods. Materials, 2019, 12(24): 4125.

16.Bassis M, Kotliar A, Koltiar R, Ron T, Leon A, Shirizly A, Aghion E. The Effect of a Slow Strain Rate on the Stress Corrosion Resistance of Austenitic Stainless Steel Produced by the Wire Laser Additive Manufacturing Process. Metals, 2021, 11(12): 1930.

17.Yang M, Liu X, Xing L, Chen Z. Corrosion and Mechanical Behavior of the As-Cast and Solid-Solution-Treated AM50 Magnesium Alloy in Different Media. Materials, 2023, 16(6): 2406.
