只看锈层颜色，能判断钢铁处在什么腐蚀环境中吗？
在钢铁材料的腐蚀研究里，人们首先想到的往往是 XRD、SEM、Raman、FTIR 等表征方法，因为这些手段能够帮助判断腐蚀产物的物相组成、表面形貌以及结构随过程发生的变化。不过在不少实际情况下，研究者最早接触到的并不是这些仪器结果，而是钢铁表面已经形成的锈层及其颜色变化。无论是黄色、红色、棕色、黑色，还是有时出现的绿色，这些外观上的差别通常都不是单纯的颜色不同，背后往往对应着不同的腐蚀环境、反应条件和产物形成过程。也就是说，锈层颜色不仅是表面现象，它本身就能够为腐蚀类型和形成机制的初步判断提供较为直接的依据。
钢铁之所以容易生锈，从根本上说，是因为铁在自然环境中更稳定的存在形式本就是氧化态。当钢铁表面同时具备水、氧以及适当的电解质条件时，金属铁会逐步发生溶解、氧化和沉淀，最终形成一系列氧化物、氢氧化物和氧化羟基化合物。也就是说，锈层并不是一种单一固定的物质，而是一个随着环境和时间不断演化的腐蚀产物体系。正因如此，锈层的颜色也并不是偶然现象，而是其相组成、含水状态以及外部环境共同作用后的外在表现。
图1. 不同相对湿度和腐蚀电位对中碳钢锈蚀类型的影响
研究表明，锈蚀并不能简单看成钢铁表面遇水之后发生的一步氧化反应。实际腐蚀往往是一个持续发展的过程，背后同时受到前期加工、储存包装以及后续服役条件的共同影响。材料在加工阶段形成的划痕、微小缺陷、焊接影响区和残余应力集中的位置，本身就更容易成为腐蚀优先出现的部位；进入包装和储存环节之后，若包装材料容易吸湿，或者密封状态不够稳定，局部水分与氧气的传输条件也会随之改变，这又会进一步影响腐蚀从哪里开始以及怎样发展。等到材料投入实际环境中，温湿度的反复波动、氯盐沉积，以及硫氧化物和氮氧化物等污染物的存在，又会继续影响锈层形成的速度、结构状态和最终类型。所以，钢铁表面虽然都表现为生锈，但不同部位锈层在颜色和分布上的差别通常不是偶然出现的，它们往往已经在一定程度上反映出腐蚀形成时所对应的环境背景。
在众多影响条件里，相对湿度往往是最基础也最敏感的因素之一。已有研究表明，当环境湿度较低时，钢材表面更容易生成偏干燥、颜色较深的锈层；而湿度持续升高以后，表面液膜存在时间变长，腐蚀产物中的含水程度通常也会随之增加，锈层颜色往往因此变浅。对于埋地碳钢或局部存在盐分富集的情况，研究中还观察到一种较有代表性的现象，即钢表面会先出现类似液滴渗出的腐蚀产物，待后期失水干燥后，又逐渐转变为球形壳状的锈层。由此可以看出，锈层颜色本身不能脱离具体环境单独判断，尤其是湿度、氧气供应状态以及盐分条件，常常会直接影响腐蚀产物的生成路径，并进一步决定锈层最终呈现出的形态与颜色特征。
图2. 高相对湿度对埋地碳钢的影响，显示“渗泪铁”机制（干燥球形壳）

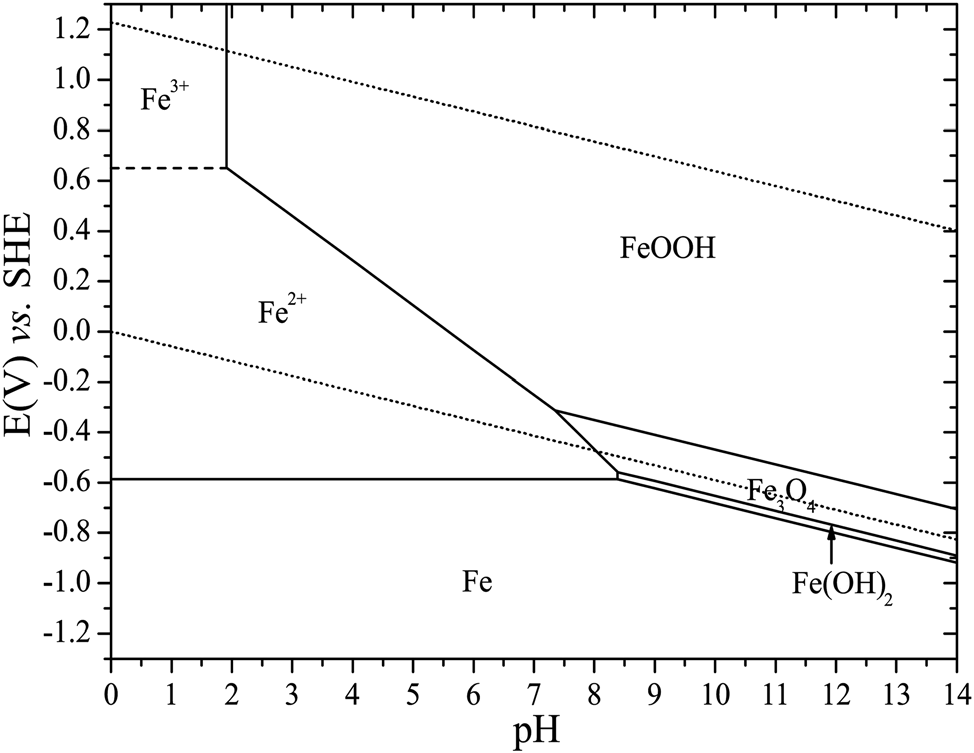

图3. 水的 pH 对锈蚀形成的影响
在几种常见的锈层颜色里，红锈最容易见到，也最具有代表性。它一般出现在潮湿且氧气供应较充分的环境中，属于钢铁材料大气腐蚀过程中较常见的一种外观表现。就组成来看，这类锈层通常以水合氧化铁和铁的氧化羟基化合物为主，常见的包括 γ-FeOOH、α-Fe2O3 及其相关水合产物。红锈多半比较疏松，内部孔隙较多，在钢铁表面的分布也往往较广。它的出现通常说明材料已经在含氧并伴有水分的条件下暴露了一段时间。需要注意的是，红锈虽然十分常见，但并不意味着腐蚀过程已经减弱或趋于平稳，相反，这类锈层通常难以形成有效阻挡，保护作用有限，因此在工程现场看到较为均匀的红锈时，往往更应理解为腐蚀仍在继续发展，而不是表面状态已经稳定。

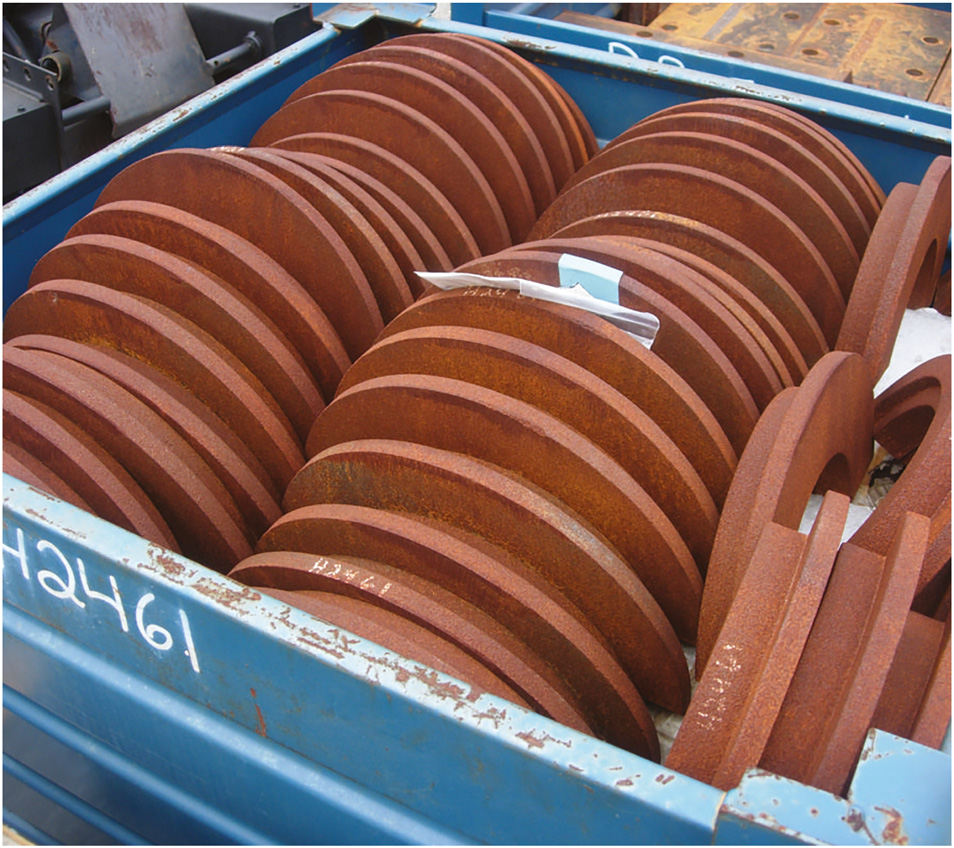

图4. 钢构件表面的红锈
和红锈不同，黑锈往往不是在氧气充足、表面完全暴露的条件下形成的，它更容易出现在供氧不足、局部被遮挡或者长期处于覆盖状态的部位。其组成通常与 Fe3O4、γ-Fe2O3 等腐蚀产物有关，表面形态多表现为较薄的黑色膜层，有时也会呈现分布不均的黑色斑块。在常见锈蚀产物中，这类锈层相对更稳定，因此常见于氧扩散受限的位置，像构件缝隙、遮蔽区域以及一些封闭性较强的包装环境中都可能出现。需要注意的是，钢材表面发黑并不表示腐蚀程度一定较轻，相反，它也可能说明该部位正处在低氧、高湿，甚至伴有氯盐影响的条件下。因此，观察到黑锈时，不能只停留在表面颜色的判断上，还应结合其具体位置和周围环境，进一步分析是否存在局部封闭、传质受限等问题。

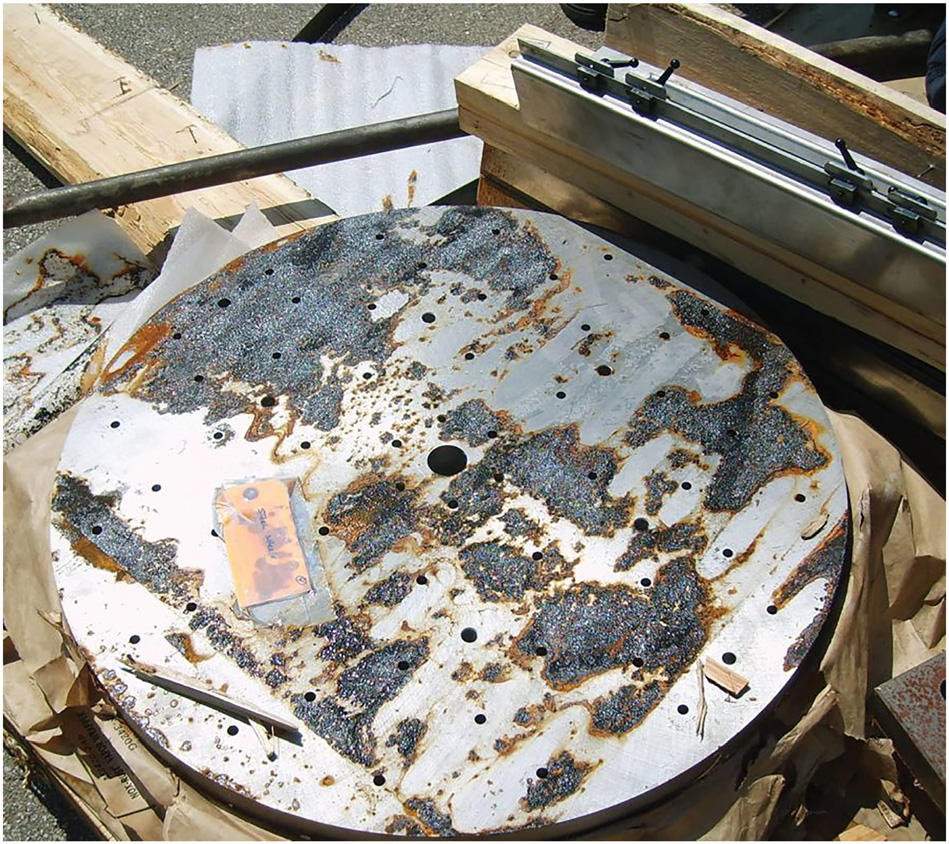

图5. 钢盘表面的黑锈
黄色锈也是现场判断中很有参考意义的一类锈层。它通常出现在湿度较高、表面积水不易消失，或者液膜长期存在并发生流动的条件下，组成上多与含水氧化羟基铁有关，如 FeO(OH)·nH2O。和红锈相比，黄锈往往更能说明水分并不是短时间出现后很快消失，而是在表面停留了较长时间，因此常见于构件低洼处、液滴易滞留的位置以及长期受潮的区域，表面还常会留下比较明显的流挂痕迹。也正因如此，当钢构件表面出现条带状向下延伸的黄锈印迹时，通常可以判断该部位曾长期处于较潮湿的状态，甚至存在过液膜沿表面迁移的过程。若处在沿海或其他含盐环境中，相关研究还认为黄色锈层里可能伴随水合氯化铁等产物，这说明黄锈的形成不只是与水分有关，很多时候也和氯盐污染共同作用有关。

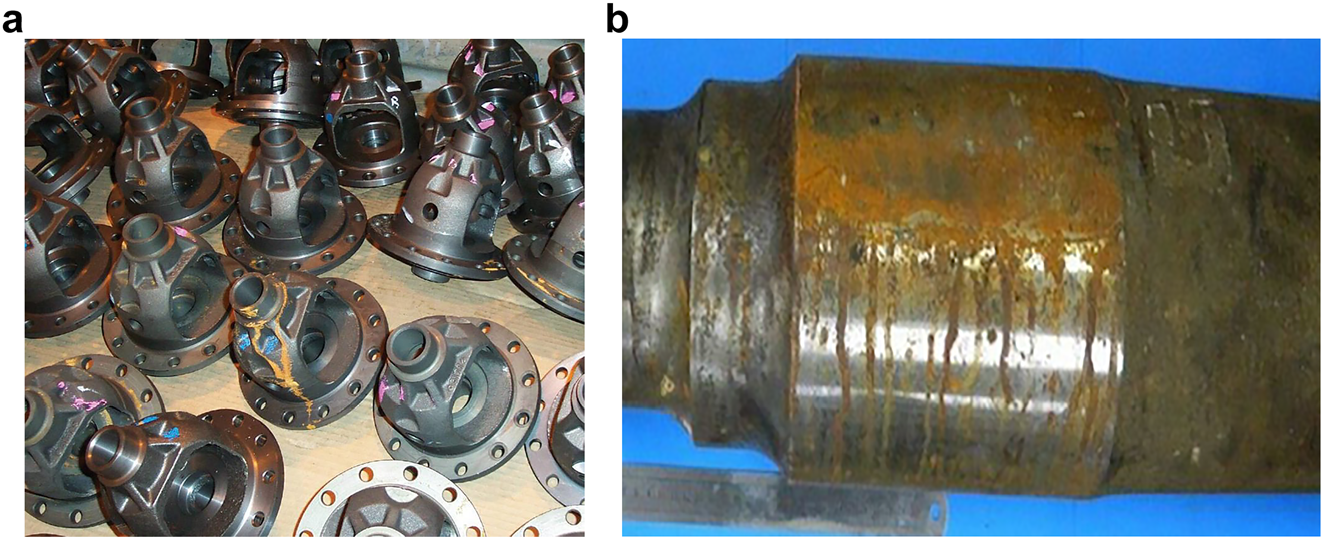

图6. 碳钢上的流挂黄锈：（a）机械零件；（b）典型铁路车轴
棕锈更多见于氧气较充足而表面又相对偏干的条件下。相关研究通常把它看作一种较为干燥的腐蚀产物，这类锈层往往比较脆，表面带有一定结壳感，颜色多呈深棕色，在形态上也常表现为局部集中的斑块，尤其容易出现在原本就存在缺陷的位置。它的形成可能与部分腐蚀产物在后续环境中继续转变有关，也可能说明某些局部区域在较长时间的氧暴露条件下，逐渐生成了颜色更深的锈层。和红锈、黄锈相比，棕锈通常会给人一种更陈旧、更干硬、也更厚重的直观印象，所以在工程现场经验中，人们有时会把它看作局部腐蚀已经发展了一段时间后的外观表现。不过这种判断本质上仍然只是初步线索，若要进一步明确其真实组成和形成过程，最终还是要结合物相分析结果来确认。

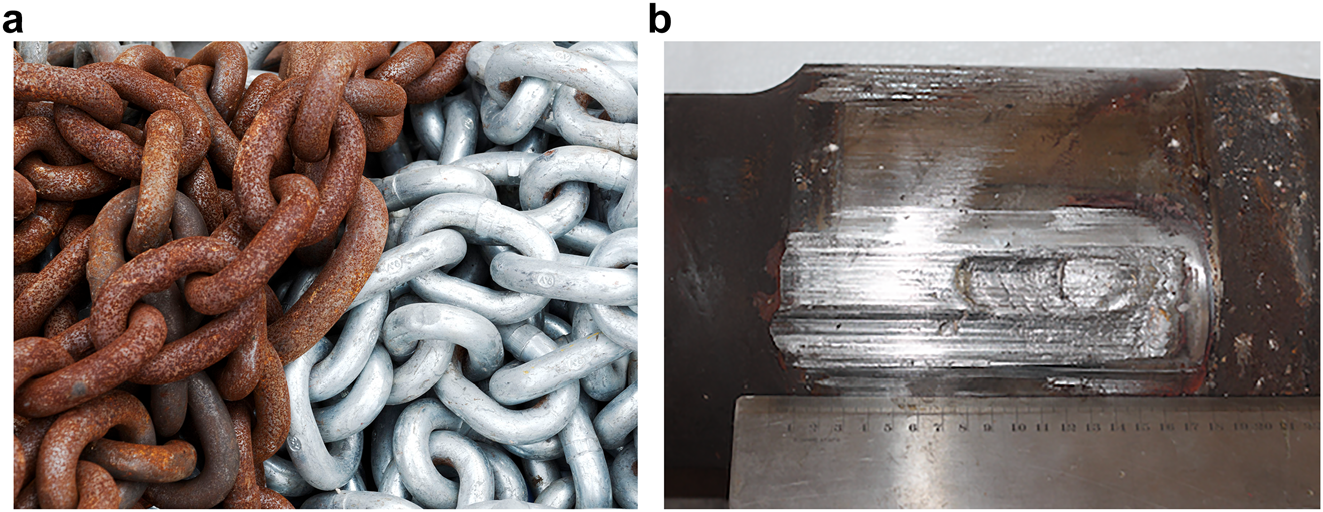

图7. 典型碳钢构件上的棕锈：（a）高强钢；（b）铁路车轴
和前几种常见锈层相比，绿锈虽然出现频率不高，但一旦见到，往往更值得重视。研究普遍认为，这类产物属于 Fe(II)-Fe(III) 共存的中间态腐蚀产物，它的形成通常说明环境条件较为特殊，不只是单纯潮湿那么简单，往往还伴随着低氧、含水以及氯盐或硫酸盐等因素的共同作用，有时也可能与微生物活动有关。因此，这类锈层更容易出现在埋地构件、管道以及一些环境较复杂的腐蚀部位。另一方面，绿锈本身并不稳定，在空气中继续暴露后常会进一步转化，最后变成红锈、黑锈或其他相对更稳定的腐蚀产物。也就是说，它的意义并不只在于颜色特殊，更重要的是它往往提示腐蚀过程还没有稳定下来，相关环境背景也可能比表面看到的更复杂。特别是在埋地、半封闭或者微生物较活跃的位置，如果发现绿色腐蚀产物，就不宜只做外观层面的判断，而应进一步考虑该处是否存在低氧腐蚀、氯盐参与或微生物作用。

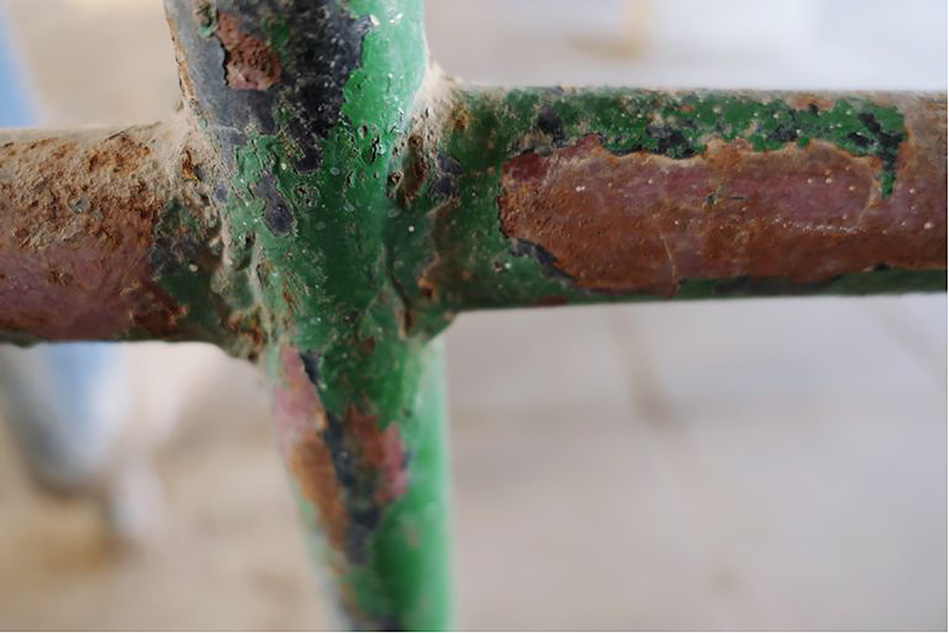

图8. 钢管表面的绿锈
整体来说，锈层颜色并不是单纯的外观差别，它往往已经对应了不同的环境条件和腐蚀背景。黄色锈一般说明表面长期处在较高湿度下，或者曾有较明显的液膜停留和流动，因此在处理这类问题时，通常首先要考虑的是改善干燥条件并加强湿度控制。红锈则更接近钢铁在潮湿且氧气充足环境中的常见腐蚀状态，这种情况下，往往需要结合包装优化、缓蚀措施和表面防护来尽量减缓腐蚀继续发展。棕锈多出现在氧气供应较充分而环境相对偏干的部位，通常反映的是局部区域经过较长时间演变后形成的锈层。黑锈更容易出现在缺氧、受遮挡或者被覆盖的位置，有时也提示局部可能受到了氯离子的影响。至于绿锈，虽然在现场并不常见，但一旦出现，往往说明腐蚀环境比普通大气暴露更复杂，特别需要进一步关注埋地条件、盐分作用以及微生物参与的可能性。

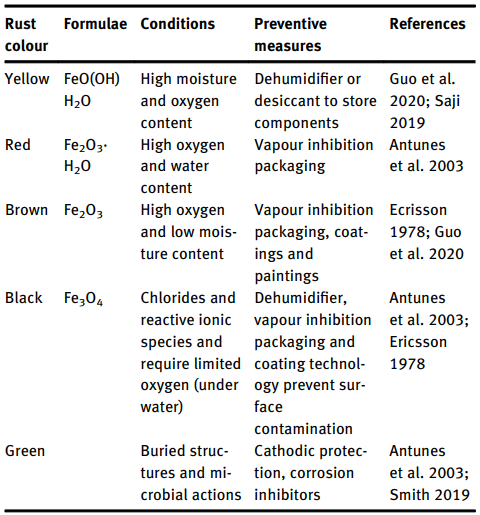

表1. 不同颜色锈层的化学式、形成条件及建议防护措施汇总
总结
颜色判断只能作为腐蚀分析的第一步，而不能替代严格的表征。因为同一种颜色背后可能对应不同组成比例和不同含水状态，而某些腐蚀产物之间也会在不同环境中相互转化。因此，颜色识别更适合作为一种快速筛查手段，帮助研究者或工程人员缩小判断范围，而后续仍应结合显微形貌、相组成、元素分布以及服役环境信息进行综合分析。也正因为如此，锈层颜色最有价值的地方，不在于它能直接给出唯一答案，而在于它能够尽早提示问题可能出在哪里。从这个意义上说，钢铁表面的黄锈、红锈、棕锈、黑锈和绿锈，并不是简单的“颜色差异”，而是腐蚀环境、供氧状态、湿度条件和介质成分共同作用后的可视化结果。对腐蚀研究者而言，学会从锈层颜色出发理解环境和机制，不只是提升现场判断效率，更是在把宏观观察和微观分析真正联系起来。很多时候，复杂的腐蚀问题，恰恰就是从一层锈的颜色开始被看懂的。
参考文献 Klenam D.E.P., Bodunrin M.O., Akromah S., Gikunoo E., Andrews A., McBagonluri F. Ferrous materials degradation: characterisation of rust by colour – an overview. Corrosion Reviews, 2021, 39(4): 297–311.
