有机涂层为何“看起来没坏、却突然失效”？——从大气腐蚀环境到监测与寿命预测
在航空与海洋等高价值装备中，有机涂层之所以被视为“第一道、也是最经济的一道”防护屏障，根本原因在于它承担的是把环境输入（湿度、盐、污染物、紫外等）阻断在结构之外的任务；一旦这道屏障失效，腐蚀就会从“表面现象”升级为“结构安全问题”。原文在绪论中直接把风险说得很重：涂层失效与航空腐蚀事故高度相关，甚至有研究报告“有机涂层失效导致超过 60% 的飞机腐蚀事故”，其中海洋环境的 Cl-渗透会加速机身涂层退化，而飞行中的高空低氧（O20.1%）与强紫外会诱发聚氨酯涂层的物理老化，最终出现开裂与失去保护，历史案例甚至造成压气机叶片腐蚀疲劳断裂并引发飞行安全事件。
基于上述原因，Mu等人不是简单罗列“涂层会老化、会起泡、会开裂”，而是把涂层从环境输入一直连到失效机制、监测信号、预测模型与工程维护决策，形成一条可用的“全链路”，并将成果发表在《Progress in Materials Science》上。

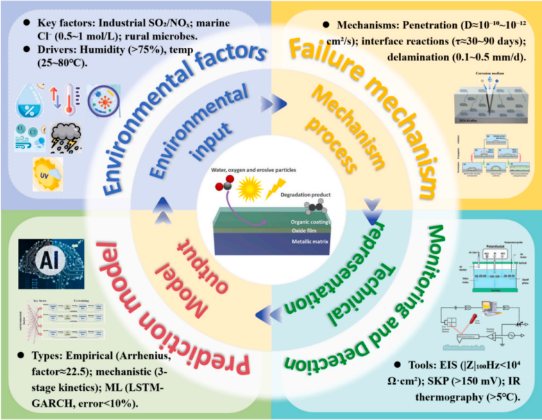

图1. 涂层寿命研究的“环境—机理—技术—模型”四维框架，把失效从触发到预测串成闭环
更“误导工程判断”的地方在于：涂层失效往往会表现出两种典型假象。第一种是假象是外观完整并不代表界面安全：在海洋大气中，盐粒沉积后会在湿度超过临界值时发生潮解并形成导电盐膜，使电化学过程在涂层下“悄悄开始”；作者用 Kelvin 方程给出一个非常工程化的阈值例子——对典型 NaCl 晶体（r = 1 μm），临界相对湿度 RHc≈75%，一旦环境湿度跨过这个门槛，盐粒就会自发吸湿形成电解质溶液，并在海洋环境的高湿波动下反复经历“潮解—再结晶”的干湿循环，进而加速腐蚀推进。同时，水膜是否形成、是否导电，是腐蚀能否启动的前置条件；原文指出当相对湿度达到临界湿度，水汽会在表面凝结形成水膜，并强调温度、湿度与材料微结构共同决定水膜形成与导电行为。对此，可以将“表面看似没坏但界面已脱粘/底下腐蚀扩展”理解为阈值一旦被触发（RH、盐沉积等），电解质薄膜与离子通道先在微观层面贯通，界面反应先行，而宏观缺陷往往滞后出现。
第二种假象是失效常常呈非线性加速：早期只是吸水、渗透、局部界面反应，整体性能衰减看起来不剧烈；但一旦环境输入与劣化过程形成耦合（例如海洋 Cl-快速渗透叠加湿度波动，或工业 SO2/NOx 的协同催化叠加高湿水膜），涂层关键指标会出现“跨阈值坍塌”。原文甚至提醒：即便你用最常见的 EIS 判据去判断“是否失效”，也会被这种非均匀、局部先行的失效模式误导——在海洋高盐环境下，Z100Hz < 10⁴ Ω·cm² 作为失效阈值会出现较高误判，混淆矩阵显示其总体准确率 82%，其中假阴性（已失效却判为完整）达到 12%，原因正是“Cl-快速渗透导致局部阻抗骤降，但整体涂层仍可能部分有效”，单一阈值难以捕捉这种非线性与空间非均匀性。
下面是三类最核心的工程环境：工业大气、海洋大气、航空高空环境的分析。
一、工业大气：SO2/NOx/颗粒物的“电化学催化”效应
工业区的大气腐蚀从来不是“单一污染物”问题，而是 SO2、NOx 与颗粒物（PM）构成的复合体系共同作用：SO2/NOx 在湿润条件下更容易形成酸性介质并推动界面电化学反应，PM 则通过吸湿与富集污染物在表面形成局部高浓度电解液，使涂层更早进入“界面反应—脱粘”的加速阶段。

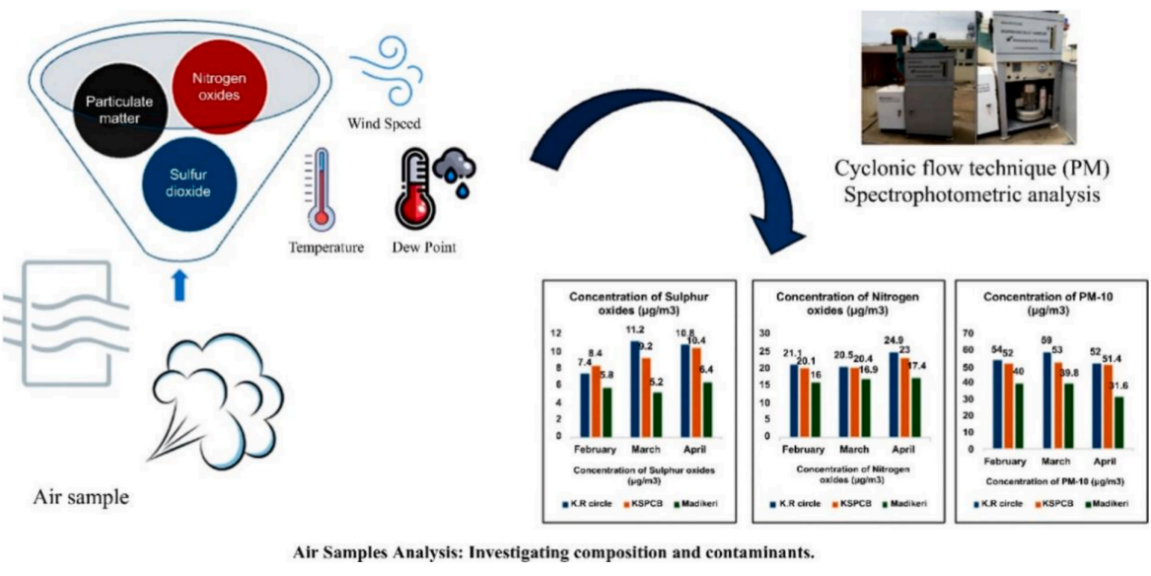

图2. 工业大气污染物（SO2/NOx/PM等）的来源、组成与监测路径示意
二、海洋大气：Cl- 的“潮解—结晶”干湿循环 + 渗透积累
海洋大气对涂层最“致命”的并不只是盐多，而是盐粒沉积后在高湿波动下不断经历潮解—再结晶的干湿循环：沉积的海盐气溶胶（以 NaCl 为主）在湿度升高时会吸湿潮解形成导电电解质薄膜，在湿度降低时又浓缩、蒸发并结晶回沉积态；这种“供液—浓缩—结晶”的循环一方面显著延长表面可导电时间，另一方面为Cl- 提供了反复进入涂层缺陷/涂层网络的机会，使其更容易到达并富集在涂层—金属界面，诱发界面腐蚀与黏附衰退，从而推动脱粘扩展。原文中把 Cl- 的作用拆成三条主线：提供电解质介质、促进电化学反应并破坏钝化/保护层（含络合促进腐蚀产物形成/溶解）、以及因沉积不均形成局部腐蚀电池；同时盐溶液渗入会导致涂层溶胀、开裂、剥离并暴露基体，Cl- 还能在界面累积降低黏附，而吸湿盐粒甚至能在 RH 低于纯水饱和蒸汽压时仍维持液态水膜，从而显著延长反应时间并加重腐蚀。因此，在海洋环境中，“表面看起来还好”的阶段往往就是界面破坏正在发生的阶段，监测与寿命预测必须围绕“水膜是否贯通（阈值）、Cl- 是否持续供给（循环）、界面是否富集（脱粘前兆）”三件事展开。

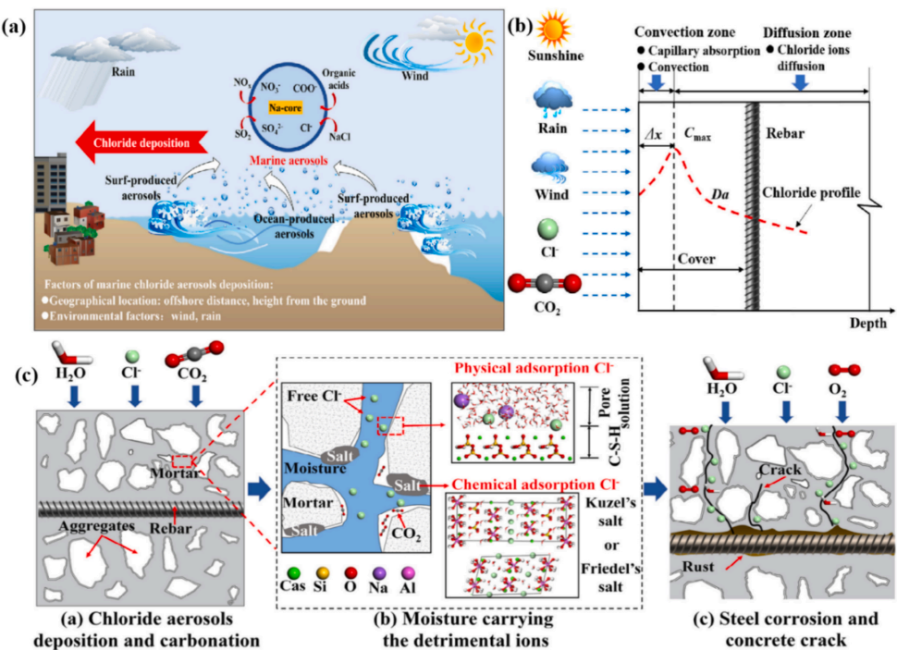

图3. 海盐气溶胶沉积、Cl⁻在材料/涂层中的分布，以及Cl⁻诱发腐蚀的机理路径
图4. 水膜形成与导电条件由温度、湿度与表面/孔隙结构共同决定
三、航空高空：缺氧+低温+强UV+高速气流，主导“物理老化/开裂”
航空航天高空环境的特殊性在于：缺氧与低湿会显著抑制传统电化学腐蚀过程（甚至“消除金属基体阳极溶解”这一主路径），因此涂层失效机理从“电化学主导”转向“光—热—力耦合”的物理老化/光老化+力学损伤。原文给出高空（10–20 km）典型边界条件：O₂<0.1%、温度约 −50~−60℃、UV-C 占比约 15%（光子能量 3.1–4.1 eV）、高速气流 Mach 0.8–2.0，并用实例说明强 UV 可直接诱发含氟涂层 C–F 键断裂（键能 485 kJ/mol），造成分子量从 10⁵ g/mol 降至 5×10⁴ g/mol、韧性下降 40%；低温下涂层与铝合金热膨胀差（约 5×10⁻⁶/℃）可诱发界面剪切应力达 8 MPa 并触发 <10 μm 微裂纹；高速气流导致聚氨酯涂层年磨损厚度约 2 μm，并与 UV 协同使接触角从 110° 降至 75°、疏水性衰减。这些信息指向同一个结论：高空环境中，涂层往往先经历链段断裂与脆化，再在低温热应力与气流冲蚀下形成微裂纹并逐渐连通渗透通道；而当装备返航或停放在地面湿热/盐雾环境时，先前形成的微裂纹与缺陷会显著放大介质进入与界面反应，形成“高空老化—地面腐蚀”的复合失效链条。
监测技术
作者以“技术参数矩阵”为线索，对监测与无损检测方法进行对照划分：红外热成像、光纤传感等宏观手段更突出覆盖范围与现场可用性，适合用于工程现场的快速排查和在线预警；SKP、SVET 等微观手段更突出空间分辨率和对界面早期反应的敏感性，适用于机理分析与早期缺陷定位；在长期服役状态跟踪中，可采用“EIS 周期评估 + 光纤实时监测”的方式配合使用，实现离线校准与在线预警的衔接。作者指出，EIS 的阈值判据在不同环境中可能出现偏差，典型的 Z100Hz<104 Ω⋅cm2 在海洋高盐环境下误判较多，混淆矩阵结果显示总体准确率为 82%，其中假阴性 12%、假阳性 6%；其主要原因是 Cl⁻ 的局部快速渗透会引起局部阻抗突降，而涂层整体仍可能保持一定屏蔽能力。为降低误判，作者给出联合判据思路，将 Z100Hz<104 Ω⋅cm2 与 100 mHz 相位角 < −45° 组合使用，可将海洋环境下误判率降至 7%，但判读与实施复杂度相应增加。

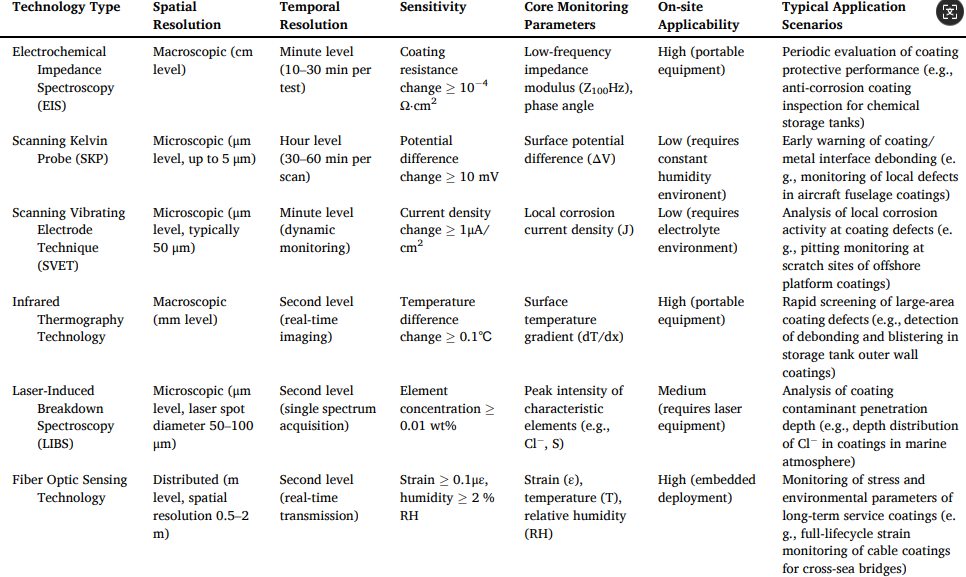

表1. 有机涂层监测与检测技术核心性能参数对比
寿命预测模型
在寿命预测上，作者把模型分为三类，并把分水岭归结为：是否能处理“非线性 + 多因素耦合 + 时序动态”。经验模型（如 Arrhenius）优点是结构简单、易落地，但通常只能描述单温度等简单边界，难以反映温湿–污染物协同；机理模型把渗透–反应–劣化写进方程，具有可解释性，但参数多且获取成本高；AI/机器学习模型（如 LSTM-GARCH）在多因素动态场景下可把误差压到<10%，但对数据量与数据多样性高度敏感，跨场景泛化也可能明显劣化。

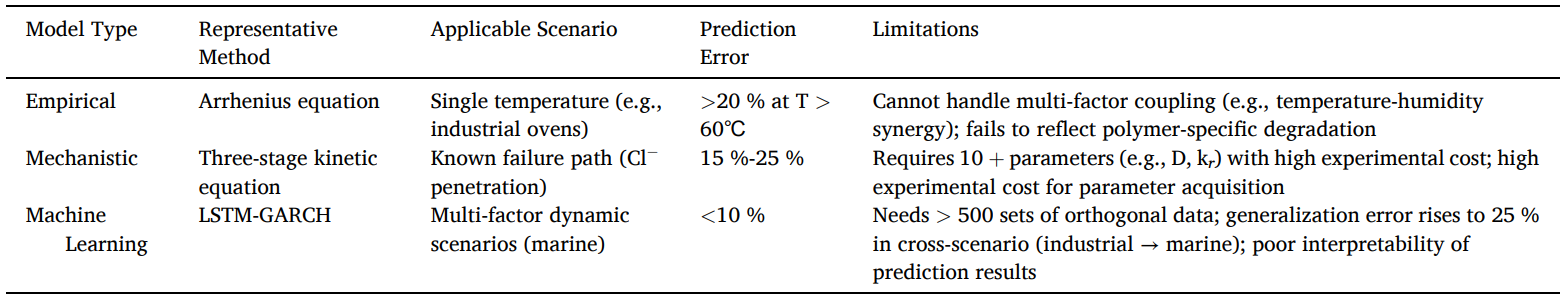

表3. 三类模型（经验/机理/机器学习）的适用场景、预测误差与主要限制的并列表
总结
涂层失效通常不是某一时刻突然发生，而是在“介质渗透→界面反应→宏观破坏”的过程中逐步累积，因此维护应从事后修补转向基于早期信号的前移预警，并以失效机理为主线设置监测指标与寿命模型，而不是只把表观缺陷作为介入依据。监测技术配置应以主导机制为准，而不是以设备是否现成来决定：海洋环境应围绕 Cl⁻ 渗透与界面脱粘，形成“整体电化学评估—局部成分/电位/缺陷识别”的组合；工业环境应把 SO₂/NOx 的协同加速效应纳入判据设置；高空环境应优先关注 UV 辐照与低温应力脆化引起的非电化学老化与开裂信号。数据驱动方法更适合作为机理模型的补充工具：需要将渗透过程、界面状态、化学键断裂特征及应变等变量作为输入，机器学习模型才可能从经验拟合走向更具工程可移植性的预测。进一步从全寿命周期角度看，生命周期评价（LCA）的对比表明，低碳材料并不一定带来低成本或低风险，涂层寿命、监测配置与维护成本应与生产阶段碳排一并纳入分析与评估。
