高压氢环境下 X80 管线钢断裂韧性退化及失效机制研究解读

2026-04-30


在输氢管道评价中,真正决定材料长期服役安全性的,并不只是屈服强度、壁厚和设计压力这些宏观参数,更关键的是含裂纹构件在氢环境下还能保留多少抗裂能力。对于高钢级管线钢而言,这一问题尤为敏感,因为氢进入材料后,不仅会削弱断裂韧性,还会改变裂纹尖端局部塑性变形状态,压缩塑性区并重塑裂纹扩展路径,最终使裂纹更容易失稳扩展。

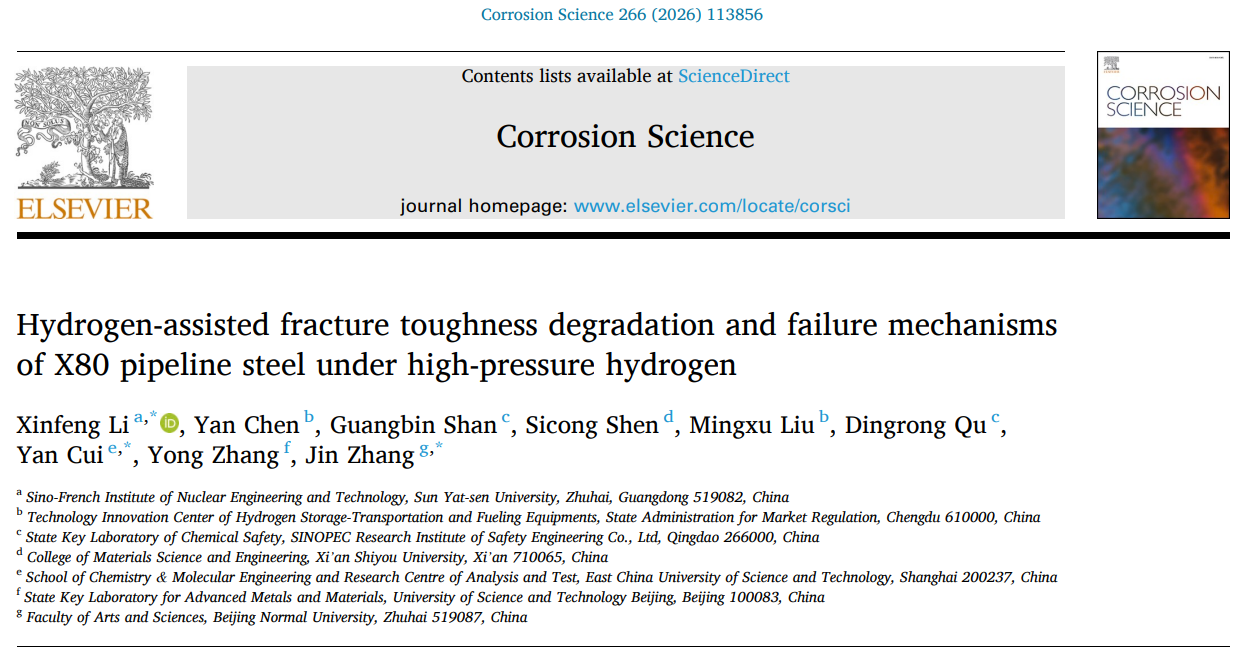

近期发表于 Corrosion Science 的一项研究,以 X80 管线钢为对象,在空气及不同高压气氢环境中系统考察了其弹塑性断裂韧性变化,并结合裂纹尖端形貌、显微硬度、电子背散射衍射和二次离子质谱分析,对高压氢作用下的断裂机制进行了较为完整的解释。该工作的重要价值在于,它没有停留在“氢会降低韧性”这一表层结论上,而是进一步回答了断裂韧性为何随氢压呈两阶段退化,以及裂纹为何会在高压氢中更容易扩展。

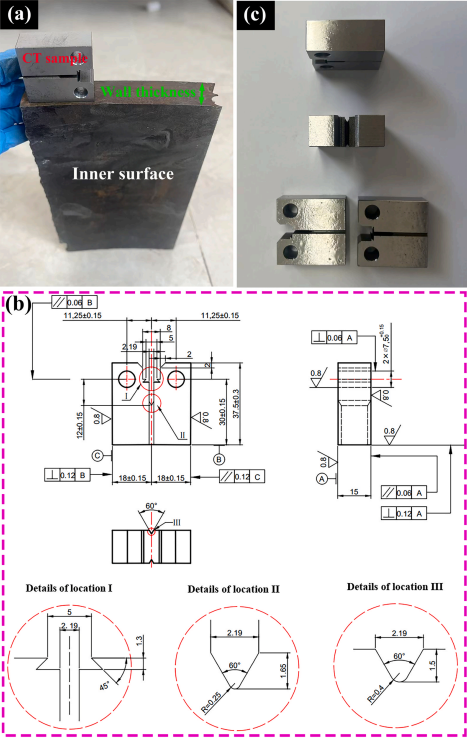

图1. X80 管线钢紧凑拉伸试样取样方向与试样几何尺寸示意图


一、研究背景与问题提出

随着专用输氢管道和天然气管道掺氢输送的发展,氢环境下管线钢的结构完整性问题正在由实验室议题逐步转向工程问题。对于这类服役条件复杂、失效后果严重的结构,仅依赖常规拉伸性能已不足以评价其安全裕度。断裂韧性作为描述材料抵抗裂纹起裂和扩展能力的重要参数,在输氢材料筛选和安全评价中具有更直接的意义。论文中指出,相关工程规范要求输氢管道钢材的断裂韧性高于 55 MPa·m1/2,才能满足服役中的结构完整性要求。

虽然既有研究已表明,氢会导致管线钢断裂韧性下降,并推动断口由韧窝型向准解理甚至沿晶特征演化,但已有工作多集中于中低强度管线钢,或者采用电化学充氢来替代高压气氢环境。前者不足以覆盖高钢级输氢材料的真实风险,后者又难以准确反映高压气氢条件下氢的吸附、进入和扩散特征。因此,针对 X80 这类高钢级管线钢开展原位高压气氢断裂韧性研究,具有较强的工程针对性。

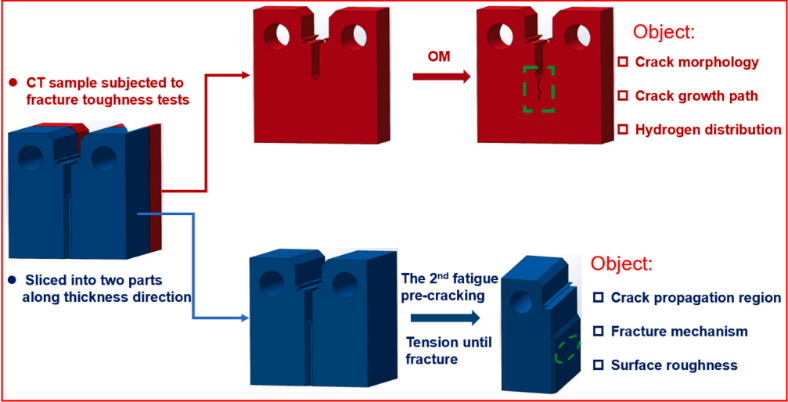

图2. 裂纹尖端形貌、塑性区及氢分布的表征流程示意图


二、材料体系与实验研究方案

作者采用的是壁厚为 18 mm 的商用 X80 管线钢。该钢的屈服强度约为 632 MPa,抗拉强度约为 667 MPa。显微组织观察表明,材料基体主要由针状铁素体构成,其中夹杂少量马氏体/奥氏体岛,平均晶粒尺寸约为 5 μm,整体上未表现出明显织构特征,同时组织内部还分布有低角度晶界和高角度晶界。这样的组织状态为后续讨论高压氢作用下裂纹扩展路径的变化以及不同晶界对开裂行为的影响提供了基础。

在实验设计上,作者采用紧凑拉伸试样,分别在空气、2.4 MPa6.3 MPa12 MPa 氢气环境中进行弹塑性断裂韧性测试,并通过单试样柔度法获得 J–Δa 阻力曲线。试验后,进一步对裂纹尖端区域开展断口观察、显微硬度测试、电子背散射衍射分析和飞行时间二次离子质谱分析,以建立“断裂韧性—局部塑性—氢分布—裂纹路径”之间的对应关系。


三、高压氢环境下断裂韧性的退化规律

这篇论文中最容易引起注意的,是 X80 管线钢在高压氢环境下断裂韧性的明显下降。材料在空气中的等效断裂韧性为 319.55 MPa·m1/2,而当氢压提高到 2.4 MPa6.3 MPa 12 MPa 时,这一数值分别降至 132.32 MPa·m1/2117.94 MPa·m1/2 111.91 MPa·m1/2。也就是说,材料一旦进入低压到中压氢环境,抗裂能力就已经出现了很大幅度的削弱,而这种变化并不是在更高压力下才开始显现。

进一步分析可以发现,断裂韧性的下降过程并不是随着氢压增加而保持同样的变化速率。作者汇总了 0–35 MPa 范围内多种管线钢的断裂韧性数据,在此基础上建立了断裂韧性与氢压之间的定量关系,并提出约 7.5 MPa 可视为一个关键压力位置。当氢压低于这一数值时,断裂韧性对压力变化反应十分明显,压力稍有上升,韧性就会继续下降;当氢压超过这一范围以后,断裂韧性的降低开始放缓,整体上逐渐接近一种平台状态。由此可以看出,高压氢对断裂韧性的影响并不是单一规律,而是存在前后有别的变化过程,其中风险增长更快的区间主要集中在低压到临界氢压附近。

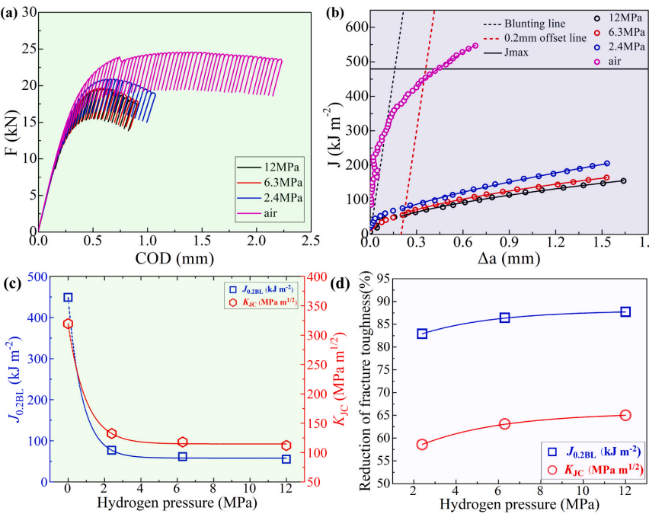

图3. 不同氢压下 X80 管线钢的载荷—裂纹张开位移曲线、J–Δa 阻力曲线及断裂韧性变化规律

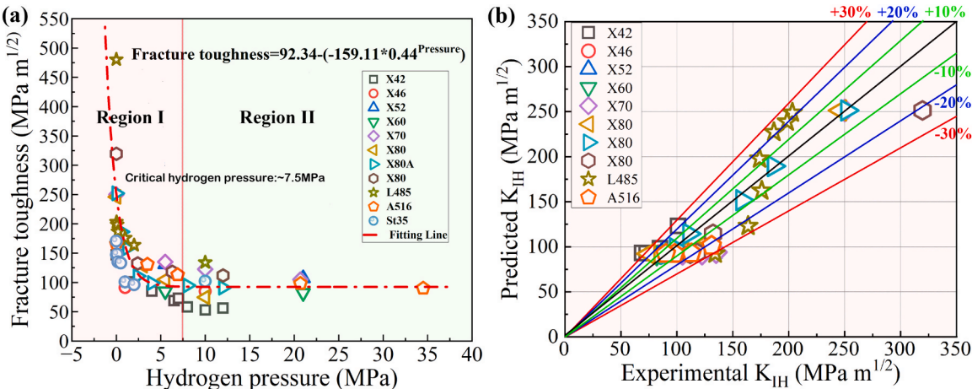

图4. 不同管线钢断裂韧性随氢压变化关系及临界氢压拟合结果


四、断口形貌与裂纹扩展行为的演变特征

断裂韧性的降低只是最终表现,真正反映失效过程变化的,还要看断口形貌本身。X80 管线钢在空气中的稳定裂纹扩展区以韧窝特征为主,这说明裂纹向前推进时,裂尖附近仍能够发生较为充分的塑性变形,材料也因此保留了一定的耗能能力。进入氢环境以后,断口形貌逐渐由韧窝型转为准解理特征,这说明裂纹尖端的局部塑性已经受到明显限制,裂纹扩展时不再像空气中那样依赖持续变形来消耗能量,而是更容易沿着偏脆性的方式继续向前发展。

三维断口观察进一步说明了这一点。在空气中,断口表面的峰谷方向大多与裂纹扩展方向近乎垂直,这与裂尖在扩展过程中反复经历钝化和再次延伸的状态是一致的。到了氢环境下,峰谷排列方向逐渐转为与裂纹扩展方向大致平行,说明氢的存在使裂纹更容易保持连续前进,同时也削弱了裂尖原有的钝化能力。这样一来,裂纹一旦在高压氢环境中进入扩展阶段,继续向前推进所需要克服的阻力就会明显减小。

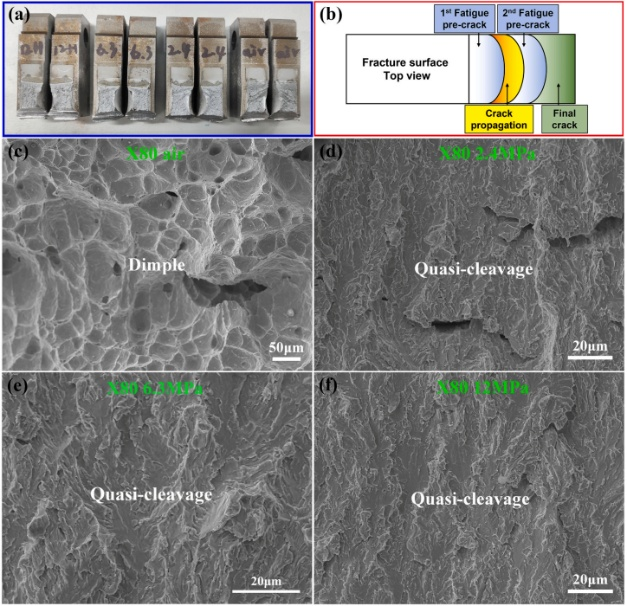

图5. 空气与不同氢压下 X80 管线钢宏观断口及稳定扩展区高倍断口形貌

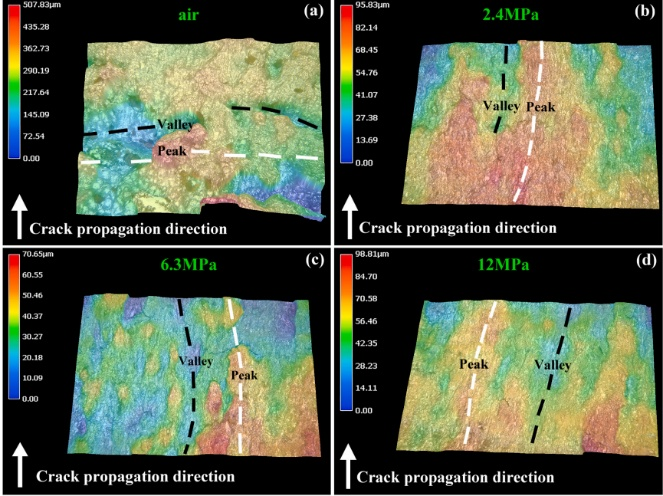

图6. 稳定裂纹扩展区三维断口形貌

五、裂纹尖端形貌与扩展方向的转变

随着氢压升高,裂纹扩展方向和裂尖形貌均发生明显变化。空气中,裂纹路径总体与拉伸方向呈约 45°,裂尖明显钝化,裂纹张开角约为 58°;在 2.4 MPa 氢压下,裂纹路径开始呈台阶状,扩展方向偏转至约 30°,裂纹张开角迅速减小到 13°;继续提高到 6.3 MPa 12 MPa 后,裂纹基本沿近似垂直于拉伸方向的路径前进,裂尖张开角进一步减小至 12° 10°

作者认为,裂纹扩展方向的变化并不是单纯的形貌差异,背后反映的是控制裂纹前进的主导条件发生了改变。在空气中,裂纹扩展主要还是受最大剪应力作用控制,所以更接近韧性断裂的路径特征,整体上常表现为沿约 45° 方向前进。进入高压氢环境以后,情况就不一样了。由于氢会削弱晶界及相关界面的结合能力,裂纹扩展时对最大主应力方向的响应变得更强,因此其路径会逐渐偏向与外加载荷近似垂直的方向。换句话说,氢的作用不仅体现在让裂纹尖端变得更尖,更重要的是,它改变了裂纹继续扩展时更容易选择的前进方向。


图7. 空气与不同氢压下 X80 管线钢裂尖形貌对比

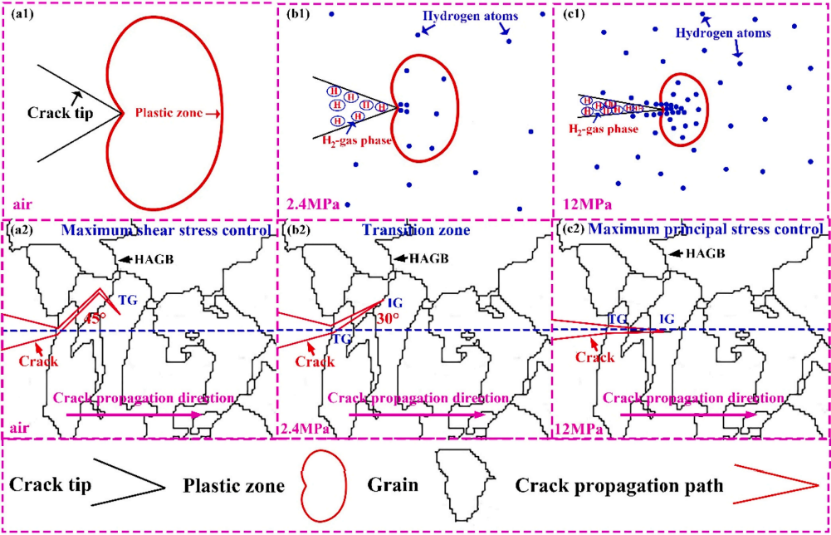

图8. 高压氢作用下裂尖氢富集、塑性区演化及裂纹路径转变机制示意图

六、裂纹尖端塑性区演化及其断裂韧性意义

这篇论文最核心的部分,在于将断裂韧性退化与裂纹尖端塑性区演化联系了起来。材料抵抗裂纹扩展的能力,本质上取决于裂纹尖端能否持续发生塑性变形并耗散能量,因此塑性区大小及局部应变硬化能力具有决定性意义。

显微硬度结果表明,空气中裂尖塑性区在 0°45° 和 90° 方向上的尺寸分别约为 2.61 mm、2.50 mm 1.47 mm;在 2.4 MPa 下缩小为 2.23 mm、1.62 mm 1.45 mm;在 6.3 MPa 下进一步减小至 1.42 mm、1.37 mm 1.54 mm;在 12 MPa 时则大致稳定在 1.30 mm、1.38 mm 1.42 mm。可以看出,氢对裂尖塑性区具有明显压缩作用,而且这一压缩过程与断裂韧性的两阶段退化规律高度一致。

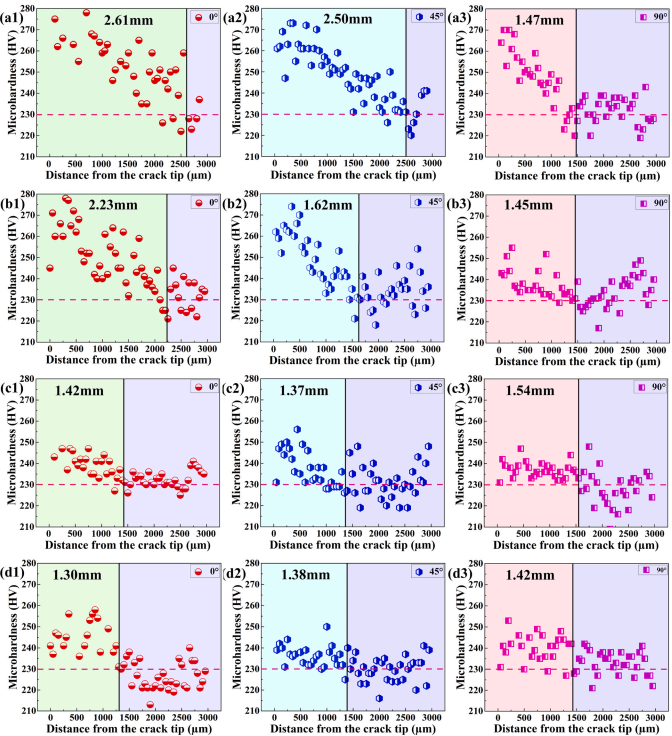

图9. 不同氢压下裂纹尖端 0°、45° 与 90°方向显微硬度分布

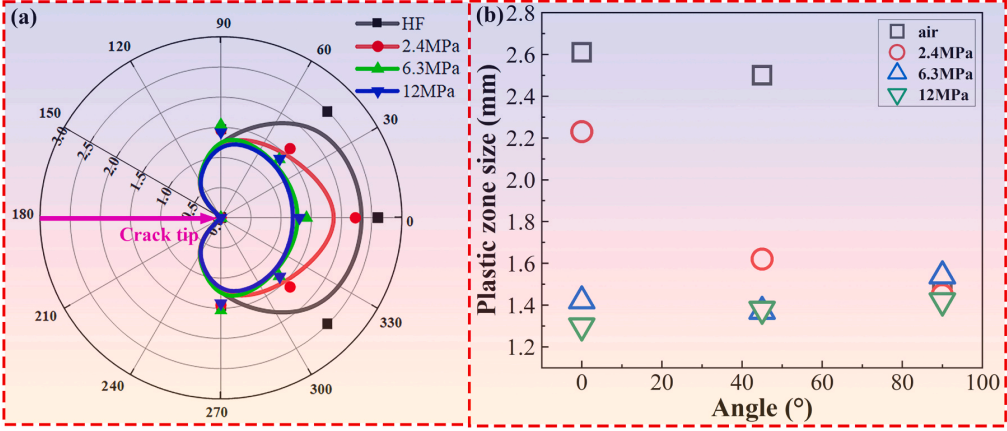

图10. 不同氢压下裂纹尖端塑性区尺寸变化规律

七、裂纹尖端氢富集行为及两阶段退化机制

为弄清裂纹尖端塑性区为什么会缩小,作者进一步借助飞行时间二次离子质谱对裂尖附近的氢分布进行了分析。结果表明,裂纹尖端本身就是氢更容易聚集的位置,而且这种聚集并不是均匀出现的,它既和方向有关,也会随着外部氢压变化而发生调整。整体来看,氢主要集中在裂纹扩展方向前方的一小段区域内,范围大约在裂尖前方 500 μm 左右。氢压较低时,这种富集主要局限在裂尖附近,分布相对集中;当压力升高到 12 MPa 后,裂尖周围更大范围内的氢信号都明显增强,这说明随着外部氢压提高,材料吸收的氢不再只是局部增加,而是整体水平也在继续上升。

将这部分结果与显微硬度和电子背散射衍射结果结合起来,可以较好解释断裂韧性的两阶段退化规律。在低压区,随着氢压升高,裂尖氢富集迅速增强,局部塑性明显受抑,塑性区快速收缩,因此断裂韧性急剧下降;而在高压区,裂尖氢浓度逐渐接近准饱和,塑性区也逼近较小下限值,再继续升高氢压,对局部塑性和塑性区尺寸的影响已不再显著,于是断裂韧性转入平台式变化。论文的机制解释,本质上就是将裂尖氢富集、局部塑性抑制和塑性区收缩三者联系起来理解。

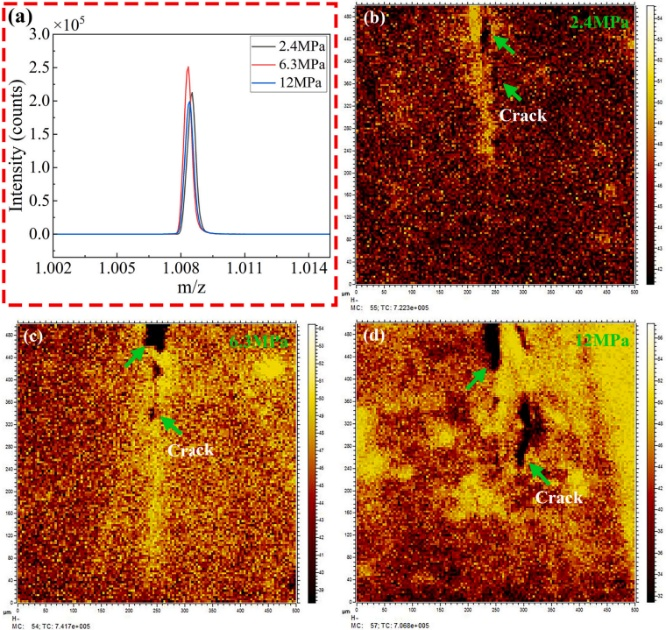

图11. 不同氢压下裂纹尖端区域二次离子质谱分析及氢离子分布图

八、晶体学路径转变与断裂模式演化

电子背散射衍射分析显示,试样在空气中扩展时,裂纹主要以穿晶方式向前发展,而且裂尖附近的局部错配值相对较高,这说明该区域能够发生更明显的塑性变形。进入氢环境以后,裂纹扩展方式开始发生变化,不再以单一的穿晶模式为主,而是逐渐转为沿晶和穿晶并存的状态。与此同时,高角度晶界附近更容易成为开裂位置,低角度晶界所占比例有所减少,裂尖周围高错配区域的分布范围也比空气中更小。把这些现象放在一起看,可以认为氢的作用不仅改变了裂纹前进时所选择的路径,也使裂尖附近原本较活跃的局部塑性变形受到了抑制。

作者进一步指出,高角度晶界由于界面能更高、位错密度更高,更容易成为氢富集和稳定存在的位置,因此也更容易成为裂纹起始和传播的有利通道。这就解释了为什么空气中以穿晶韧性断裂为主,而高压氢环境中则逐渐转向更脆的沿晶—穿晶混合断裂。对输氢材料设计来说,这一点提示我们,组织优化不仅要关注强度与常规韧性,还要考虑氢作用下不同晶界类型的敏感性。


图12. 空气与不同氢压下裂尖区域扫描电镜、图像质量图、取向图与局部错配图


图13. 不同氢压下裂尖区域晶界类型与裂纹路径关系

九、工程启示

这项工作的意义,不只是给出了一组 X80 管线钢在高压氢中的断裂韧性数据,更在于为输氢管道材料评价提供了一个更接近真实服役条件的分析框架。其一,高压氢环境下断裂韧性的退化在低压区最敏感,这意味着工程上不能简单理解为“只有很高压力才危险”,相反,在几兆帕到临界氢压附近,材料的抗裂能力已经会出现显著损失。其二,约 7.5 MPa 的临界氢压具有实际意义,如果能够获得接近这一压力下的可靠断裂韧性数据,就有可能为更高氢压条件下的性能评估提供参考,从而减少高成本高难度试验的盲目展开。

更重要的是,这篇论文再次说明,氢脆不能只从宏观“变脆”去理解,真正决定材料风险的是裂纹尖端这一小块区域内,氢是否富集、塑性是否还能展开、塑性区是否已被压缩到很小,以及裂纹是否已经由原本较稳定的韧性扩展转向更危险的脆性前进方式。只有把这些局部过程看清楚,材料评价与服役安全判断才会更可靠。

结语

对于输氢管线钢而言,高强度从来不是问题的终点。真正决定其服役安全性的,是在裂纹已经存在、氢也已经进入材料之后,裂纹尖端是否仍能维持足够的塑性耗能能力。X80 管线钢的这项研究表明,高压氢会显著降低断裂韧性,压缩裂尖塑性区,抑制局部塑性变形,并推动裂纹路径由空气中的 45° 韧性扩展逐步转向更接近主应力控制的脆性扩展。工程上真正需要防范的,不只是“材料变脆”,而是由裂尖富氢、塑性受抑和裂纹快速前进共同构成的整套失稳过程。
