Gamry 电化学工作站能做什么？ 从腐蚀速率、钝化膜到涂层失效与氢损伤评价

在材料检测业务里，电化学工作站不是单纯用来“扫一条极化曲线”的仪器。它真正的价值，是把金属表面在服役介质中的电荷转移、膜层形成与破坏、局部腐蚀萌生、涂层屏障衰退以及外加电位/电流条件下的反应过程转化为可量化数据。对第三方检测机构来说，这类数据既能服务材料筛选，也能支撑失效分析、工艺评价、标准符合性验证和客户的研发迭代。

本文围绕 Gamry 电化学工作站的核心测试能力，系统介绍其在金属腐蚀评价、涂层/镀层防护性能分析、焊接接头腐蚀行为对比、管线钢与高强钢环境敏感性评估以及能源电化学材料测试中的应用价值。依托开路电位、线性极化、动电位极化、循环极化、电化学阻抗谱、恒电位/恒电流测试等方法，我司可为客户提供从腐蚀倾向判断、腐蚀速率评估、钝化膜稳定性分析、点蚀敏感性评价，到涂层屏障失效追踪、异种金属电偶腐蚀分析及含氢环境下材料性能辅助评价等一系列检测服务。相比单纯观察锈蚀形貌或给出腐蚀结果，电化学测试能够更早捕捉材料/介质界面的反应变化，为材料选型、工艺优化、失效分析和服役风险判断提供更直接的技术依据。通过将电化学曲线、拟合参数、显微组织和腐蚀形貌相结合，我司可帮助客户从“看见腐蚀结果”进一步走向“理解腐蚀原因”，为产品研发、质量控制和工程应用提供更具针对性的检测方案。

一、先把体系搭稳：三电极体系决定数据可信度

多数腐蚀电化学实验采用三电极体系：样品作为工作电极，参比电极提供稳定电位标尺，铂片、铂网或石墨作为辅助电极承载电流。对于检测报告来说，样品暴露面积、边缘密封、表面状态、参比电极类型、溶液体积、温度、除氧或充气条件，都应写入方法部分。否则，Ecorr、icorr、Rct 或 Epit 的比较会失去可追溯性。

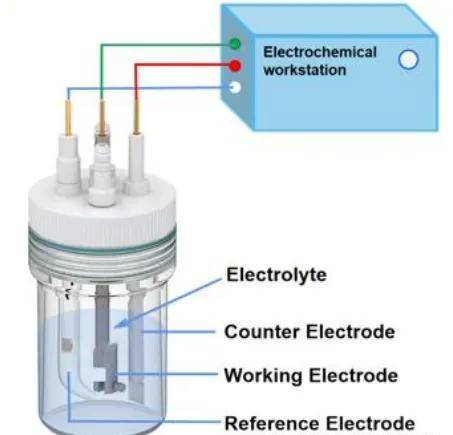

图1. 三电极腐蚀电化学测试体系示意图

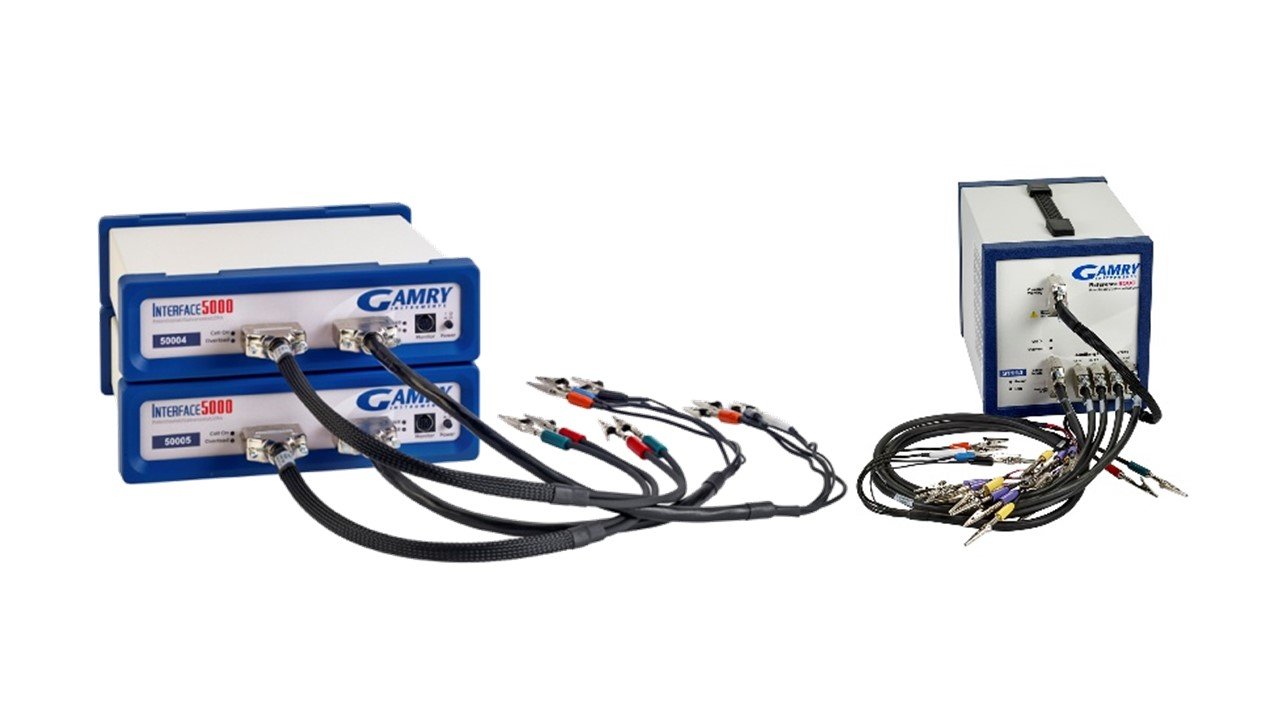

Gamry 的优势不只是硬件灵敏度，而是能够把 OCP、极化、EIS、恒电位/恒电流、循环伏安、序列化测试等步骤组合起来。对于需要长时间浸泡、周期性测试或多电位阶段控制的项目，Sequence Wizard 可以把“稳定 OCP—EIS—极化—恒电位保持—再 EIS”的流程串成一套连续程序，减少人工切换带来的误差。

二、OCP、LPR 与 Tafel：把“腐蚀快慢”先定量

OCP 是后续所有 DC 腐蚀实验的起点。它反映的是材料在当前介质中的混合电位，不能直接等同于腐蚀速率，却能判断界面是否稳定、膜层是否正在形成或破裂。若 OCP 在短时间内持续漂移，直接进行 Tafel 或 EIS，得到的往往是“正在变化的界面”的瞬时截面，而不是稳定状态。

LPR 适合用于低扰动、近似无损的腐蚀速率快速评价。常见做法是在 Ecorr 附近进行小范围极化，得到极化电阻 Rp，再根据 Stern-Geary 关系换算腐蚀电流密度。它的优点是测试快、对样品破坏小，适合缓蚀剂筛选、批次对比和浸泡过程跟踪；不足是需要合理的 Tafel 常数，且更适合均匀腐蚀占主导的体系。

Tafel 外推则更适合识别阳极溶解和阴极反应的动力学差异，报告中常见 Ecorr、icorr、ba、bc 等参数。需要注意的是，Tafel 区并不总是清晰存在，含钝化膜、强析氢、扩散控制或局部腐蚀明显的体系，单纯给出一个 icorr 并不能代表全部腐蚀风险。

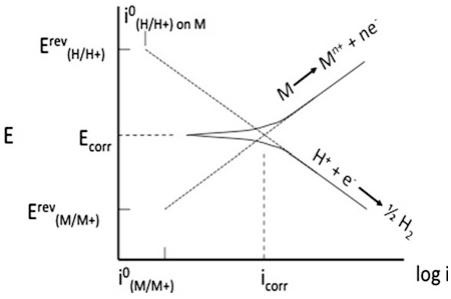

图2. Tafel 与循环极化曲线的关键参数示意图

三、动电位与循环极化：评价钝化膜和点蚀风险

不锈钢、镍基合金、铝合金以及耐蚀合金的客户通常关心的不是“腐蚀电流最低”，而是材料在氯离子、酸性或高温环境中是否容易发生点蚀和缝隙腐蚀。动电位阳极极化可以观察活化—钝化—过钝化过程，循环极化进一步引入反向扫描，用于判断击穿后的再钝化能力。

在检测报告中，点蚀电位 Epit、保护电位或再钝化电位 Erp、滞后环面积和反向扫描电流，是比单一 Ecorr 更有工程意义的指标。若正向扫描电流突然上升，通常提示局部膜击穿；若反扫过程中电流难以下降，说明已形成的蚀孔不易重新钝化。对于焊接接头、热影响区、增材制造材料和表面处理样品，这一类测试尤其适合做“相对风险排序”。

ASTM G61 将循环动电位极化用于铁基、镍基和钴基合金在氯化物环境中的局部腐蚀敏感性评价。实际开展时应控制扫描速率、溶液温度、除氧状态和终止电流，测试后还要结合显微形貌确认电流上升是否确实来自点蚀或缝隙腐蚀，而不是边缘泄漏、气泡遮挡或夹具引入的假信号。

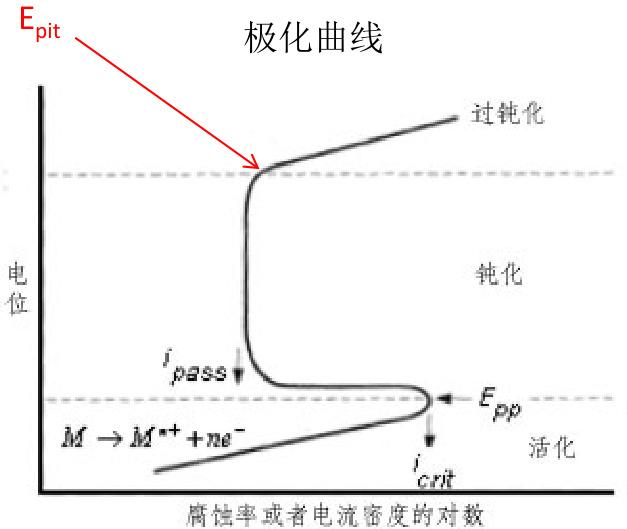

图3. 金属阳极极化曲线

四、EIS：把膜层、界面和扩散过程拆开看

EIS 是 Gamry 最适合体现专业深度的测试之一。它通过小幅正弦扰动获得不同频率下的阻抗响应，既能用于金属腐蚀，也能用于涂层、转化膜、阳极氧化膜、电池电极、缓蚀剂吸附膜和腐蚀产物膜。与极化曲线相比，EIS 对样品扰动小，更适合做浸泡过程跟踪。

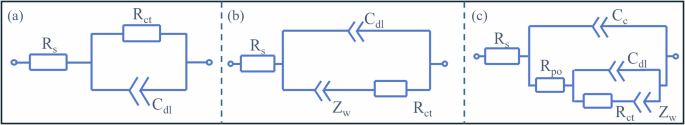

图4. 三类腐蚀体系常见等效电路模型：均匀腐蚀、钝化膜形成和带缺陷涂层金属体系

EIS 解释的难点在于“等效电路不是越复杂越好”。Rs 通常对应溶液电阻，Rct 与界面电荷转移有关，Rf 或 Rpo 反映膜层或孔隙通道阻力，CPE 用于描述非理想电容，Warburg 元件则常与扩散或迁移过程有关。真正可靠的 EIS 报告应把电路模型与材料结构、膜层形貌和腐蚀产物联系起来，而不是仅凭拟合误差选模型。

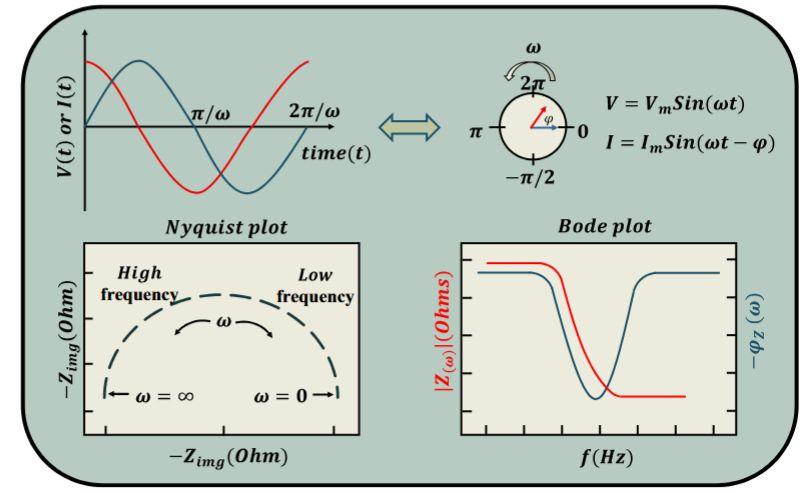

图5. Nyquist 与 Bode 图谱

对检测机构来说，EIS 很适合做三类业务：其一是涂层屏障性能评价，跟踪低频阻抗、涂层电容和孔隙电阻随浸泡时间的变化；其二是缓蚀剂或表面处理工艺筛选，比较 Rct 和膜层时间常数；其三是失效分析，判断腐蚀产物膜是提供保护，还是形成不稳定的堆积层并诱导局部反应。

五、涂层、表面处理与缓蚀剂：比盐雾更早看到失效苗头

盐雾和循环腐蚀能给出宏观失效结果，但往往要等到起泡、锈蚀或剥落已经出现。EIS 的优势在于能更早捕捉水分进入涂层、离子通道形成和金属/涂层界面活化。对于有机涂层、磷化膜、阳极氧化膜、微弧氧化膜、转化膜和复合封闭层，建议将 EIS 与外观评级、划痕扩展、截面形貌和盐雾/循环腐蚀结果组合使用。

缓蚀剂评价也不应只看“加入后 icorr 降低多少”。更完整的做法是设置空白组和不同浓度组，先做 OCP 稳定，再进行 LPR 或 EIS 跟踪，必要时补充极化曲线判断缓蚀剂偏向抑制阳极反应、阴极反应还是形成混合型抑制。若 EIS 低频阻抗随时间上升，且表面形貌显示膜层连续性增强，才更有理由说明缓蚀膜正在建立。

六、氢损伤、SCC 与 SSC：电化学可以把“氢源”控制住

高强钢、管线钢、焊接接头和紧固件的氢损伤评价，核心并不是单独测一条腐蚀曲线，而是把电化学充氢、服役介质和力学载荷联系起来。Gamry 可用于恒电位或恒电流阴极充氢，也可与慢应变速率拉伸、恒载荷、疲劳或氢渗透装置配合，控制氢进入速率和表面反应状态。

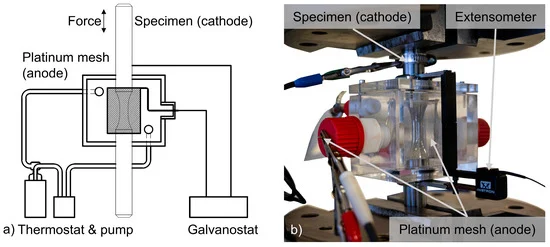

图6. 原位阴极充氢与疲劳加载耦合装置示例

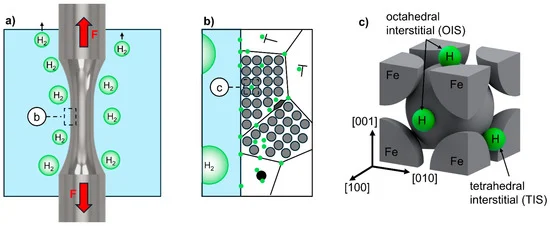

图7. 原位电化学充氢过程中氢吸附、扩散与陷阱作用的跨尺度示意

在公司业务表达中，可以把氢损伤评价拆成三个层次：第一层是电化学充氢条件建立，包括电解液、毒化剂、充氢电流密度或电位；第二层是力学响应测试，包括 SSRT、恒载荷、缺口拉伸或疲劳；第三层是断口与组织证据，包括 SEM 断口、夹杂物、焊缝组织、硬度梯度和裂纹路径。这样写，比单独说“能做氢脆试验”更专业，也更容易让客户理解试验边界。

七、能源与催化电化学：不止腐蚀，也能服务电池和电极材料头

Gamry 的物理电化学模块可覆盖 CV、LSV、CA、CP、计时库仑、旋转圆盘电极相关测试以及多步恒电位程序。对于电池、金属空气电池、超级电容、析氢/析氧/氧还原催化剂和传感器电极，常用指标包括峰电位、峰电流、起始电位、半波电位、Tafel 斜率、恒电位稳定性、恒流放电平台和 EIS 界面阻抗。

需要注意的是，能源电化学测试对样品制备一致性要求更高。催化剂墨水配比、负载量、旋转速率、iR 补偿、气体饱和、几何面积与电化学活性面积，都会影响结果。对于金属空气电池或牺牲阳极体系，单独看极化或 EIS 也不够，还应结合恒流放电、电压波动、产物膜形貌和阳极利用率。

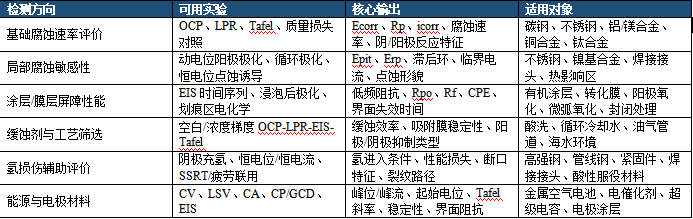

八、可做的实验项目

结语

腐蚀、涂层失效、点蚀萌生和界面退化，往往在宏观损伤出现前就已经反映在电化学信号中。依托 Gamry 电化学工作站，我司可提供开路电位、线性极化、动电位极化、循环极化、电化学阻抗谱及恒电位/恒电流等测试服务，用于金属耐蚀性评价、涂层/镀层防护性能分析、点蚀敏感性判断、电偶腐蚀评估、缓蚀剂筛选以及含氢环境辅助评价。

我们不仅提供测试数据，也可结合显微组织、腐蚀形貌和服役环境，对腐蚀原因和失效风险进行综合分析，为客户的材料选型、工艺优化、质量控制和失效分析提供技术支持。如您的产品面临腐蚀或电化学稳定性问题，欢迎联系我们制定针对性的检测方案。
