金属力学性能检测 · 技术参考指南
一、为什么金属力学性能不能只看一个数字？
在实验室里，同一块金属可以被拉伸、压缩、弯曲、冲击、反复循环或长时间加载。不同试验回答的是不同问题：弹性模量描述“有多难拉长”，屈服强度描述“何时开始留下永久变形”，断裂韧度描述“已有裂纹时还能承受什么”，疲劳与蠕变则把循环次数和时间纳入判断。
载荷路径 → 试样响应 → 曲线特征 → 断口与损伤 → 工程判定
因此，单独报出“强度 800 MPa”并不完整。至少还要知道这是屈服强度还是抗拉强度、试样方向与尺寸、试验温度和应变速率，以及材料最终以颈缩、解理、疲劳扩展还是蠕变断裂的方式失效。
图 1 先用两组公开研究中的拉伸曲线建立直觉：强度、均匀变形、加工硬化和断后塑性都来自曲线的不同位置，不能互相替代。

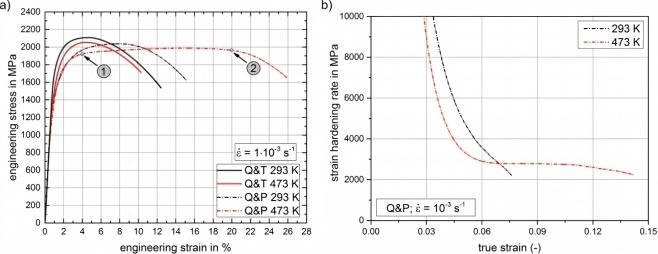

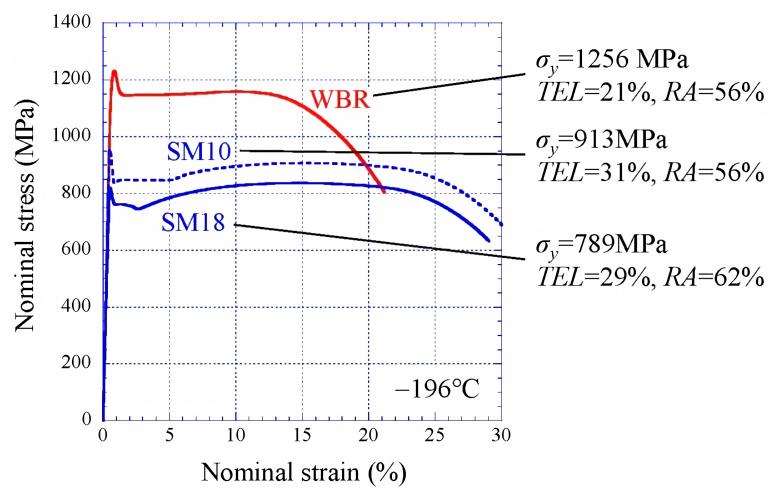

图 1 拉伸曲线中“强、塑、加工硬化”的不同信息。上：Inoue et al., 2021, Fig. 6，不同组织低碳钢试样在 −196 ℃ 下的名义应力—应变曲线；下：Frint et al., 2019, Fig. 1，固定应变速率下 Q&T 与 Q&P 钢在 293 K / 473 K 的工程曲线与加工硬化率。
二、实验设计：先问服役问题，再选试验
力学试验的起点不是设备清单，而是失效情景。先把载荷、温度、时间、环境、缺口与允许变形说清楚，再选择能复现主导机制的指标组合。
1. 取样与试样信息
轧制、锻造、焊接和增材制造材料往往具有方向性与位置差异。报告中应明确材料牌号与炉批、热处理状态、取样位置、轴线方向、试样几何、表面状态和加工方法。 对于薄板、小尺寸件、焊接接头和梯度材料，还要说明标距、厚度、缺口朝向、焊缝相对位置；否则不同实验室得到的“同一指标”可能并不可比。
2. 建议的试验组合
定义服役载荷：单调、冲击、循环、恒载，还是多轴组合。
确定控制变量：温度、应变速率、载荷比 R、频率、保载时间和环境。
识别最危险部位：表面、缺口、焊趾、夹杂、热影响区或高温区。
选择主指标：强度与塑性、冲击吸收能量、断裂韧度、S–N/ε–N 或蠕变。
配置辅助表征：硬度分布、断口、金相、残余应力和无损检测。
规定有效性判据：试样尺寸、约束、温控、对中、屈服判定和 run-out 规则。
.安排重复样与统计方案：区分材料散布、测量不确定度和异常值。
最后才做工程换算：仅在材料、状态和适用范围被验证时使用经验相关式。 一个实用原则是：筛选可以简，定型必须全。硬度适合快速比较，拉伸适合建立静载基线；涉及低温、裂纹、循环或高温寿命时，应增加相应专项试验。
三、准静态性能：从一条拉伸曲线读懂“刚、强、塑”
弹性模量 E 是弹性阶段应力—应变关系的斜率。它主要反映原子键合与晶体结构，对常规热处理造成的强度变化通常没有屈服强度那么敏感。 刚度与强度是两个维度：高强钢可以比低强钢更晚屈服，但两者的 E 往往接近；结构挠度受 E 与几何共同控制，不能仅凭 Rm 判断。
•弹性模量：弹性区斜率，关注仪器顺应性、引伸计精度和对中。
•泊松比：单轴弹性变形时横向应变与轴向应变之比。
•比例极限：应力与应变保持近似线性关系的上限。
•弹性极限：卸载后不出现可检测永久变形的近似上限。
•工程应用：梁板挠度、弹性回弹、振动与接触变形。
2. 屈服强度：从弹性响应进入显著塑性
有明显屈服平台的材料可报告上、下屈服强度；无明显屈服点时，常用规定塑性延伸强度 Rp0.2。判定方法必须与标准和设备采样设置一致。 屈服强度常用于限制永久变形，但它不是安全系数本身。真实构件还受应力集中、残余应力、多轴应力、尺寸效应和循环软化/硬化影响。
3. 抗拉强度与颈缩：峰值不等于断裂点
工程应力达到最大值时得到抗拉强度 Rm；此后试样通常发生局部颈缩，工程应力可能下降，但颈缩区的真实应力仍可继续上升。 因此，Rm 是最大工程载荷除以原始截面积，不应被写成“断裂时材料承受的应力”。描述断裂阶段应结合断后伸长率、断面收缩率和断口形貌。
•均匀延伸：颈缩前可分配到标距内的塑性变形。
•断后伸长率 A：与原始标距和试样比例相关，比较时必须带条件。
•断面收缩率 Z：反映断口附近局部塑性，对内部损伤较敏感。
•真实应力—应变：适合本构与成形分析，但颈缩后需局部测量或反演。 对板材成形，还可能关注加工硬化指数 n、塑性应变比 r 和屈服轨迹；这些参数不能由单个 Rm 推断。
4. 塑性：延伸率和断面收缩率要带条件
塑性不是“越大越好”的孤立指标。高塑性有利于成形和吸收局部过载，但零件还可能需要高屈服强度、耐磨性、尺寸稳定性或抗蠕变能力。 应变速率升高、温度降低、缺口约束增强或试样尺寸变化，都可能改变塑性表现。报告 A、Z 或均匀延伸时，应同时给出试样类型、标距和试验条件。 断口观察可帮助区分韧窝、解理、沿晶和混合断裂，但断口形貌是证据链的一部分，不能脱离载荷史与材料组织单独定因。
5. 压缩、弯曲与硬度：载荷模式不同，答案不同
压缩适合脆性材料、泡沫与高温成形等场景；弯曲把拉伸与压缩梯度叠加，可检验表面开裂和塑性变形能力。试样摩擦、跨距和圆角都会影响结果。 硬度是局部压入响应，适合快速筛查和梯度测量。硬度与抗拉强度之间的经验换算只对特定材料族、组织、硬度区间和试验方法成立；不能把换算值当作替代拉伸试验的通用定律。
四、失效不只发生在拉伸机上：冲击、断裂、疲劳与蠕变
当载荷更快、存在尖锐缺口、循环次数增加或温度升高时，主导机制会改变。图 2 展示缺口冲击中断裂形态与温度区间的对应关系。

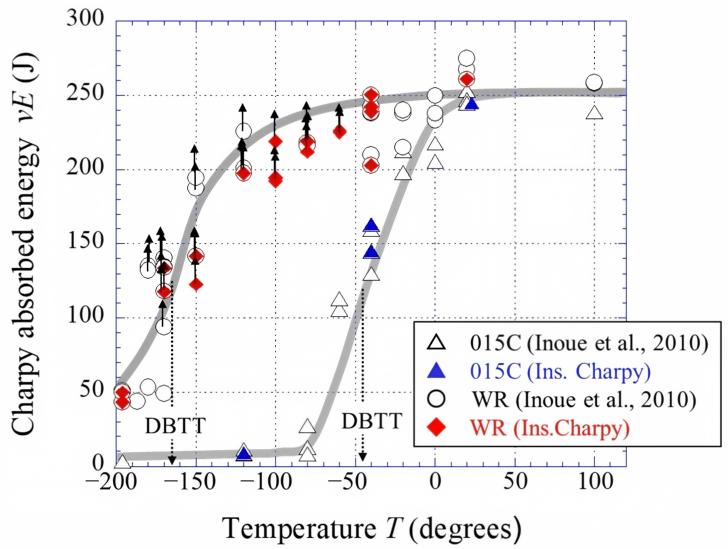

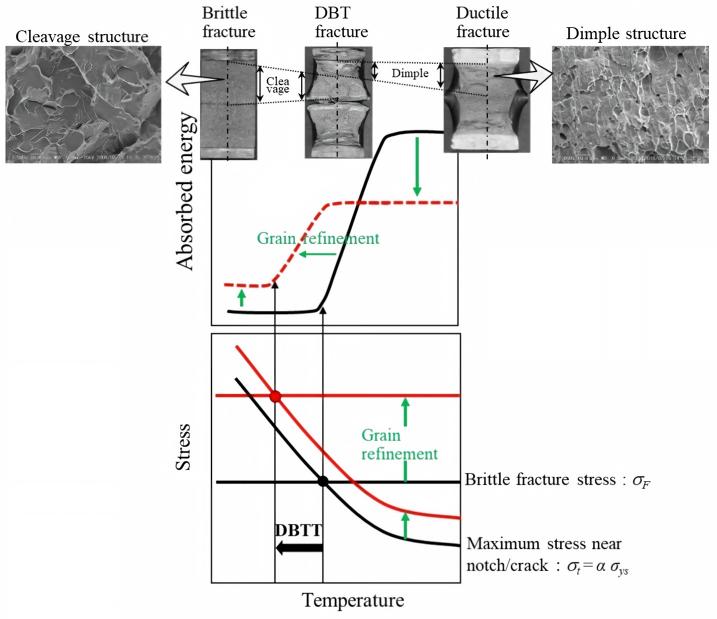

图 2缺口冲击中的温度、断裂形态与吸收能量
1. 夏比冲击：缺口、速率与温度共同决定结果
夏比 V 型缺口试验给出试样在规定摆锤冲击下的吸收能量，可用于批次比较和韧脆转变评估。对铁素体钢，温度系列比单点能量更能说明低温风险。 吸收能量受试样尺寸、缺口加工、温度均匀性和摩擦损失影响。小尺寸试样与标准尺寸结果不能在没有规则的情况下直接等同。 夏比能量不是材料常数，也不等于断裂韧度 KIC。前者是特定几何与高速弯曲下的总能量，后者要求裂纹、约束和有效性条件。 若项目关心管线止裂、厚壁构件或真实缺陷，应结合相应产品标准、断裂力学试验与结构评定，而不是仅设一个冲击能量门槛。 2. 断裂韧度：把裂纹尺寸带进判断 断裂力学把缺陷尺寸、应力与材料抗裂能力放在同一框架中。线弹性条件下常用 K；出现显著塑性时可采用 J 积分、CTOD 或阻力曲线。 试验得到的 KQ 只有在尺寸、裂纹形状、载荷和有效性判据均满足时才能报告为 KIC。对薄件或韧性较高材料，J–R 曲线往往更合适。 3. 强度—韧性不是同一坐标 提高强度常会压缩塑性区并增加缺口敏感性，但并非所有强化都必然牺牲韧性。晶粒细化、洁净度控制和多尺度组织设计可以缓和甚至部分打破这种冲突。 KⅠ = Yσ√(πa) 上式说明：在给定几何系数 Y 下，裂纹越长、名义应力越高，应力强度因子越大。工程上必须把可检出的缺陷尺寸与材料韧度一起评估。 强度用于回答无裂纹或小缺陷状态下的塑性失效，韧度用于回答裂纹存在时的失稳抗力；两者应分别报告。
4. 疲劳：一次不坏，不代表一千万次不坏
循环载荷可在名义应力低于单调屈服强度时引起裂纹萌生与扩展。S–N 曲线必须带载荷比 R、频率、波形、表面状态、环境和 run-out 定义；并非所有金属都存在可直接外推的“永久疲劳极限”。
五、检测质量控制：可靠结果必须满足哪些要求？
1. 试样制备不能改变被测对象 车削、磨削、线切割和抛磨可能引入加工硬化、残余应力、烧伤或圆角缺陷。试样最终尺寸、表面粗糙度、标距标记和缺口根部应满足相应标准。 涉及氢脆、表面处理或高强钢时，还要控制取样后的暴露时间、清洗和烘烤流程，防止制样过程改变材料状态.
2. 设备、引伸计与温控必须可追溯 力值、位移/应变、时间、冲击能量和温度测量应在有效校准状态内。拉伸对中、夹具滑移、系统顺应性与数据采样频率会直接影响屈服和断裂参数。 高温试验应记录升温、均温和温度梯度；低温冲击应控制转移时间。疲劳试验还应检查波形、频率、载荷比和试样发热。
3. 统计设计必须匹配离散性 金属的疲劳寿命、冲击能量和断裂参数通常比弹性模量更离散。样本量、重复性、截尾数据和异常值处理应在试验前规定，不能只挑“最好看”的一条曲线。 报告建议同时给出单值、均值/标准差或置信界限，并区分试样失效、夹具失效、无效试验和 run-out。
4. 观察、指标和工程结论应分开书写 高质量报告遵循“原始观察—标准化指标—工程解释”的顺序，避免把相关性写成因果、把筛选试验写成结构安全结论。 推荐表述｜“在规定试样、温度和加载条件下，材料获得 Rp0.2、Rm、A 和 Z；断口以韧窝为主。结果支持该批次在本标准范围内的静载性能判定，但不直接代表低温冲击、疲劳或含裂纹构件的安全裕度。” 这种写法既给出数据，也明确了证据边界。若要做结构寿命或失效分析，应再引入载荷谱、缺陷尺寸、环境、残余应力和相应失效准则。
六、常用现行标准及适用范围

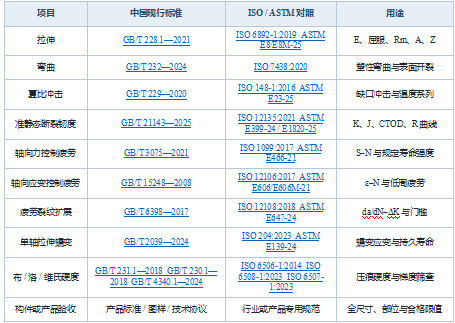

版本提示｜GB/T 21143 已更新为 2025 版并于 2026-05-01 实施；GB/T 2039 已更新为 2024 版。ISO 1099:2017、ISO 12106:2017 与 ISO 12108:2018 仍在发布状态，但已有修订项目推进，使用前宜再次核查。 标准解决“怎样测”，产品规范解决“测到多少算合格”。同一项目应同时核对方法标准、产品标准、图样和合同技术条件；表中未列出的行业专用要求仍可能优先适用。
七、这些指标的工程意义是什么？

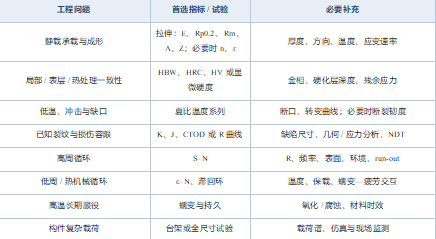

静载承载与成形 屈服强度约束永久变形，抗拉强度反映最大工程载荷，A、Z、n、r 等帮助判断成形与局部化风险。选材时应把强度、刚度、塑性和制造窗口一起考虑。 齿轮、渗层与表面工程 硬度梯度可快速检查表层强化与热处理一致性，但齿根疲劳、接触疲劳和脆裂还受残余应力、有效硬化层深度、夹杂与心部韧性控制。 疲劳与损伤容限设计 S–N/ε–N 数据支持循环寿命评估，da/dN–ΔK 和断裂韧度支持裂纹容限与检修间隔。二者通过裂纹萌生、扩展和临界失稳构成连续证据链。 高温部件与寿命管理 蠕变、持久与蠕变—疲劳数据用于锅炉、汽轮机、发动机和化工设备。长期外推必须说明模型、温度应力范围、材料批次和组织稳定性。 质量控制与材料研发 批量检验关注可重复、可追溯和判定一致；材料研发还要结合组织、断口与机制建立“成分—工艺—组织—性能”关系，避免只追求某一峰值指标。
八、最常见的误区
“抗拉强度就是断裂强度”——Rm 对应工程应力峰值，断裂点通常已发生颈缩，两者不是同一位置。 •“强度高，刚度一定高”——强度控制屈服与承载，弹性模量控制弹性变形；常见钢种强化后 E 的变化远小于强度变化。 •“硬度可以直接换算所有金属的抗拉强度”——换算只对经过验证的材料族、组织和范围有效，不能替代规定的拉伸试验。 •“夏比吸收能量就是断裂韧度”——夏比能量依赖试样与冲击条件；K、J、CTOD 还要求预制裂纹、约束与有效性判据。 •“应力低于屈服强度就不会疲劳”——局部应力集中和循环损伤可在名义应力低于屈服强度时导致裂纹。 •“所有金属都有明确疲劳极限”——许多合金只能在规定循环数下报告疲劳强度，不能无限外推。 “高于 0.4Tm 就一定发生工程蠕变”——0.4Tm 只是常见经验量级，是否需要蠕变评估取决于材料、应力、时间、环境和允许变形。
结语
金属力学性能检测的核心，不是把试样送进设备后得到一串数字，而是用正确的载荷路径、有效试样、可追溯测量和清楚的证据边界回答工程问题。 当强度、塑性、冲击、断裂、疲劳与蠕变被放在同一张“服役地图”上，检测报告才真正从合格判定走向失效预防与可靠性设计。
