回火温度升高， 钢就一定更耐点蚀吗？
回火，是把强度、韧性和残余应力重新调到平衡点的过程。
但对含Cr钢而言，它还在悄悄改写另一张表：有多少Cr仍留在基体中构建钝化膜，又有多少Cr被碳化物、碳氮化物或其他第二相“锁走”。这正是耐点蚀性随回火温度变化时，常常出现反直觉结果的根源。 其他钢种的研究至少画出了三类曲线：随温度持续下降、在500–550 ℃附近跌入谷底后回升，以及在特定组织条件下随温度升高反而改善。单看“温度高低”，无法判断谁更耐点蚀。
什么叫“耐点蚀性变好”？
最常用的直接指标是点蚀电位 Epit：数值越正，通常意味着稳定点蚀越难启动。保护电位或再钝化电位反映蚀坑停止扩展、表面重新钝化的能力；循环极化曲线中的滞后环则提示点蚀扩展与再钝化之间的竞争。若极化曲线连稳定钝化区都消失，就不应再把它仅仅表述成“Epit降低”，而应称为失钝化或钝化崩塌。

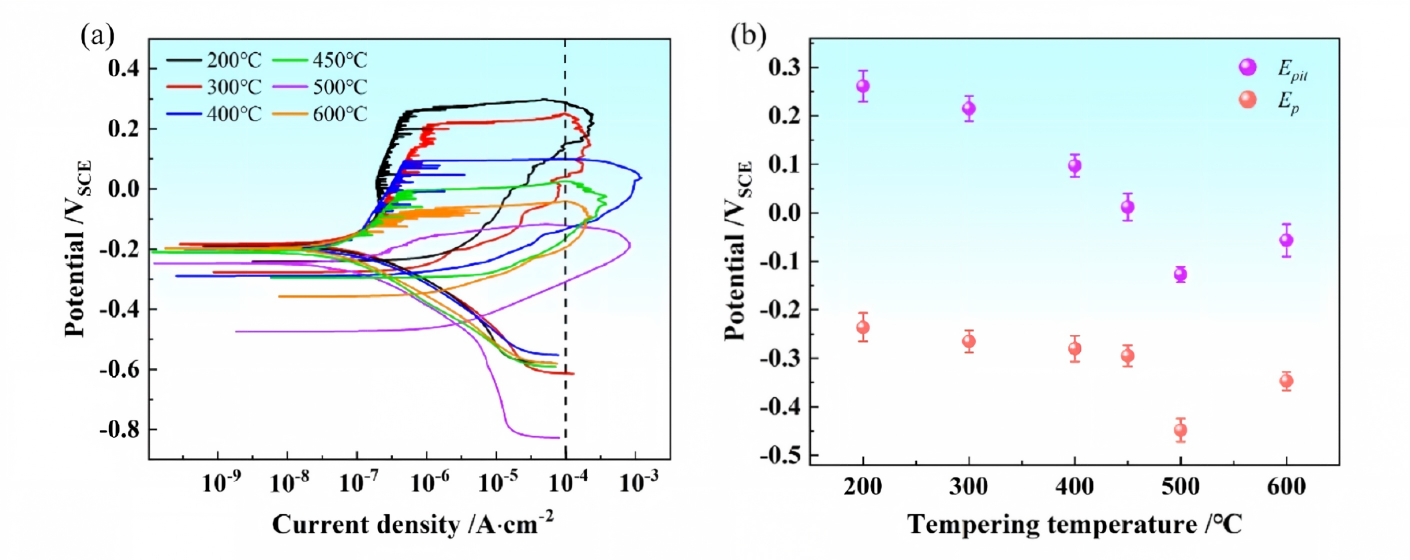

图1 原论文中的循环极化曲线及 Epit/Ep 随回火温度变化图（作为曲线读法示例）
7项核心研究：同一个“升温”，画出三种曲线

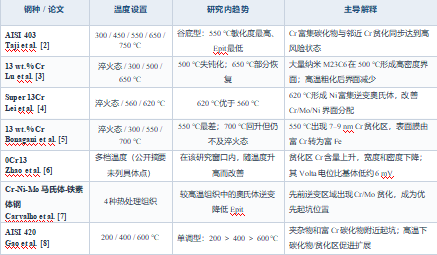

为避免把总体腐蚀、失重或锈层变化偷换成点蚀结论，本文优先纳入报告 Epit、再钝化、亚稳态点蚀、点坑起源或直接失钝化证据的研究。不同论文的介质、参比电极、扫描速率和表面状态不一致，因此下表比较的是“各研究内部的相对趋势”，而不是跨论文硬比绝对电位。
一、最常见的曲线：中温回火把耐点蚀性拉入谷底
AISI 403：550 ℃是敏化与点蚀的重合点
Taji等将AISI 403在300、450、550、650和750 ℃回火，并在3.5 wt.% NaCl中评估敏化与点蚀。结果并不是简单的“温度越高越差”，而是在550 ℃出现清晰谷底：该状态的敏化度最高，同时点蚀电位最低。[2] 这条曲线的价值在于，它把微观组织和电化学结果直接连了起来。Cr富集碳化物析出后，邻近基体的Cr被抽走，局部钝化膜保护性下降；温度继续升高后，Cr回扩散可能逐步修复贫化区，因此耐点蚀性才有机会回升。
传统13Cr：500–550 ℃可能不是“低Epit”，而是“失钝化”
Lu等比较了淬火态以及300、500、650 ℃回火的13 wt.% Cr马氏体不锈钢。300 ℃主要形成纳米ε-M3C；到了500 ℃，大量细密的富Cr M23C6析出，碳化物/基体界面数量激增、间距缩短，保护性钝化膜难以连续形成，极化曲线出现突发性劣化和失钝化。650 ℃时碳化物粗化，界面密度下降，钝化有所恢复，但仍不能等同于淬火态。[3] 当稳定钝化区消失时，Epit往往已无法按常规方式可靠定义。企业报告应写“失钝化/钝化崩塌”，而不是简单写成“点蚀电位较低”。 Bonagani等在300、550和700 ℃回火的13 wt.% Cr钢中得到相似谷底：550 ℃样品甚至在自腐蚀电位附近就发生点蚀。TEM显示该状态存在大量纳米M23C6，其界面处Cr贫化区宽约7–9 nm；XPS则显示表面膜从淬火态的富Cr特征转为富Fe特征。700 ℃虽出现回升，但所有回火态总体仍弱于奥氏体化—淬火态。[5]
2026年X30Cr13数据再次锁定550 ℃风险窗
Evia Ocampo等对X30Cr13（AISI 420B）进行系统热处理参数扫描，发现临界点蚀电位从200 ℃起已开始下降，在550 ℃达到约122 mVAg/AgCl的最低值；600和650 ℃虽有小幅回升，但仍显著低于更均匀固溶状态。[10] 这说明“谷底后回升”不等于“已经恢复到安全起点”。
二、第二类曲线：温度越高，耐点蚀性持续下降
AISI 420：200、400、600 ℃三个点呈单调下降
Gao等对AISI 420设置200、400和600 ℃三个代表性回火点，研究内的耐点蚀排序为200 ℃ ＞ 400 ℃ ＞ 600 ℃。点蚀优先从夹杂物和富Cr碳化物附近启动；回火温度升高后，碳化物数量和相连的Cr贫化区增加，既提供更多萌生位置，也为点蚀扩展建立通道。[8] 这项研究没有设置500–550 ℃密集采样，因此“200/400/600 ℃单调下降”不能用来否定其他钢种在500–550 ℃出现谷底后回升的结果。
M390粉末冶金工具钢：450–550 ℃进入失钝化区
Yin等对M390在250–550 ℃范围进行双回火。随温度升高，Epit和极化电阻逐步下降；450、500和550 ℃均出现失钝化。更直观的是，未溶M7C3周围的Cr贫化区由约62 nm扩展到203 nm，区内Cr含量持续降低；450–550 ℃样品的低频阻抗/极化电阻也由约10^5 Ω·cm²量级降至约10^3 Ω·cm²量级。[9] 这项结果提示：粉末冶金能够改善宏观偏析，却不能自动消除热处理引发的局部Cr再分配。若高温回火是为了二次硬化，耐磨性与耐点蚀性之间仍可能发生正面冲突。
三、第三类曲线：温度升高后，耐点蚀性反而改善
0Cr13：升温后，贫化区的“宽度、密度和最低Cr”一起变好
Zhao等的0Cr13研究给出了与传统13Cr谷底型不同的方向：在其考察的温度窗口内，耐点蚀性随回火温度升高而增强。不同状态的析出物均为M23C6，Cr贫化区的Volta电位比基体低约6 mV并会优先溶解；但随温度升高，贫化区内Cr含量提高，宽度和密度下降，弱钝化区域减少，点蚀数量随之降低。[6]
Super 13Cr：620 ℃形成的逆变奥氏体带来回升
Lei等比较了Super 13Cr的560和620 ℃回火状态。620 ℃样品沿马氏体板条界形成Ni富集逆变奥氏体，相比不含该相的560 ℃样品，表现出更高Epit、更低腐蚀电流密度和更好的亚稳态点蚀抗力。TEM-EDS显示，有利的Cr/Mo/Ni界面分配是关键，而不是“奥氏体”这个相名本身。[4]
四、逆变奥氏体为什么有时保护、有时反而促蚀？
Carvalho等在低碳Cr-Ni-Mo马氏体-铁素体不锈钢中观察到另一面：较高温回火引起的奥氏体逆变及其他组织转变降低了Epit，点蚀优先在曾经逆变、且Cr/Mo贫化的区域启动。试验采用65 ℃、CO2饱和、192 g/L NaCl的强氯化物环境，化学和结构不均匀性被显著放大。[7] 逆变奥氏体是否有益，取决于它及其邻域的Cr、Mo、Ni分配、缺陷水平和钝化膜稳定性。相同相名可以对应完全不同的局部化学，因此不能把“逆变奥氏体含量越高越耐蚀”当作通则。
五、把这些研究放在一起：回火时有三只“时钟”同时在走
析出时钟：C、N开始扩散，M3C、M23C6、M7C3或碳氮化物形核长大；Cr/Mo被消耗，活性界面增加，点蚀风险上升。
.扩散修复时钟：温度或时间继续增加后，Cr回扩散、碳化物粗化、界面密度降低，局部成分可能重新均匀，耐点蚀性因此回升。
相变与膜层时钟：逆变奥氏体、铁素体比例、位错密度和表面Cr2O3/Mo氧化物含量同步变化，决定Cl−能否穿过缺陷以及蚀坑能否再钝化。 三只时钟谁先到、谁占主导，取决于钢的C/N/Cr/Mo/Ni配比、初始碳化物、奥氏体化状态、回火时间和冷却方式。因此，同样写着“550 ℃回火”，不同钢种的耐点蚀曲线可以完全不同。

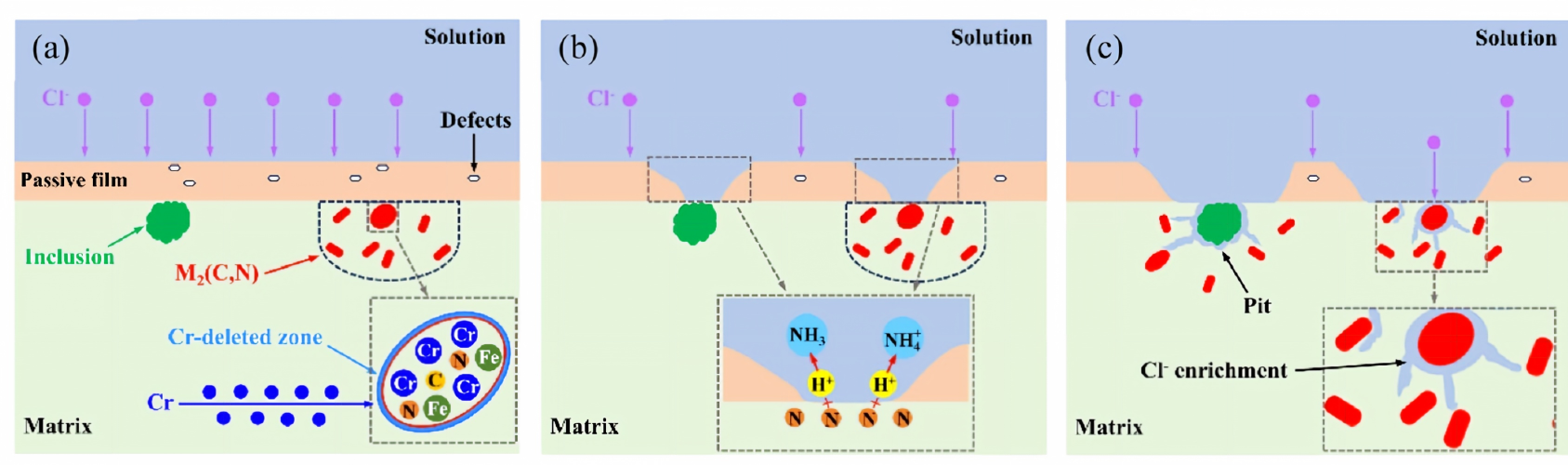

图3 原论文中的点蚀形成示意：弱钝化区破裂、Cl−进入并在夹杂物/析出相附近扩展
六、给企业热处理验证与失效分析的5条建议
不要只取200/400/600 ℃三个点。对含Cr马氏体钢，建议在450–600 ℃加密采样；500–550 ℃常是敏化或失钝化高风险窗。
把“温度曲线”升级为“温度 × 时间”地图。同一温度下，细密析出、粗化和回扩散发生在不同时间尺度；只报温度可能掩盖真正的工艺窗口。
.固定测试体系，再谈工艺优劣。介质、温度、脱气、参比电极、扫描速率、表面粗糙度和预钝化时间都必须一致；不同论文的绝对Epit不可直接横比。
电化学与显微证据要成套。建议至少组合循环极化/Epit-Ep、EIS、DL-EPR或敏化测试、蚀坑三维形貌、析出相鉴定与Cr贫化线扫；必要时补充XPS钝化膜分析。
强度与耐点蚀性必须共同签字。低温回火往往更利于耐蚀，高温回火可能更利于回火稳定或二次硬化。最终窗口应同时满足硬度、韧性、尺寸稳定性和目标介质下的局部腐蚀指标。 热处理全过程记录 + 硬度/韧性 + Epit/Ep + EIS + 点坑深度/体积 + 析出相与Cr贫化证据。若缺少点蚀终点，就不要把“总体腐蚀较轻”写成“耐点蚀性更好”。
结语：温度不是答案，组织均匀性才是
多篇高水平研究共同说明，回火温度对耐点蚀性的作用不是一条简单直线。500–550 ℃之所以反复成为高风险区，是因为细密富Cr析出物大量形成，而Cr回扩散尚不足以修复贫化区；更高温能否带来恢复，则要看碳化物粗化、元素回扩散和逆变奥氏体的局部化学是否真正有利。 因此，企业在选择回火制度时，真正应该问的不是“哪一个温度最耐蚀”，而是：在我们的钢、保温时间、冷却方式和服役介质下，哪一个工艺窗口能让强韧性达标，同时把局部Cr/Mo贫化和钝化膜缺陷控制在可接受范围内？
把回火曲线做成组织—性能—腐蚀的联合地图，
才是从“经验温度”走向“可验证工艺”的关键一步。 参考文献
[1] Liu Z., Cao D., Wu H., et al. Clarify the influence of tempering temperature on pitting corrosion behavior of Co-containing high-nitrogen martensitic stainless steel. Corrosion Science, 271 (2026) 114176. https://doi.org/10.1016/j.corsci.2026.114176 [2] Taji I., Moayed M.H., Mirjalili M. Correlation between sensitisation and pitting corrosion of AISI 403 martensitic stainless steel. Corrosion Science, 92 (2015) 301–308. https://doi.org/10.1016/j.corsci.2014.12.009 [3] Lu S.-Y., Yao K.-F., Chen Y.-B., et al. The effect of tempering temperature on the microstructure and electrochemical properties of a 13 wt.% Cr-type martensitic stainless steel. Electrochimica Acta, 165 (2015) 45–55. https://doi.org/10.1016/j.electacta.2015.02.038 [4] Lei X., Feng Y., Zhang J., et al. Impact of Reversed Austenite on the Pitting Corrosion Behavior of Super 13Cr Martensitic Stainless Steel. Electrochimica Acta, 191 (2016) 640–650. https://doi.org/10.1016/j.electacta.2016.01.094 [5] Bonagani S.K., Bathula V., Kain V. Influence of tempering treatment on microstructure and pitting corrosion of 13 wt.% Cr martensitic stainless steel. Corrosion Science, 131 (2018) 340–354. https://doi.org/10.1016/j.corsci.2017.12.012 [6] Zhao Y., Liu W., Zhang T., et al. Assessment of the correlation between M23C6 precipitates and pitting corrosion resistance of 0Cr13 martensitic stainless steel. Corrosion Science, 189 (2021) 109580. https://doi.org/10.1016/j.corsci.2021.109580 [7] Carvalho R.N., Rincon Troconis B.C., Pioszak G., Ynciarte V., Scully J.R. Effect of microstructure on the pitting susceptibility of a martensitic-ferritic stainless steel: A corrosion-metallurgical study. Corrosion Science, 202 (2022) 110277. https://doi.org/10.1016/j.corsci.2022.110277 [8] Gao B., Xu T., Wang L., et al. Achieving a superior combination of tensile properties and corrosion resistance in AISI420 martensitic stainless steel by low-temperature tempering. Corrosion Science, 225 (2023) 111551. https://doi.org/10.1016/j.corsci.2023.111551
