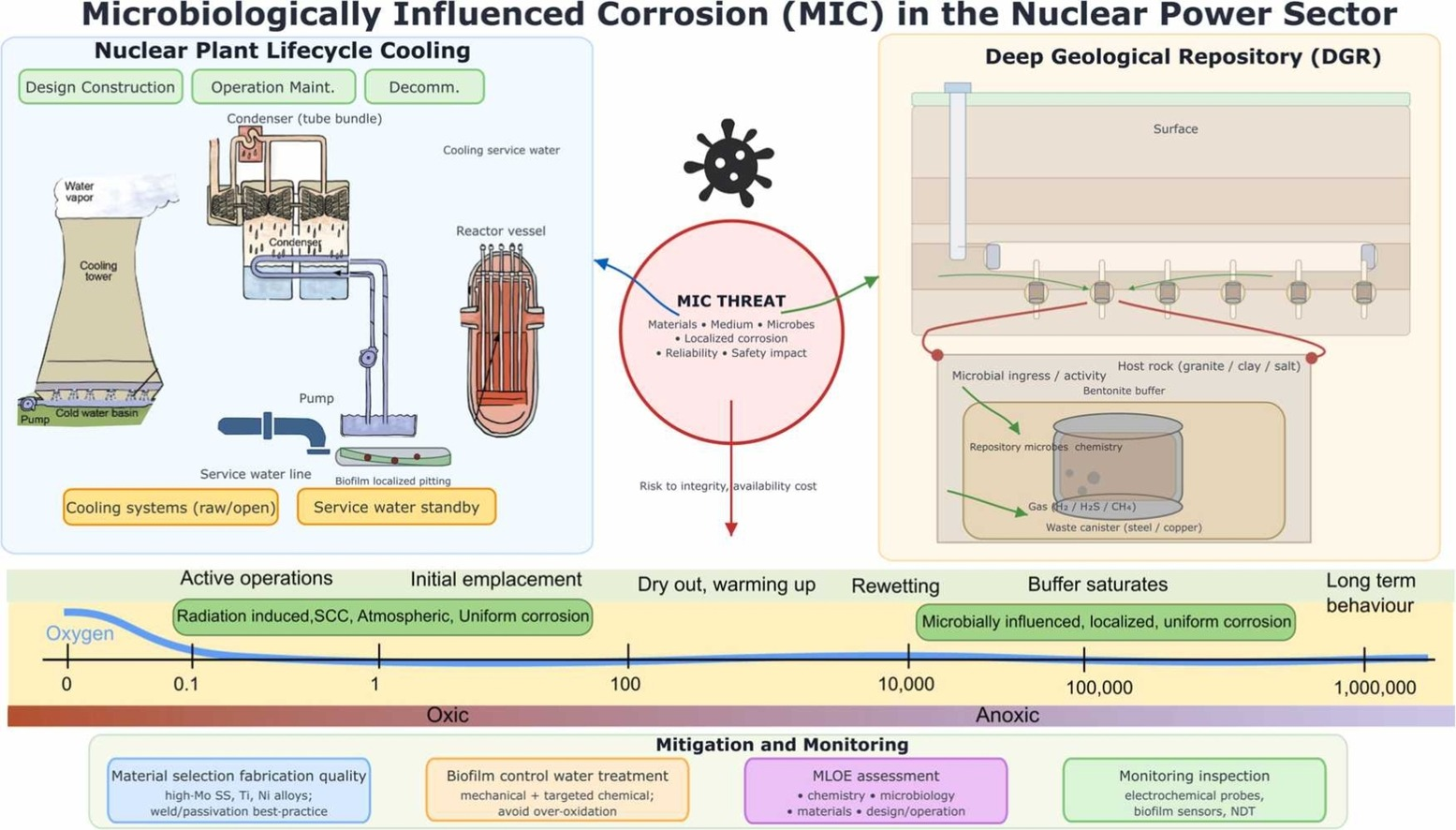

核能系统中的“隐形腐蚀”： 微生物影响腐蚀（MIC）为何值得重新重视？

在核电站的腐蚀管理中，应力腐蚀开裂、流动加速腐蚀和晶间腐蚀通常更容易进入工程人员的视野，而微生物影响腐蚀（MIC）却长期处在一种相对尴尬的位置：大家知道它可能存在，但真正判定起来并不容易。近期相关综述指出，MIC 不能简单理解为“细菌导致的腐蚀”，它更接近于一种由微生物活动、材料表面状态、水化学条件以及运行工况共同作用形成的局部腐蚀过程。尤其是在原水冷却系统、辅助水系统、停机后水体滞流区域，以及核废物长期贮存和处置环境中，MIC 可能以较隐蔽的方式参与材料退化，因此有必要把它重新纳入核能系统腐蚀老化管理的重点视野。

一、MIC 的关键不只是有菌，而是局部环境被改写

MIC 的核心并不是在系统中检出某一种细菌就可以下结论，而是微生物在材料表面形成生物膜后，能够持续改变金属/介质界面的局部化学条件。生物膜由细胞和胞外聚合物基质构成，它像一层具有选择性传质能力的“软沉积层”，使膜下区域的 pH、溶解氧、离子浓度和氧化还原状态都不同于主体水环境。正是在这种微尺度差异中，点蚀、缝隙腐蚀、垢下腐蚀和局部穿孔才更容易被触发。

这也是 MIC 难以诊断的原因之一。传统腐蚀可以通过电位、电流密度、腐蚀产物和金相形貌建立较清晰的逻辑链条，而 MIC 往往需要同时回答几个问题：微生物是否存在，是否具有相应代谢功能；局部水化学是否被生物膜改变；腐蚀形貌是否符合膜下局部腐蚀特征；材料状态、焊缝、沉积物、流速和运行历史是否为生物膜建立提供了条件。

二、核电系统为什么容易低估 MIC？

核电设施通常拥有更严格的材料选择、水化学控制、检修制度和运行规范，因此 MIC 的发生频率未必高于常规工业冷却系统。然而，核电系统对安全性、可用率和维修窗口高度敏感，即使 MIC 在统计占比中并不突出，一旦导致换热器穿孔、辅助系统堵塞、局部泄漏或安全相关备用系统退化，其工程后果仍然不可忽视。

论文引用的行业数据表明，在 1995—2004 年导致核电站停堆的腐蚀相关失效模式中，MIC 占比约为 5.3%。这个数字的意义并不在于 MIC 是最主要失效模式，而在于它已经进入真实停堆事件的统计范围，并且其诊断难度远高于许多经典腐蚀类型。对于核电老化管理而言，低频并不等同于低风险，尤其在系统冗余、长期服役和延寿运行背景下，隐藏在辅助回路中的局部破坏更值得提前识别。

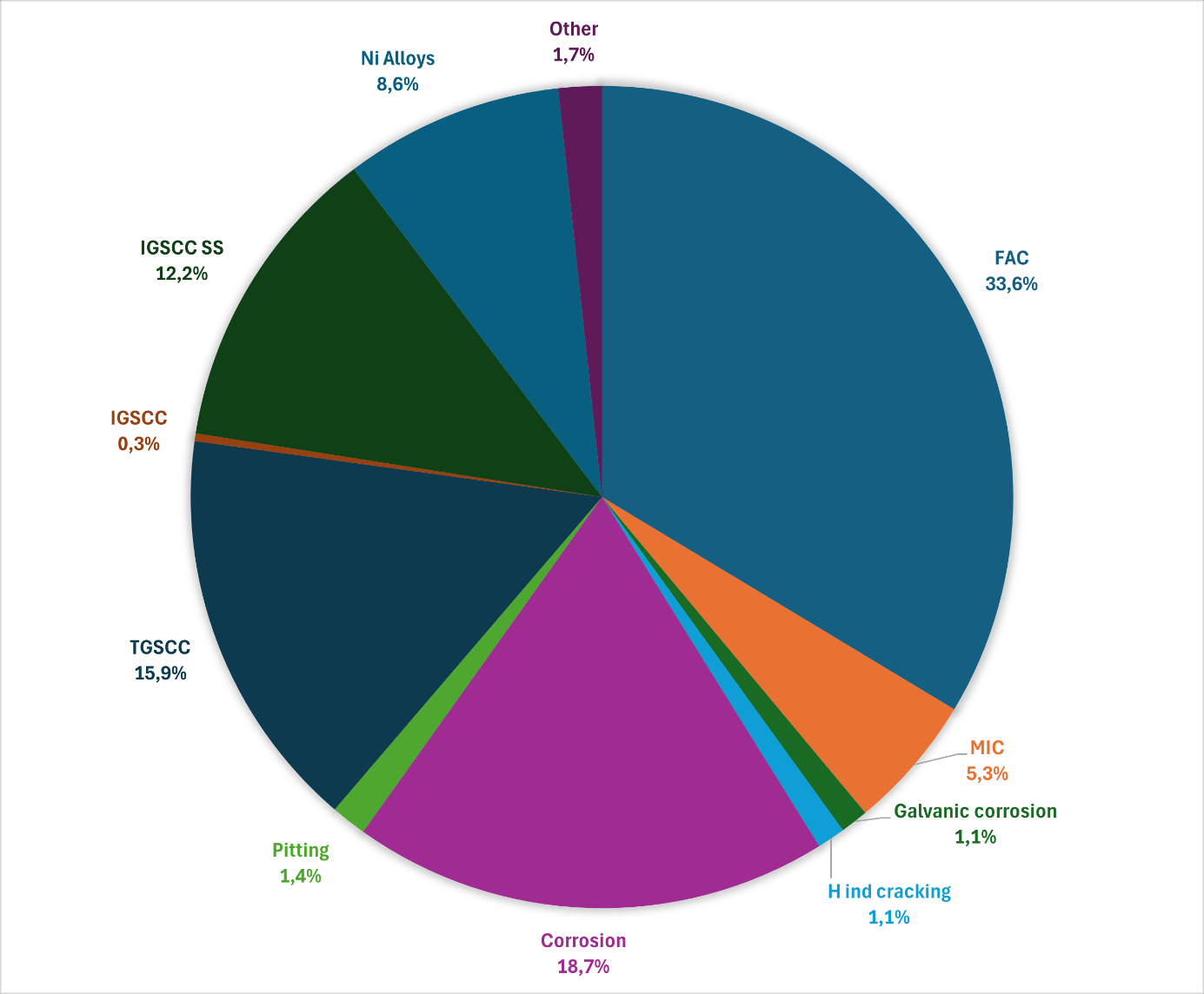

图1. 腐蚀相关停堆失效模式分布

三、研究热度并不低，但工程证据仍然分散

从文献计量结果来看，核能领域有关 MIC 的研究并不是空白。该综述以 Scopus 和 Web of Science 数据库中的文献为基础，又经过人工筛选和补充，最终纳入 284 篇相关研究，其中有 165 篇直接涉及核能环境下的 MIC 问题，内容覆盖核电冷却系统、换热器、乏燃料水池以及核废物处置等场景。早期研究更多围绕核电冷却水系统展开，随着相关问题逐渐受到关注，研究对象也开始延伸到一般工业冷却系统和深地质处置环境。

但论文也指出，目前这一方向的研究基础仍不够集中。很多现场腐蚀速率数据比较缺乏，一些工程报告和会议资料没有被主流数据库完整收录，不同国家、不同研究机构之间的合作也较为分散。也就是说，MIC 在核能领域已经被注意到，但现有认识还没有充分转化为统一的现场诊断方法和可用于比较分析的定量数据体系。

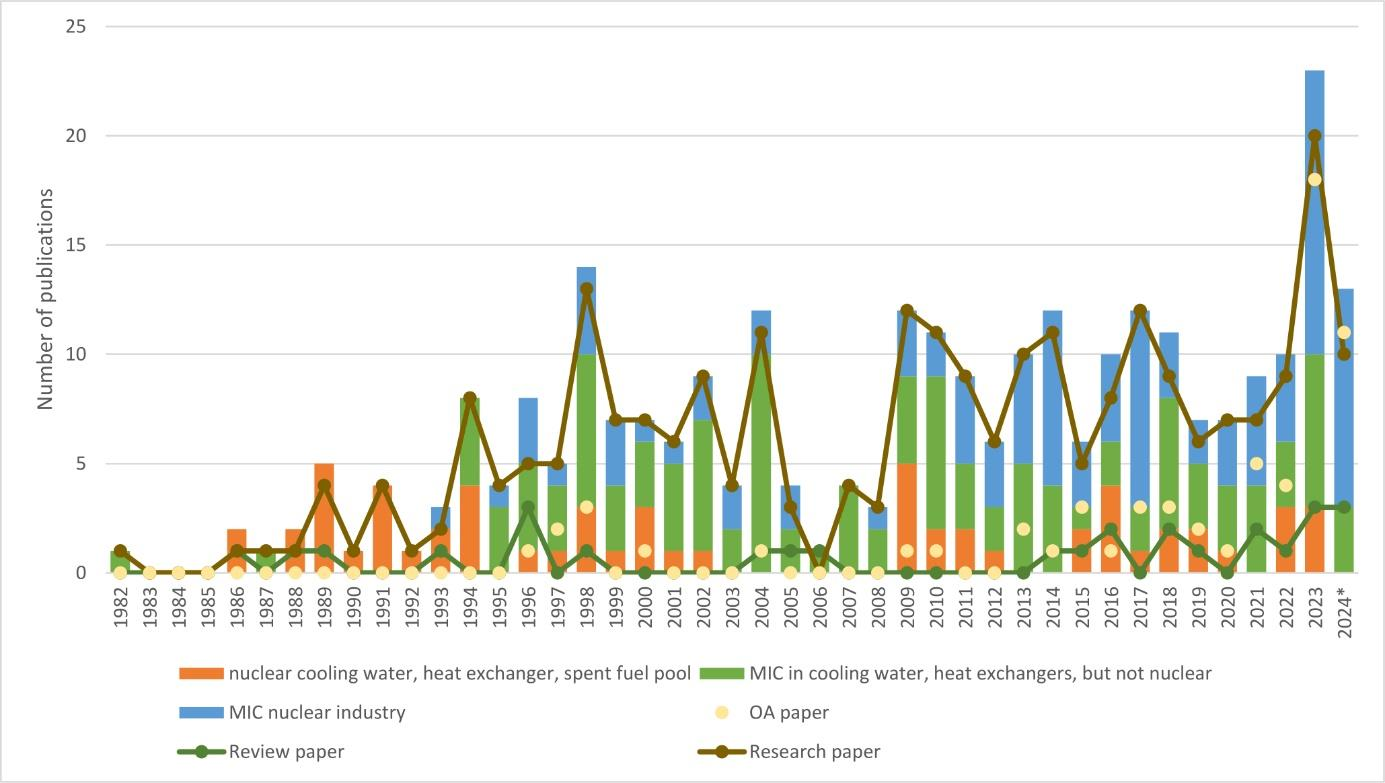

图2. 1982—2024 年 MIC 相关研究年度发表趋势

从发表来源、国家分布以及机构合作情况看，核能领域 MIC 研究并没有集中在某一个固定方向，而是散落在腐蚀科学、材料服役、核废物处置和工业冷却水处理等相互交叉的研究范围内。现有认识主要来自 NACE/AMPP 会议论文、腐蚀类期刊论文以及核能行业相关技术报告，这些资料共同支撑了目前对 MIC 风险的判断。只是由于研究对象涉及的系统差异较大，材料类型和水化学条件也不完全一致，不同研究结果之间还很难直接进行横向比较。

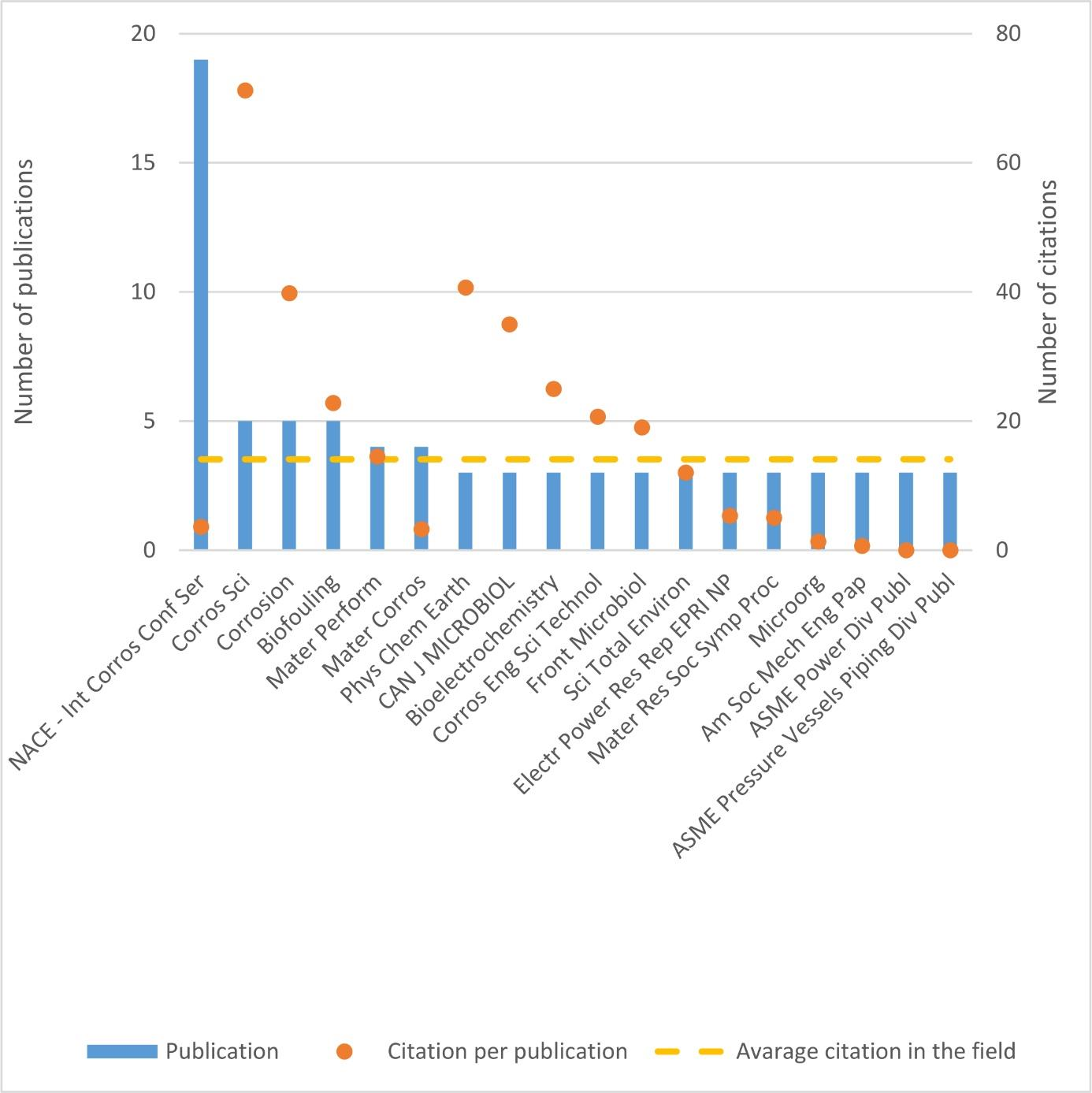

图3. 核能系统 MIC 研究的主要发表来源。文献分布较分散，反映出该议题具有明显跨学科特征。

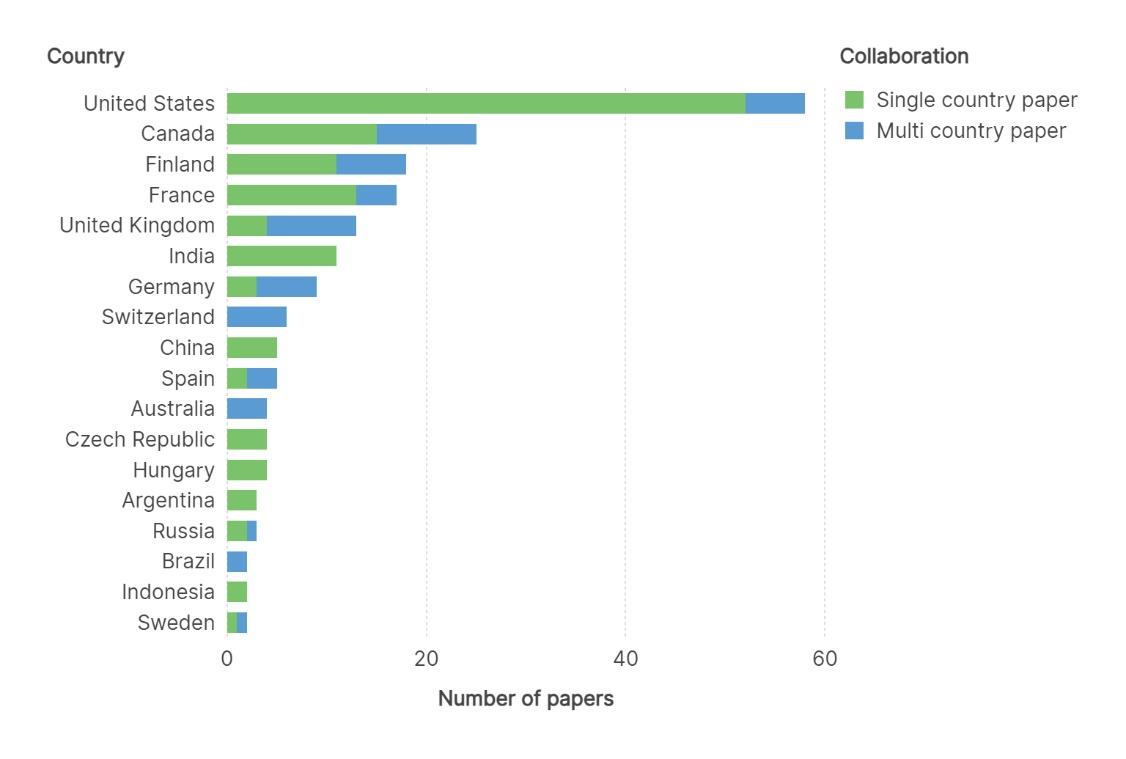

图4. 相关研究的国家分布与合作模式。美国、加拿大、芬兰和法国贡献较多，但国际合作比例仍然有限。

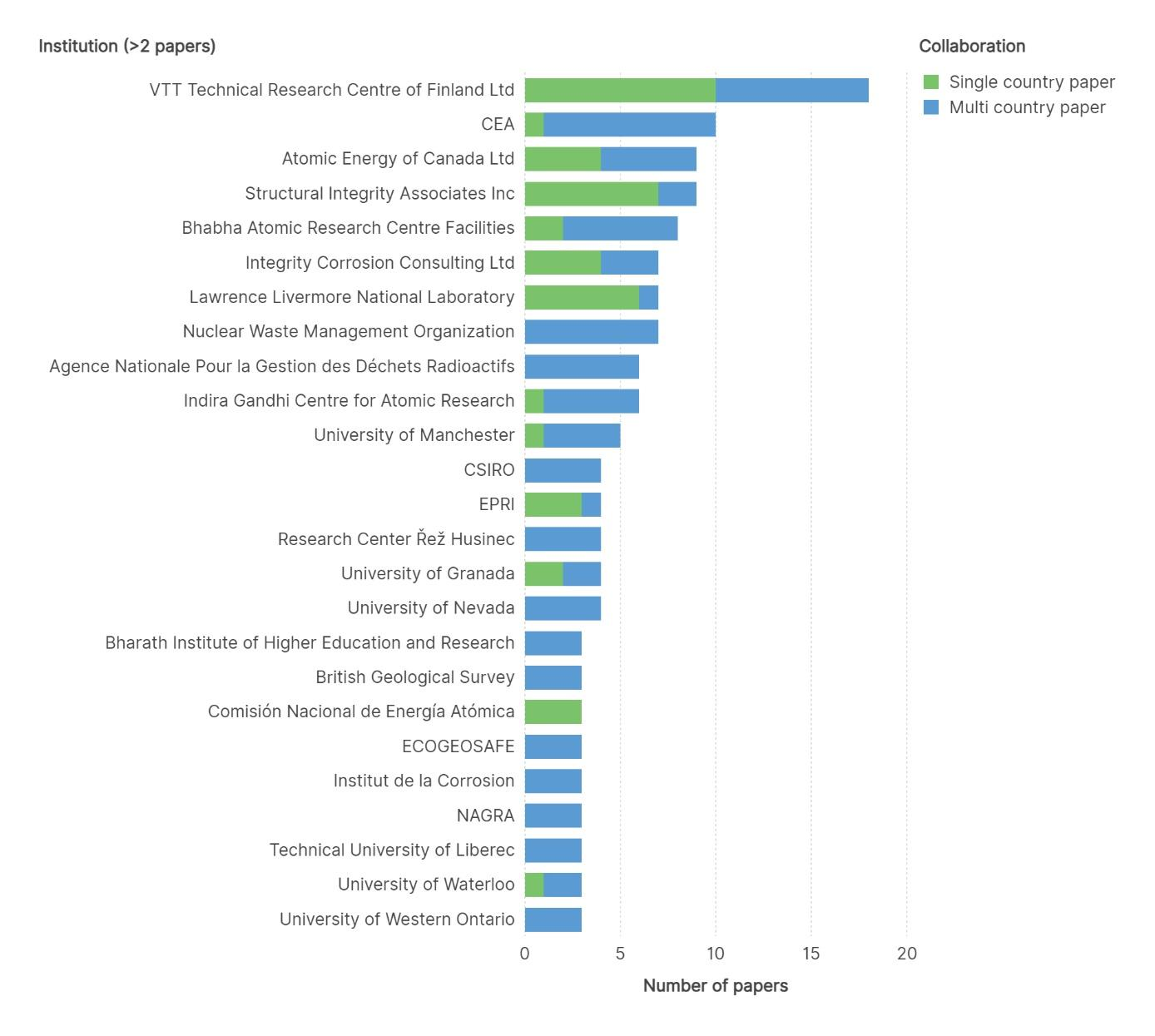

图5. 相关研究机构及合作强度。研究网络以少数核能与废物管理机构为核心，跨国协同仍有提升空间。

四、MIC 热点：原水系统、冷却塔、凝汽器和备用回路

核电站中最容易出现 MIC 风险的区域，通常不是高温主回路。主回路在正常运行时温度较高，通常不利于微生物存活；真正值得关注的是与水长期接触、温度较低、流速较低或存在间歇运行的系统。论文将原水系统、最终冷却系统、冷却塔、凝汽器、服务水系统、备用与冗余安全系统以及乏燃料水池列为重点关注对象。

原水系统是典型敏感区域。海水、河水、湖水、地下水或回用水会带入微生物、颗粒物、有机物、硫酸盐、硝酸盐、氨氮和盐分，这些成分共同影响微生物群落与局部电化学过程。冷却塔和开式冷却回路温暖、潮湿、含氧且容易积垢，具备生物膜快速生长的条件。服务水系统和应急柴油发电机冷却回路等备用系统，则可能因长期低流速或滞流而形成稳定生物膜。

凝汽器比较特殊，MIC 和生物污垢带来的影响不只停留在材料腐蚀上，还会直接反映到换热效率上。论文提到，生物膜本身的导热能力远低于金属，即便厚度只有约 100 μm，也可能让凝汽器的传热性能明显下降。类似现象在海水冷却系统和工业换热器中也有较多报道，生物污垢一旦持续积累，设备能效就会受到影响。对核电站来说，这并不是单纯的腐蚀失效问题，还会牵涉机组运行效率、清洗维护频次以及后续检修成本。

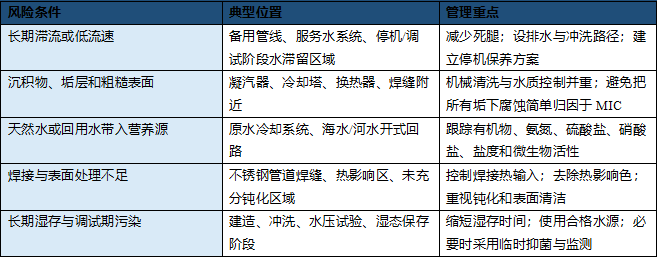

五、工程上应优先盯住哪些条件？

六、材料选择重要，但不能替代系统管理

材料类型会在很大程度上影响 MIC 的发生倾向。碳钢、低合金钢、300 系奥氏体不锈钢、铜合金、混凝土以及部分聚合物材料，在合适的水化学和微生物条件下都可能受到影响。钛合金和高镍铬合金一般被认为具有较好的抗 MIC 能力，但这并不意味着它们在所有环境中都不会发生问题。对于不锈钢来说，PREN 值和 Mo 含量可以作为判断抗点蚀能力的参考，不过真实服役中的 MIC 受水质、流速、沉积物、微生物群落和表面状态共同制约，不能简单用某一个材料参数来代替实际抗 MIC 性能。

这一点对工程实践非常关键。高等级材料可以降低风险，但如果系统中仍存在滞流、沉积物、焊缝缺陷、粗糙表面和不稳定水化学，那么局部腐蚀仍可能发生。MIC 管理不能简化为“换更贵的材料”，而应从设计、施工、调试、运行和检修全过程降低生物膜形成和局部电化学失衡的机会。

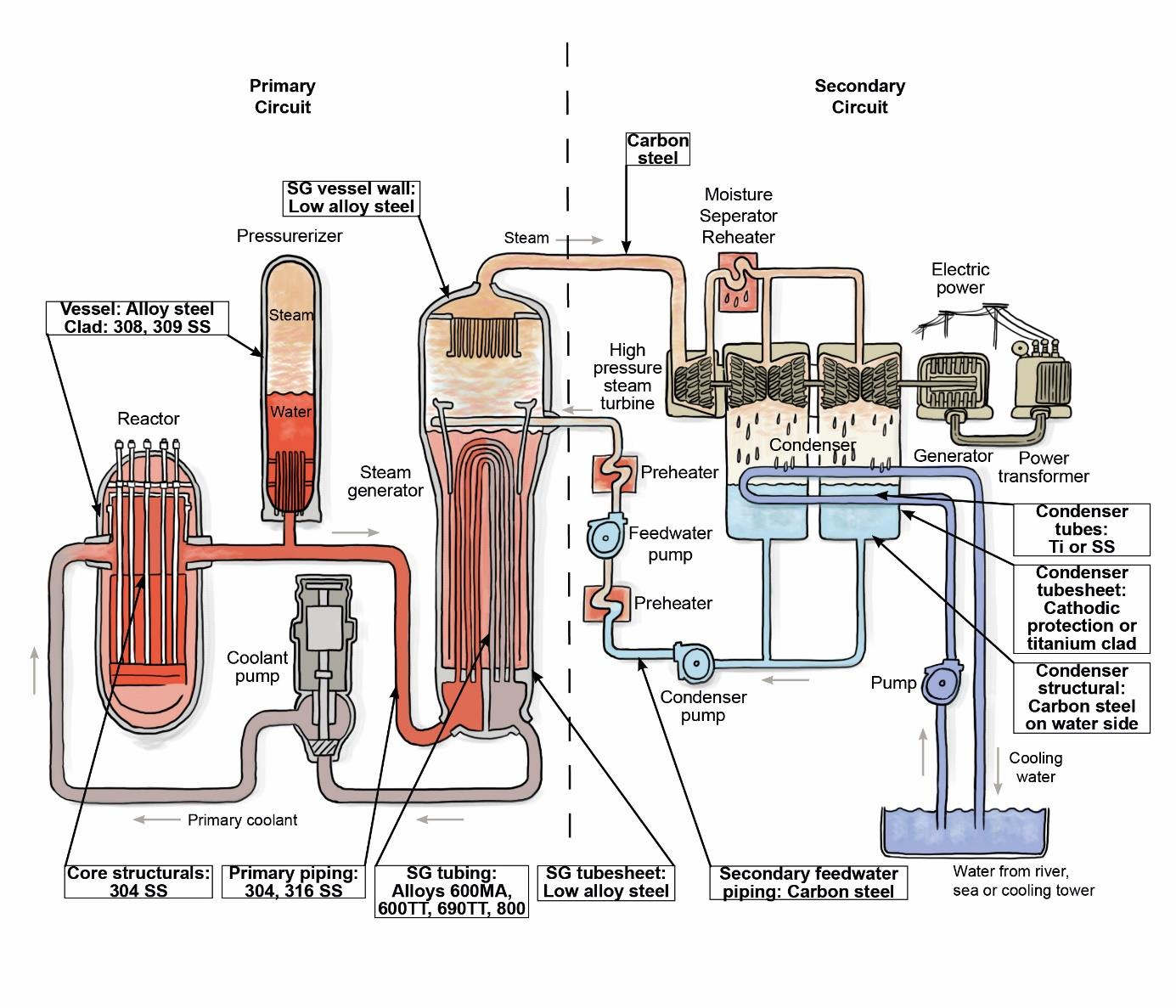

图6. 压水堆主要材料与回路分布。不同回路涉及碳钢、不锈钢、镍基合金、铜合金、钛合金、混凝土和聚合物等材料，MIC 风险需要结合具体介质与运行条件判断。

七、乏燃料水池与深地质处置：MIC 的时间尺度被进一步拉长

相比正在运行的核电站，乏燃料水池和深地质处置系统中的 MIC 问题更难用短期服役经验来判断，其不确定性主要来自很长的时间尺度和复杂环境的持续变化。乏燃料水池一般会进行严格的水化学控制，同时还受到辐射环境的限制，因此明显的 MIC 并不一定容易出现；但这类环境中微生物含量可能很低，现场取样也不方便，局部区域一旦形成特殊微环境，后续诊断反而会变得更加困难。深地质处置面临的问题则更为复杂，其设计评价时间往往从万年延伸到百万年，在这一过程中，水分、氧含量、温度、盐度以及硫酸盐、硝酸盐等化学组分都会发生变化，黏土缓冲材料与金属容器之间的相互作用也会长期演化。

随着环境由有氧逐渐转向缺氧，硫酸盐还原菌、产甲烷古菌等微生物可能通过代谢产物、氢消耗或电子转移过程参与局部腐蚀。此时，MIC 不再只是单一设备的维护问题，而是与屏障材料寿命、地下水化学、微生物生态和长期安全评价紧密相关。

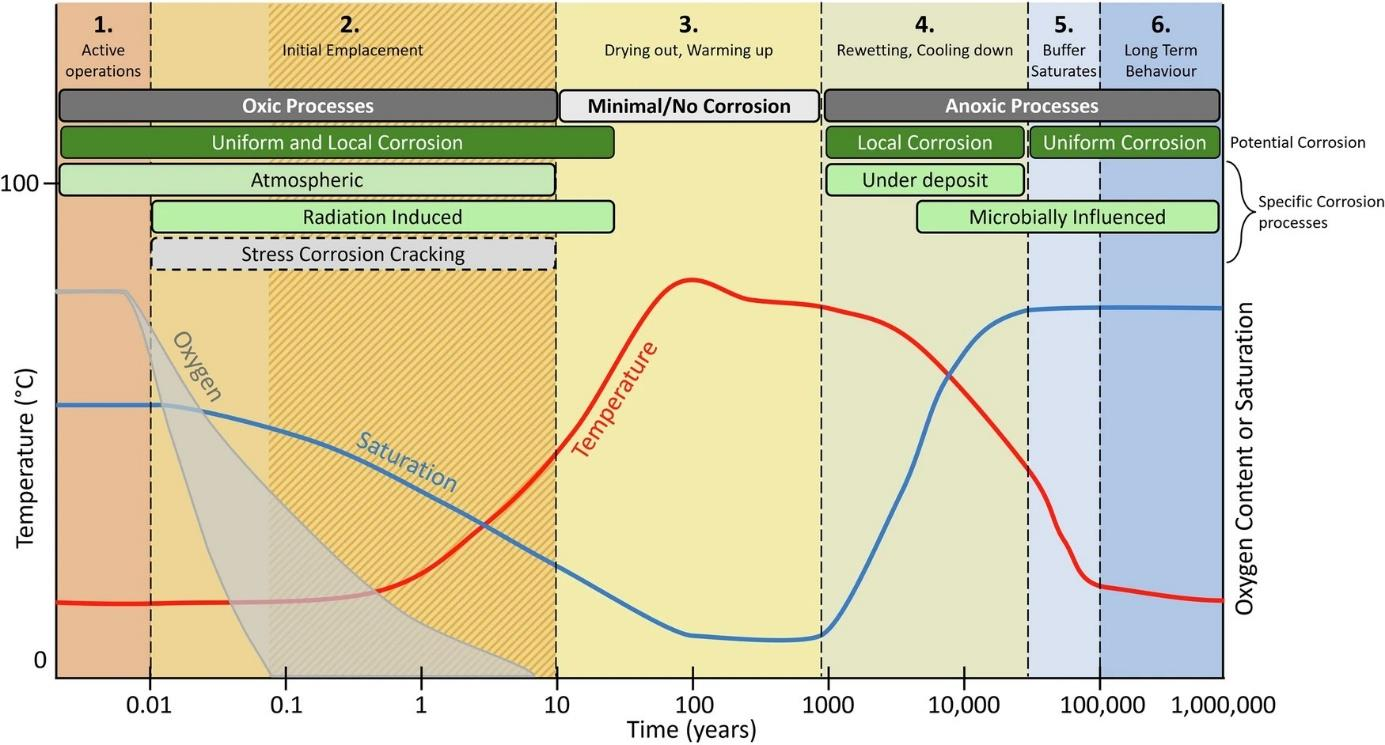

图7. 地下处置库环境参数与腐蚀现象演化。随着氧、水和温度条件变化，MIC 风险从早期相对有氧阶段逐渐转向长期缺氧条件下的局部腐蚀问题。

八、诊断不能只靠一种证据：MLOE 思路更适合 MIC

这篇综述中比较值得借鉴的一点，是把 MIC 诊断放到 MLOE，也就是多证据链框架下进行判断。实际工程中，单靠微生物检测结果很难说明腐蚀一定由 MIC 引起；同样，只看腐蚀形貌或水化学指标，也容易出现误判。更稳妥的做法，是把水化学变化、微生物群落信息、材料表面与腐蚀产物特征，以及设备运行和维护记录结合起来分析，让不同证据之间能够相互印证。这样得到的 MIC 判断，才更接近真实服役环境中的腐蚀过程。

在实际排查中，建议同时关注四类证据：第一，系统是否存在长期滞流、低流速、停机湿存或水质波动；第二，材料是否存在焊缝、热影响区、缝隙、粗糙表面、沉积物或垢层；第三，微生物群落是否具有硫酸盐还原、产酸、铁氧化/还原、反硝化或产甲烷等相关功能；第四，腐蚀形貌是否表现出局部点蚀、垢下腐蚀、膜下贫氧区或穿孔特征。只有这些证据相互支撑，MIC 诊断才具有工程可信度。

九、给腐蚀与核电运维读者的启示

MIC 不应只在设备发生泄漏或局部穿孔之后才被拿出来作为补充解释，而应更早进入核电站老化管理体系。随着延寿运行、长周期停堆检修以及灵活运行工况逐渐增多，系统中的低流速区域和水化学波动可能比过去更加常见，生物膜形成和稳定存在的条件也会随之改变。如果这些变化没有被纳入日常管理，MIC 很容易在局部位置长期发展，直到出现明显损伤时才被注意到。

防控工作也需要尽量前移到设计、建造和调试阶段。取样点是否方便布置，排水路径是否顺畅，系统冲洗是否充分，死腿区域能否减少，表面清洁和焊后处理是否到位，这些细节往往比后期单纯增加杀菌剂投加更有实际意义。杀菌剂并不是用得越多越好，使用不当不仅会带来排放和监管压力，还可能改变材料表面状态，诱发其他非生物腐蚀过程，甚至使生物膜群落逐渐表现出更强的耐受性。

相比单一实验结果，来自现场的长期数据更能说明问题。核能系统中的 MIC 与水源类型、材料状态、温度、流速和维护方式都有关系，实验室中基于单菌株得到的结论，很难直接套用到复杂的工程系统中。后续研究更需要在标准化取样、腐蚀速率跟踪、微生物功能分析和失效案例整理等方面积累数据，使 MIC 判断从经验推测逐步转向更可靠的证据分析。

结语

核能系统中的 MIC 不是传统腐蚀管理之外的“小问题”，而是一个横跨材料、微生物、电化学、水处理和运行维护的复杂老化问题。它的风险不一定高频出现，却具有隐蔽性、局部性和难归因特征。对于追求延寿运行、小型模块化反应堆部署以及长期核废物安全处置的核能行业而言，MIC 的意义正在被重新定义：它不是简单的微生物污染，而是水接触系统中需要被工程化、标准化和长期跟踪的腐蚀威胁。

由此来看，核电腐蚀管理今后更需要改变思路。MIC 不应等到管道穿孔、系统泄漏或换热效率下降之后，才被拿来讨论是否参与了失效过程，而应在设计、建造、调试和日常运行中提前考虑。只要系统长期与水接触，又存在低流速、沉积物、停滞水体或局部水化学波动，就需要把微生物参与局部腐蚀的可能性纳入老化管理。这样一来，MIC 才不再只是一个难以确认的隐蔽风险，而可以逐步转变为能够跟踪、判断并采取措施控制的工程问题。

参考来源与图片说明

本文依据以下论文整理：Judit Knisz, Andrea Koerdt, Péter Sütő, Anette Alsted Rasmussen, Erlind Mysliu, Pierangela Cristiani, Damien Féron. Microbiologically Influenced Corrosion (MIC) Threat in the Nuclear Energy Sector. Corrosion Science, 2026. DOI: 10.1016/j.corsci.2026.113921。
