残余应力现场检测
一、为什么现场失效分析不能忽略残余应力？
在很多工程失效案例中，裂纹并不是从“材料强度不足”这一单一因素开始的。焊接、热处理、冷加工、喷丸强化、机加工修磨、装配约束和长期服役都会在构件内部留下残余应力。外部载荷卸除以后，这部分应力仍然保留在材料内部；当腐蚀介质、循环载荷或氢进入材料时，它就可能成为裂纹萌生和扩展的驱动力。
残余应力的作用具有两面性。表面压缩残余应力通常有利于抑制裂纹萌生，因此喷丸、滚压、表面热处理等工艺常被用于提高疲劳寿命；相反，焊接热循环、局部冷加工或不均匀热处理引入的拉伸残余应力，则可能显著提高应力腐蚀开裂、氢致开裂和疲劳破坏风险。焊接残余应力诱发SCC案例说明，残余应力并不是抽象概念，而是能直接参与工程失效的真实变量。

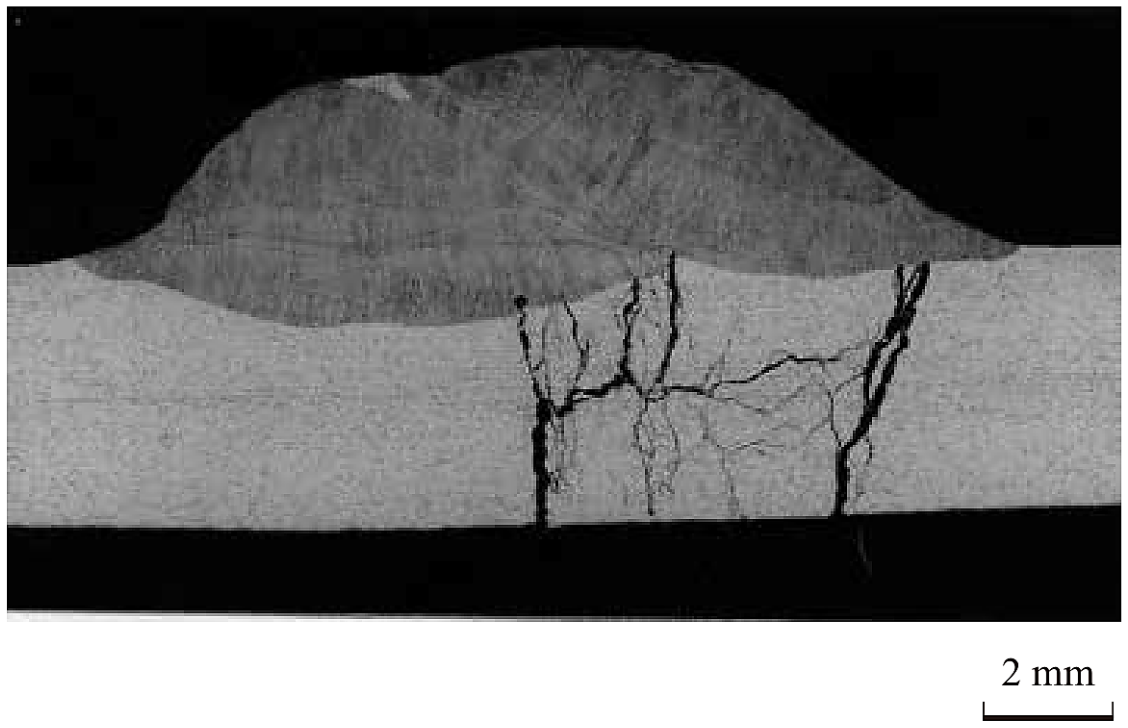

图1. 焊接残余应力诱发的应力腐蚀开裂形貌
• 对现场设备、焊接构件和大型结构而言，很多失效件并不具备完整取样条件，现场残余应力检测可以在不大范围破坏构件的前提下，为SCC、HIC和疲劳开裂判断补充力学证据。
• 在公司失效分析服务中，残余应力结果可与现场金相、硬度、光谱成分、腐蚀产物和裂纹形貌联合解释，形成更完整的分析方案。
二、残余应力测试方法
残余应力通常呈局部分布，尤其是在焊趾、熔合线、补焊边界、几何突变区、冷弯区、机加工刀痕附近、腐蚀坑周围和裂纹尖端附近，局部应力状态可能与远离失效部位的平均状态完全不同。因此，现场检测前的测点设计非常关键。测点不是越多越好，而是要围绕失效风险、结构受力和制造工艺布置。
残余应力测试方法可按测量深度和破坏程度进行了归类，包括X射线衍射、中子衍射、同步辐射、磁学法、超声法、中心孔法、环芯法、切槽法、深孔钻法、切割法以及数值分析等。对现场检测服务来说，最常用、最有工程适配性的往往是X射线衍射法和中心孔法：前者偏向无损表面检测，后者偏向近表层深度分布评价。

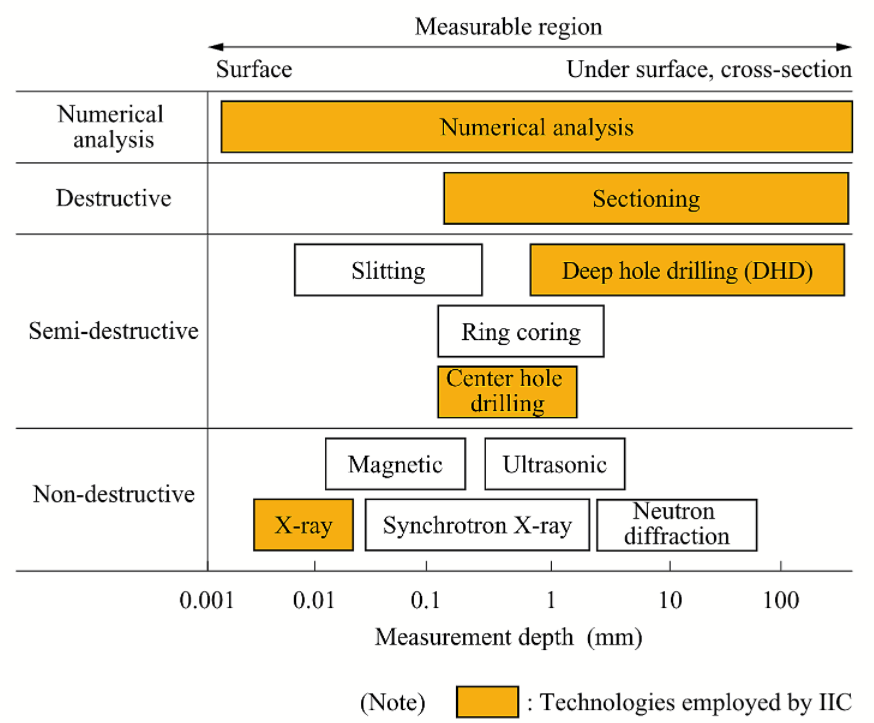

图2. 不同残余应力测量方法及适用深度范围
也正因为不同方法的深度范围和适用条件差异明显，现场残余应力检测不能简单理解成“带设备去现场测一下”。更稳妥的做法是先确认检测目的：是为了判断裂纹源附近是否存在拉应力，还是为了验证焊后热处理效果，或是为了给有限元分析提供校核数据。目的不同，测点布置、表面处理、方法选择和报告解释都会不同。
三、X射线衍射法：适合现场表面残余应力快速评价
X射线残余应力检测的基础是晶体衍射。金属晶体在无载状态下具有相对稳定的晶面间距，当表面受到拉伸或压缩应力时，晶面间距会产生微小变化。通过测量衍射角变化，并结合材料的弹性模量和泊松比，就可以反推出表面弹性应变和对应的应力状态。

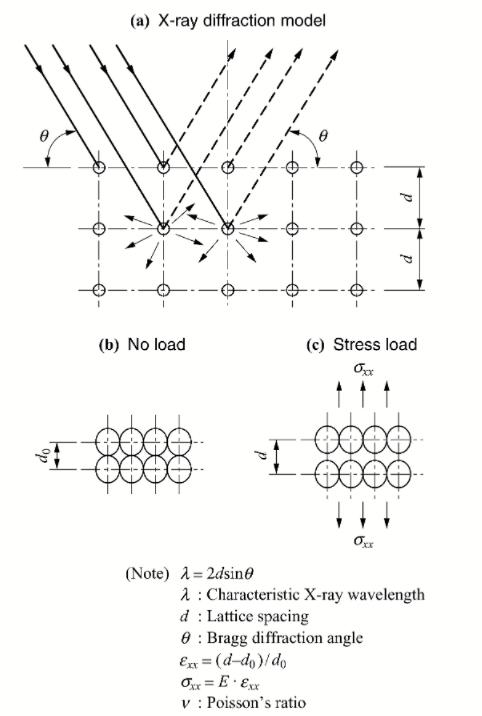

图3. X射线衍射法测量残余应力的基本原理
从现场业务角度看，X射线法的突出优势是无损、便携、响应快，尤其适合焊缝表面、喷丸强化层、磨削加工表面、热处理表层和服役构件表面区域。X射线法典型测量深度约为材料表面以下20-50 μm，测得的是近表面平均应力。这个深度范围看似很浅，却恰好对应许多SCC、疲劳裂纹和表面氢损伤的起始区域。
从现场业务角度看，X射线法的突出优势是无损、便携、响应快，尤其适合焊缝表面、喷丸强化层、磨削加工表面、热处理表层和服役构件表面区域。X射线法典型测量深度约为材料表面以下20-50 μm，测得的是近表面平均应力。这个深度范围看似很浅，却恰好对应许多SCC、疲劳裂纹和表面氢损伤的起始区域。

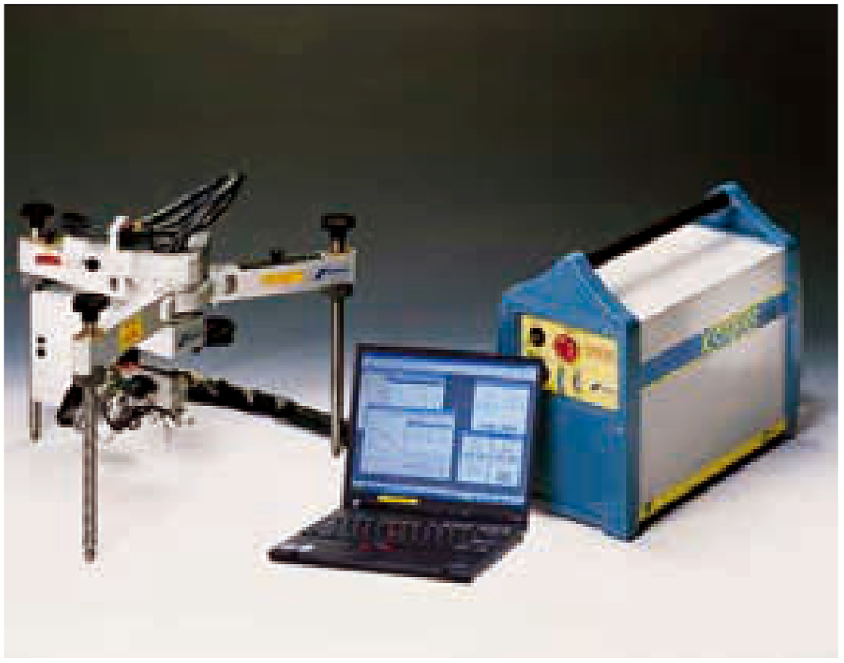

图4. 便携式X射线残余应力测试设备示例
不过，现场使用X射线法时也不能只看仪器读数。粗晶材料、强织构材料、复合结构、严重腐蚀粗糙表面、存在陡峭应力梯度的区域，都可能影响数据可靠性。现场检测人员需要同步记录材料状态、表面处理方式、测点位置、入射条件、弹性常数来源和测试不确定度，并结合金相、硬度和裂纹形貌进行解释。
现场检测时关注的细节
• 测点应尽量覆盖“裂纹源附近、同类未开裂区域、远离失效区域”三类位置，便于做对比解释。
• 焊缝余高、飞溅、氧化皮、腐蚀产物和粗糙表面会影响测试条件，必要时需要做受控表面处理，并在报告中说明。
• 对客户而言，报告中除了应力数值，还应说明应力方向、测点代表性、方法限制和失效风险含义。
四、从验证试验看X射线法的可靠性：它测到的是表面真实应力状态
在研究中通过PC钢棒拉伸试验验证了X射线法的有效性。PC钢棒表面原本带有较大的压缩残余应力，在外加载荷作用下，表面应力从压缩逐渐向拉伸转变。测试结果显示，X射线测得应力与名义应力之间具有良好线性关系，说明该方法能够追踪表面应力状态的变化。

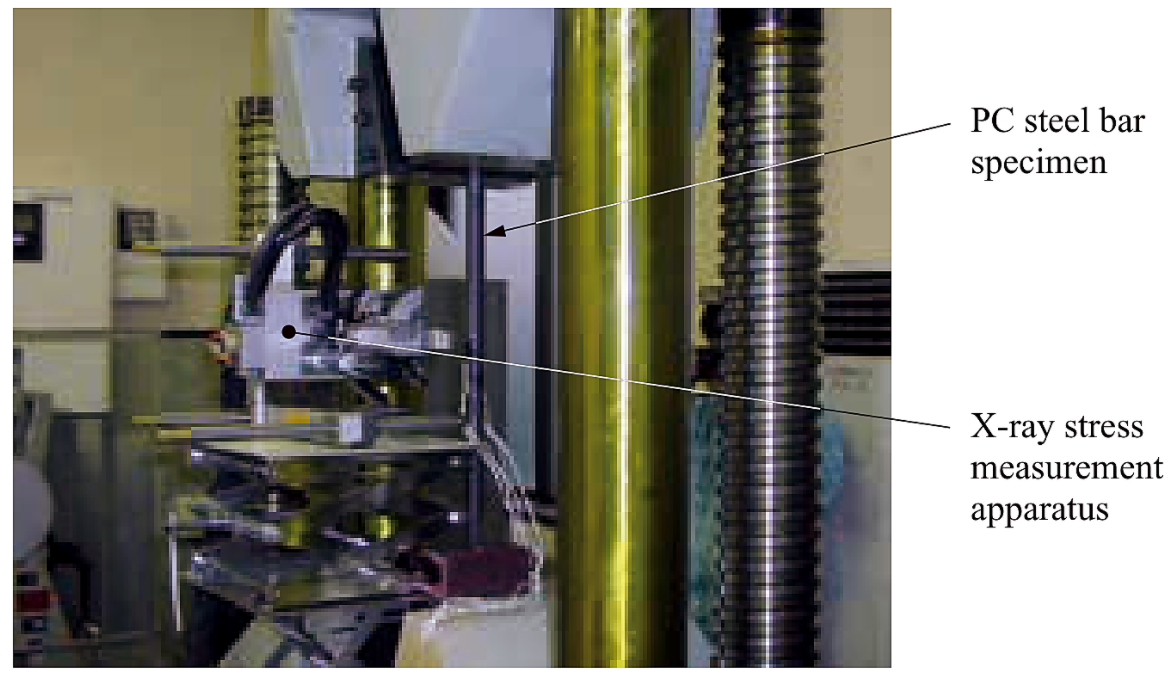

图5. PC钢棒拉伸加载中的X射线应力测试

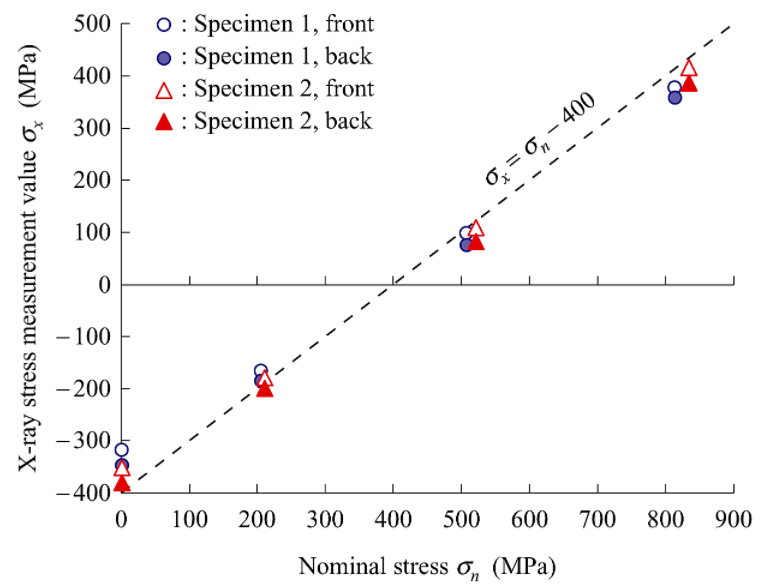

图6. PC钢棒名义应力与X射线测试值关系

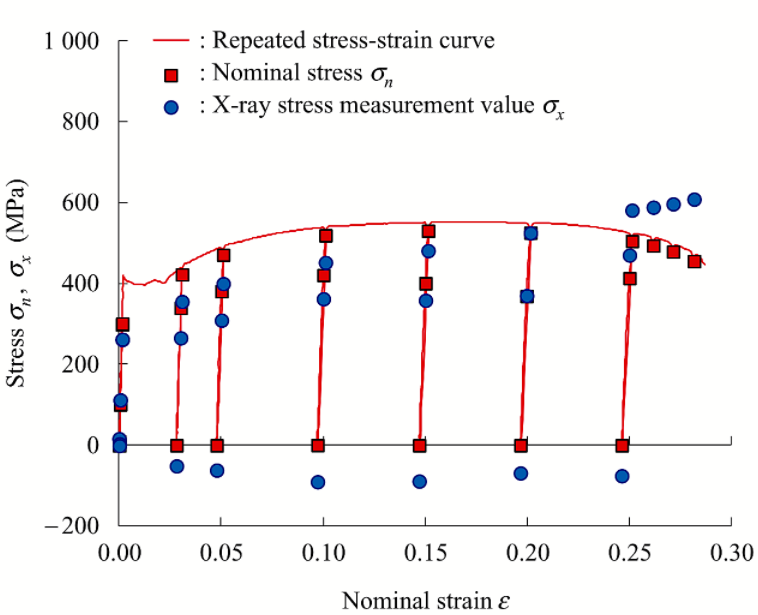

图7. SM490反复加载下的应变-应力关系

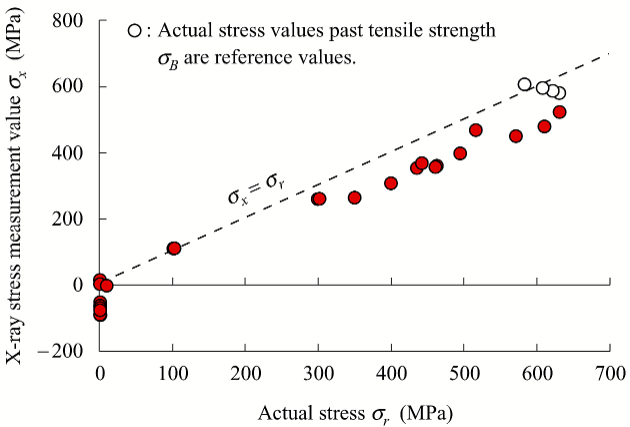

图8. 实际应力与X射线测试值对应关系
研究中还对焊接结构常用的SM490钢进行了超过屈服点的反复加载测试，并比较实际应力与X射线测量结果。结果表明，X射线测试值与实际应力具有较好对应关系。这说明X射线法并不只适用于“残余应力”这个狭窄场景，在一定条件下也可以用于判断构件表面内部应力与外部载荷叠加后的实际状态。
在大型钢结构、支架、管道、压力容器附件或焊接构件出现裂纹后，如果不能完全还原其历史载荷，可以通过裂纹源附近和远离裂纹区域的残余应力对比，判断局部是否存在异常拉伸应力背景。这样的数据虽然不能单独等同于失效原因，但可以为SCC、腐蚀疲劳和焊接裂纹失效分析提供重要支撑。
五、中心孔法/盲孔法：适合获取近表层应力梯度和主应力方向
当检测目的不再只是表面几十微米范围内的应力，而是希望了解近表层应力沿深度方向如何变化时，中心孔法更有优势。该方法通常在测点贴装三向应变花，然后在应变花中心逐层钻孔。孔被钻出后，原本被材料约束的残余应力发生释放，应变片记录释放应变，再通过二维平面应力理论和专用软件反算原始残余应力。

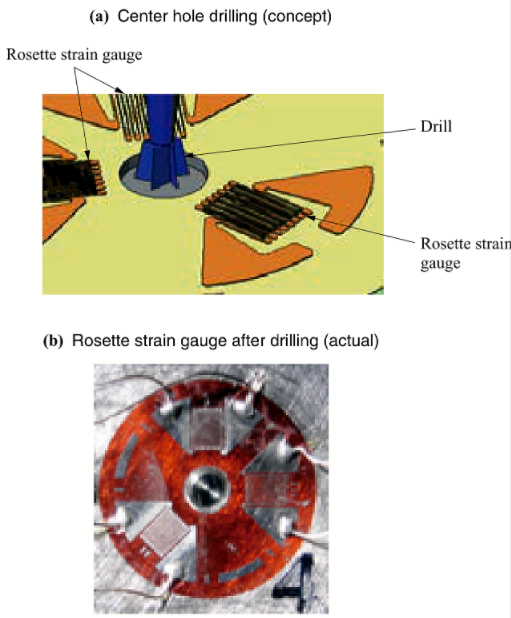

图9. 中心孔法应变花及钻孔示意
中心孔法依据ASTM E837-08标准实施，钻孔系统可在计算机控制下逐层钻孔并同步采集释放应变。其优势是能够在较小局部损伤条件下，获得近表层一定深度内的非均匀应力分布，并分析主应力大小及方向。对于焊接接头、热影响区、补焊区域、裂纹附近局部区域和厚板表层应力梯度判断，这类信息比单一表面应力值更有解释力。

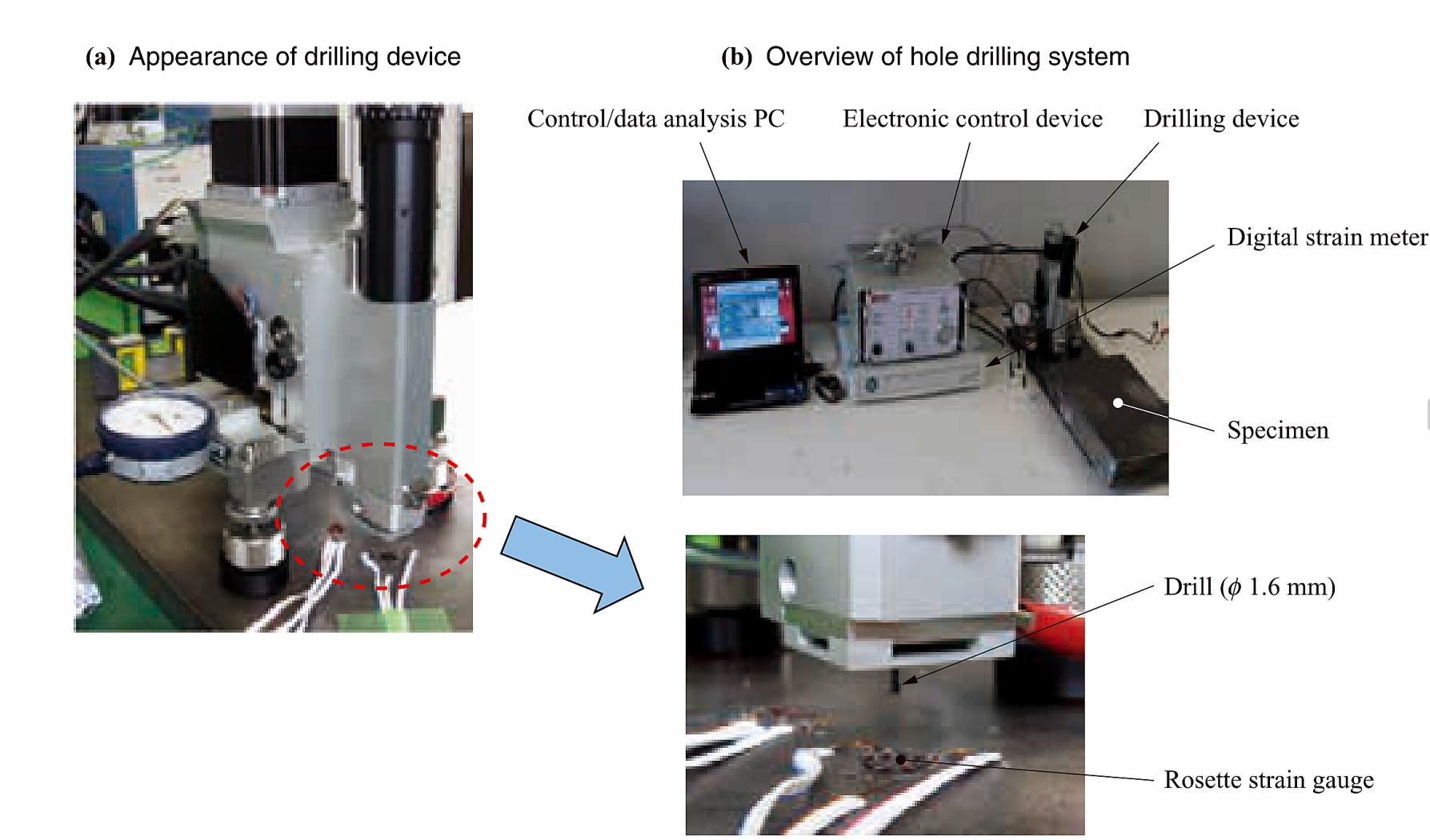

图10. 中心孔法测试系统组成
如果现场构件允许局部微损伤，中心孔法可以作为X射线法的重要补充。尤其是当表面处理层、焊接热循环或塑性变形导致应力沿深度快速变化时，仅用表面测试结果可能会低估或误判风险。此时，逐层钻孔获得的深度分布更接近工程判断需要。
六、X射线法与中心孔法的互补
研究中通过SM490钢板单轴拉伸试验比较了X射线法和中心孔法。在100 MPa、150 MPa和200 MPa三种加载条件下，两种方法的测试结果整体对应良好。中心孔法测得结果分别约为103 MPa、161 MPa和216 MPa，X射线法测得结果分别约为98 MPa、130 MPa和225 MPa。两者存在一定差异，但趋势一致，说明方法选择应围绕检测目的，而不是简单判断哪种方法“更好”。

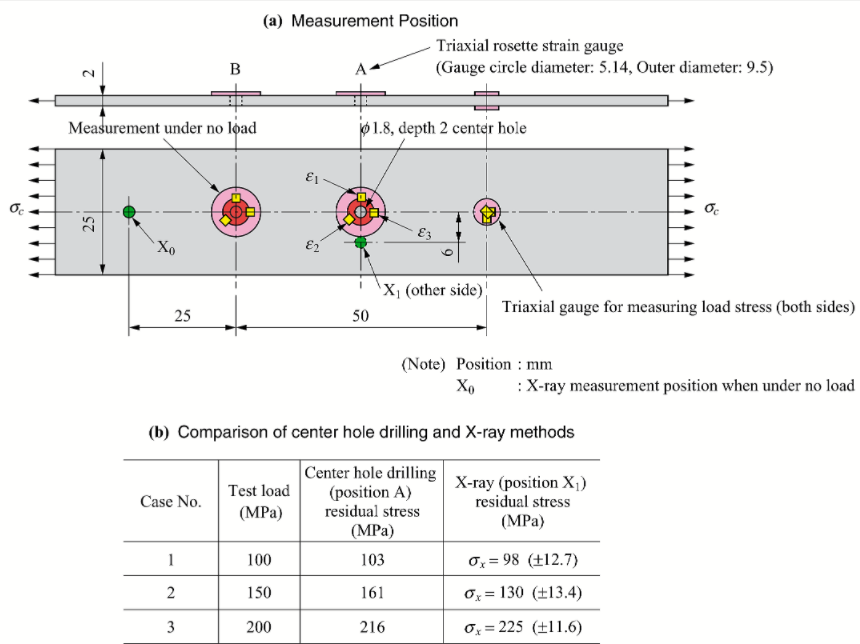

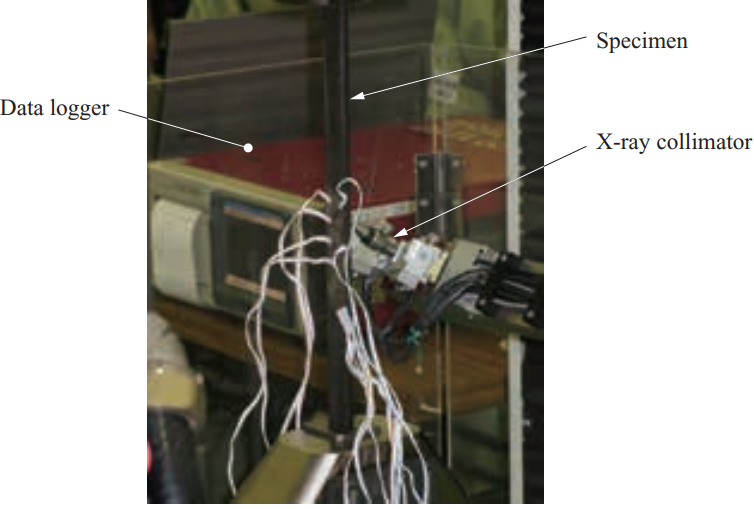

图11. 单轴拉伸试验及应力测试布置
图12. 中心孔法与X射线法测试结果对比

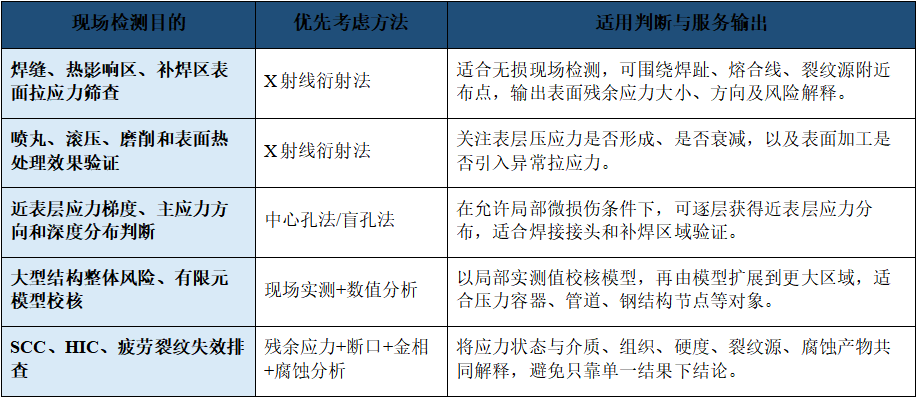

现场服务中，如果客户关注焊缝表面是否存在拉伸残余应力，X射线法往往更合适；如果客户关注表层至近表层的应力梯度、主应力方向或焊后热处理效果，中心孔法更具优势；如果客户需要评价大型结构整体风险，则应将现场实测与有限元分析结合，用局部实测数据校核模型，再由模型扩展到更大范围。
七、现场残余应力检测服务

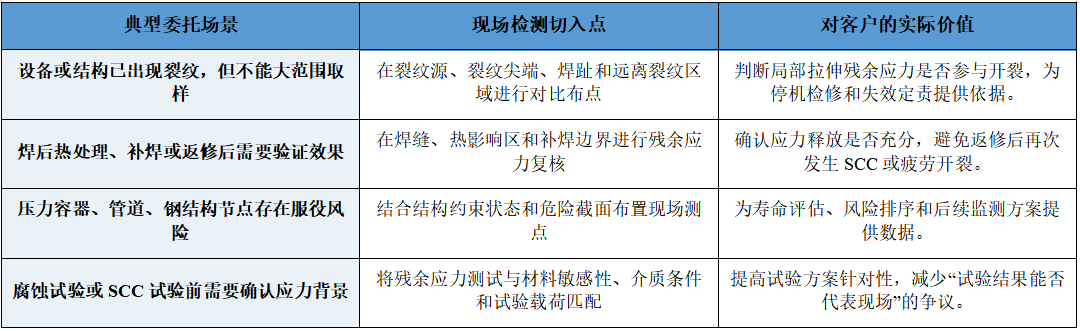

在SCC失效排查中，可以围绕裂纹源、焊趾、热影响区和补焊边界布置残余应力测点，并结合介质条件、材料敏感性和裂纹形貌分析。如果裂纹源附近存在明显拉伸残余应力，而远离裂纹区域应力较低，则可以增强“拉伸残余应力参与诱发SCC”的判断依据。
在氢致开裂或延迟断裂分析中，残余应力检测可与氢含量、断口形貌、硬度梯度和组织状态结合，判断高强钢、紧固件、焊接接头或管线钢是否处于“高强度组织+氢来源+拉伸应力”的危险组合。
在焊接构件质量评价中，残余应力检测可用于焊后热处理效果验证、补焊区域风险确认和大型构件寿命评估。对于压力容器、管道、钢结构节点、吊耳、法兰和支撑结构等现场构件，检测方案应优先明确测点位置、结构约束状态、表面处理要求、是否允许局部钻孔以及报告最终用途。
现场残余应力检测流程
• 前期沟通：确认材料、结构、制造工艺、服役介质、开裂位置和检测目的。
• 测点设计：围绕焊趾、热影响区、裂纹源、腐蚀坑、补焊边界和高约束区域布点。
• 方法选择：表面快速筛查优先考虑X射线法；近表层梯度和主应力方向分析可考虑中心孔法/盲孔法。
• 联合分析：将残余应力结果与金相、断口、硬度、光谱、腐蚀产物和SCC/HIC试验结果综合解释。
• 结果输出：不仅给出测试值，还应说明测点代表性、方法限制、风险区域和后续验证建议。
结语
残余应力之所以容易被忽略，是因为它不像裂纹、腐蚀坑、夹杂物或硬度异常那样直观。但在实际工程中，它常常决定裂纹是否起裂、裂纹从哪里起裂以及失效是否提前发生。现场残余应力检测的意义，正在于把这种看不见的风险转化为可量化、可定位、可与失效现象相互印证的数据。
因此，在焊接构件、压力容器、管道、钢结构、热处理件、表面强化件和关键承力构件的失效排查中，残余应力检测应作为重要分析环节纳入整体方案。尤其面对SCC、腐蚀疲劳、氢致开裂、延迟断裂和焊接裂纹时，单一检测项目往往难以给出完整解释，而“残余应力+组织+断口+腐蚀环境+服役载荷”的综合判断，才更接近失效分析的真实逻辑。
对企业客户而言，一次有效的现场残余应力检测是提前识别风险、验证工艺效果、支撑寿命评估和制定整改方案的重要技术手段。对具备现场检测与失效分析联动能力的第三方机构来说，这类服务的专业价值也正在于此。
参考资料与图片说明
MIKAMI Takao, NAKASHIRO Masashi, MATSUDA Masanori, MITANI Yukinori, TAKAKU Yasuhiro. Measurement Technology for Residual Stresses Locked in Structural Members. IHI Engineering Review, 2015, 47(2): 34-38.
