硝酸根一定是缓蚀剂吗？
从AA7075-T651铝合金看缝隙腐蚀与SCC的突然加速
基于论文：Nitrate-induced crevice corrosion and accelerated SCC of AA7075-T651 aluminum alloy in acidic chloride environment
在高强铝合金的服役评价中，很多人习惯把注意力放在材料本身的强度、热处理状态和表面防护上，真正容易被低估的，往往是结构里的缝隙。铆接、螺栓连接、搭接接头、密封边缘，这些位置看起来只是几何上的细小间隙，却可能在溶液进入后形成一个与外部环境完全不同的微小腐蚀反应器。
AA7075-T651属于Al-Zn-Mg-Cu系高强铝合金，具有较高比强度，在航空航天和高端装备中应用广泛。但Cu、Fe、Mg、Zn等元素形成的第二相和晶界析出相，也让材料内部天然存在大量微电偶腐蚀单元。外表面腐蚀看似轻微时，缝隙内部可能已经完成了从局部腐蚀到应力腐蚀开裂（stress corrosion cracking，SCC）的前期准备。
这篇发表于《Corrosion Science》的研究围绕一个很有意思的问题展开：硝酸根离子（nitrate ion，NO₃-）在酸性氯化物环境中究竟是保护铝合金，还是加速失效？研究结果给出的答案并不简单。没有缝隙时，NO₃-表现出一定缓蚀作用；一旦缝隙存在，它反而会诱导严重的缝隙腐蚀，并明显提高SCC敏感性。
材料与试验条件速览

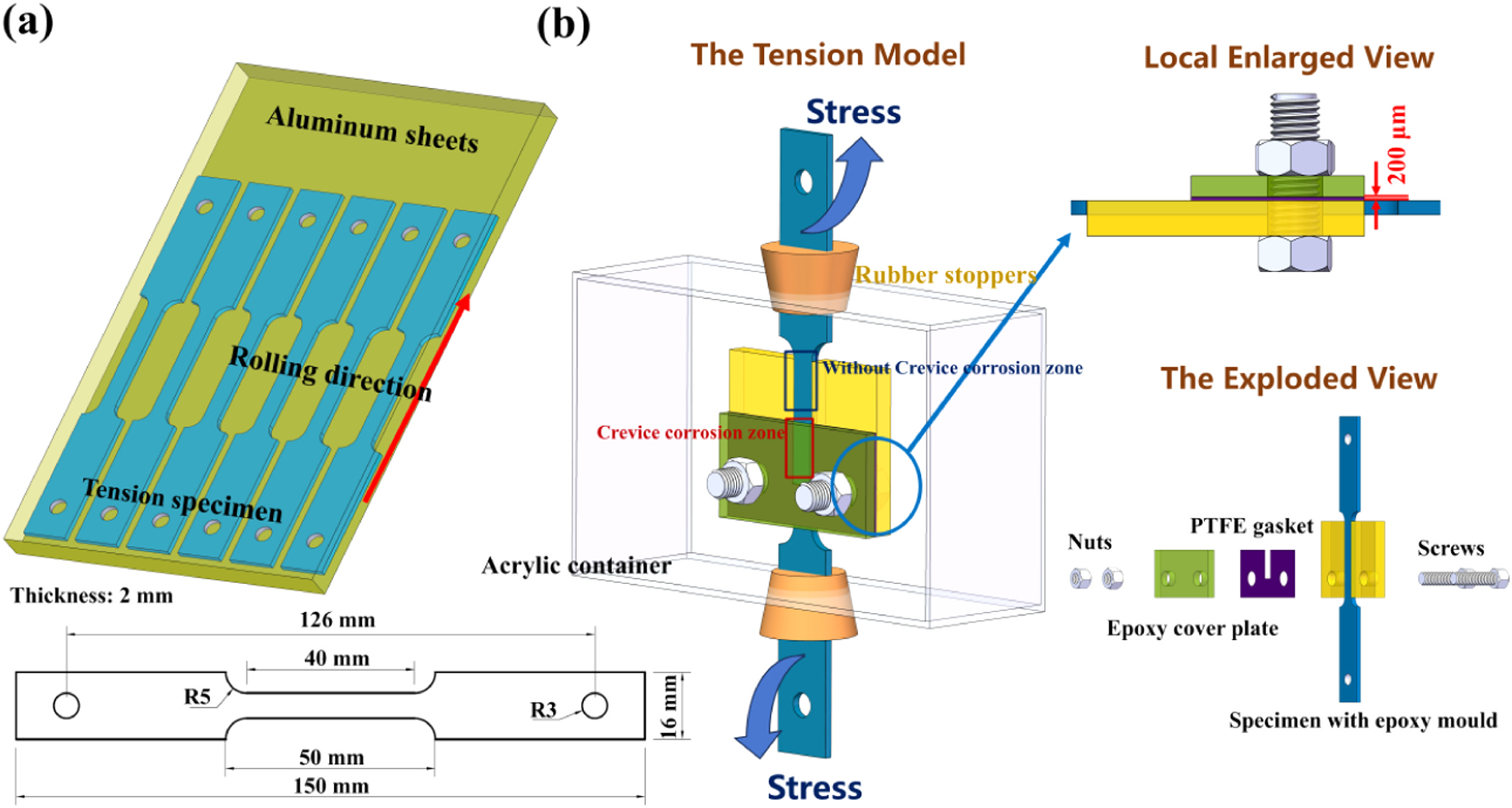

图1 论文中的拉伸试样尺寸与缝隙结构设计。图中U形PTFE垫片用于构建缝隙环境，试样一半区域处于缝隙内部，另一半暴露在外部溶液中。
01 同一种离子，为什么会出现相反作用？
从传统认识看，NO₃-具有氧化性，在某些条件下可以促进金属表面钝化膜形成或修复。论文中的极化曲线也支持这一点。AA7075-T651在pH 2.0的0.6 mol/L NaCl溶液中表现出明显活性溶解特征；加入0.12 mol/L NaNO₃后，阳极分支出现弱钝化行为，说明NO₃-在裸露表面上有助于抑制铝基体继续溶解。
这也反映在无缝隙试样的腐蚀形貌和慢应变速率拉伸结果中。未加入NaNO₃时，试样表面出现局部腐蚀，截面可见晶间腐蚀；加入NaNO₃后，试样表面更加平整，截面上未见明显腐蚀痕迹，SCC敏感性下降。换句话说，对于完全暴露在溶液中的AA7075-T651，NO₃-更接近一个促进钝化的环境因子。

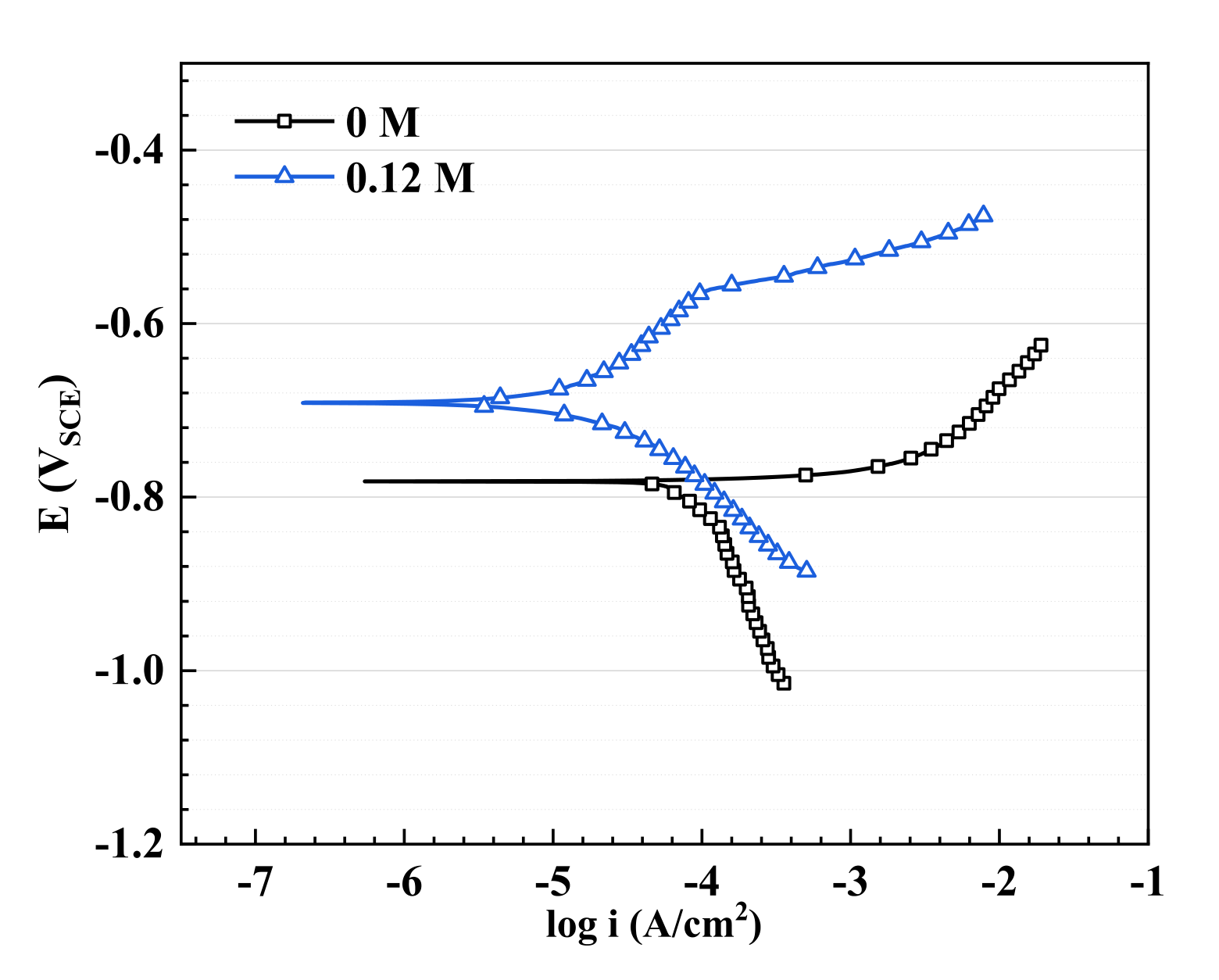

图2 AA7075-T651在0和0.12 mol/L NaNO₃酸性氯化物溶液中的极化曲线。加入NaNO₃后阳极分支出现弱钝化特征。

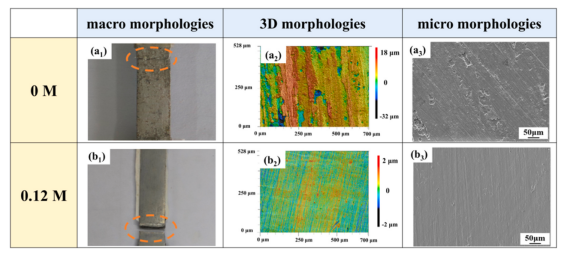

图3 无缝隙试样在不同NaNO₃浓度溶液中的宏观、三维和微观腐蚀形貌。NaNO₃加入后，外露表面腐蚀明显减轻。

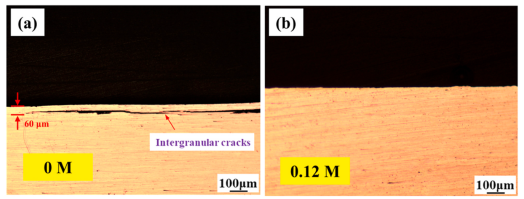

图4 无缝隙试样截面腐蚀形貌。无NaNO₃时可见晶间腐蚀，含0.12 mol/L NaNO₃时截面腐蚀不明显。
02 缝隙出现后，NO₃-从“保护”转向“加速”
问题出现在缝隙里。研究人员用100 μm厚的PTFE垫片构建U形缝隙结构，试样一半区域位于缝隙内部，另一半暴露在外部溶液中。经过72 h预腐蚀后再进行慢应变速率拉伸（slow strain rate tensile test，SSRT）。结果显示，在不含NO₃-的酸性NaCl溶液中，腐蚀主要发生在缝隙外部，缝隙内部只有浅坑，整体SCC敏感性并未被缝隙显著放大。
加入0.12 mol/L NaNO₃后，现象反过来了：缝隙外部几乎没有明显腐蚀，缝隙内部却出现严重晶间腐蚀和剥蚀腐蚀，侵蚀深度接近90 μm，断裂也发生在缝隙口附近。这个结果说明，NO₃-的作用并不是简单的“缓蚀”或“促蚀”。它对外露表面有利，对闭塞结构却可能危险。真正决定结果的，是离子反应、传质受限、第二相溶解和局部应力集中之间的耦合。

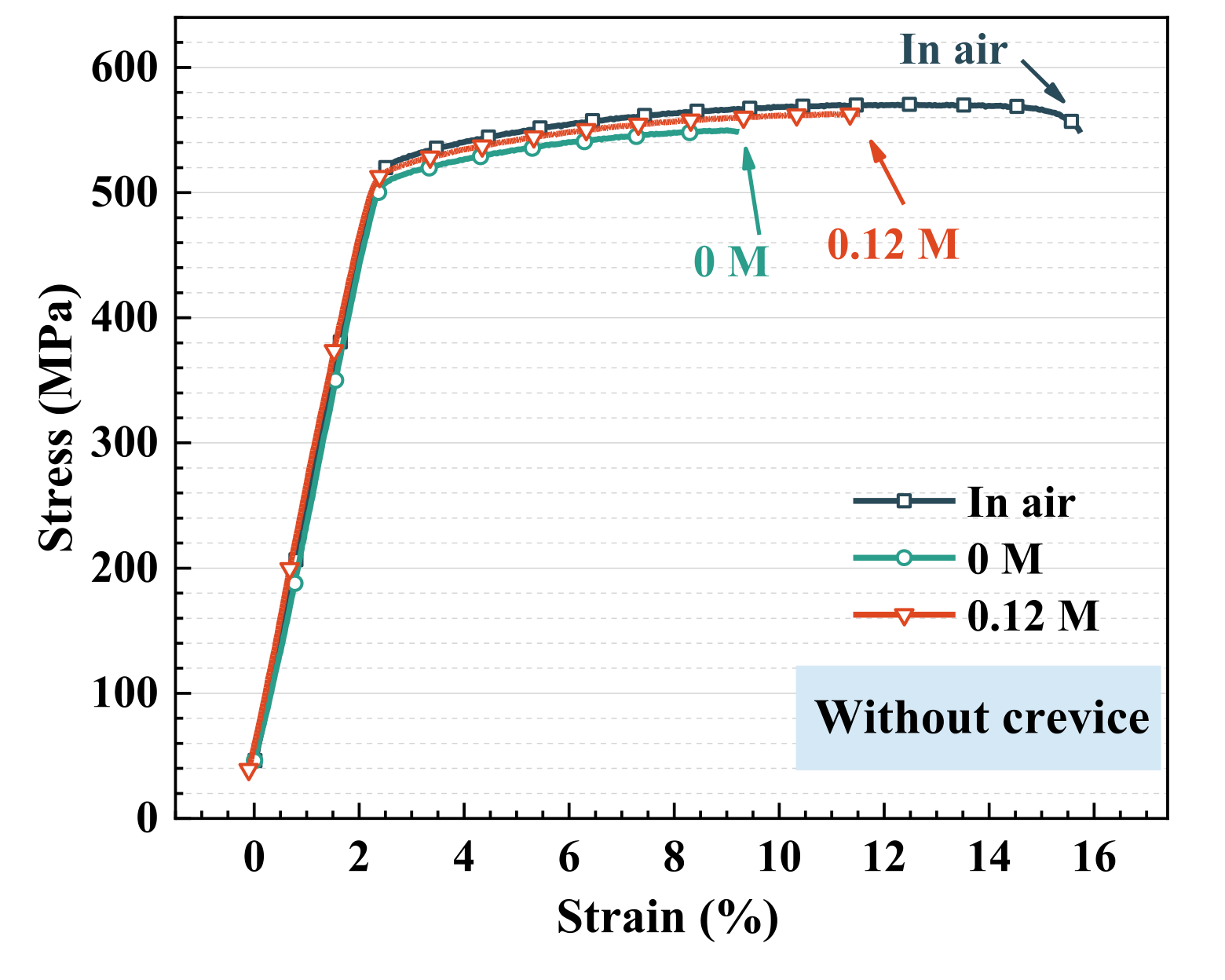

图5 无缝隙试样在空气及预腐蚀后的应力-应变曲线。加入NaNO₃后，伸长率损失减小，SCC敏感性降低。

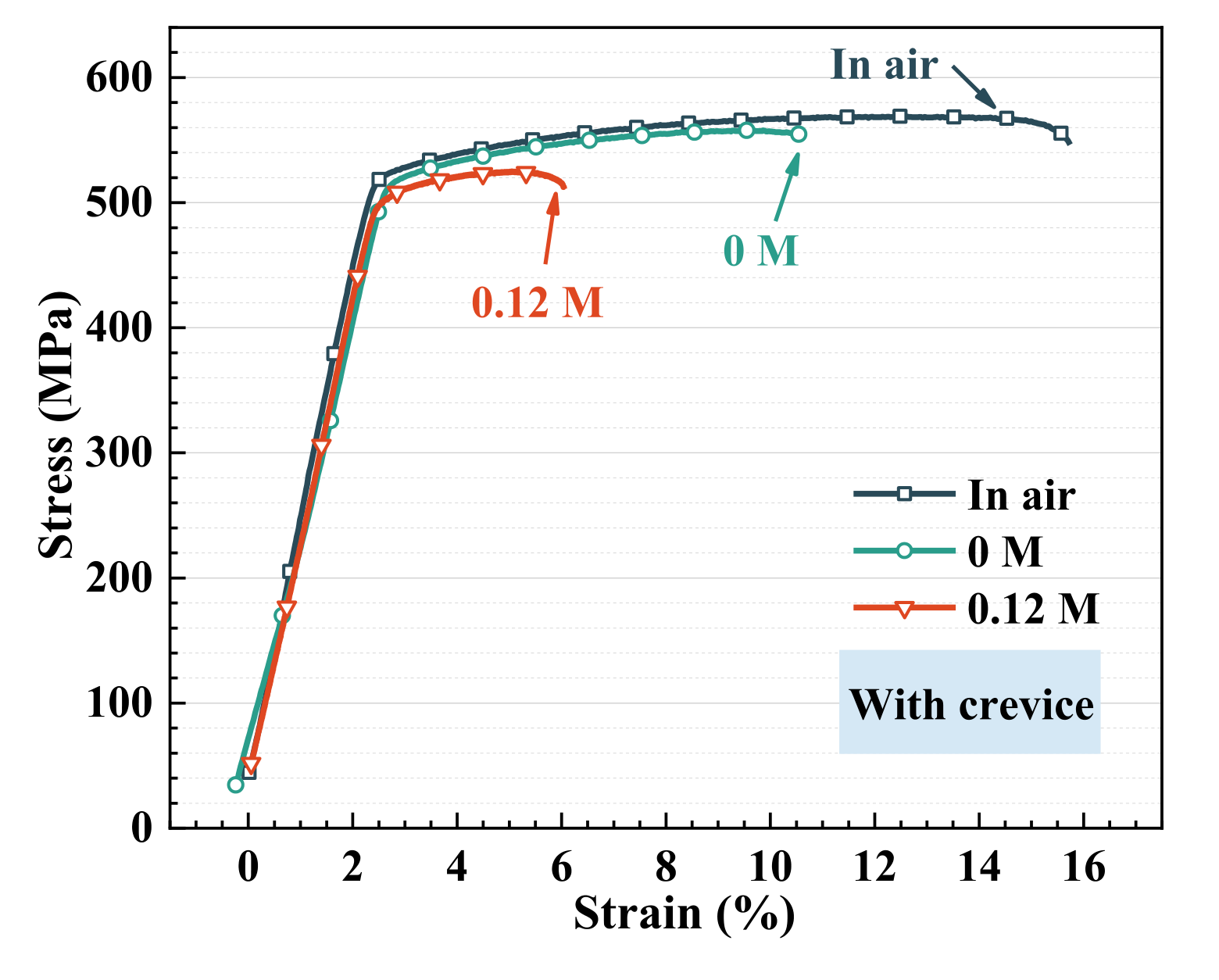

图6 缝隙试样在空气及预腐蚀后的应力-应变曲线。含NaNO₃缝隙环境中，试样延性下降更明显。

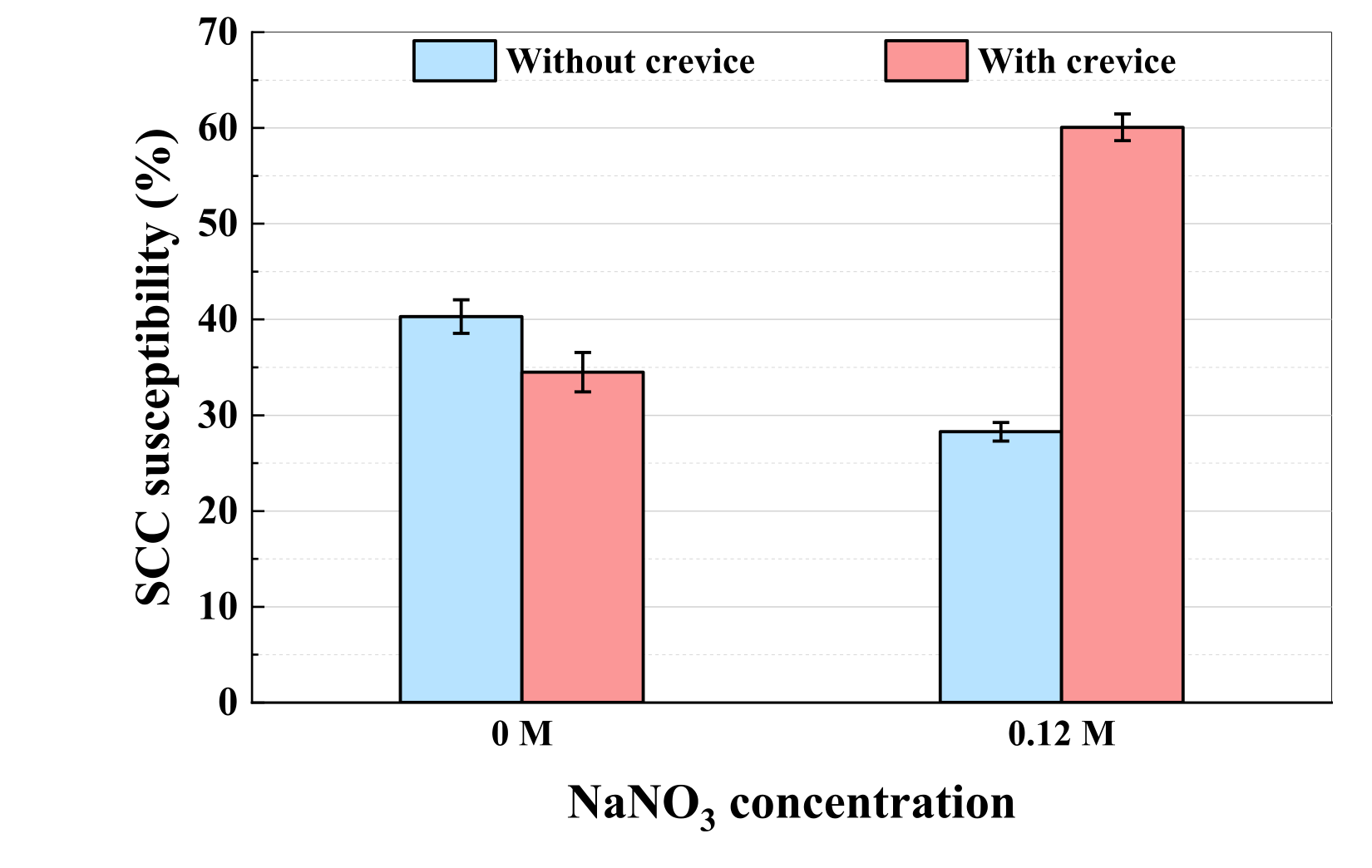

图7 不同条件下SCC敏感性对比。无缝隙时NaNO₃降低SCC敏感性；有缝隙时NaNO₃显著提高SCC敏感性。

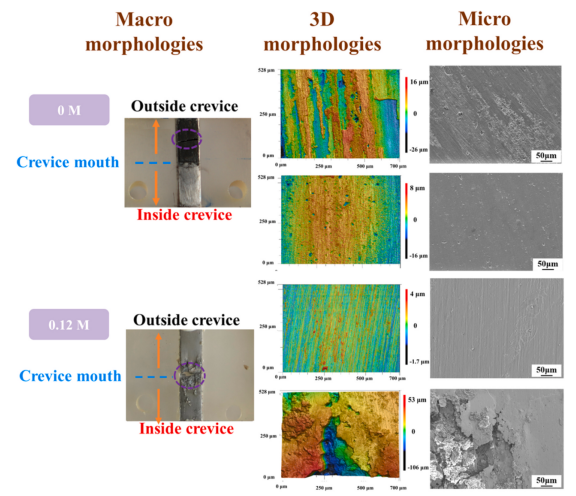

图8 缝隙试样在不同NaNO₃浓度溶液中的宏观、三维和微观腐蚀形貌。含NaNO₃时，严重腐蚀集中在缝隙内部及缝隙口区域。

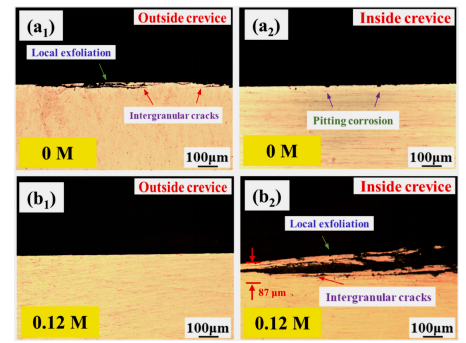

图9 缝隙试样截面腐蚀形貌。含NaNO₃溶液中，缝隙内部出现明显晶间腐蚀和局部剥蚀腐蚀。
03 为什么没有硝酸根时，缝隙没有明显加重腐蚀？
从常规判断看，缝隙内部传质受限，氧含量降低，金属离子水解后容易酸化，Cl-也会向内部迁移富集，因此缝隙通常会促进局部腐蚀。但这篇论文的特殊之处在于，AA7075-T651在不含NaNO₃的酸性NaCl溶液中，缝隙内部没有形成稳定发展的严重局部腐蚀。
原因与Cu含量第二相有关。AA7075-T651中存在微米级AlCuFe相和其他含Cu颗粒，这类颗粒相对于铝基体更偏阴极，会促进周围铝基体溶解。外露表面上，颗粒-基体界面处容易形成微沟槽（micro-trench），金属离子、Cl-和酸化环境在沟槽中逐步积累，局部腐蚀就有机会稳定发展。
但在缝隙内部，研究中观察到浸泡4 h后，含Cu颗粒周围只是发生一定程度的浅层溶解，颗粒与基体之间的沟槽结构较开放，难以有效限制离子扩散，也就不利于腐蚀性离子持续富集。浸泡24 h后，含Cu颗粒脱落，留下较浅且较光滑的腐蚀坑，坑内表面发生再钝化，腐蚀没有继续向深处发展。
同时，宏观缝隙会降低内部氧和其他阴极反应物浓度，微电偶腐蚀反应被削弱。AlCuFe等含Cu颗粒虽然仍是潜在阴极相，但缺少足够阴极反应支撑后，铝基体的局部溶解速率下降，微沟槽内也难以快速积累足够强的腐蚀性环境。于是，在不含NO₃-的体系中，缝隙并没有按照传统路径发展成严重缝隙腐蚀。

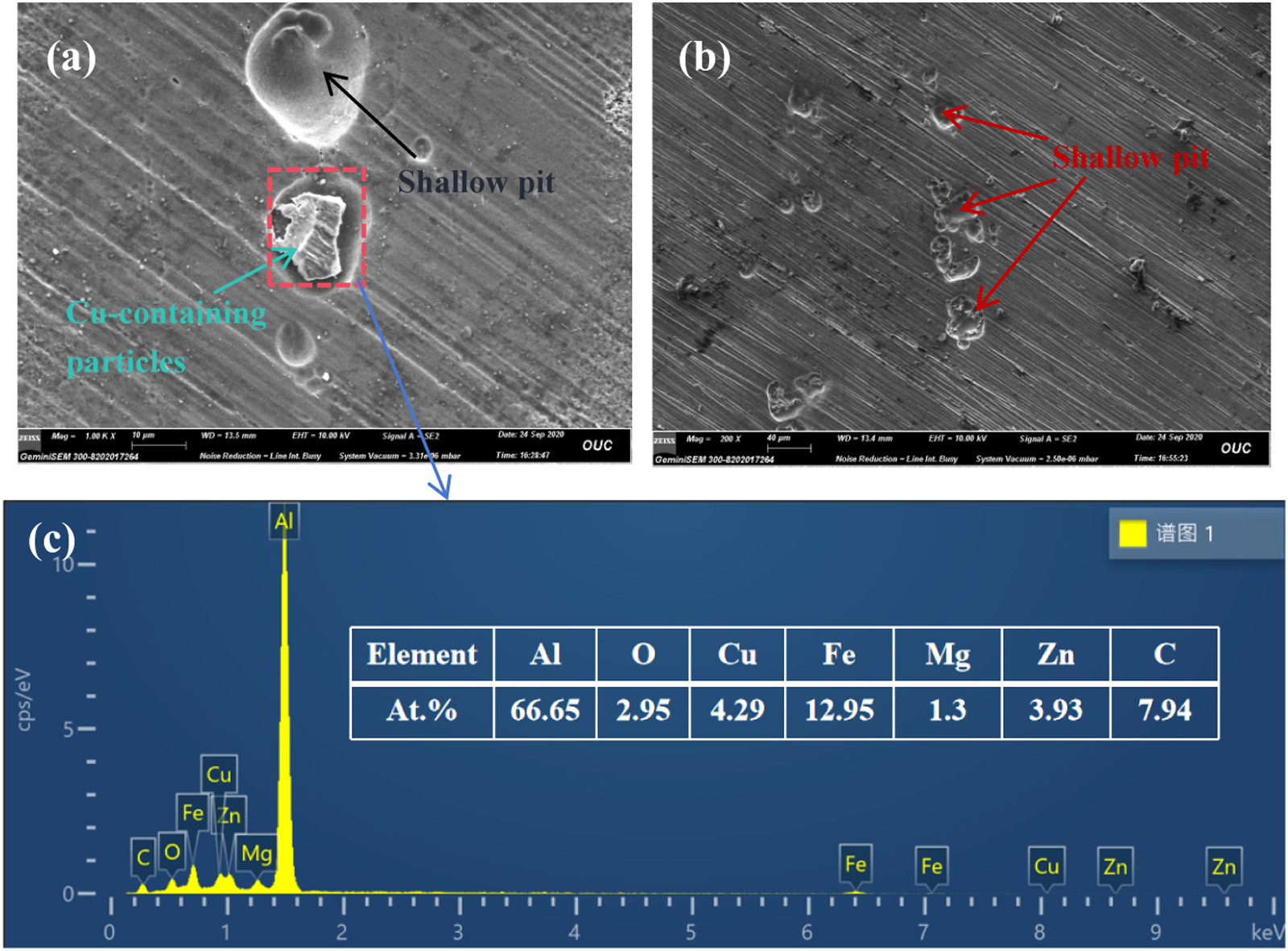

图10 不含NaNO₃时，缝隙内部4 h和24 h后的微区腐蚀形貌及EDS结果。含Cu颗粒脱落后留下浅坑，未形成稳定扩展的闭塞腐蚀单元。
04 NO3-进入缝隙后，危险来自NH3和含Cu颗粒
加入NaNO₃后，缝隙内部的反应路径发生改变。论文提出，NO₃-在酸性环境中可以发生还原反应，逐步生成NO₂-和NH₃。含Cu颗粒通常作为局部阴极相，是阴极反应更容易发生的位置。NO₃-还原产生的NH₃会在这些含Cu颗粒附近富集。
虽然整体环境是酸性的，但缝隙深处由于氢离子消耗、补给受限以及铝与水反应等因素，局部pH可能升高，甚至接近中性或碱性。这样一来，自由NH₃便有条件存在，并与Cu发生络合作用。NH₃可以破坏铜表面的Cu2O保护膜，并形成稳定的铜氨络合物，从而诱导含Cu颗粒发生选择性溶解。
颗粒内部出现微孔，颗粒与铝基体界面出现新的闭塞微沟槽。这个过程很关键，因为它把原本相对开放、难以积累腐蚀性离子的界面，转变成了更容易困住Cl-、金属离子和酸化产物的微小闭塞空间。一旦这些微沟槽形成，稳定局部腐蚀就有了起点。
随后，AA7075-T651自身的晶界化学不均匀性继续放大损伤。晶界处的含Cu析出相、纳米级Cu富集颗粒和Cu偏聚层作为有效阴极位置，会促进邻近铝基体沿晶界溶解。晶间腐蚀向深处发展后，腐蚀产物在材料内部堆积，产生楔入力；而7075-T651板材中沿轧制方向拉长的晶粒结构，又为层状剥离提供了路径。最终，晶间腐蚀与剥蚀腐蚀在缝隙内部共同出现。

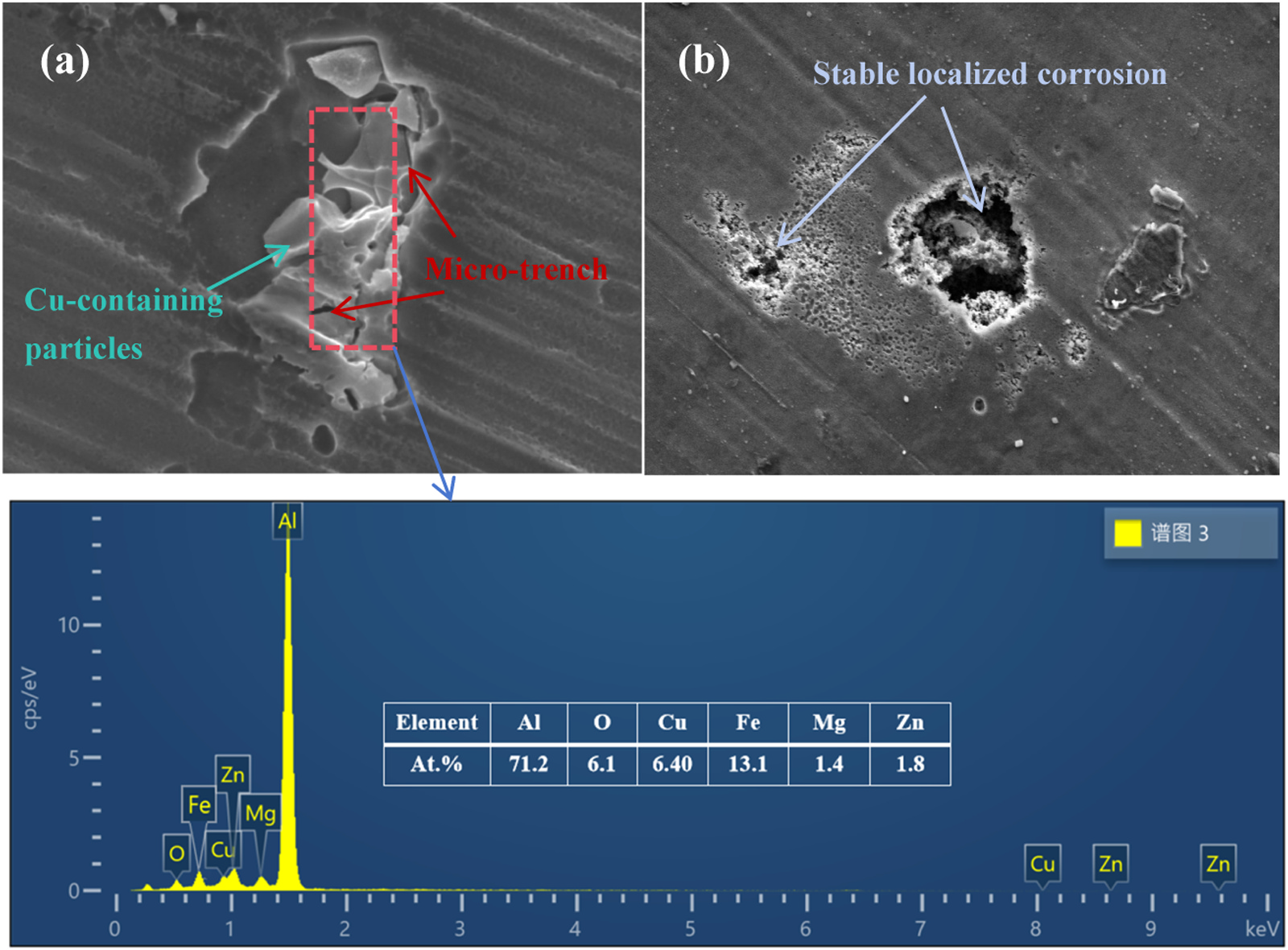

图11 含0.12 mol/L NaNO₃时，缝隙内部4 h和24 h后的微区腐蚀形貌及EDS结果。含Cu颗粒周围出现微沟槽和稳定局部腐蚀。
05 从缝隙腐蚀到SCC，裂纹并不是突然出现的
应力腐蚀开裂通常需要三个条件同时存在：敏感材料、拉应力和特定腐蚀环境。AA7075-T651本身具有较高强度，组织中又存在明显微电偶腐蚀单元；SSRT提供了持续拉伸应力；酸性Cl--NO₃-溶液和缝隙结构共同制造了局部闭塞环境。三个条件叠加后，裂纹萌生就不再只是时间问题，而是已经具备了明确的路径。
在含NaNO₃的缝隙试样中，严重晶间腐蚀和剥蚀腐蚀首先造成局部截面积削弱和应力集中。裂纹更容易在腐蚀缺陷底部或缝隙口附近萌生，宏观上表现为伸长率快速下降，SCC敏感性明显升高。
裂纹萌生后，裂尖又会形成新的闭塞区。金属离子在裂尖富集并水解，局部酸化抑制再钝化，阳极溶解（anodic dissolution，AD）持续推进裂纹。与此同时，酸性氯化物环境中还可能发生析氢反应。论文进一步提到，铝在酸性氯化物介质中发生阳极溶解时，也可能伴随阳极析氢（anodic hydrogen evolution，AHE）。这些氢原子可以进入裂尖前方的晶界、位错和应变集中区，降低局部结合强度和断裂韧性，使氢脆（hydrogen embrittlement，HE）参与裂纹扩展。
因此，这项研究并不是把SCC简单归因于“腐蚀坑导致裂纹”，而是提出了一个更完整的过程：NO₃-在缝隙内诱导含Cu颗粒选择性溶解，形成微沟槽和稳定局部腐蚀；局部腐蚀沿晶界发展为晶间腐蚀和剥蚀腐蚀；腐蚀缺陷在拉应力下成为裂纹萌生源；裂尖继续通过阳极溶解和氢脆协同机制扩展。这个链条一旦形成，外表面看起来越平静，内部风险反而越容易被忽略。
06 对工程检测的启发：不能只看外露表面
这篇论文对材料检测和失效分析有一个很直接的提醒：对于高强铝合金结构件，尤其是含铆接、搭接、压紧垫片、密封边缘等几何缝隙的位置，单纯开展外露表面浸泡、盐雾或普通电化学测试，并不一定能覆盖真实风险。某些离子在外表面可能表现为缓蚀，在缝隙内部却可能改变反应路径，诱导更严重的局部腐蚀和SCC。
实际评价中，更合理的思路是把“材料组织-环境离子-结构缝隙-应力状态”放在同一个体系内考虑。对于服役于酸性氯化物、工业污染、酸雨沉积或含硝酸盐污染环境中的铝合金部件，可以结合电化学极化测试、缝隙模拟预腐蚀、慢应变速率拉伸、断口分析、截面金相、SEM/EDS和三维形貌测试，判断腐蚀是否已经从表面局部腐蚀进入缝隙闭塞环境控制阶段。
检测机构在这类问题中不应只给出“是否发生腐蚀”的结论，更应回答几个更接近工程决策的问题：腐蚀起始位置是在外露表面还是缝隙内部；裂纹是否来自晶间腐蚀或剥蚀腐蚀缺陷；Cu富集颗粒、晶界析出相和腐蚀产物是否参与了裂纹萌生；当前环境中的阴离子组合是否会改变材料的SCC敏感性；若结构继续服役，风险位置应优先布置在哪些检测点。
结语
NO3-在AA7075-T651铝合金中的作用提醒我们，腐蚀环境的影响不能脱离结构讨论。没有缝隙时，它可以促进钝化，降低局部腐蚀和SCC敏感性；存在缝隙时，它又可能通过NH3诱导含Cu颗粒选择性溶解，触发微沟槽腐蚀、晶间腐蚀、剥蚀腐蚀，并最终加速SCC。
这类研究的价值不只在于解释某一种离子的作用，更在于提供了一种工程失效分析思路：材料失效往往不是单一因素造成的，而是微观组织、局部化学环境和结构应力共同把风险推到了临界点。对高强铝合金结构件而言，缝隙不是简单的几何缺陷，而是可能改变腐蚀机制的反应空间。把这个空间纳入检测和寿命评估，才有可能更早识别那些隐藏在外观之下的开裂风险。
参考文献与图片来源
Li, Y.; Liu, T.; Wang, W.; Cui, Z.; Cui, H. Nitrate-induced crevice corrosion and accelerated SCC of AA7075-T651 aluminum alloy in acidic chloride environment. Corrosion Science 269 (2026) 113991.
原创单位:江苏精川材料检测研究有限公司
精川检测持有 CMA/CNAS 双资质，专攻工程机械、化工设备、阀门管道、锅炉、压力容器、汽车零部件等原材料及产品的检测。配备 20 个独立专业实验室、400 余台精密仪器，专家工程师团队技术支撑；试验范围包含腐蚀测试、金相力学性能、化学成分分析、环境可靠性、液压爆破、氦检漏、失效分析、焊接工艺评定、无损检测、应力应变测试；配套试样制备加工、现场上门检测、工业体系认证咨询等技术服务。服务网络辐射长三角及全国，为制造企业提供权威公正的材料质量检测解决方案，为工业设备安全保驾护航。
