长期受力为什么会导致材料慢性损伤?

很多工程失效并不是在超载瞬间发生的，而是在看似“稳定”的长期载荷、恒定应力或缓慢变化的环境载荷下，经过漫长的微观损伤积累后突然显现。对金属而言，这种损伤可能表现为蠕变空洞、焊接热影响区的 Type IV 开裂、氢致延迟开裂；对聚合物和复合材料，则往往表现为黏弹性蠕变、刚度衰减和蠕变断裂；对岩石、混凝土等脆性材料，则可能表现为微裂纹在恒载下持续扩展并最终失稳。对企业而言，真正困难的地方并不是“知道材料会坏”，而是如何在宏观失效之前，通过合理的检测与失效分析，把这种慢性损伤识别出来。

一、长期受力为什么会演化为慢性损伤

从材料行为上看，“长期受力”并不等于“应力不变、材料状态也不变”。在恒定应力或恒定载荷条件下，材料内部会持续发生位错运动、扩散迁移、晶界滑移、局部塑性变形以及微裂纹萌生等过程，因此应变、应变速率和局部损伤都会随时间演化。Kassner 等对单相金属蠕变行为的论文中指出，典型高温蠕变通常经历初生、稳态和三级蠕变三个阶段；早期阶段蠕变速率下降，中期趋于相对稳定，而在接近失效时应变速率再次升高并最终导致破坏。

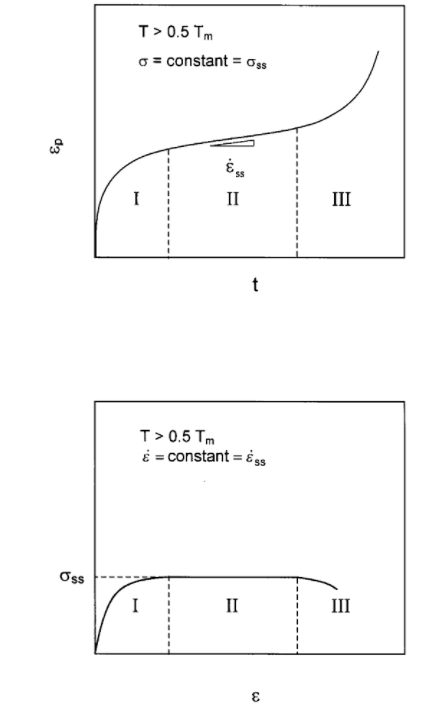

图1. 典型金属材料的蠕变阶段示意：初生蠕变—稳态蠕变—三级蠕变

对聚合物和复合材料而言，长期受力更多体现为黏弹性和黏塑性响应：在较低应力下，材料可能长期缓慢变形而不立即断裂；在接近静强度的应力水平下，则可能在较短时间内出现蠕变加速并进入失效阶段。Spathis 与 Kontou 的研究表明，聚合物蠕变失效同样具有明显的时间依赖性，其本质不是单一瞬时强度失效，而是“应力—时间—损伤”三者耦合作用的结果。

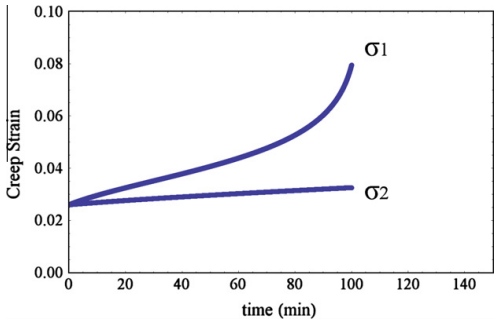

图2. 聚合物在不同应力水平下的蠕变应变—时间示意，高应力更易出现加速蠕变

二、微观损伤是如何一步步累积的

宏观上的“慢性损伤”，本质上来源于微观层面的持续演化。对于高温金属，材料在长期受力下会发生空位扩散、晶界滑移和位错重排；晶界、三重点、第二相界面和夹杂物周围会逐步形成空洞，并在后续服役过程中长大、连通，最终演化为微裂纹和宏观裂纹。Kassner 与 Hayes 对蠕变空洞化行为的论文中系统总结了多种空洞形核机制，包括晶界滑移导致的空洞形核、空位凝聚形成空洞、Zener–Stroh 型机制以及颗粒/界面处的空洞形成。

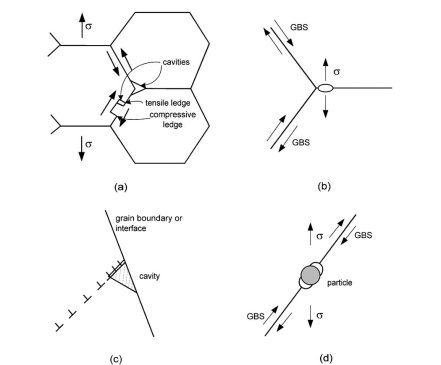

图3. 金属蠕变空洞的典型形核机制示意

对于高强钢和含氢服役材料，长期受力下的慢性损伤往往与氢的捕获、扩散和局部富集有关。氢原子可以滞留在位错、晶界、空位、第二相和相界等多种微结构陷阱中，改变局部结合强度和塑性变形方式，从而诱发氢致延迟开裂、氢致脆化或环境辅助开裂。Chen 等的论文表明，微结构陷阱的类型、强度与分布决定了氢在材料中的停留、迁移和损伤敏感性。

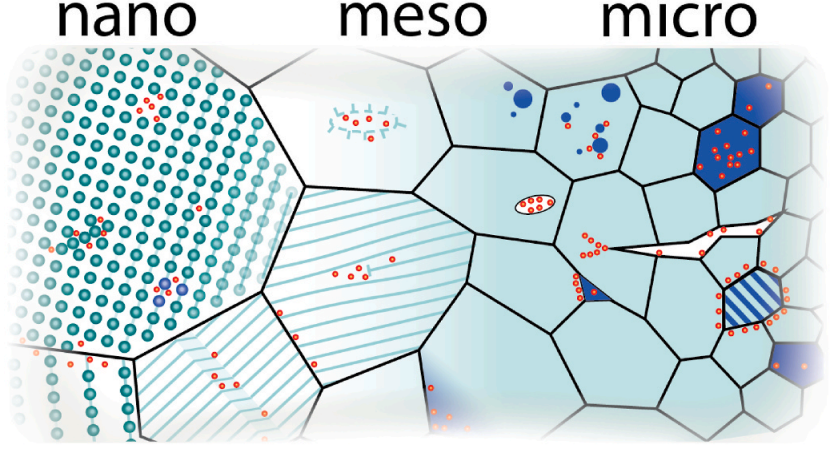

图4. 合金中多尺度氢陷阱示意：从晶格到晶界、位错、第二相和微裂纹

对于岩石、混凝土等脆性材料，时间相关损伤更多表现为微裂纹在恒定载荷下的亚临界扩展。Amitrano 与 Helmstetter 的研究表明，即使外部应力低于瞬时强度，材料内部损伤事件仍会不断累积，表现为应变缓慢增长、损伤事件增加和能量释放增强，最终在接近失效前进入明显加速阶段。

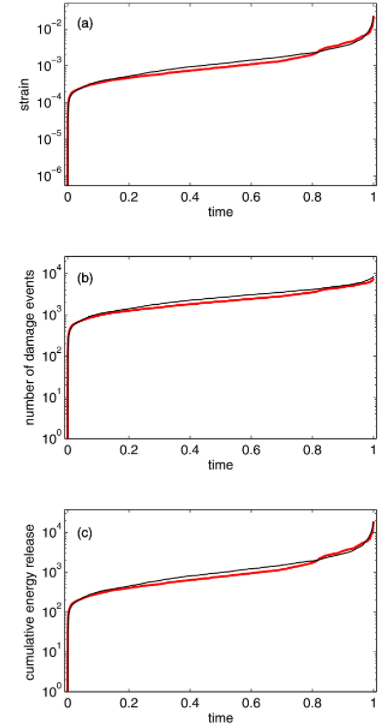

图5. 脆性材料恒载下的应变、损伤事件数量和能量释放随时间演化

三、不同材料的慢性损伤形式并不相同

1. 高温金属与焊接接头：

在耐热钢、锅炉管、主蒸汽管道、厚壁部件和焊接接头中，最典型的慢性损伤形式是蠕变空洞化、晶界微裂纹以及热影响区的 Type IV 开裂。Abson 与 Rothwell 对 9–12%Cr 蠕变强度增强型铁素体钢焊缝的研究指出，Type IV 裂纹常出现在细晶热影响区或热影响区外缘，这类区域虽不一定在宏观上最显眼，却可能成为焊接接头蠕变寿命的薄弱环节。

2. 高强钢、紧固件和含氢材料：

在高强钢、紧固件、焊接接头以及氢环境或腐蚀环境服役材料中，长期受力引发的慢性损伤常表现为延迟断裂、氢脆、HIC 或 SCC。其危险性在于构件在常规静载水平下也可能随着时间推移突然开裂。

3. 聚合物与复合材料：

这类材料的长期风险主要表现为黏弹性蠕变、应变持续增长、刚度下降、界面损伤、分层与蠕变断裂。与金属不同，聚合物损伤往往与温度、时间和应力水平高度耦合，对尺寸稳定性和长期承载能力影响明显。

4. 岩石、混凝土及脆性非均质材料：

这类材料在长期恒载下也会发生慢性损伤，只不过主导机制从“塑性流动”转变为“微裂纹持续扩展”。因此，工程上见到的迟滞失稳、局部破坏乃至突发性破裂，并不一定意味着瞬时超载，也可能是长期损伤逐步积累的结果。

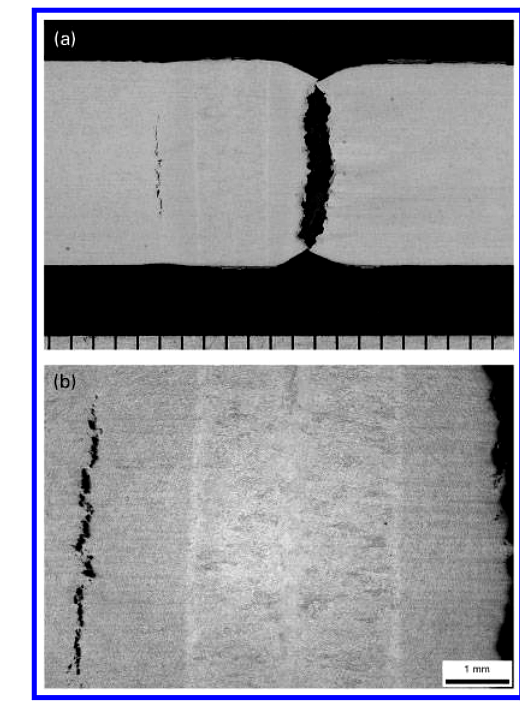

图6. 9Cr 钢焊接接头中的 Type IV 开裂示例

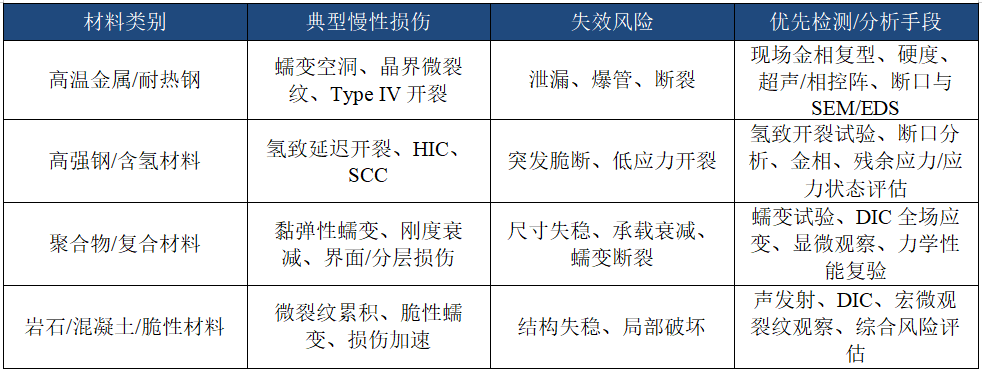

5. 各类材料慢性损伤的共性与差异

四、如何通过检测手段找出“慢性损伤”

慢性损伤最大的难点在于：宏观裂纹往往出现较晚，但微观损伤可能已经累积多年。因此，识别风险需要把“材料状态”“局部应变/应力响应”“缺陷演化”和“服役历史”结合起来。Sposito 等对电站钢蠕变损伤无损检测技术的研究给出了一个很好的框架：不同检测手段在不同损伤阶段各有适用范围，并不存在一个万能指标。

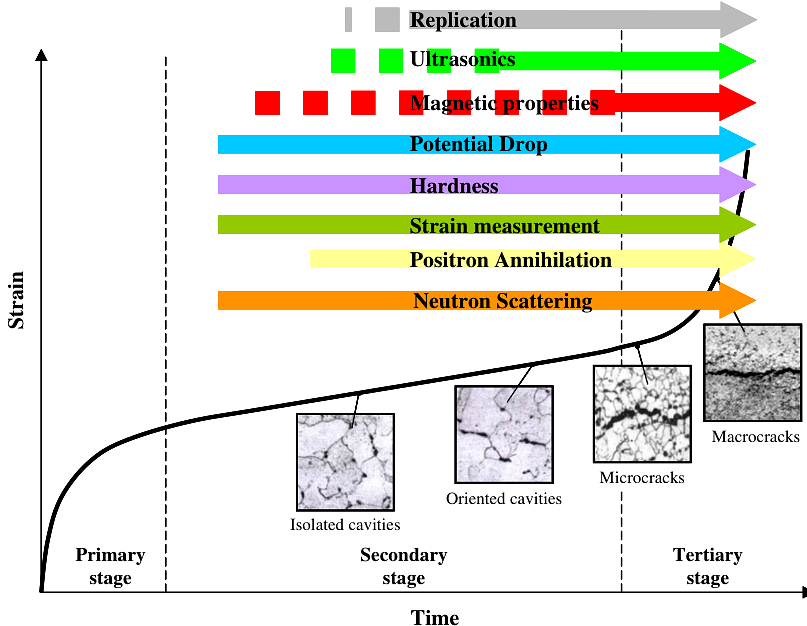

图7. 蠕变曲线、微结构损伤演化与不同无损检测方法的适用阶段

1. 现场金相复型与显微组织检查

对于高温金属和焊接接头，这通常是判断蠕变空洞、晶界损伤和 Type IV 开裂倾向的首选方法。它可以在不大面积取样的前提下，对在役构件表面组织进行复制观察，适合锅炉管道、压力部件、焊缝和热影响区。

2. 超声、磁学、电位降与硬度测量

这些方法适合做快速筛查或辅助手段。超声可用于识别散射和局部损伤变化，磁学/电磁方法可反映材料微结构演化，交流电位降和硬度则可用于评估损伤程度及寿命阶段。

3. DIC 全场应变与应变测量

对于早期局部化变形、屈服起始和加速蠕变前兆，DIC 具有很强的可视化优势。Mäkinen 等的研究表明，基于 DIC 的应变场分析和 PCA 方法可以用于识别屈服起点及三级蠕变前的转折特征。

4. 断口分析、SEM/EDS 与实验室复验

当构件已经出现裂纹或失效时，断口形貌、显微组织、EDS 成分和局部硬度梯度往往能给出最直接的机理证据。这一阶段的重点不是简单确认“断了”，而是回答“为什么在这个位置、这个时间、这种环境下失效”。

5. 针对氢与环境辅助开裂的专项检测

对于高强钢、紧固件、焊接接头和腐蚀服役材料，仅仅看宏观裂纹往往不够，还需要结合氢致开裂试验、应力腐蚀试验、腐蚀产物分析以及必要的气体/介质因素分析，识别氢和环境对慢性损伤的放大作用。

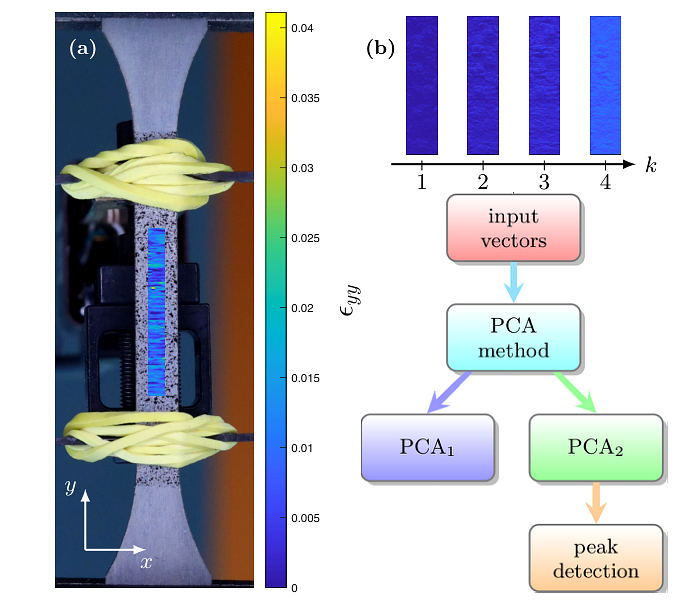

图8. 基于 DIC 的全场应变获取与特征识别思路，可用于捕捉屈服和蠕变失效前兆

五、围绕长期受力慢性损伤，我司的检测与分析服务

现场金相复型与现场组织检查：用于高温部件、焊接接头、管道和热影响区的蠕变空洞、微裂纹与组织老化识别；

硬度/显微硬度、金相、SEM/EDS 与断口分析：用于判断材料退化、空洞化、脆化、第二相演化和裂纹扩展路径；

超声、相控阵、交流电位降、磁学等无损检测：用于在役构件的损伤筛查与重点区域定位；

DIC 全场应变测试、应力—应变测试与定制化力学方案：用于识别局部应变集中、屈服起始、加速损伤前兆及材料长期承载行为；

氢致开裂（HIC）、硫化物应力开裂（SSC）、应力腐蚀开裂（SCC）与腐蚀/环境模拟测试：用于长期载荷与环境耦合失效风险识别；

残余应力与服役应力状态评估、失效排查和综合分析方案：用于把微观损伤与构件的真实受力背景联系起来。

结语

长期受力导致的慢性损伤，并不是单一材料、单一行业才会遇到的问题。无论是高温金属的蠕变空洞与 Type IV 开裂，高强钢的氢致延迟断裂，聚合物与复合材料的黏弹性蠕变，还是岩石/混凝土的脆性蠕变，其共性都在于：损伤往往先从微观开始，在漫长时间中累积，最后以宏观裂纹或突发失效的形式表现出来。对企业而言，真正重要的是在“还没彻底坏”之前，把这种慢性损伤识别出来；而这正是检测、失效分析和综合风险判断能够发挥价值的地方。

参考文献（本文主要依据）

[1] Kassner M.E., Pérez-Prado M.-T. Five-power-law creep in single phase metals and alloys. Progress in Materials Science, 2000, 45: 1–102.

[2] Kassner M.E., Hayes T.A. Creep cavitation in metals. International Journal of Plasticity, 2003, 19: 1715–1748.

[3] Abson D.J., Rothwell J.S. Review of type IV cracking of weldments in 9–12%Cr creep strength enhanced ferritic steels. International Materials Reviews, 2013, 58(8): 437–473.

[4] Sposito G., Ward C., Cawley P., et al. A review of non-destructive techniques for the detection of creep damage in power plant steels. NDT & E International, 2010, 43: 555–567.

[5] Mäkinen T., Zaborowska A., Frelek-Kozak M., et al. Detection of the onset of yielding and creep failure from digital image correlation. Physical Review Materials, 2022, 6: 103601.

[6] Chen Y.-S., Huang C., et al. Hydrogen trapping and embrittlement in metals – A review. International Journal of Hydrogen Energy, 2024.

[7] Spathis G., Kontou E. Creep failure time prediction of polymers and polymer composites. Composites Science and Technology, 2012, 72: 959–964.

[8] Amitrano D., Helmstetter A. Brittle creep, damage, and time to failure in rocks. Journal of Geophysical Research, 2006, 111: B11201.
