金属增材制造构件—从粉末、熔池、缺陷到性能的检测证据链

适用场景：金属3D打印件质量评价、失效分析、增材制造材料研发、客户技术推文、检测方案介绍。

关键词：增材制造（AM）、粉末床熔融（PBF）、定向能量沉积（DED）、孔隙、未熔合、残余应力、组织各向异性、疲劳、可打印性。

开头：真正麻烦的，往往不是成形失败

金属增材制造（Additive Manufacturing，AM）最吸引人的地方，是它能把复杂结构直接从数字模型带到实物里。传统加工做不到的内流道、轻量化晶格、个性化植入体、复杂模具冷却通道，都可以靠一层一层的熔化和凝固慢慢堆出来。可一旦这些零件要进入航空、能源、医疗、汽车或油气装备，问题就不再是“能不能打印”。真正要追问的是：粉末是否稳定，熔池是否受控，内部有没有孔隙和未熔合，组织是不是方向性太强，残余应力会不会在后续加工或服役中释放，拉伸性能、疲劳寿命和腐蚀耐受性到底能不能支撑设计要求。

DebRoy 等人把金属增材制造的主线讲得很清楚：工艺过程（Process）决定热历史，热历史塑造组织结构（Structure），组织与缺陷共同控制性能（Properties）。它不是单纯介绍 3D 打印设备，而是把粉末、热源、熔池流动、凝固、缺陷、残余应力、力学性能和可打印性放在同一个框架里。对检测机构来说，这个框架很有价值。因为客户送来的增材件，表面上可能只是一个拉伸不达标、疲劳早断、尺寸变形或内部孔洞的问题，背后却常常是一条完整的证据链。

增材制造路线：同样是“打印”，熔池和缺陷来源并不相同

金属增材制造不能简单理解成某一种固定工艺。DebRoy 等人把工程中常见的多种成形路线放在一起讨论，其中应用最广的仍是粉末床熔融（Powder Bed Fusion，PBF）和定向能量沉积（Directed Energy Deposition，DED）。PBF 通常利用激光或电子束在铺好的粉末层上逐道熔化，成形精度较高，比较适合复杂细小结构。DED 的思路则不同，它把粉末或丝材送入热源作用区，使材料在熔池中熔化并逐层堆积，因此沉积效率更高，在大尺寸构件制造、零件修复和近净成形中更常见。

粉末床构件要重点关注细小孔隙、未熔合、层间缺陷、表面卫星粉和各向异性；丝材或电弧沉积构件更容易面对粗大熔道、热输入累积、宏观变形、残余应力和后加工余量问题。工艺路线选错，后面再多力学测试也只能解释结果，不能真正找到源头。

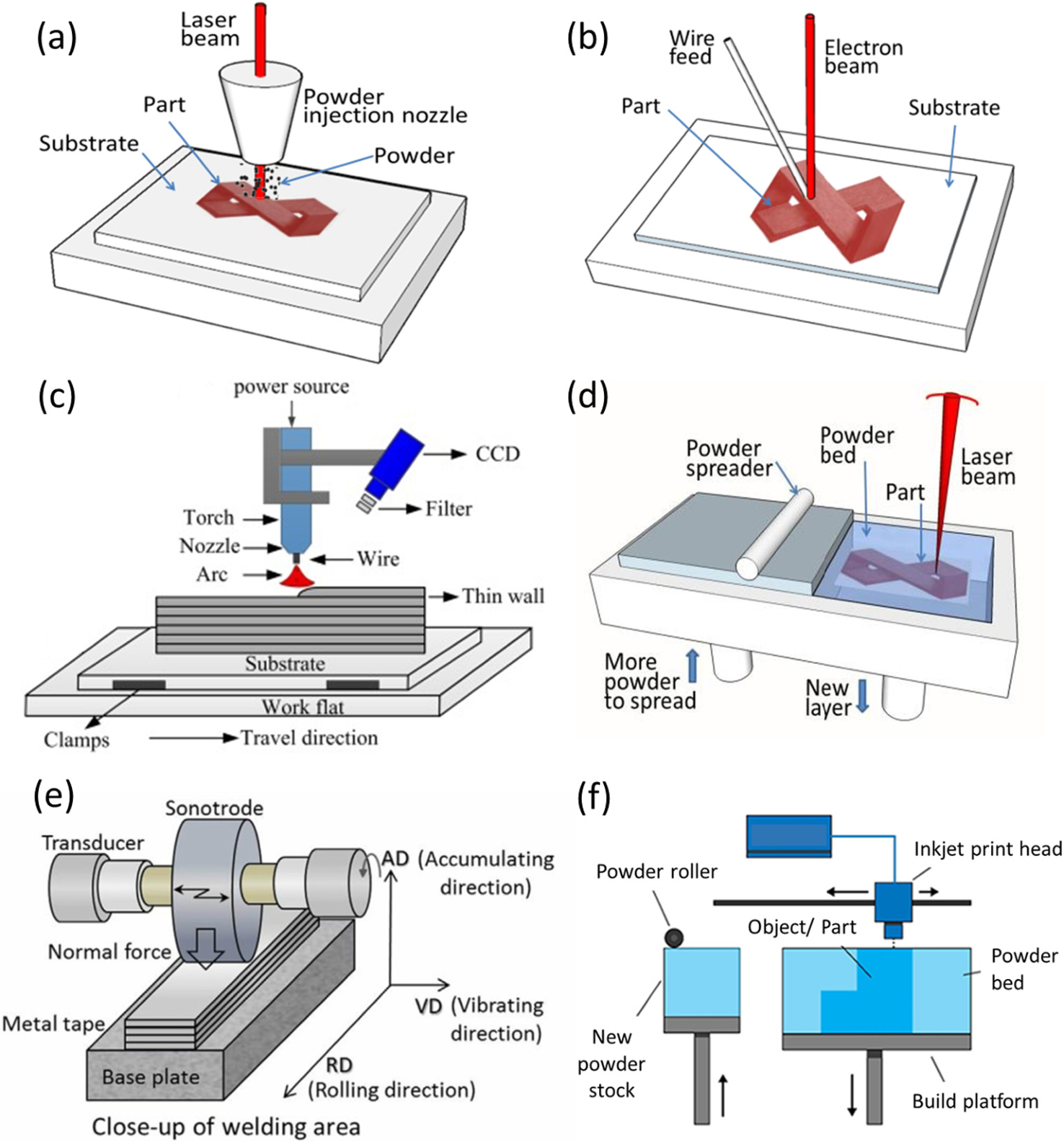

图1. 金属增材制造主要工艺路线示意。PBF 与 DED 的热源、供料和成形方式不同，后续缺陷与组织评价重点也不同。

粉末质量：缺陷有时在进入熔池前就已经埋下

很多增材制造问题并不是从激光扫描那一刻才出现。粉末的粒径分布、球形度、表面氧化、卫星粉、夹杂污染、流动性和堆积密度，都会直接影响铺粉均匀性和熔化行为。综述中对 PREP、旋转雾化（RA）、气雾化（GA）和水雾化（WA）粉末的形貌进行了对比。球形、表面光滑、粒径分布集中的粉末更容易形成稳定粉床；形貌不规则或表面粗糙的粉末，容易带来铺粉不均、熔化不足和表面粗糙度升高。

这部分内容对企业检测很直接。粉末不是简单看化学成分是否合格，还需要把粒径分布、SEM 形貌、流动性、松装密度、氧氮氢含量和循环使用后的形貌变化一起看。对于反复回收粉末，尤其要注意氧化和卫星粉增加带来的隐性风险。打印件上出现孔隙或未熔合时，不能只盯参数，也要倒查粉末状态。

图2. 不同制粉工艺得到的合金粉末形貌及其对 IN 718 构件孔隙的影响。粉末形貌和内部气体缺陷会传递到最终构件质量中。

熔池热历史：组织不是“长出来”的，是被热循环推出来的

金属增材制造的核心现场，其实是一个不断移动的小熔池。热源提供能量，粉末或丝材进入熔池，液态金属发生对流、蒸发、凝固和再加热。每一层材料在成形时都会经历快速加热和冷却，下一层沉积又会给前一层一次新的热循环。于是，同一构件中不同高度、不同位置的温度峰值、冷却速率和凝固条件并不相同。

熔池并不是一个静止的高温区域。液态金属在其中持续流动，原本很小的工艺波动也可能被进一步放大。当表面张力随温度或成分发生变化时，熔池内会形成 Marangoni 流，这种流动会重新分配热量和溶质，使熔池的深度、宽度以及凝固前沿的位置都发生改变。扫描速度、激光功率、光斑大小、热输入和保护气氛稍有变化，熔池稳定性就可能不同。后续在检测报告中看到的柱状晶、层状组织、组织粗细不均、偏析以及局部硬度差异，并不是孤立出现的现象，本质上是材料在成形过程中反复受热、快速冷却后留下的痕迹。

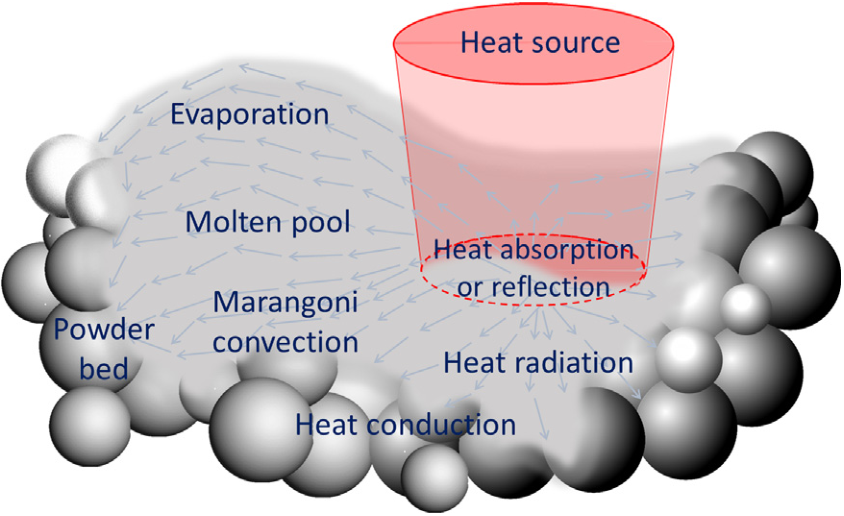

图3. 粉末基增材制造过程中的传热与熔池流动。熔池不是静态液滴，而是热、流动和凝固共同作用的区域。

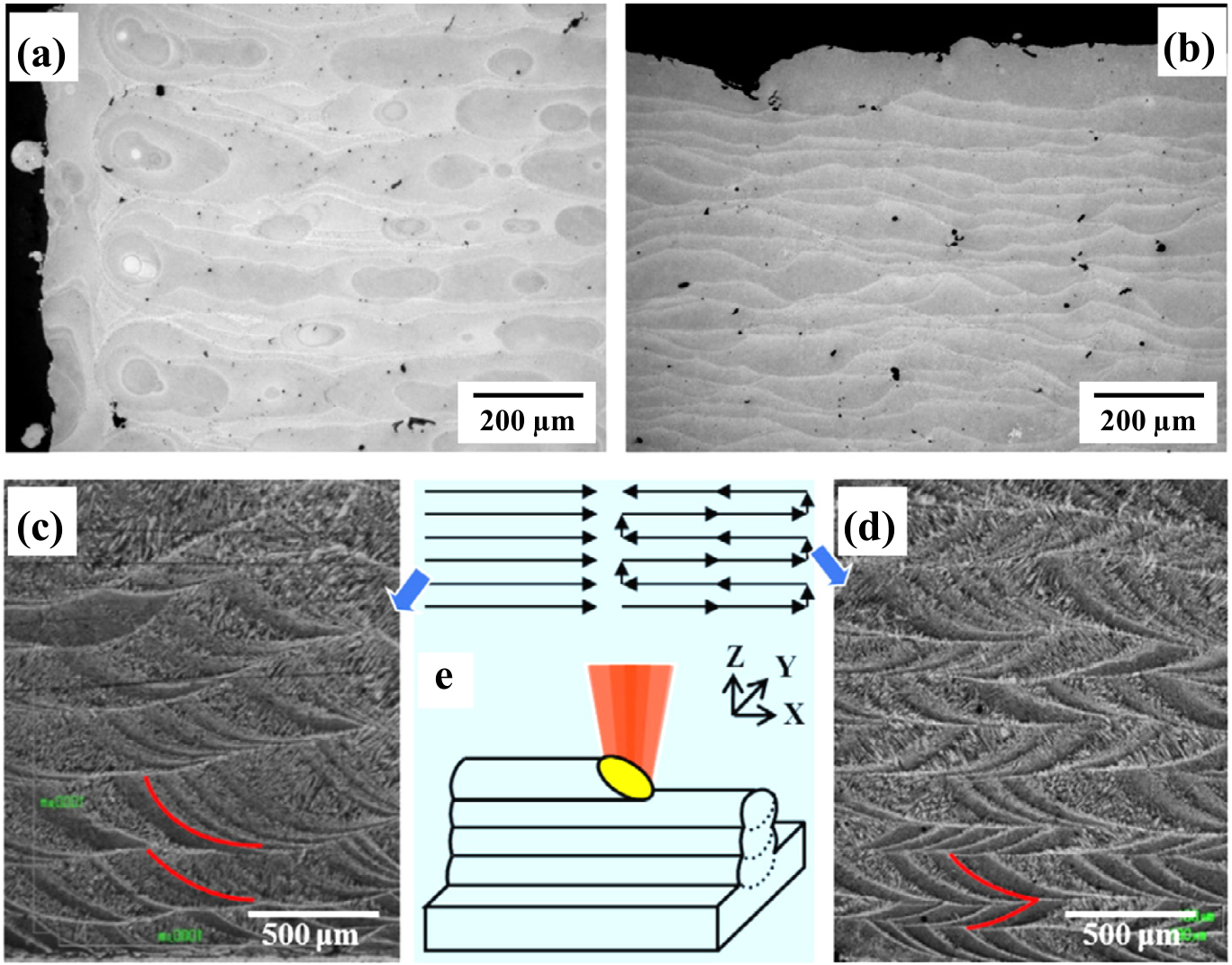

图4. PBF-L 与 DED 形成的熔池形貌对比。熔池几何形状会进一步影响晶粒生长方向和组织形态。

从 G/R 到组织形态：为什么会出现柱状晶、等轴晶和各向异性

增材制造件中的晶粒通常带有明显取向，并不是在材料内部随意生长出来的。成形时，局部区域被快速熔化又迅速凝固，热量传递方向、温度梯度 G 和凝固速率 R 会直接影响晶粒形貌。一般来说，G/R 关系到柱状晶和等轴晶的形成倾向，冷却速率 GR 则会影响组织尺度。温度梯度较高时，晶粒更容易沿热流方向继续外延生长，前一层的晶粒会为后一层提供生长基础，最终形成跨越多层的柱状晶。若局部热条件、成分分布或形核条件发生变化，晶粒生长方式也会改变，部分区域可能出现等轴晶。因此，金相中看到的取向组织，不能简单归因于材料本身，而应结合热输入、扫描路径和凝固过程一起判断。

这也是为什么同一个材料的纵向和横向拉伸结果可能差别很大。对于检测机构，金相检验不能只截一个方向。取样方向、成形方向、扫描策略、层厚和热处理状态都应写进报告。必要时还要结合 EBSD（电子背散射衍射）评价织构与晶粒取向，用显微硬度网格去追踪层间差异。

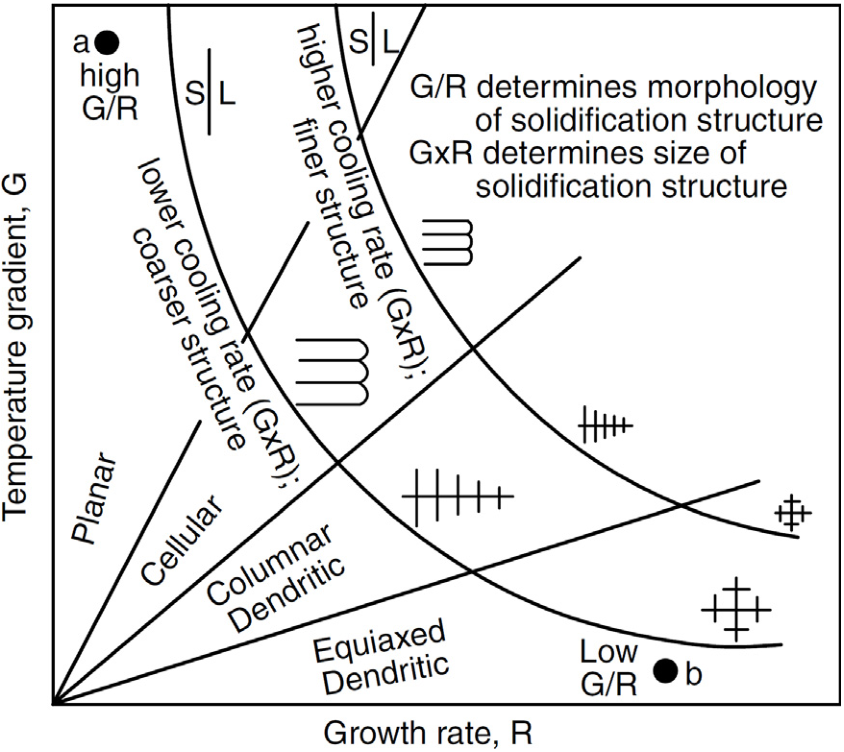

图5. 温度梯度 G 与生长速率 R 对凝固组织形貌和尺度的影响。组织形态变化背后是熔池热条件的变化。

孔隙、未熔合和表面粗糙：不是一个“气孔”就能概括

增材制造件内部缺陷不能简单用“有没有孔”来判断。截面或 CT 图像中出现的圆形孔洞，可能来自气体卷入，也可能是粉末颗粒本身带入的气泡；如果成形时匙孔（keyhole）不稳定，熔池局部塌陷后也会留下类似孔洞。与此不同，形状不规则、较扁平并沿层间或扫描道边界分布的缺陷，通常更接近未熔合（lack of fusion）。前者多与功率密度过高、金属蒸发和熔池波动有关，后者则往往说明局部能量输入不足，扫描间距、层厚或铺粉状态需要进一步排查。由于这两类缺陷对疲劳寿命和断裂行为的影响不同，报告中不宜笼统写成“存在孔隙”，应结合形貌特征、分布位置和成形工艺给出更准确的判断。

缺陷识别需要多手段互证。低倍和金相能看截面分布，SEM 能看孔洞边缘和未熔合界面，X-ray CT 能提供三维空间分布，必要时同步辐射成像可以观察缺陷演化。实际工程中不一定每个样品都上 CT，但当客户关心疲劳寿命、密封性或关键承载安全时，三维缺陷尺寸、数量、形貌和位置往往比单个截面更有说服力。

图6. 匙孔孔隙、未熔合孔隙、气体孔隙及工艺参数对孔隙的影响。不同孔洞形貌对应不同工艺根因。

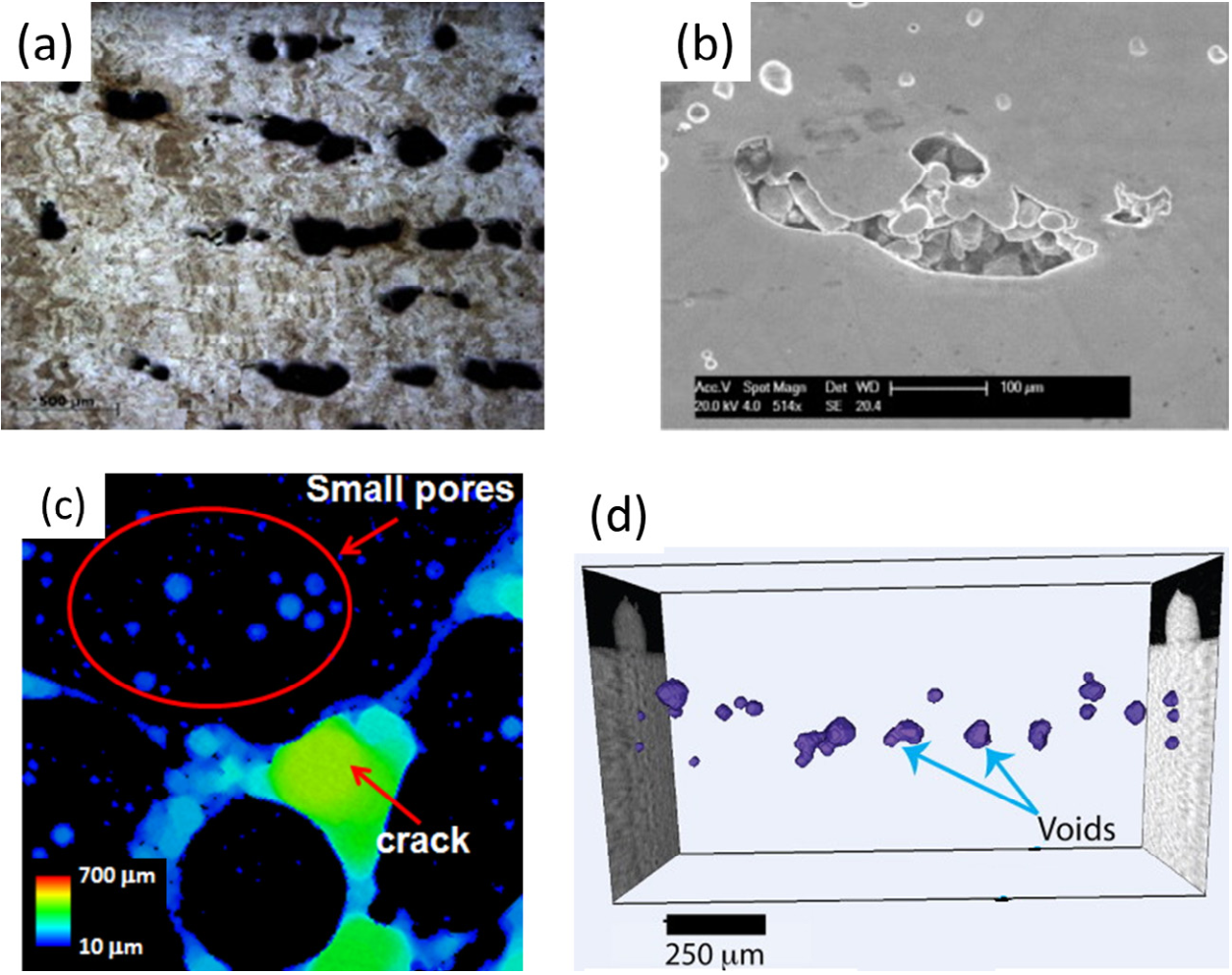

图7. 孔隙和未熔合缺陷的多尺度表征方法。二维截面与三维成像各有优势，适合组合使用。

表面粗糙与裂纹：外观问题背后可能是疲劳起点

增材制造件的表面粗糙度不能只理解为外观问题。成形时形成的台阶、半熔粉末黏附、球化（balling）以及局部热输入不足，都会在表面留下细小凹坑或尖锐过渡，这些位置受力后容易产生应力集中。对于承受循环载荷的零件，表面微缺口常常会成为疲劳裂纹的起点。即使后续进行了喷砂、抛光或机加工，原始表面缺陷也未必完全去除，近表层的孔隙和未熔合仍可能残留。因此，评价增材制造件时，不能只看粗糙度数值是否合格，还要结合近表层缺陷和疲劳性能一起判断。

裂纹和分层更需要警惕。热裂、冷裂、层间分层、支撑去除造成的损伤，可能在外观检查中并不明显。对于镍基合金、铝合金、钛合金和高强钢，成分偏析、凝固裂纹敏感性、残余拉应力和热循环共同作用，会让裂纹问题具有很强的材料差异。失效分析时，断口、金相、SEM-EDS 和显微硬度要一起看，不能只依据裂纹位置下结论。

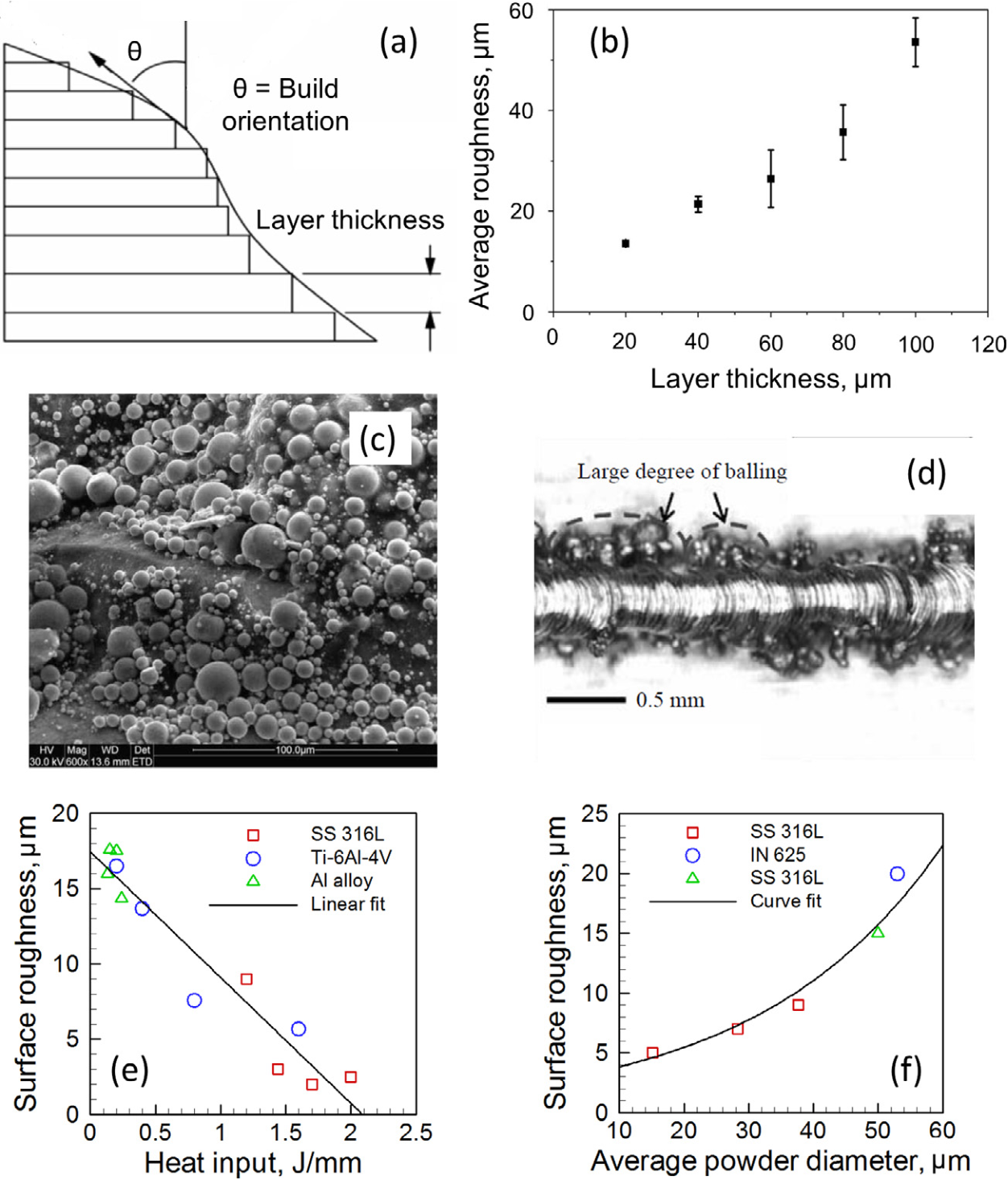

图8. 台阶效应、粉末黏附、球化和热输入对表面粗糙度的影响。表面质量会直接参与疲劳和磨损行为。

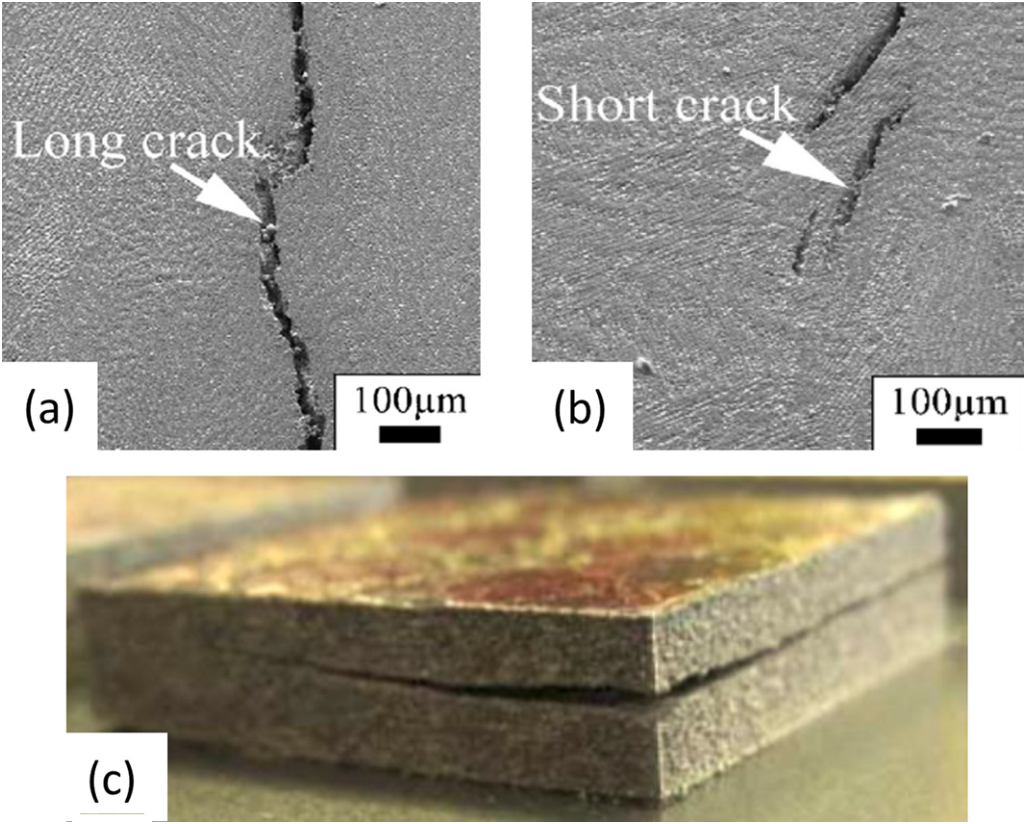

图9. 增材制造中的长裂纹、短裂纹和分层缺陷。裂纹形态是判断工艺根因和服役风险的重要证据。

残余应力：层层堆积出来的“隐形载荷”

增材制造中的残余应力来自局部加热和非均匀冷却。熔池附近材料热膨胀受到周围冷材料约束，冷却后又被已经凝固的区域牵制，反复热循环让应力不断累积。它可能导致翘曲、开裂、支撑切除后变形，也可能改变疲劳裂纹扩展路径。

残余应力评价不能简单停留在“有没有应力”这个层面。增材制造件经历了反复加热和快速冷却，内部应力状态往往和成形路径、支撑约束、构件厚度以及后处理过程有关，不同检测方法能看到的范围也不一样。XRD 残余应力更适合表层区域，盲孔法可以给出局部深度方向上的应力变化，轮廓法和中子衍射更适合分析较大范围或更深位置的应力分布，但对设备和样品条件要求较高。在企业检测中，通常会先从外观尺寸、翘曲变形和裂纹出现的位置判断风险，再根据构件特点选择 XRD 或盲孔法获取表层及局部应力结果；对于结构复杂、热输入路径难以直接判断的增材制造件，还可以借助 ANSYS 等有限元软件重建成形过程中的受热、约束和变形趋势，使检测结果不只是一个数值，而能回到工艺和失效风险本身。

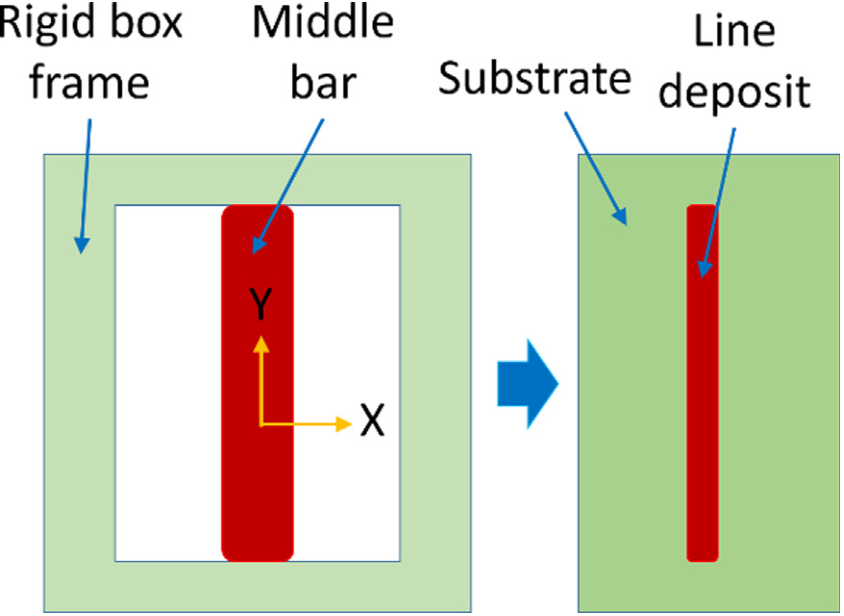

图10. 用简单杆-框架模型解释 AM 残余应力起源。局部加热、受约束膨胀和冷却收缩共同形成内应力。

性能评价：增材件的强度、塑性和疲劳常常“不按常规出牌”

不少增材件的拉伸强度并不低，甚至可能高于传统锻轧态材料，但塑性、疲劳和断裂稳定性未必同步提高。原因在于细小组织、快速凝固和高位错密度可以提高强度，孔隙、未熔合、表面缺口和织构各向异性却会削弱延伸率和疲劳寿命。增材件最怕的不是平均性能看起来合格，而是离散性太大。

疲劳测试尤其能暴露问题。裂纹往往从近表面缺陷、层间未熔合或周期性孔隙处萌生。PBF-L 316L 不锈钢中的孔隙可能呈现与层厚相关的周期性分布，这会在拉伸或疲劳中形成更集中的损伤路径。对关键零件来说，拉伸、硬度、冲击、疲劳、断裂韧性、蠕变和腐蚀试验需要根据服役工况组合，而不是只做一项室温拉伸。

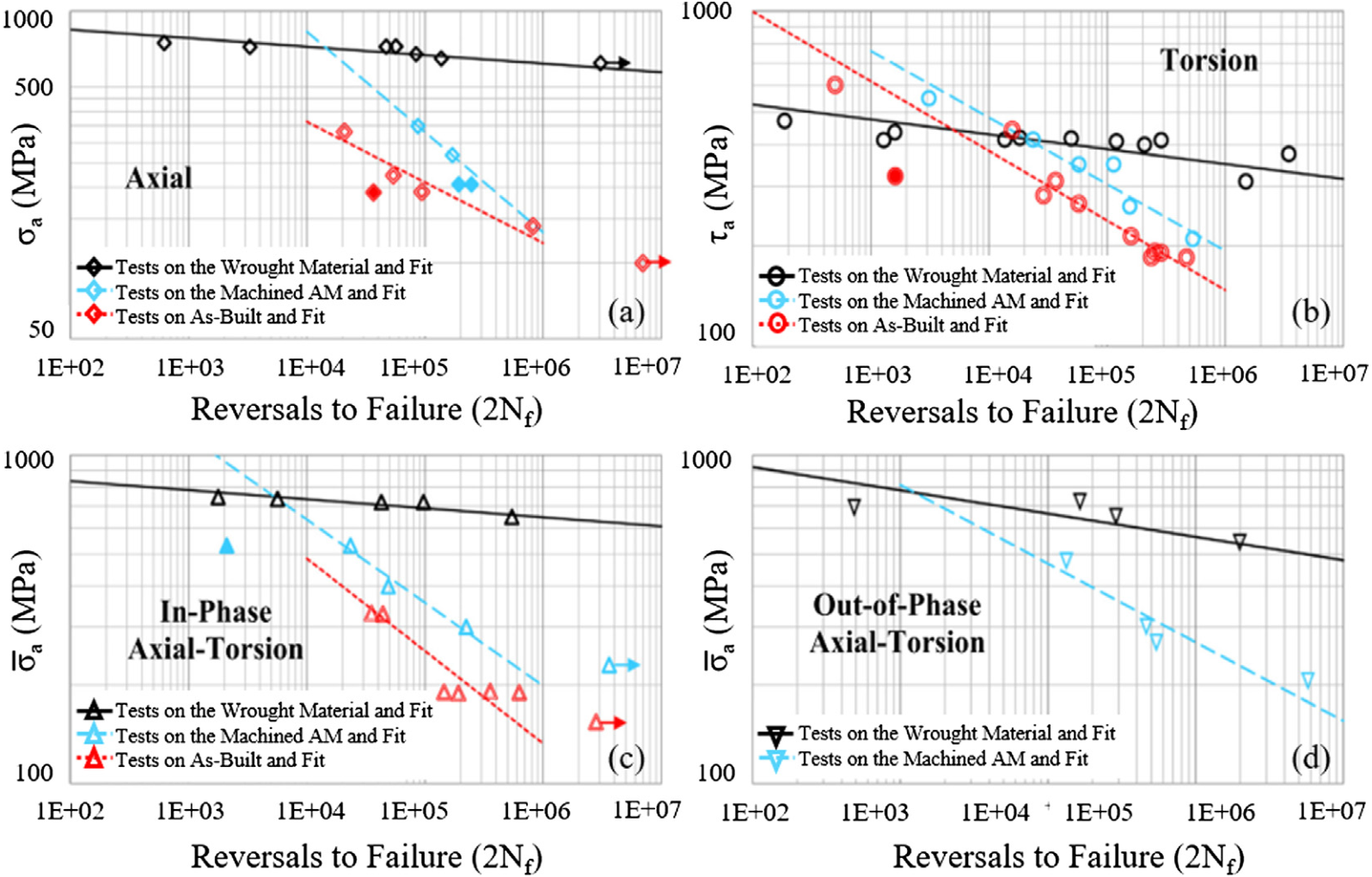

图11. 锻造材料与增材制造材料在不同疲劳载荷下的结果对比。疲劳评价比单一拉伸结果更能体现缺陷敏感性。

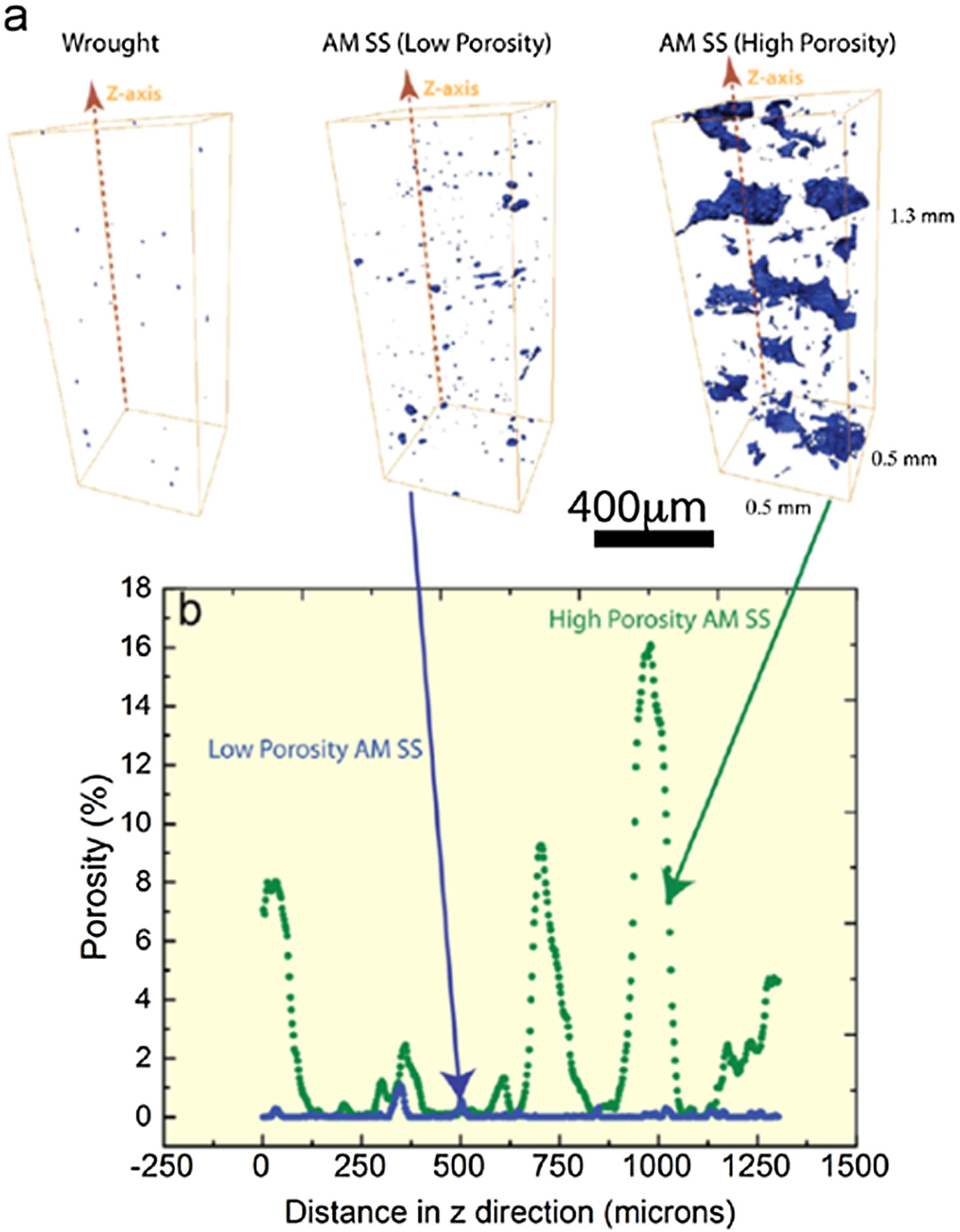

图12. 316L 不锈钢 PBF-L 构件中孔隙在力学测试中的原位表征。层间周期性缺陷会成为失效路径。

可打印性：不是材料能熔化就等于能稳定制造

可打印性（printability）为材料和工艺共同决定的能力：给定合金能否在一定参数窗口内形成满足力学、冶金和功能要求的沉积体。这个概念很重要，因为有些合金本身易挥发、易裂、易偏析或热应变大，即使设备参数调了很多轮，也未必能获得稳定质量。

可打印性评价本质上是“材料-工艺-缺陷”的窗口寻找。功率、扫描速度、层厚、扫描间距、预热温度、保护气氛和粉末状态都会改变结果。工艺窗口太窄，意味着批量制造时对扰动极其敏感；窗口足够宽，才有可能进入稳定生产。检测机构可以在这里发挥更大作用：用金相、密度、CT、硬度、残余应力、拉伸、疲劳和腐蚀数据，帮助客户把经验参数变成可验证的质量边界。

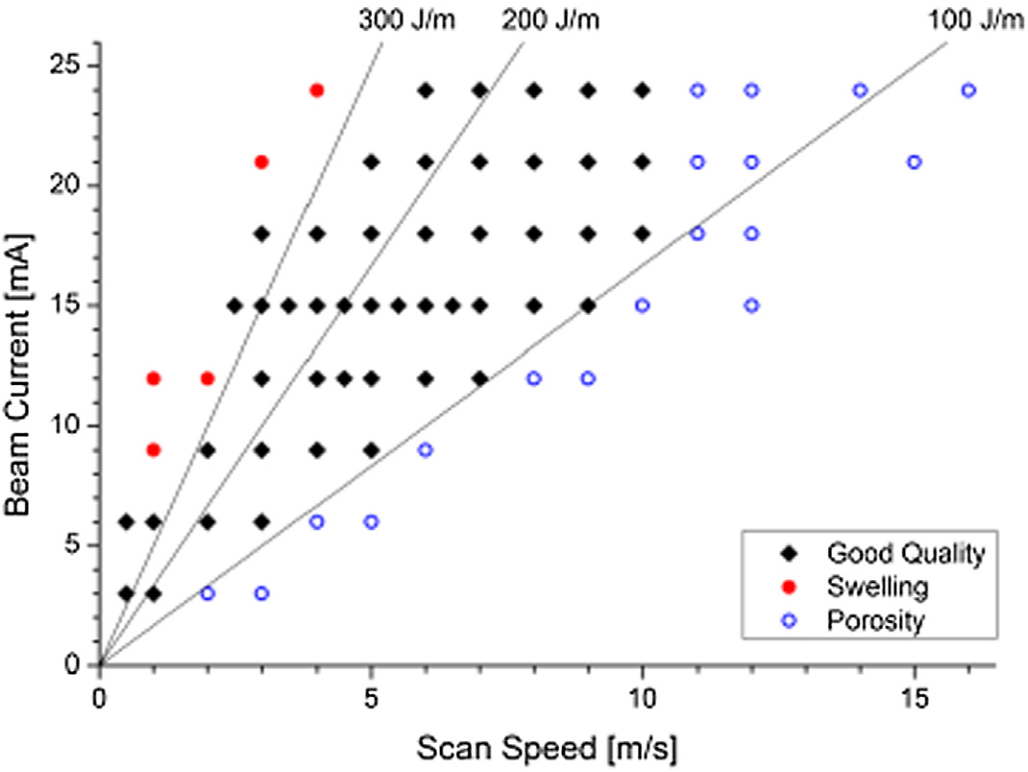

图13. Ti-6Al-4V 电子束粉末床熔融工艺窗口示例。稳定成形依赖合适的功率、速度和热输入组合。

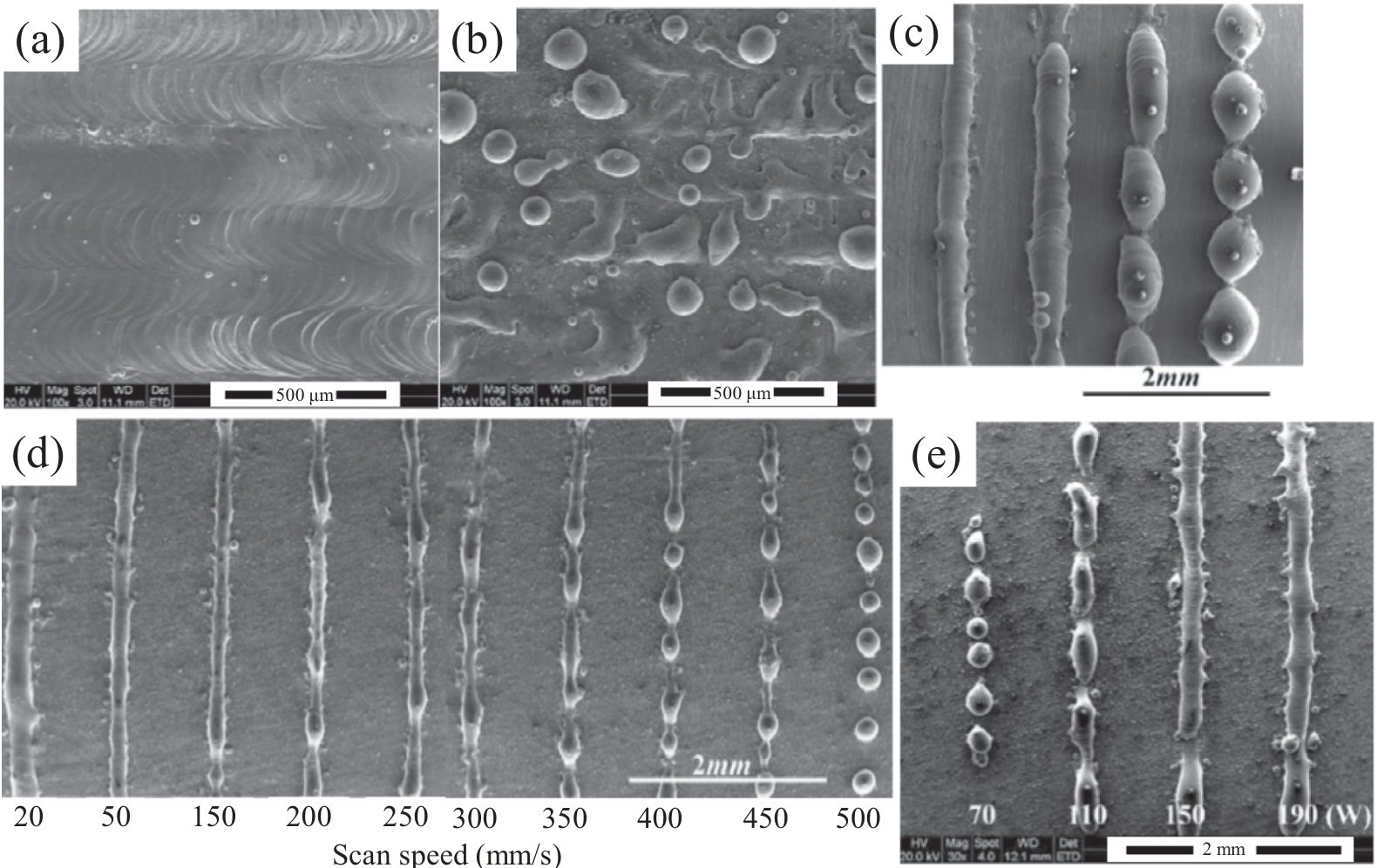

图14. 不同氧含量、层厚、扫描速度和激光功率引发的球化现象。可打印性差常常表现为熔池失稳和道间不连续。

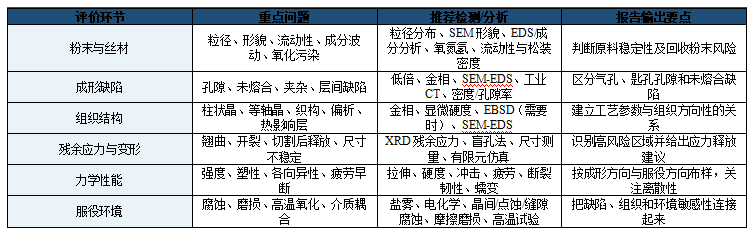

建议的增材制造构件检测组合

结尾：增材制造的质量控制，最终要回到材料学

金属增材制造给工程设计打开了很多新空间，但它并没有绕开材料学的基本规律。熔化、凝固、相变、偏析、残余应力、孔隙、裂纹、疲劳和腐蚀，仍然在构件内部发生，只是发生得更快、更局部，也更容易受到工艺参数扰动。

因此，评价金属增材制造件不能只看它是否“打印出来了”。真正影响可靠性的，往往藏在粉末质量、成形热过程、显微组织、内部缺陷、残余应力和服役性能之间。对于检测机构而言，专业价值就在于把这些分散的信息串起来，通过金相、CT、力学、残余应力、腐蚀和疲劳等多尺度测试，把看不见的热历史和缺陷演化路径转化为工程上能判断、能追溯、也能改进的结论。

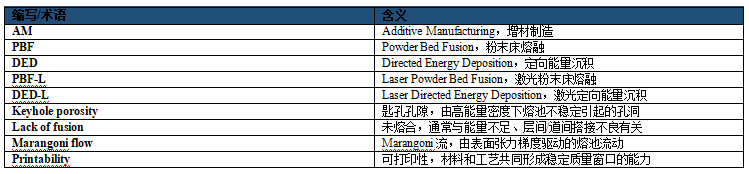

术语与缩写对照

资料来源与图片说明

本文内容和配图整理自：DebRoy, T.; Wei, H. L.; Zuback, J. S.; Mukherjee, T.; Elmer, J. W.; Milewski, J. O.; Beese, A. M.; Wilson-Heid, A.; De, A.; Zhang, W. Additive manufacturing of metallic components - Process, structure and properties. Progress in Materials Science 92 (2018) 112-224. DOI: 10.1016/j.pmatsci.2017.10.001。
