阀门常见腐蚀失效类型与相关标准体系梳理
一、阀门腐蚀的本质：材料、介质、结构缝隙与应力共同作用
阀门属于典型的承压边界与运动密封部件。它既要承受内压、温度波动和启闭载荷，又长期接触水、酸、碱、盐、油气、蒸汽、浆液、海水或含硫介质。与普通管件相比，阀门内部存在更多几何突变、滞留区、密封间隙和异种材料接触面，因此更容易发生局部腐蚀（localized corrosion）和环境辅助开裂（environmentally assisted cracking, EAC）。
从工程角度看，阀门腐蚀通常不是单一因素导致，而是“介质腐蚀性 + 材料敏感性 + 结构滞留/缝隙 + 流动冲刷 + 残余或装配应力”共同叠加的结果。对于含 H2S、CO2、Cl⁻、高流速固体颗粒或海洋大气环境的阀门，单纯满足压力试验合格并不等同于长期耐蚀性合格。

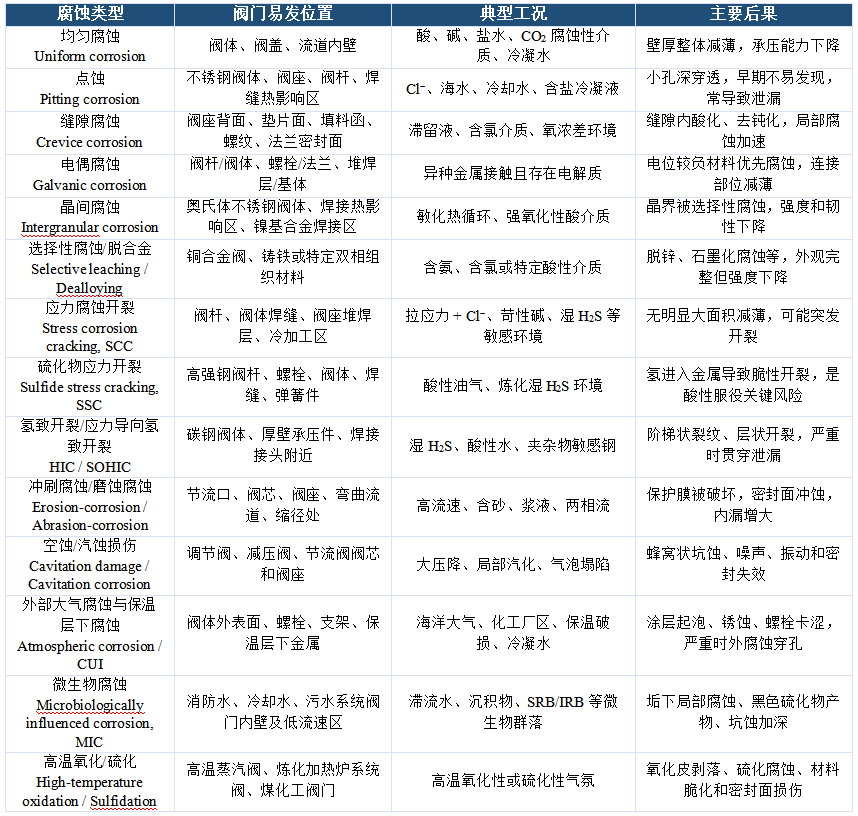

二、阀门常见腐蚀类型及典型失效位置
典型腐蚀形貌图示
图1. 点蚀（Pitting corrosion）典型形貌。图中可见局部腐蚀坑及其三维轮廓/深度特征，点蚀常发生于含 Cl⁻ 介质中的不锈钢阀体、阀座、阀杆及焊缝热影响区。

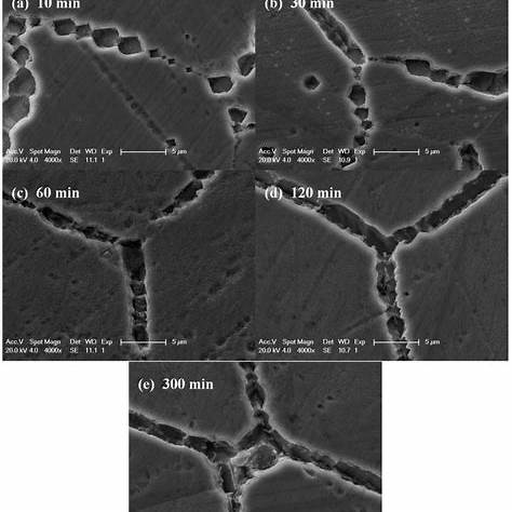

图2. 晶间腐蚀（Intergranular corrosion, IGC）典型形貌演化。图中沿晶界发展的沟槽状腐蚀较为明显，说明在晶界贫铬或析出敏化条件下，腐蚀优先沿晶界扩展。

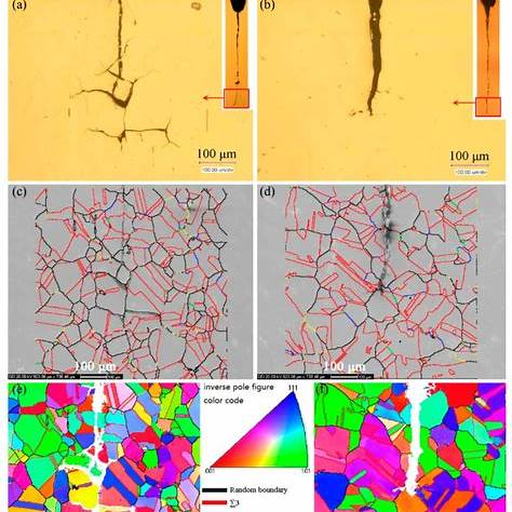

图3. 应力辅助开裂/氢致开裂（Stress-assisted cracking / Hydrogen-induced cracking）典型裂纹形貌。图中可见主裂纹及其与组织特征的对应关系，此类损伤常见于湿 H2S 环境或高应力敏感部位。

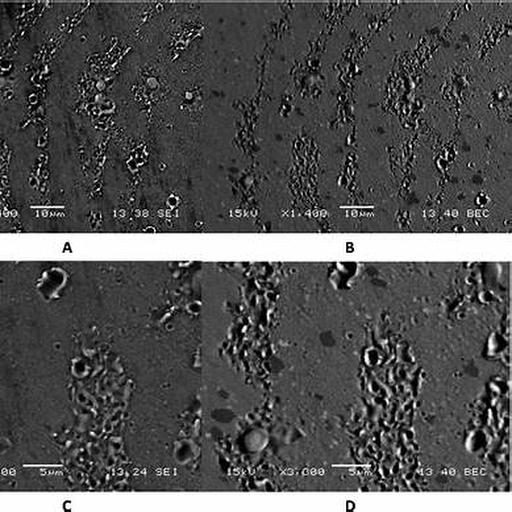

图4. 空蚀/汽蚀侵蚀（Cavitation erosion）表面损伤形貌。图中表面出现密集坑蚀与条带状损伤特征，这类失效在调节阀、减压阀和高压差节流部位更为常见。

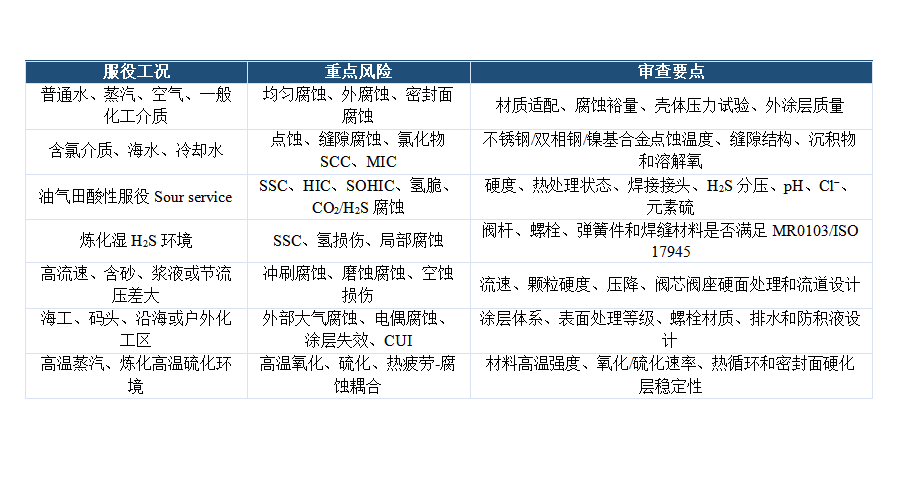

三、不同工况下应重点关注什么腐蚀风险
四、阀门相关标准体系：不要把“压力试验合格”误认为“耐腐蚀合格”
阀门标准大致可以分成四类：产品设计制造标准、压力试验/密封试验标准、材料与酸性服役选材标准、腐蚀试验与防护标准。前两类主要回答“阀门能不能安全承压、能不能密封”；后两类才直接回答“材料在特定介质中能不能长期服役”。

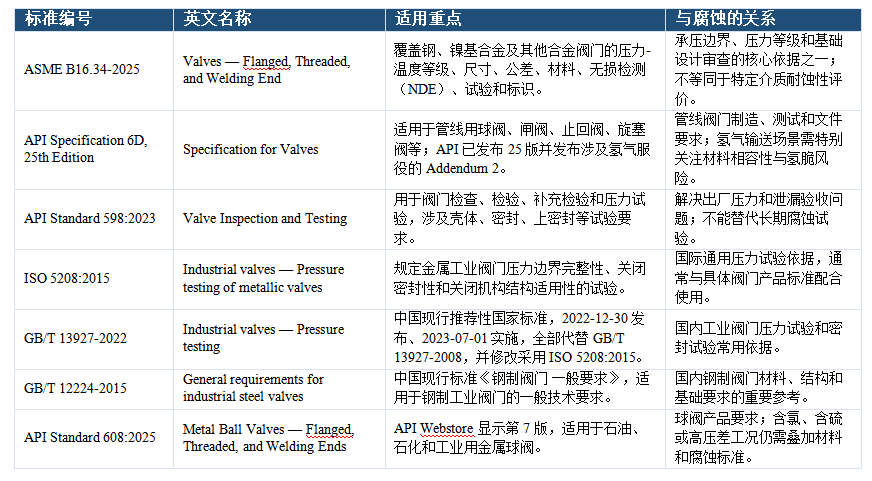

1. 产品设计、制造、检验与压力试验标准

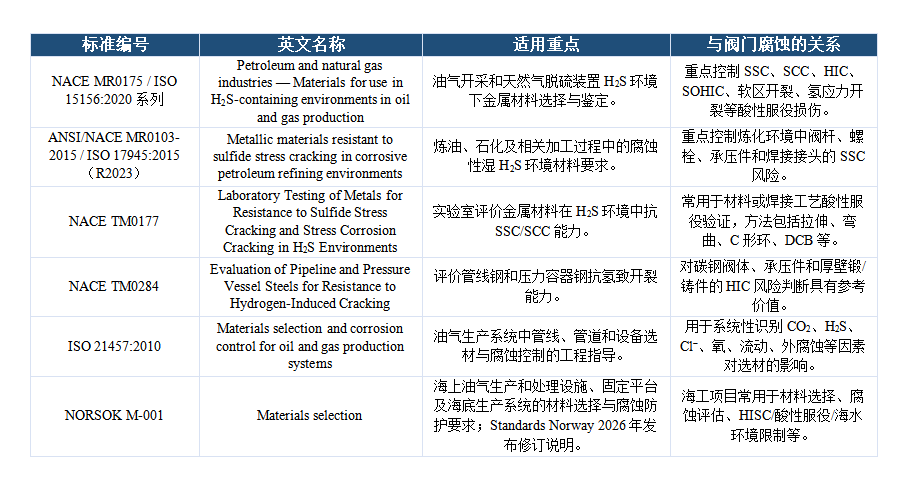

2. 酸性油气、炼化湿 H2S 与材料选择标准
3. 腐蚀试验、局部腐蚀和电化学评价标准

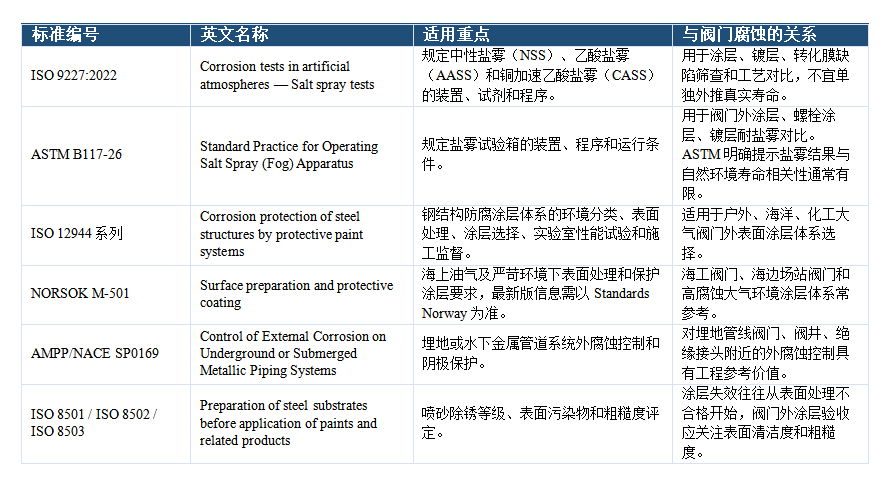

4. 外防腐、盐雾、涂层和阴极保护标准
五、项目中的阀门腐蚀与检测要求
阀门材料应根据介质组成、温度、压力、pH、Cl⁻、H2S、CO2、溶解氧、流速、固体颗粒含量及外部环境进行腐蚀风险评价。承压设计、制造和压力试验应满足 ASME B16.34、API 6D、API 598、ISO 5208、GB/T 12224 或 GB/T 13927 等适用标准；酸性油气服役应符合 NACE MR0175/ISO 15156，炼化湿 H2S 环境应符合 ANSI/NACE MR0103/ISO 17945；含氯环境下的不锈钢、双相钢或镍基合金宜结合 ASTM G48、ASTM G150 等进行点蚀/缝隙腐蚀评价；外防腐涂层宜按 ISO 12944、ISO 9227、ASTM B117、NORSOK M-501 等进行体系设计、试验和验收。
六、检测与失效分析建议
介质先行：失效分析前应明确介质中 Cl⁻、S²⁻/H2S、CO2、pH、溶解氧、温度、压力、流速和固体颗粒，不能只看材料牌号。
部位优先：重点检查阀杆、填料函、阀座背面、密封面、法兰垫片面、焊缝热影响区、螺栓和滞留区。
形貌分型：均匀减薄看腐蚀速率，点蚀/缝隙腐蚀看坑深和最大腐蚀深度，SCC/SSC/HIC 看裂纹路径、二次裂纹和断口特征。
多证据链：建议组合使用宏观检查、壁厚测量、金相、SEM/EDS、腐蚀产物分析、硬度、化学成分、冲击/拉伸、盐雾、浸泡、电化学和 H2S 环境开裂试验。
标准匹配：压力试验、腐蚀试验、酸性服役评价和涂层试验属于不同维度，不能互相替代。

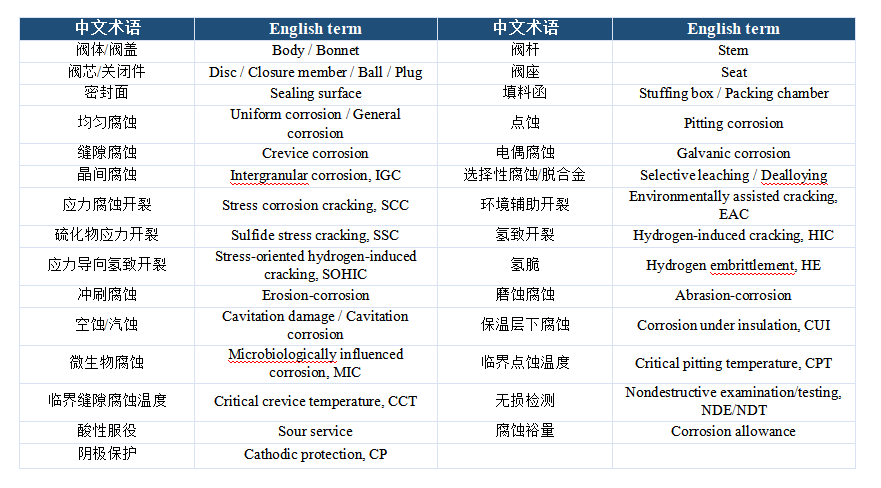

七、相关专业名词英文对照
结语
阀门腐蚀控制的核心不是简单地“选一个更贵的材料”，而是把介质、结构、应力、流动和防护体系统一考虑。产品标准保证阀门制造与压力试验的基本可靠性，材料和腐蚀标准决定其在特定环境中的服役边界，试验标准则为选材验证和失效分析提供可复现的评价路径。对于含氯、含硫、高流速、海洋大气和高温介质阀门，建议在设计、采购和检测阶段就建立完整的腐蚀风险清单，避免把问题留到泄漏、卡涩或开裂之后再追溯。
参考标准与核对来源说明
1.ASME B16.34-2025, Valves — Flanged, Threaded, and Welding End；
2.API Specification 6D, 25th Edition 及 Addendum 2；
3.API Standard 598:2023, Valve Inspection and Testing；
4.ISO 5208:2015, Industrial valves — Pressure testing of metallic valves；
5.GB/T 13927-2022《工业阀门 压力试验》、GB/T 12224-2015《钢制阀门 一般要求》；
6.NACE MR0175 / ISO 15156:2020 系列、ANSI/NACE MR0103-2015 / ISO 17945:2015（R2023）；
7.ASTM G31-21(2025)、ASTM G102-23、ASTM G48-25、ASTM G150-18(2024)、ASTM A262-15(2021)、ASTM G28-24、ASTM B117-26；
8.ISO 9227:2022、ISO 12944-5:2019；
9.NORSOK M-001、NORSOK M-501；Standards Norway/NORSOK
