小到1微米，如何无损“看见”？ 微小缺陷检测正在跨过极限

   为什么“更小”如此难测？

Silva团队在综述中把“小尺度缺陷”重点限定在100 μm以下，并比较了辐射、热学、光学、声学、电磁、表面探针及数字算法等路线[1]。缺陷是否危险，不只由尺寸决定：形貌、深度、受力方向、材料组织和服役环境同样关键。 当裂纹尺寸接近或小于晶粒，且裂纹面紧闭、体积近乎为零时，X射线吸收差异会变弱；为提高超声分辨率而提升频率，又会带来更强的散射和衰减。聚合物与复合材料还存在声波衰减、电导率低等限制。所以“分辨率”从来不是单一参数，而是材料、位置、信噪比、扫描时间和检测范围共同决定的结果。

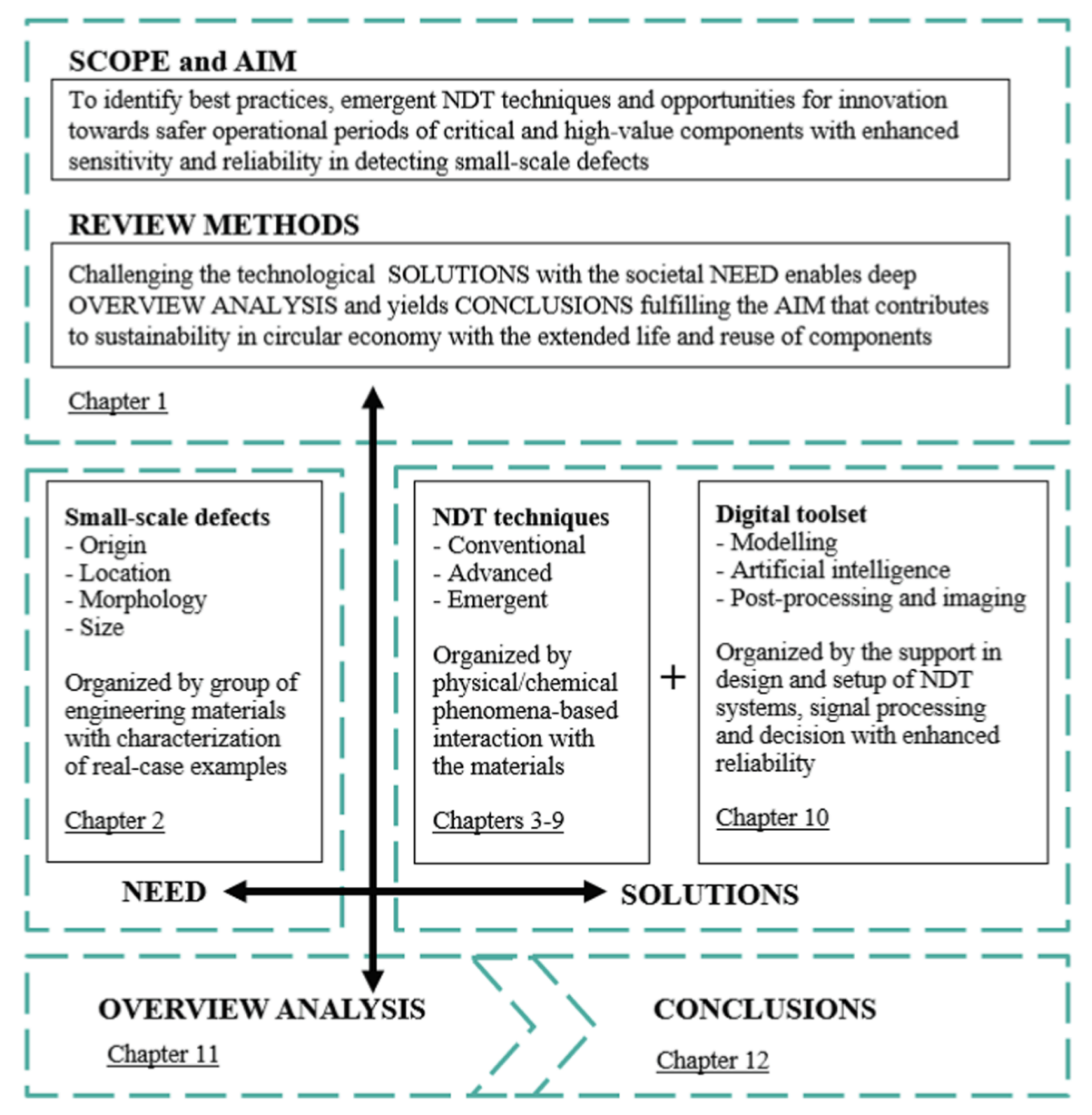

图1  研究框架：从缺陷需求到检测与数字工具

图2 管线钢表面坑蚀诱发的应力腐蚀裂纹

02  成像路线：从内部三维到亚微米热场

对内部孔隙、未熔合和夹杂，微米/纳米CT仍是最直观的三维方案。nano-CT已用于激光粉末床熔融金属件的无损表征[2]；对大而薄的板件，CT与计算层析结合，可兼顾面内分辨率与构件尺寸。但其代价是扫描时间、样品尺寸和高密度材料穿透能力之间的取舍。

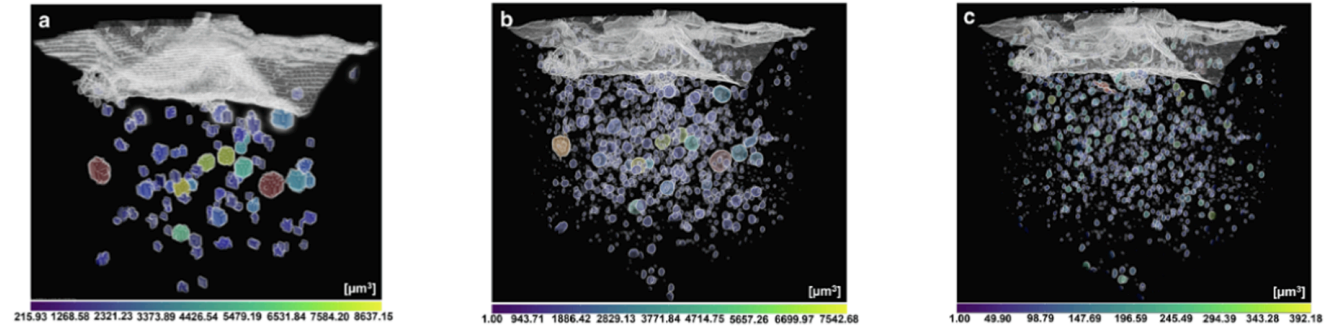

 图3  微米CT、纳米CT及孔隙差分三维可视化

热学与光学方法更适合近表面和微电子器件。激光锁相、Barker编码、主成分分析与傅里叶处理可以把弱热异常从背景中提取出来；热反射显微成像在多晶硅微电阻中识别到小于1 μm的缺陷。扫描热显微镜与拉曼光谱结合，甚至可研究40—60 nm纳米线的散热异常[1]。

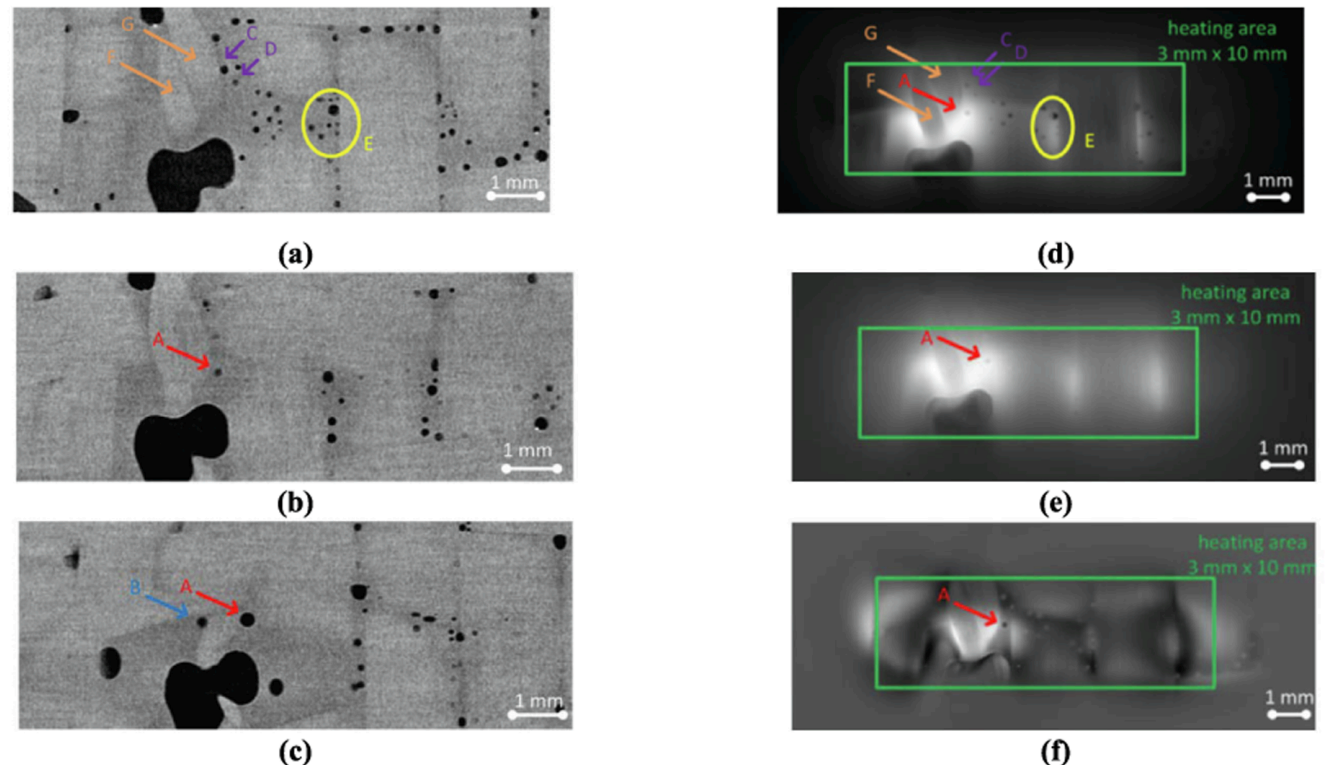

图4微CT与微激光锁相热成像对同一缺陷的对照

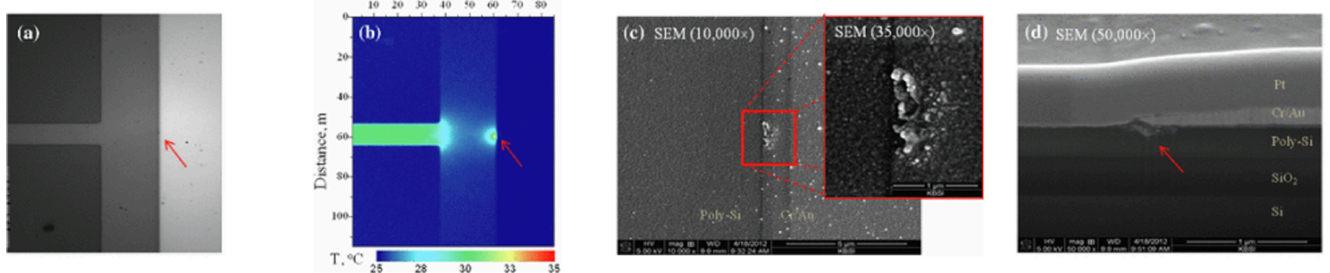

图5  热反射显微成像定位微电阻热点与亚微米缺陷

03  声学路线：穿透能力与高频分辨率的平衡

扫描声学显微镜可用高频换能器观察微电子封装和粘接界面，110 MHz条件下横向分辨率约15 μm；相控阵配合全聚焦法（TFM）则能提高复杂结构中的聚焦与定量能力。激光超声无需接触，在粗糙的增材制造表面仍检测到50 μm深的槽和50 μm直径孔[4]，展示了在线检测潜力。

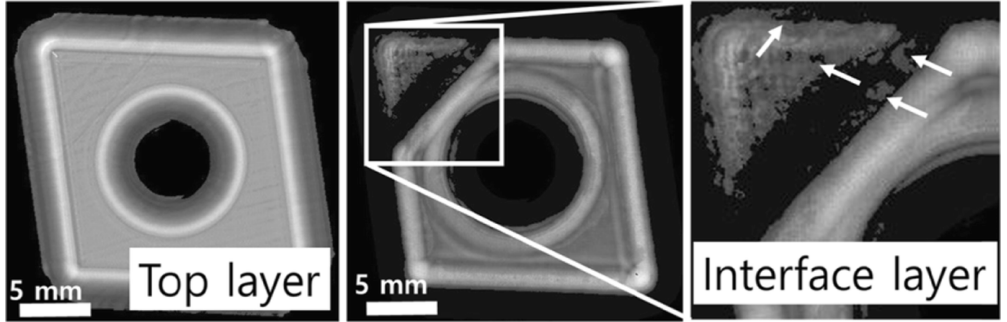

图6 扫描声学显微镜识别硬质合金粘接不完整

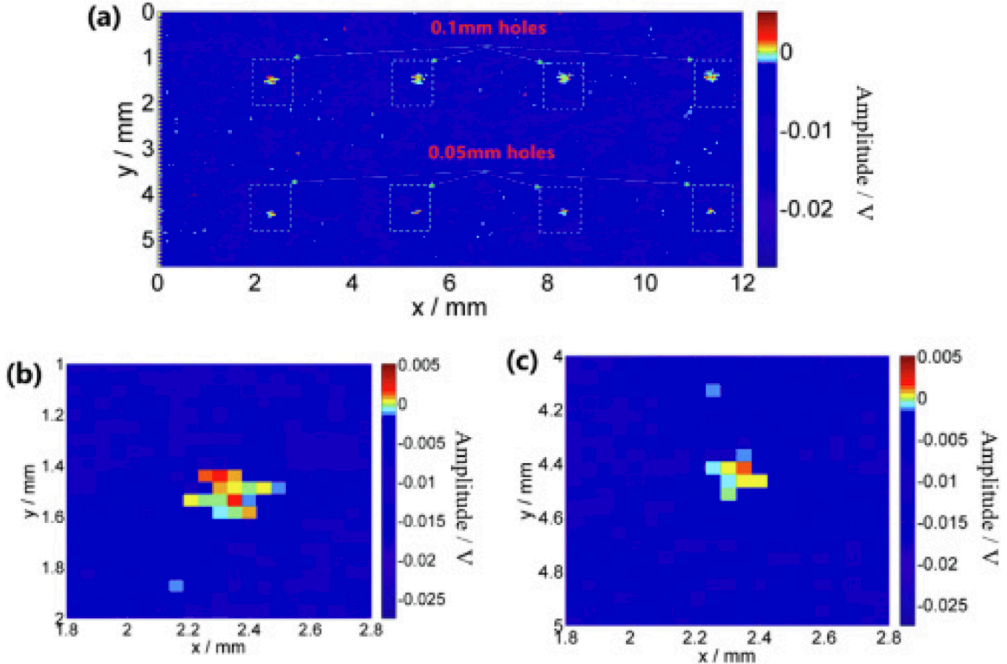

图7 激光超声C扫识别0.05 mm级孔洞

声发射更像“听诊器”：适合连续监测裂纹萌生和扩展，却不擅长单次精确成像。将声发射与CT等结果互证，可把“有异常”进一步推进到“异常来自哪里、属于哪类损伤”。

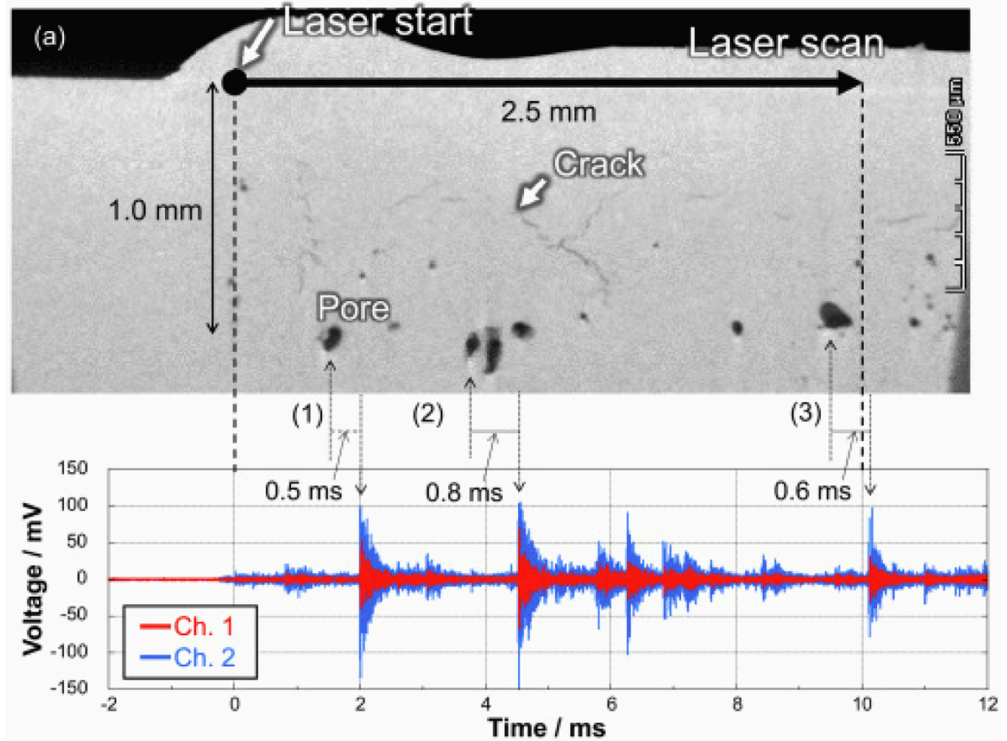

图8  增材制造过程声发射信号与X射线CT结果互证

04  电磁路线：对导电材料的表面与近表面最敏感

涡流、巨磁阻、磁隧道结和漏磁检测，对金属表面及近表面裂纹反应迅速，也易于阵列化。平面差分IOnic探头识别了铝合金搅拌摩擦焊根部约60 μm长的氧化物颗粒链；MWM阵列通过电导率与磁导率变化监测到约40 μm长的疲劳裂纹[1]。局限也很明确：适用性受电导率、磁导率、提离距离和表面几何影响。

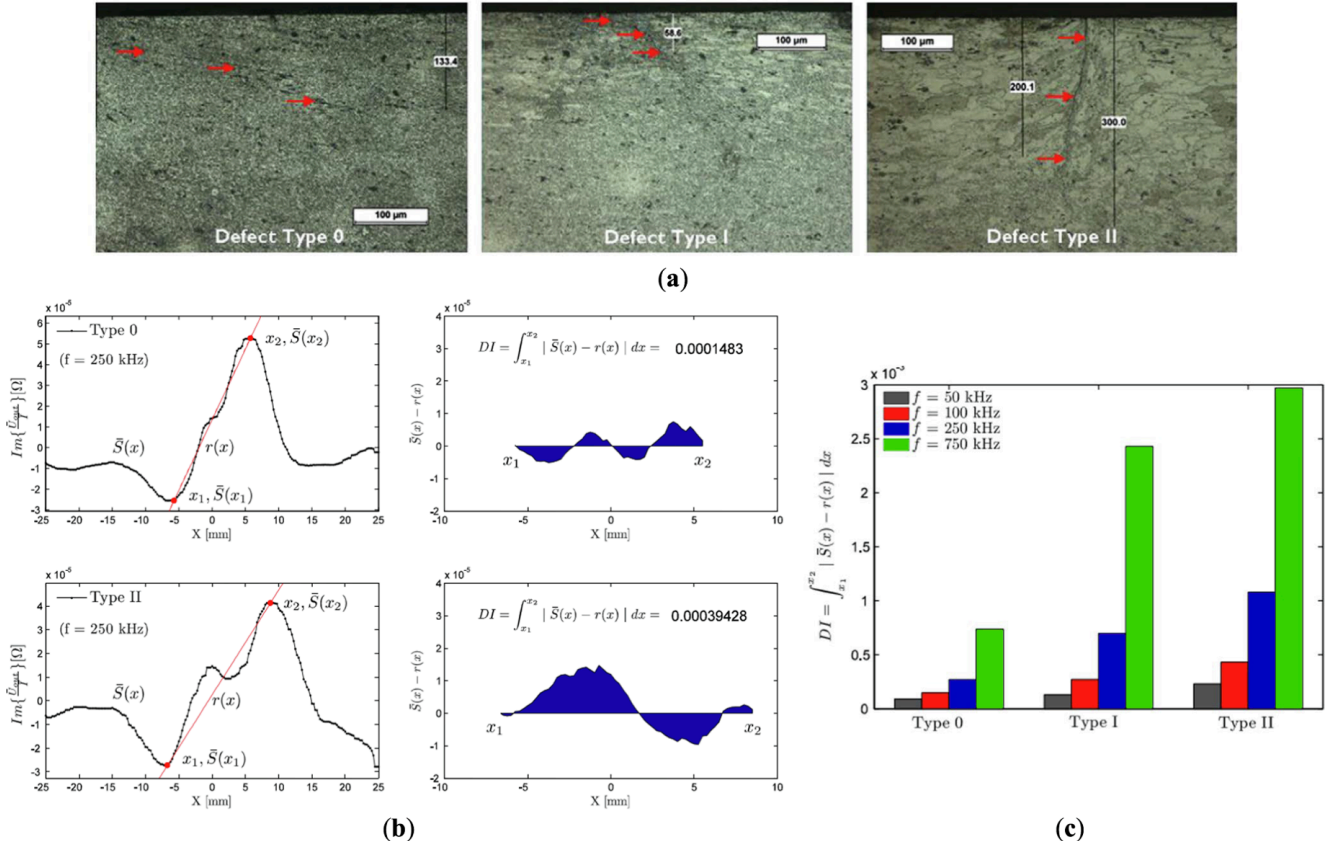

图9  IOnic差分涡流探头检测搅拌摩擦焊根部缺陷

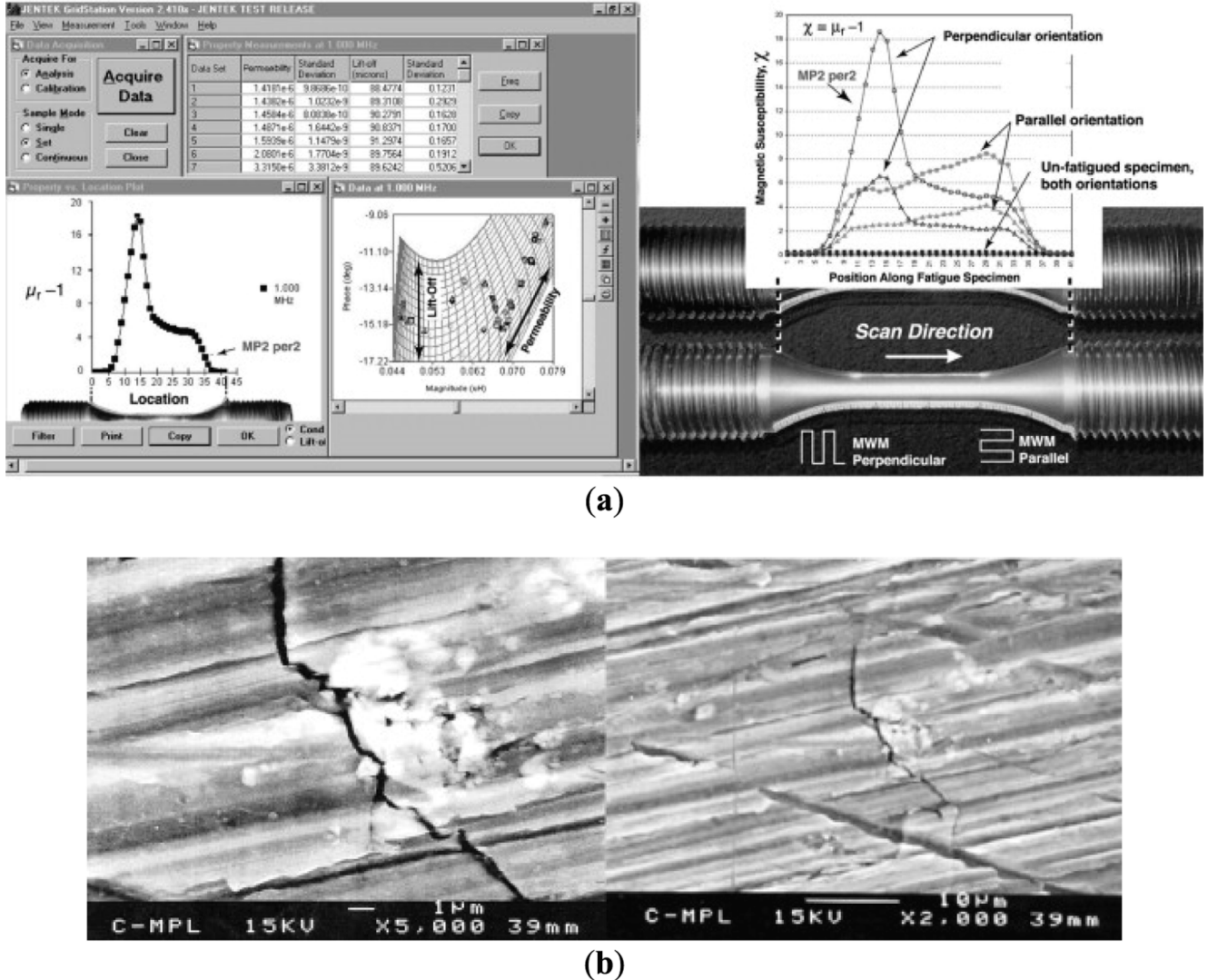

图10  MWM阵列通过电导率变化识别40 μm疲劳裂纹

05  新型探针：让细胞、量子点和氢成为“示踪剂”

对开口极窄的表面缺陷，传统渗透剂未必足够灵敏。非致病细菌可进入并附着在微裂纹中，研究已检出宽约0.5 μm、深约10 μm的裂纹，以及深0.6 μm的纳米压痕[5]；量子点荧光渗透则识别了5—10 μm宽的人工裂纹。

图11  细菌细胞对纳米压痕阵列的荧光显现

图12 量子点荧光渗透检测5—10 μm人工裂纹

“氢探针”走得更深：位错、晶界、空位和析出物会俘获氢，热脱附谱可把氢释放峰与疲劳、塑性变形或热处理造成的微结构变化关联起来[8]。它有望感知尚未长成宏观裂纹的早期损伤，但目前仍需要更多在役构件案例和定量标定。

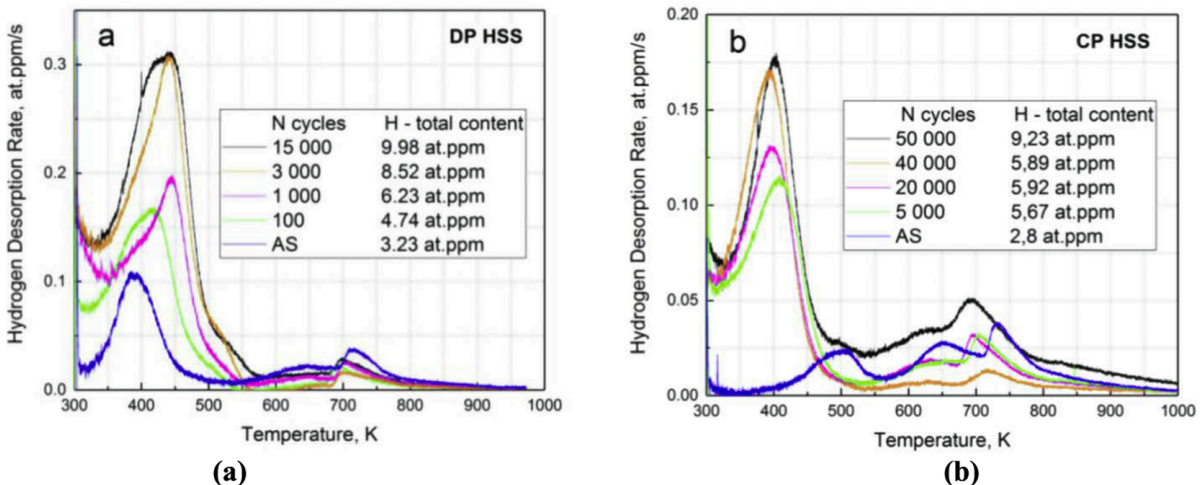

图13  疲劳循环后双相钢与复相钢的氢热脱附谱

06  真正的突破，是“传感器+算法+互证”

“这篇综述最重要的判断不是某一种技术胜出，而是多物理场与数字处理的组合正在逼近极限：CT配计算层析、超声相控阵配TFM、扫描声学显微镜配稀疏重建、锁相热成像配编码激励，都在用更好的激励与重建换取更高信噪比。 机器学习还能完成去噪、分割、分类和尺寸反演。系统综述显示，其潜力明确，但公共数据集、跨设备泛化、概率检出率和可解释性仍是工程认证的短板[6]。换句话说，算法可以辅助检验员，却不能绕过可靠性验证。

如何选？先回答四个问题

缺陷在哪里：表面、近表面还是内部？

材料是什么：导电、铁磁、透明、复合还是高密度金属？

任务是什么：筛查、定位、定量，还是在线监测？

现场允许什么：耦合、辐射防护、扫描时间、温度与可达性？

因此，内部三维缺陷优先考虑微/纳米CT；复杂界面可选扫描声学显微镜或热成像；大构件在役检测更适合相控阵、TFM、激光超声与声发射；导电材料表面裂纹可用阵列涡流；极浅开口缺陷则可关注细菌或量子点探针。最终目标，是把“看见缺陷”推进为“定量缺陷并判断风险”。

参考文献

[1] Silva M.I. et al. Progress in Materials Science, 2023, 138:101155.

 [2] Salarian M., Toyserkani E. Int J Adv Manuf Technol, 2018, 98:3147-3153.

[3] Yang J. et al. Meas Sci Technol, 2016, 27:085601.

 [4] Zhang J. et al. Applied Optics, 2020, 59:10380-10388.

[5] Santos T.G. et al. NDT & E International, 2016, 78:20-28.

 [6] Sun H. et al. Ultrasonics, 2023, 127:106854.

 [7] Lv G. et al. NDT & E International, 2023, 133:102752.

 [8] Malitckii E. et al. Materials Science and Engineering A, 2019, 760:68-75.
