当材料遇上液氨

当材料遇上液氨：江苏精川如何把“兼容性”变成可验证的安全证据

随着绿氨作为无碳燃料和氢能载体走向船舶、储罐与管道等场景，工程界面对的不只是“能不能装氨”，更是“材料在真实液氨环境中能否长期可靠服役”。液氨中的微量水、氧以及其他杂质，叠加制造残余应力、外加载荷和焊接组织差异，都可能改变材料的腐蚀与开裂行为。 应力腐蚀开裂（SCC）也不是普通腐蚀或单纯超载：它是特定材料、腐蚀介质与拉应力共同作用的结果，裂纹可能在低于材料屈服强度的应力水平下萌生。因此，材料牌号“合格”并不等于具体工况“天然安全”，针对真实介质与构件状态开展兼容性验证，是把风险前移的重要一步。 液氨材料研究正在从“会不会裂”走向“在什么杂质、应力、焊缝和液/气相条件下会发生何种局部损伤”，测试也从单一终点判断升级为全过程、可追溯的证据链。

研究升温：液氨储运把材料问题推到台前

国际上，钢制液氨储罐的应力腐蚀问题已有数十年研究积累。随着氨被重新定位为氢载体和船用替代燃料，相关研究在 2025—2026 年明显回升。最新综述将关注点集中在氧、水、二氧化碳等痕量杂质、材料强度与组织、焊缝与残余应力、温度，以及液相与气相差异等因素，并指出测试方法标准化和长期服役数据仍需持续完善[1][2]。 方法层面，ISO 16540:2015 给出了以四点弯曲法评价母材和焊缝抗应力腐蚀能力的通用方法；ISO 7539-2:1989 则规定了弯梁试样的设计、制备和使用程序，两项标准目前仍处于有效状态[3][4]。 应用端也在加速形成规则。国际海事组织于 2024 年批准《使用氨燃料船舶安全临时指南》；中国船级社已发布《船舶应用氨燃料指南 2022》，并在 2025 年进一步发布氨燃料加注船舶与加注作业相关指南。标准与指南的持续完善，意味着材料选择、管路设计、燃料围护和检验验证正在进入更具体的工程阶段[5][6]。

国内研究：从通用评价走向液氨专项工况

国内已形成铝合金应力腐蚀敏感性评价的通用标准基础，GB/T 22640—2023 已于 2023 年实施。与此同时，面向液氨长距离输送的新研究开始聚焦管线钢及焊缝：2025 年公开研究表明，氧、水等杂质会改变管线钢的腐蚀速率、力学性能和断裂特征；2026 年针对 L360 焊管环焊缝的研究进一步显示，杂质与应力存在协同作用，焊缝区域可能比母材更敏感[7][8][9]。 值得注意的是，水在液氨应力腐蚀中的作用并非在所有含量和杂质组合下都呈简单的单调关系。公开研究对不同材料、纯度和工况给出了差异化结果，这恰恰说明：不能只用一个“纯液氨”条件代替实际工况，更不能只凭材料牌号作出结论。

一次项目实践：把关键变量逐一放进反应釜

在近期完成的一项液氨环境材料兼容性项目中，江苏精川围绕 5083-O 铝合金母材及 5183 焊材焊板、铝镇静钢母材及焊板，建立了覆盖材料状态、焊接状态、应力状态和介质条件的试验矩阵。为保护客户商业信息，本文对委托方及具体项目编号作匿名处理。 •四点弯曲加载：依据 ISO 16540:2015 与 ISO 7539-2:1989 设计夹具，并按材料屈服强度的 80% 施加目标应力；通过应变计与应力应变采集系统确认加载状态。 •四类氨环境：设置液氨含水控制、低氧液相及气相含氧等变量，试样下半部浸入液氨、上半部处于气相，同时覆盖液相、气相与相界面。 •母材与焊缝同步评估：既考察铝合金与铝镇静钢母材，也考察焊接接头，并设置部分不加载对照，识别介质、应力和焊接状态的影响。 •全过程环境控制：反应釜经充氮—抽真空循环除氧除湿，记录液氨填充量、气相压力及 7 天、15 天、30 天阶段状态，保证过程可追溯。 •多尺度结果确认：从裸眼与 10× 放大检查，到 1/3、2/3 宽度截面的 100× 金相检验，再到 SEM 观察腐蚀坑形貌、EDS 分析腐蚀产物，避免把“肉眼无裂纹”等同于“没有局部损伤”。

试验方法图解

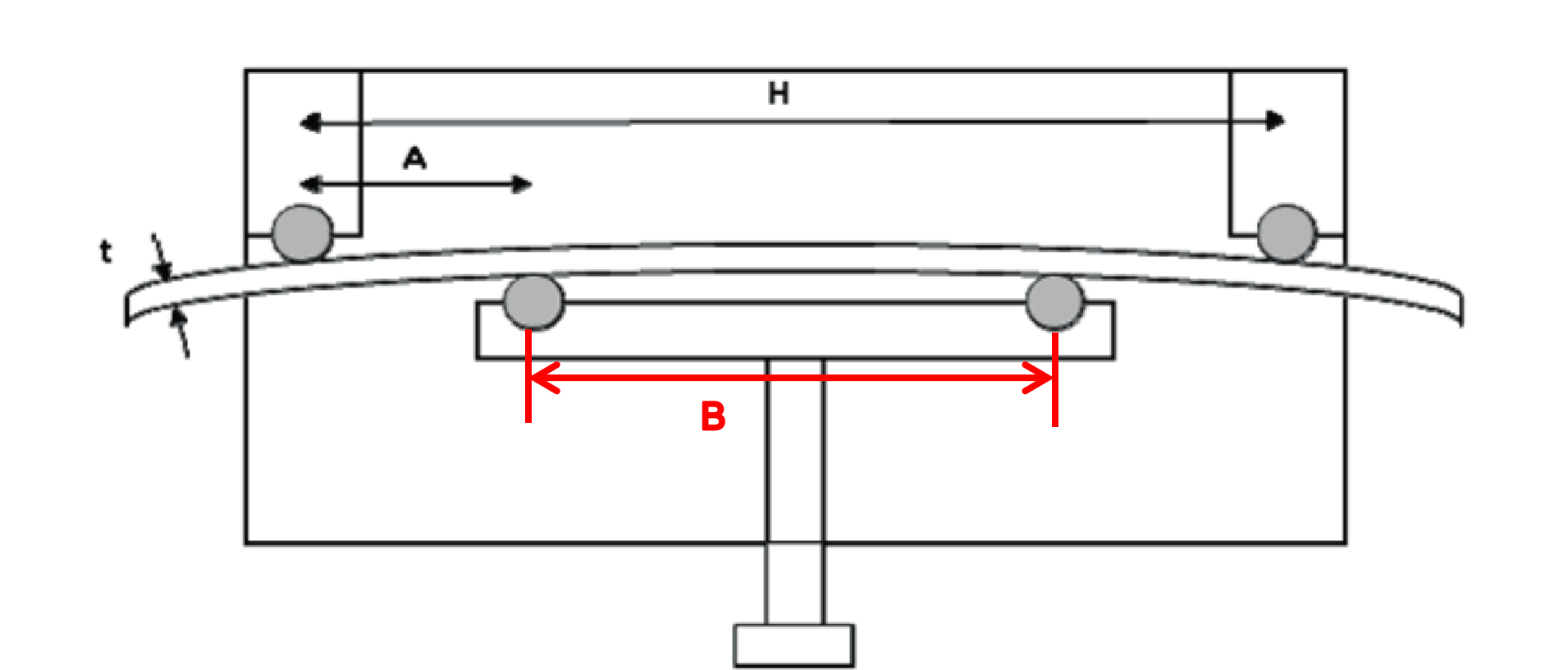

图 1  四点弯曲加载夹具示意：通过跨距、试样厚度和目标应力计算挠度

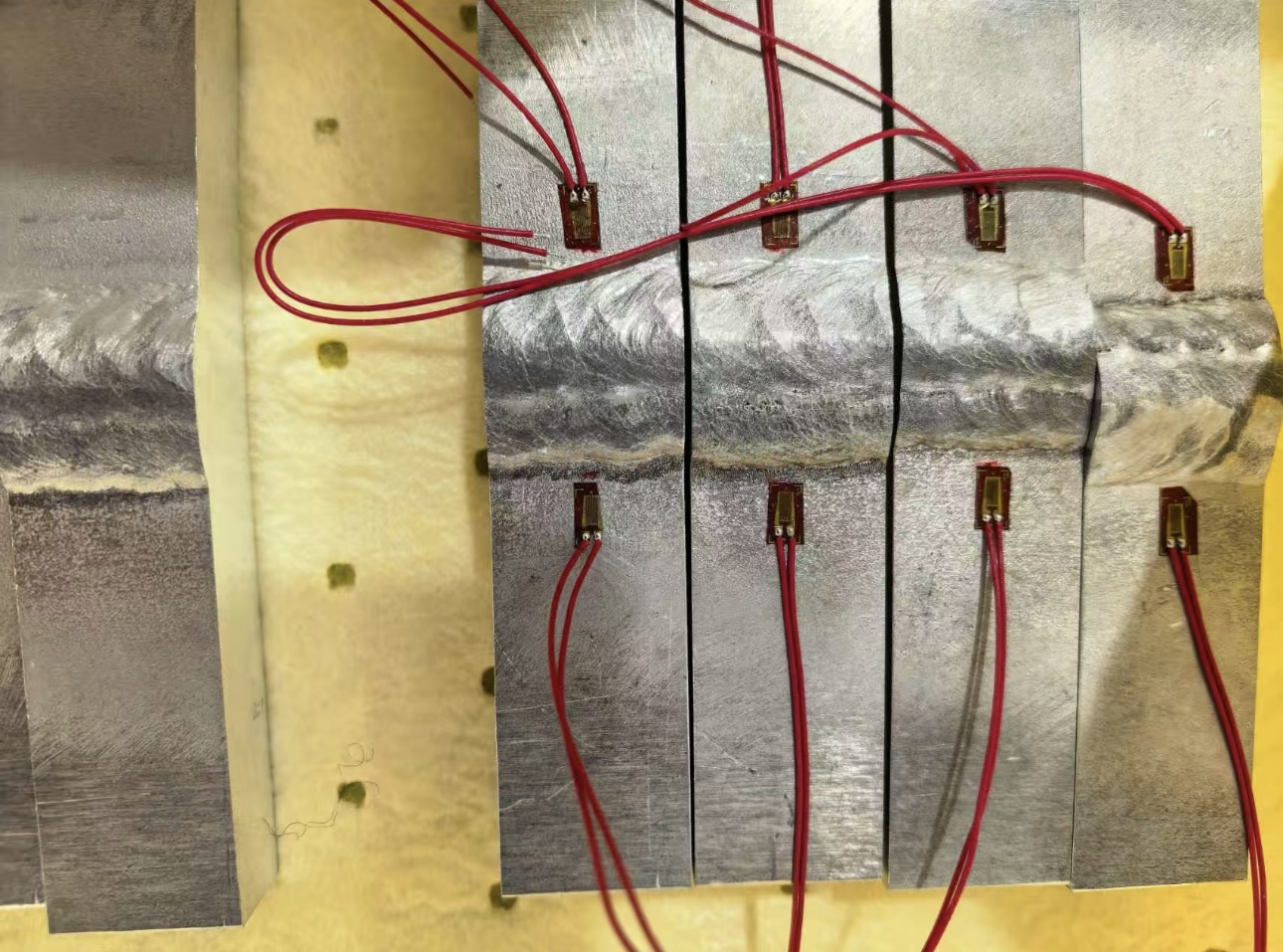

图 2  母材与焊接试样的应变采集布置

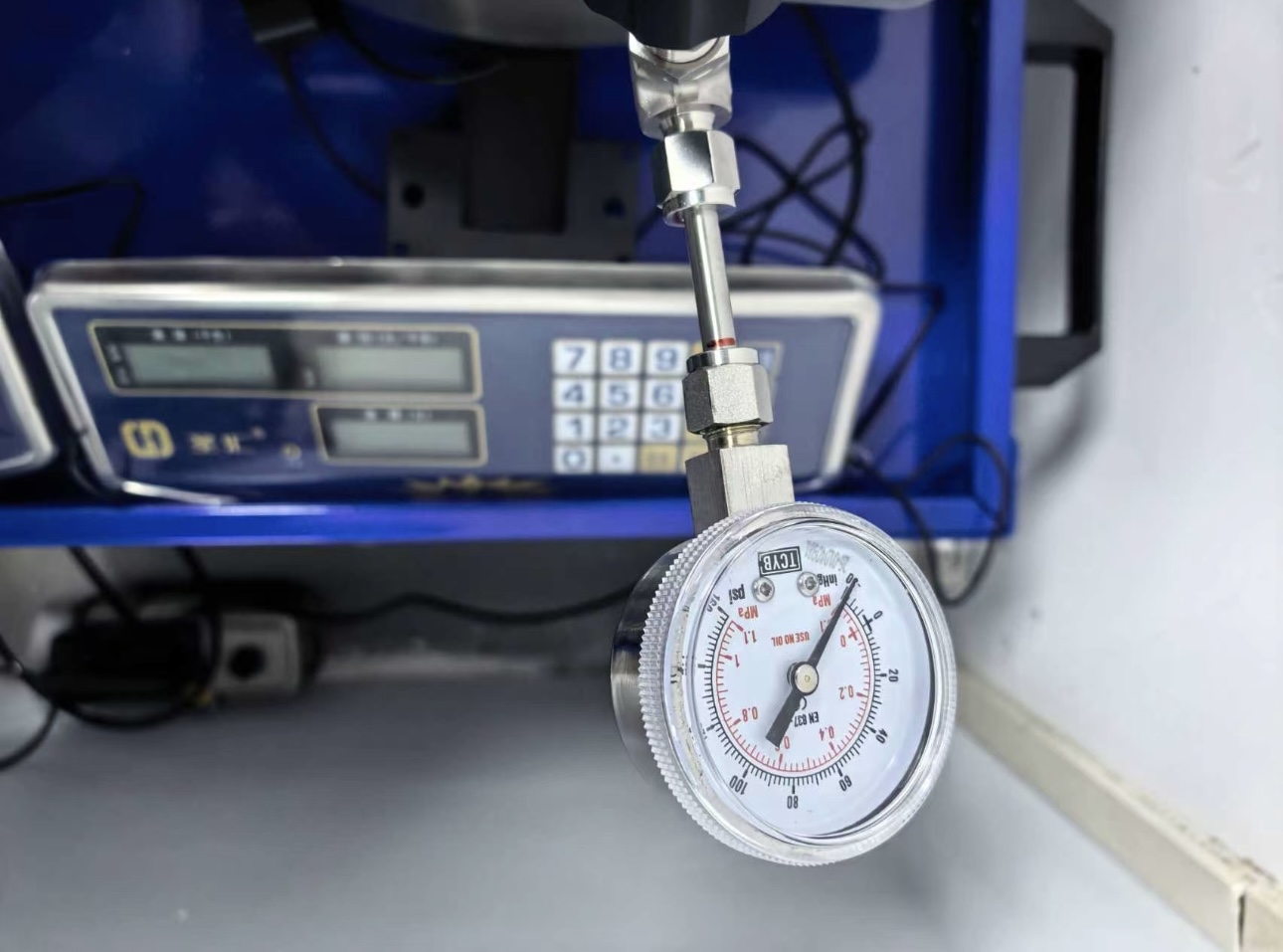

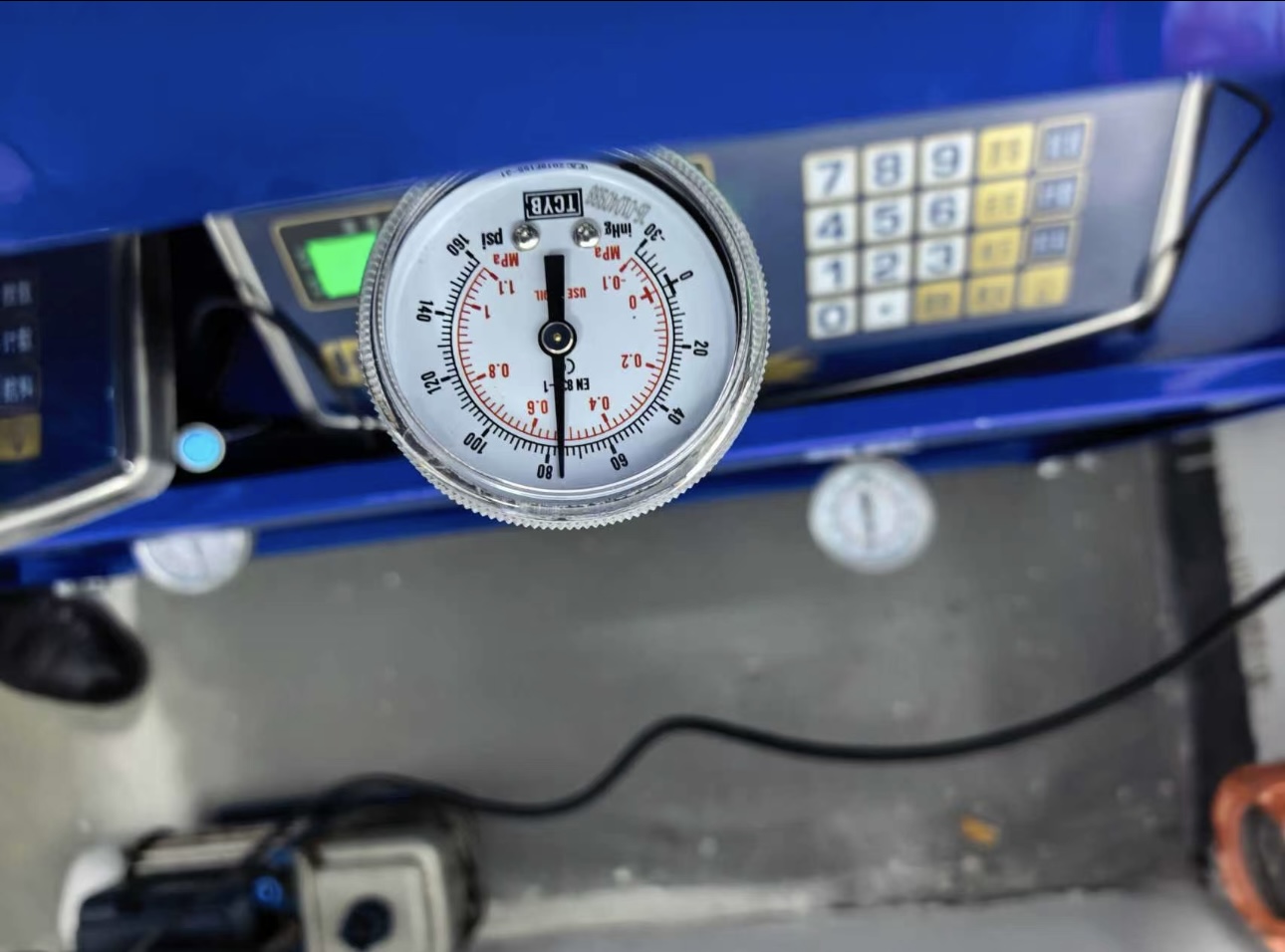

图 3  反应釜充氮—抽真空循环除氧除湿过程

图 4  试样液相 / 气相浸泡放置示意：覆盖液相、气相及相界面

项目结果｜共 48 件试样在规定的材料、加载、介质和 30 天周期条件下，经目视及金相检查均未发现裂纹；同时观察到腐蚀坑与腐蚀产物，并通过 SEM/EDS 进一步表征。该结论仅适用于本次试样与规定试验条件，不外推为材料在所有液氨工况下的通用结论。

我们提供的，不只是“做一次浸泡”

液氨兼容性评价的难点，往往不在于把样品放入介质，而在于能否把真实工况转化为可复现的试验参数。基于本项目实践，江苏精川可围绕以下环节提供技术支持： •根据储罐、管道、船用燃料系统等服役场景，梳理材料—介质—应力—时间的试验边界； •针对母材、焊缝、热影响区及不同取样方向，制定试样加工与对照方案； •开展四点弯曲应力腐蚀试验，并对加载应力、挠度与应变进行量化和记录； •构建液相、气相、相界面及含水/含氧变量的液氨环境，实施分阶段检查； •结合目视、金相、SEM/EDS 等手段，形成从宏观到微观的失效证据链。

让材料选择有数据，让工程决策有依据

液氨正在连接传统化工与新型能源，也把材料安全带入更复杂的场景。无论是新材料筛选、焊接工艺评定、设备选材验证，还是异常腐蚀与失效原因排查，越早通过针对性测试识别风险，越能减少后期设计变更与服役不确定性。 如果您的项目涉及液氨储运、氨燃料系统、管路与阀件、焊接接头或新材料验证，欢迎与江苏精川材料检测研究有限公司沟通。我们将从真实工况出发，为材料兼容性与抗应力腐蚀能力提供可复现、可追溯、可解释的测试证据。
