金属显微组织与硬度检测 · 技术参考指南
一、为什么显微组织与硬度必须联合检测？
[材料性能并不是由“牌号”单独决定的，而是加工历史和内部结构共同作用的结果： 成分与加工/热处理 → 相组成、晶粒、析出物、缺陷和织构 → 局部变形行为 → 宏观性能与服役表现。 显微组织检测可以回答：材料中有哪些相？晶粒是否粗化？是否存在带状组织、偏析、夹杂、孔隙、脱碳层或异常析出？硬度检测则回答：材料抵抗局部塑性变形的能力如何？不同区域是否存在硬度梯度？表面强化层、焊缝或热影响区是否达到预期？ 两者不能相互替代。相同硬度可能对应不同组织；相似组织也可能因成分、残余应力、织构或测试尺度不同而获得不同硬度。硬度还不能单独替代拉伸、冲击、疲劳、断裂韧度或磨损试验。

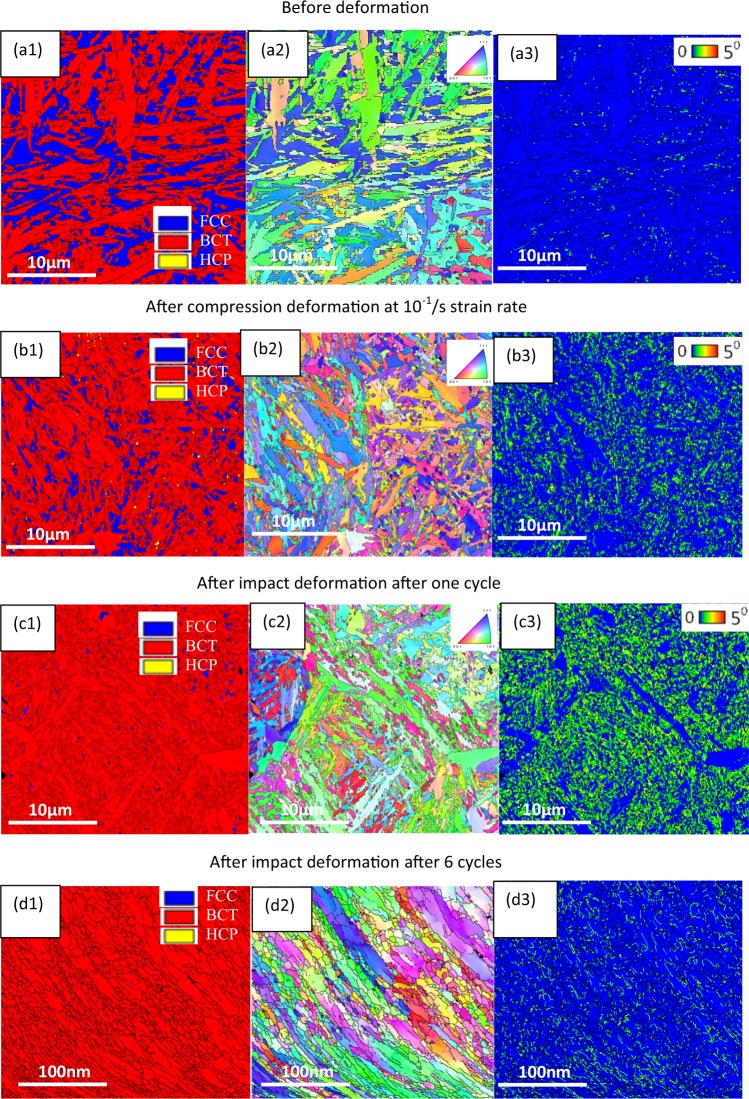

图1 不同变形状态下高碳钢的 EBSD 相图、反极图（IPF）及核平均取向差（KAM）图。从左至右分别提供相分布、晶体取向和局部取向差的信息。KAM 是依赖步长、邻域和清理规则的局部取向差指标，不能直接等同于残余应力或位错密度。
二、实验设计：先明确问题，再选择仪器
一套可靠的检测方案，应先明确“希望证明什么”，而不是先决定“使用什么设备”。
1. 取样要求
取样是检测可靠性的起点。报告至少应记录材料牌号或实测成分、炉批、加工状态、热处理制度、取样位置、取样方向和试样数量。板材和锻件宜明确轧制方向（RD）、横向（TD）和法向（ND）；焊接件宜同时覆盖焊缝、熔合线、热影响区和母材；表面处理件应保留从表层到基体的完整截面。 “在方便的位置切一小块”并不能保证代表性。失效分析还应区分失效区、邻近区和远离失效区，防止把局部异常误判为材料整体状态。
“在方便的位置切一小块”并不能保证代表性。失效分析还应区分失效区、邻近区和远离失效区，防止把局部异常误判为材料整体状态。
2. 建议的实验顺序
低热输入切割，控制烧伤、塑性拖拽、相变和边缘塌陷 2.镶嵌、逐级磨削和抛光；涂层、渗层及多孔材料重点控制边缘保持。
3.在未腐蚀状态下先观察孔隙、夹杂、裂纹和部分第二相。
4.在平整、清洁、无明显变形层的表面进行 BSE/EDS 和 EBSD。
5.在未腐蚀或重新抛光的表面进行显微硬度或仪器化压入；若需与晶粒取向关联，建议先完成 EBSD，再定位压入并回访压痕。 6.化学或电解腐蚀后开展 OM/SEM 组织观察。
7.对关键相、界面或缺陷进行定点 FIB 取样及 TEM 验证。
8.按预先规定的视场和测点进行定量统计，而不是只选择“最好看”的区域。 腐蚀剂的组成、浓度、温度和时间必须记录。“磨至镜面”“适当腐蚀”等描述无法支持实验复现。

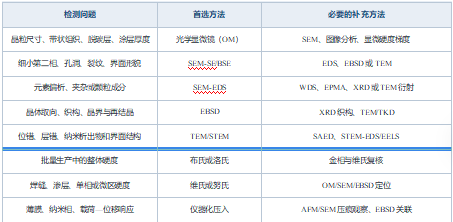

三、显微组织检测：不同方法分别看什么？
1. 光学显微镜：常规质量控制的第一站
金相试样经磨抛和适当腐蚀后，不同晶粒、相和晶界因反射率或腐蚀速率不同而形成衬度。OM适合观察晶粒形貌、带状组织、脱碳层、夹杂与孔隙、涂层厚度及相面积分数，视场大、效率高，是工艺评定和批量质量控制中最常用的方法。 关键要求包括： •取样面和腐蚀制度必须与评价对象匹配； •图像应带真实标尺，不能只写“500×”， 因为图片缩放后名义放大倍数会失效； •晶粒度、相分数等定量结果应报告视场数、总分析面积、阈值规则及统计量； •腐蚀颜色只能提供组织线索，不能单独作为物相鉴定依据； •二维截面测得的是平面组织参数，不等于三维真实晶粒尺寸 2. SEM：形貌与成分衬度的精细观察
二次电子（SE）对表面形貌敏感，背散射电子（BSE）衬度通常受平均原子序数、晶体取向和表面状态共同影响。SEM适合分析细小第二相、裂纹、孔洞、断口和界面，但“灰白相就是某物相”并不成立。 报告应包含探测器类型、加速电压、束流、工作距离、真空模式、导电镀层及标尺。加速电压并非越高越好：提高电压可能增加 X 射线计数，却也会扩大相互作用体积并降低微区分析的空间分辨能力。
3. EDS：回答“有哪些元素”，而不是直接回答“是什么相”
<EDS可完成点分析、线扫描和面分布，适合筛查偏析、夹杂和第二相元素组成。定量时应报告加速电压、束流或计数条件、活时间、总计数、镀层、标准/无标定量方式、基体校正方法、质量分数或原子分数及不确定度。
需要特别注意：
•元素共存不等于形成特定化合物；
•面扫中某区域更亮，可能受厚度、形貌、峰重叠和计数统计影响；
•像素尺寸不等于真实空间分辨率；
•检测限依赖元素、基体、束流、计数和谱峰重叠，不能笼统宣称“EDS检测限均为0.1%”。 物相确认通常需要结合 BSE形貌、成分定量、EBSD/XRD晶体结构或TEM衍射证据。
4. EBSD：把“晶粒图”升级为晶体学数据
EBSD通过采集和索引菊池花样获得晶体取向，可分析相分布、晶粒尺寸、织构、晶界取向差、再结晶状态及局部取向梯度。其价值不只是生成彩色图片，而是把显微组织转化为可统计的晶体学数据。Wilkinson 与 Britton指出，EBSD把微观形貌与晶体取向直接连接，显著扩展了传统“组织”的定义。 EBSD对表面变形层极其敏感。机械抛光后常需胶体二氧化硅精抛、电解抛光或低能离子抛光。报告至少应包含样品倾角、加速电压、工作距离、扫描步长、扫描面积、相数据库、索引率、置信阈值、晶界阈值、最小晶粒点数和数据清理规则。 用于比较的 KAM 图必须保持步长、邻域、排除阈值和清理流程一致；大幅插值或“野点替换”可能制造并不存在的组织特征。
5. TEM/STEM：验证纳米尺度机制
TEM/STEM能够观察位错、层错、孪晶、纳米析出物和界面，并利用选区电子衍射（SAED）、STEM-EDS或EELS提供晶体学和化学信息。其空间分辨率高，但观察体积很小，因此适合验证关键机制，不适合由单一视场直接推断材料整体体积分数。 报告应说明定点位置、薄膜制备方法、最终低电压清洗、加速电压、成像模式、区轴或衍射矢量、相机长度/会聚角、探测角和样品厚度。HRTEM晶格条纹与某一晶面间距接近，也不足以单独确认物相。
四、硬度检测：选对尺度比“数值越高”更重要
硬度是规定条件下材料抵抗压入产生局部变形的能力，是与压头形状、载荷、保持时间、表面状态和取样体积有关的经验量，而不是脱离试验条件的唯一材料常数。

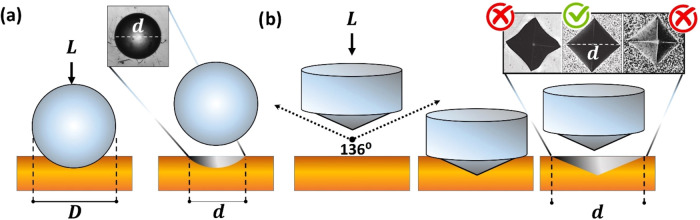

图2 布氏与维氏硬度试验的压头几何及典型残余压痕。右上角展示了合格与畸变维氏压痕的差异；压痕边界不清、明显不对称或表面浮凸都会影响读数。
1. 布氏硬度（HBW）
布氏法以硬质合金球压入试样，根据载荷和压痕表面积计算硬度： HBW = 0.102 × 2F / {πD [D − √(D² − d²)]} 其中 F 为试验力（N），D 为球直径，d 为压痕平均直径。由于压痕较大，布氏硬度能平均较大组织区域，适合铸件、锻件和粗大或不均匀组织；不适合薄层、小零件或狭窄局部区域。 报告应写明球直径、试验力、保持时间和完整结果符号，例如 210 HBW 10/3000，并按标准控制试样厚度、边缘距离和压痕间距。
2. 洛氏硬度（HR）
洛氏法根据初试验力和总试验力作用后的压入深度差确定硬度，速度快，适合生产现场和批量检验。其结果必须包含标尺，如 HRC、HRB 或 HR15N；不同标尺采用不同压头和载荷，不可只写“洛氏硬度58”。 表面粗糙度、试样厚度、曲率、支承刚度、振动和标尺选择都会影响结果。曲面、薄件或表面强化层应优先考虑表面洛氏、维氏或其他适用方法。
3. 维氏硬度（HV）
维氏法采用两相对面夹角为136°的正四棱锥金刚石压头。以牛顿为力的常用表达式为： HV = 0.1891 F / d² 其中 d 为两条压痕对角线的平均值（mm）。GB/T 4340.1—2024覆盖宏观、低力和显微维氏范围；ISO 6507-1:2023规定的方法适用于平均对角线约0.020～1.400 mm的压痕。 结果必须带试验力，例如 640 HV0.5，并记录保持时间、点位、有效测点数和离散性。显微维氏适合焊接接头、渗碳/氮化层、脱碳层和硬度梯度。按 GB/T 4340.1—2024，钢、铜及铜合金中压痕中心距试样边缘至少为平均对角线的2.5倍，相邻压痕还应满足标准规定的最小距离；轻金属等材料要求更大的间距。
4. 努氏硬度（HK）
努氏压头产生长而浅的菱形压痕，适合薄层、脆性材料、微小相和陡峭硬度梯度。测试时应报告载荷、长对角线和压痕方向。低载荷下压痕尺寸效应和光学测量误差更加突出。
5. 仪器化压入与纳米压痕
仪器化压入连续记录载荷—位移曲线，可得到仪器化硬度 H_IT、压入模量、蠕变和弹塑性功分量等参数： HIT = Fmax / Ap(hc) 其中 A_p(h_c) 为接触深度对应的投影接触面积。ISO 14577-1:2026将纳米范围定义为压入深度 h ≤ 0.2 μ m；在此尺度下，真实压头形状、面积函数和仪器校准会显著影响结果。
图3 仪器化压入的接触几何、加载—保载—卸载曲线及Berkovich压头。卸载初始斜率用于求取接触刚度；pile-up、sink-in、相变、裂纹、热漂移和基底效应均可能使理想模型产生偏差。
仪器化压入报告至少应包括压头类型及面积函数、机架柔度、最大载荷/深度、加载速率、保载时间、热漂移修正、点数与间距、泊松比、拟合区间和分析模型。对于薄膜，“压入深度小于膜厚10%”只是常用经验规则，并不能自动排除基底影响。 宏观、显微和纳米硬度的取样体积及定义不同。HV、HBW、HRC、HK和 H_IT 不能随意换算；即使趋势一致，也不能把纳米硬度与显微硬度写成精确等价关系。压痕尺寸效应还可能造成“压得越浅，测得越硬”的现象，其物理机制可参见 Pharr、Herbert 与 Gao 的高影响力综述[6]。
五、检测质量控制：可靠结果必须满足哪些要求？
1. 制样不能改变被测对象
切割过热可能引起回火、相变或残余应力；粗磨可能形成塑性变形层；过度抛光会使软相浮凸、硬颗粒脱落或边缘变圆；腐蚀过深会改变相面积和压痕边界。对于 EBSD 和低载荷硬度，制样损伤的影响尤其显著。 显微硬度通常宜在未腐蚀表面进行。若必须在腐蚀后定位特定相，应验证腐蚀浮凸不会影响压痕及对角线测量，并在报告中说明偏离常规程序的原因。
2. 仪器必须校准，参数必须可追溯
显微镜应进行长度标定；硬度计应按相应标准完成直接/间接检验并用标准硬度块核查；EDS应关注能量刻度、峰宽和探测效率；EBSD应验证几何标定、相库和索引质量；纳米压痕应校准压头面积函数、机架柔度和热漂移。 “设备刚校准过”不是完整证据。报告应记录设备型号、校准或核查状态、所用标准块/参考物质、环境及异常情况。
3. 统计设计必须匹配材料非均匀性
“打三点取平均”不是通用规则。均匀退火钢、铸铁、焊接接头和多相涂层的离散程度完全不同。测点数和视场数应由组织尺度、空间梯度、目标不确定度和判定风险确定。 建议报告原始点位图、有效数据数、均值、标准差、范围或置信区间，并预先规定异常值处理方法。晶粒度和相分数还应报告总分析面积及统计的晶粒数量。
4. 观察、解释和工程结论应分开书写
推荐使用以下句式： 推荐表述 在规定取样位置和统计面积内，观察到……；按××标准测得……。结合EDS/EBSD/TEM证据，可将其解释为……。该组织与硬度梯度表明……，但其对疲劳寿命或断裂韧度的影响仍需相应力学试验验证。 这能避免从一张“代表性照片”直接跳到材料整体性能结论。

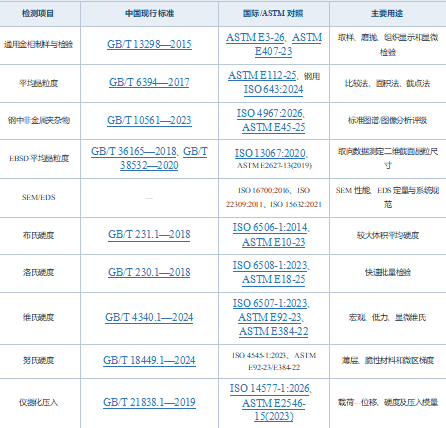

六、常用现行标准及适用范围
需要注意两个版本关系：GB/T 10561—2023修改采用的是 ISO 4967:2013，而 ISO 当前版已更新为 4967:2026；GB/T 21838.1—2019等同采用 ISO 14577-1:2015，而 ISO 当前版已更新为14577-1:2026。中国现行标准、其采标母本和ISO当前版本不能混写。 此外，方法标准主要规定“如何测”，通常不自动给出所有材料的合格限值。晶粒度、夹杂物、硬度范围和抽样数量仍需由相应产品标准或技术协议规定。
七、这些检测的工程意义是什么？
热处理与工艺验证
通过相组成、晶粒尺寸、析出状态和硬度分布，可判断淬火、回火、退火、时效或再结晶是否充分，识别过热、欠热、脱碳及软点。
焊接接头评价
沿母材—热影响区—熔合线—焊缝建立组织和硬度剖面，可以定位脆硬区、软化区和组织突变，为焊接参数优化及氢致开裂风险评价提供依据。
表面工程与涂层评价
截面金相结合维氏/努氏或仪器化压入，可测定层厚、界面缺陷、硬度梯度和基底效应，评估渗碳、氮化、感应淬火、喷涂和物理气相沉积层的质量。
失效分析
裂纹起源附近的夹杂、孔洞、异常相、晶界特征和局部硬度，能够帮助区分材料缺陷、热处理异常、过载、疲劳或环境损伤。但最终结论必须与断口、成分、载荷历史和相关力学试验相互印证。
质量控制与材料研发
显微组织是工艺稳定性的“结构指纹”，硬度是快速、低成本的响应指标。将二者纳入统计过程控制，可比单纯按牌号或单点硬度验收更早发现批次漂移；在研发中，相关显微学与微区力学还能揭示单一相、晶界和界面对整体性能的贡献。
八、最常见的误区
晶粒越细，综合性能一定越好。” 晶粒细化通常有利于强度，但高温稳定性、蠕变、晶界腐蚀等还受具体体系影响。
“硬度越高，韧性和耐磨性一定越好。”
强度—韧性之间可能存在冲突，耐磨性还取决于磨损机制、硬质相、韧性和工作硬化能力。
“EDS证明该颗粒是某化合物。” EDS主要提供元素信息，物相确认还需要晶体结构证据。
“KAM越高，残余应力越大。” KAM反映局部取向差，受步长、噪声、邻域和数据处理影响。
“显微照片很有代表性。” 若没有取样位置、视场选择和统计规则，“代表性”无法验证。 “
HV、HRC、HBW和纳米硬度可直接换算。”
只有在标准限定的材料类别和范围内，硬度换算才具有条件性意义。
“三点平均即可保证可靠。” 点数应由材料非均匀性和目标不确定度确定。
结语
专业的显微组织与硬度检测，不是“拍一张图、打几个点”，而是一条完整的证据链：代表性取样、无伪影制样、匹配尺度的方法、受控的试验参数、足够的统计量、明确的标准依据，以及不过度外推的工程解释。 当显微组织回答“材料为什么呈现这种状态”，硬度回答“这种状态产生了怎样的局部力学响应”，二者才真正构成从工艺到性能、从异常到原因的闭环。
