微观结构驱动的氢分布： 中锰钢应力腐蚀开裂的“隐形总开关”

中锰钢依靠铁素体与亚稳奥氏体的双相组织，在成本可控的前提下获得高强度和高延性，被视为第三代先进高强钢的重要成员。然而，当它进入含氯海洋环境，“高强度—耐腐蚀—抗氢脆”并不会自动同步提升。近日，哈尔滨工业大学团队在《Corrosion Science》发表研究，以一组看似矛盾的数据揭示：宏观耐蚀性更好，并不等于应力腐蚀开裂（SCC）更安全。

01  一场由两种退火状态引出的“反常”对照

研究对象为 Fe-0.3C-8Mn-2Al（质量分数，%）中锰钢。试样先在 820 ℃奥氏体化，再分别于 640 ℃和 670 ℃进行 30 min 临界区退火，记作 ART640 与 ART670。XRD 结果显示，退火温度提高后，奥氏体体积分数由 32.0%升至 57.5%；两者都呈超细层片状铁素体/奥氏体组织，但相的连续性发生了根本改变：ART640 是铁素体基体中分布奥氏体，ART670 则转为奥氏体基体中嵌入铁素体。

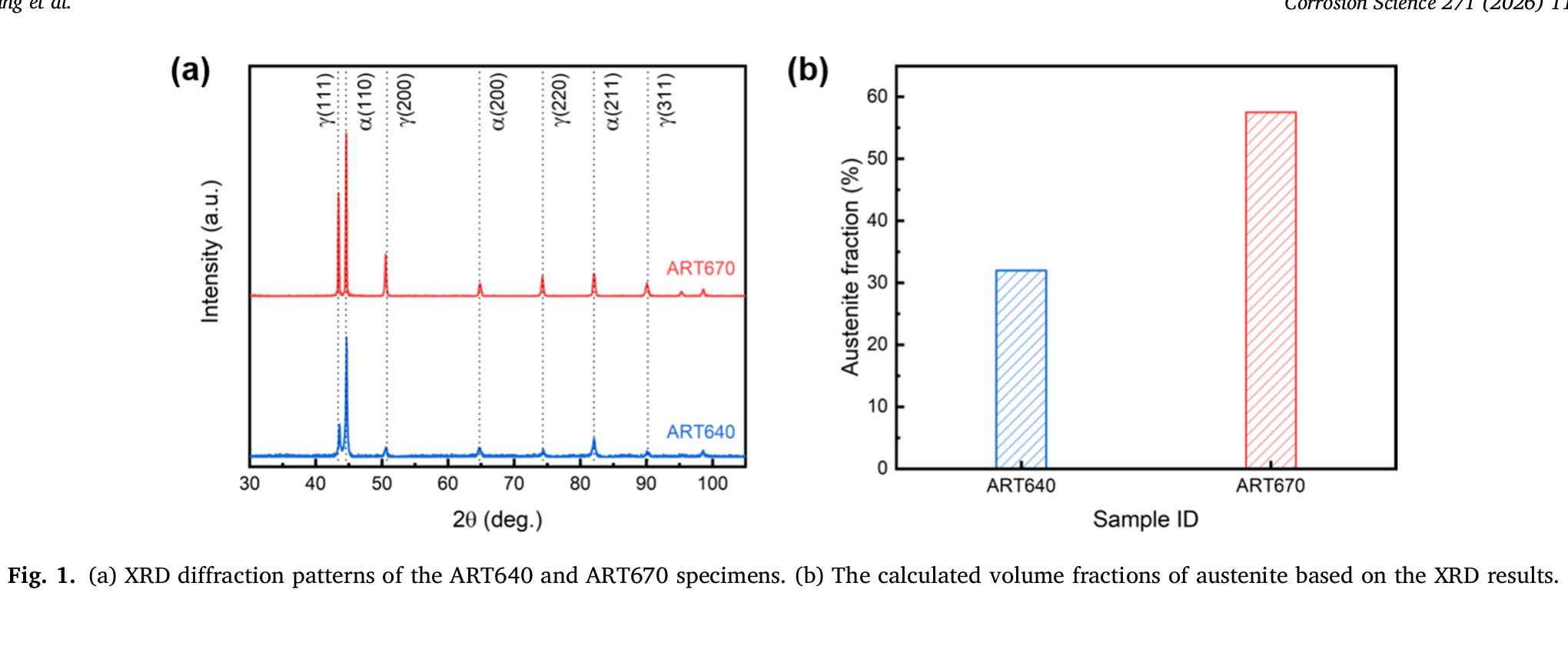

图1  XRD 衍射谱及奥氏体体积分数：ART640 为 32.0%，ART670 为 57.5%。

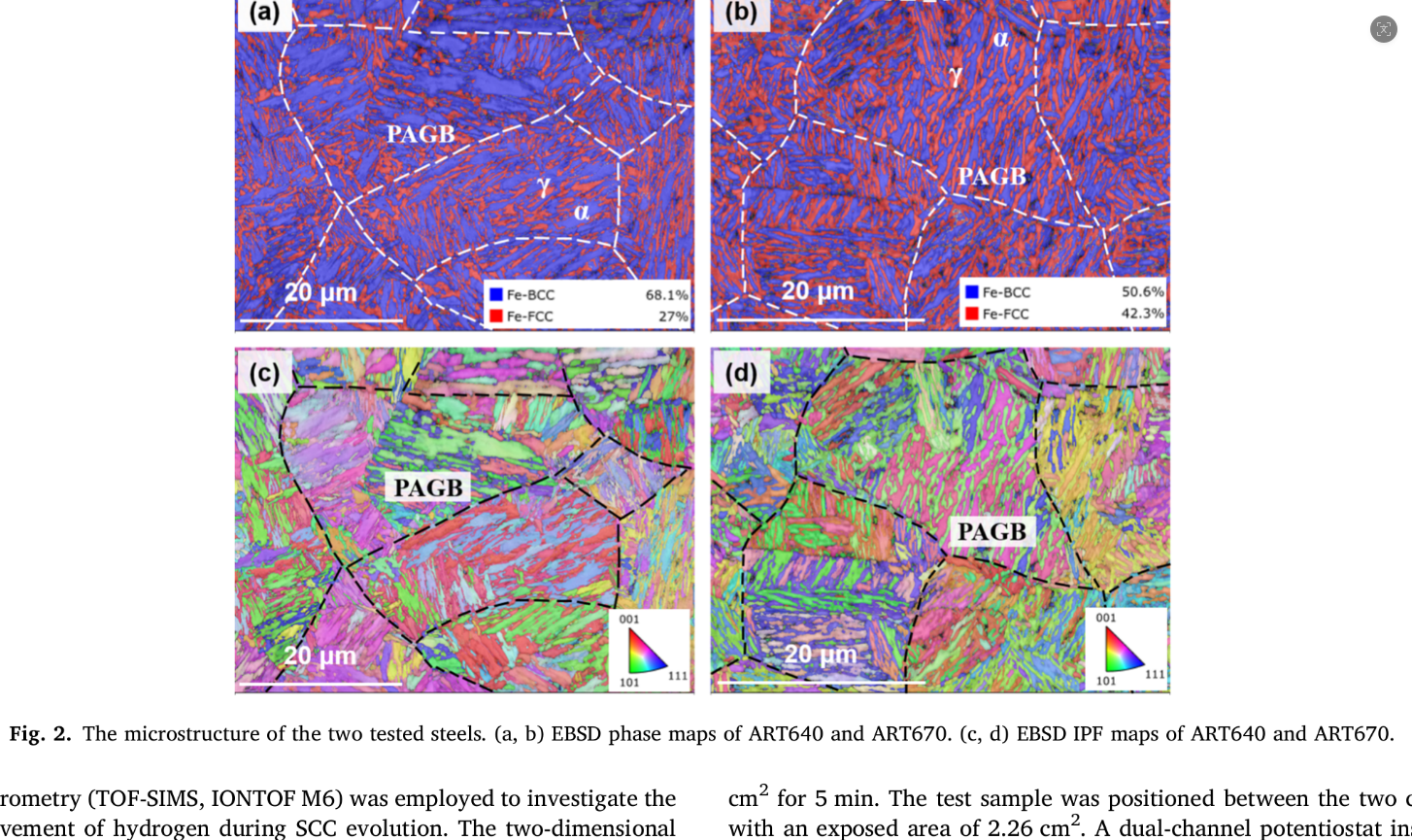

图2  两种钢的 EBSD 相图与取向图。蓝色为铁素体，红色为奥氏体；白色虚线标出原奥氏体晶界（PAGB）

常规电化学结果首先“站在”ART670 一边：其电荷转移电阻为 995.0 Ω·cm²，高于 ART640 的 851.5 Ω·cm²；腐蚀电流密度由 13.72 降至 9.63 μA/cm²。KPFM 进一步显示，ART670 中奥氏体/铁素体 Volta 电位差只有 16 mV，低于 ART640 的 26 mV；静态浸泡后，前者奥氏体相对腐蚀深度仅 0.22 μm，后者为 0.93 μm。按传统逻辑，ART670 应该更安全。

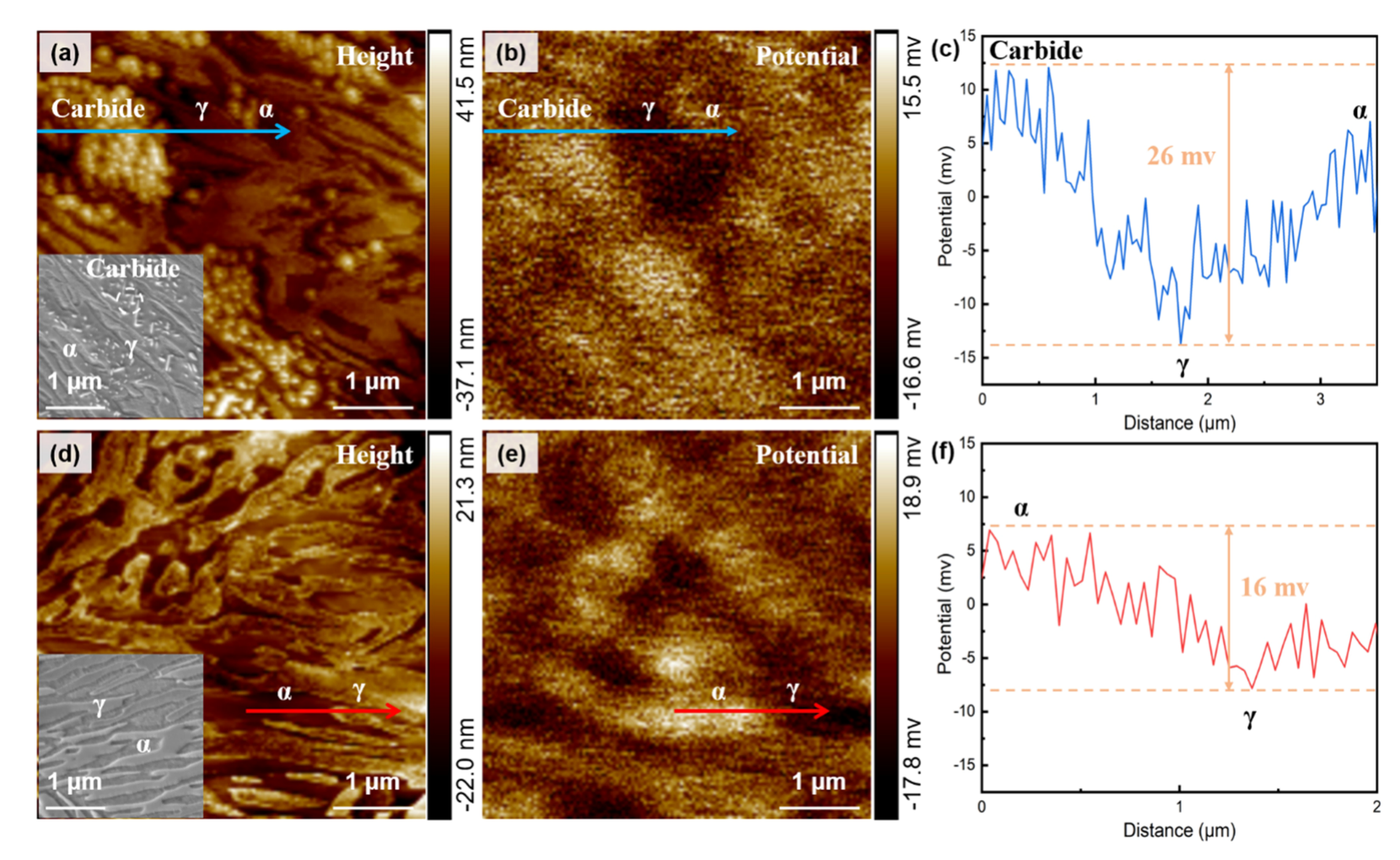

图3  KPFM 测得的表面形貌与 Volta 电位分布：ART640 的两相电位差更大，微电偶腐蚀驱动力更强

但慢应变速率拉伸给出相反答案。在空气中，两种试样都表现出良好塑性；进入 3.5% NaCl 溶液后，ART640 的 SCC 敏感指数仅 9.1%，ART670 却飙升至 67.1%，约高 7 倍。ART640 断口仍以韧窝为主，而 ART670 出现明显沿晶断裂和二次裂纹。也就是说，“更耐腐蚀”的 ART670，恰恰是更危险的那一个。

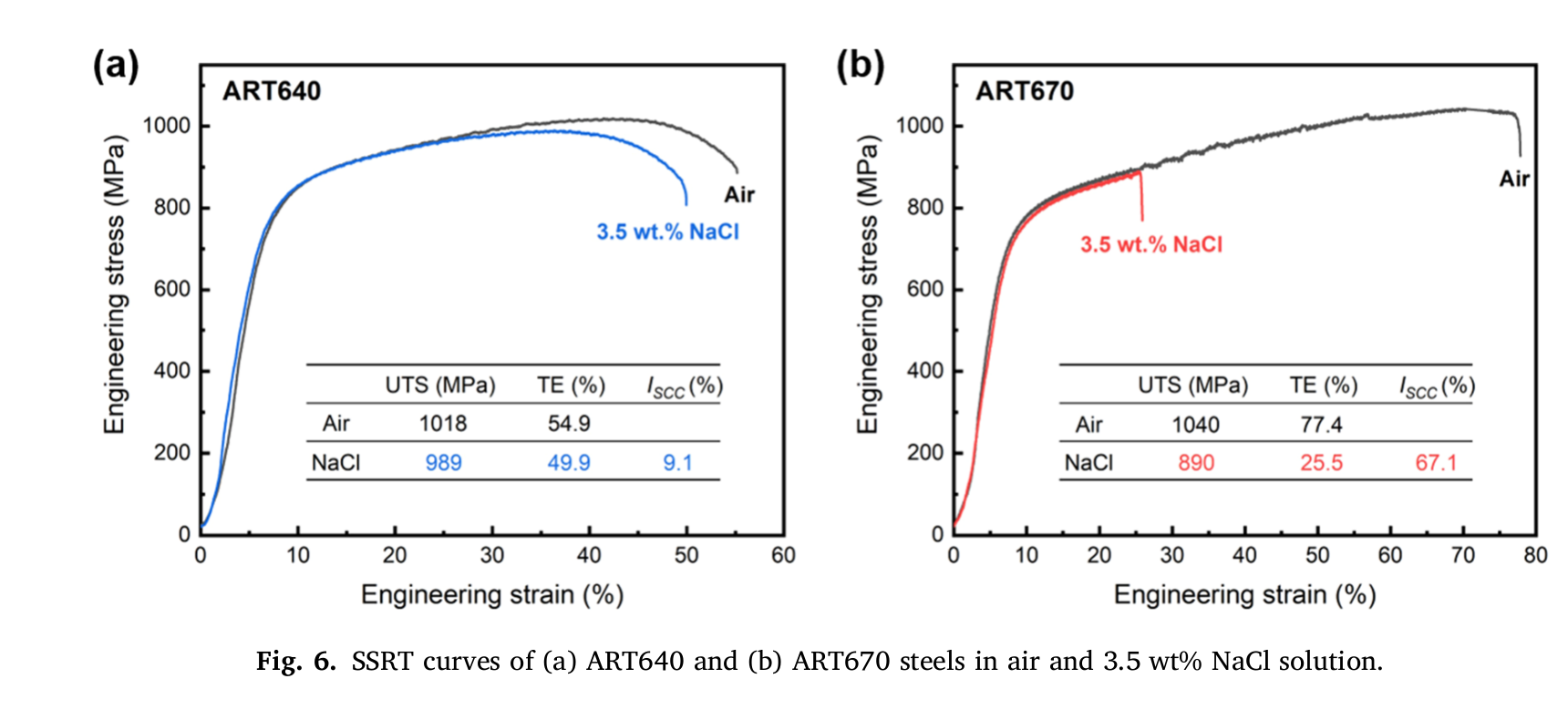

图4  空气与 3.5% NaCl 中的慢应变速率拉伸曲线。ART670 在盐水中的延伸率由 77.4%降至 25.5%。

关键数据对照｜耐蚀性与 SCC 敏感性并不同步

数据来源：主论文表 1、表 2 与图 1、图 6。

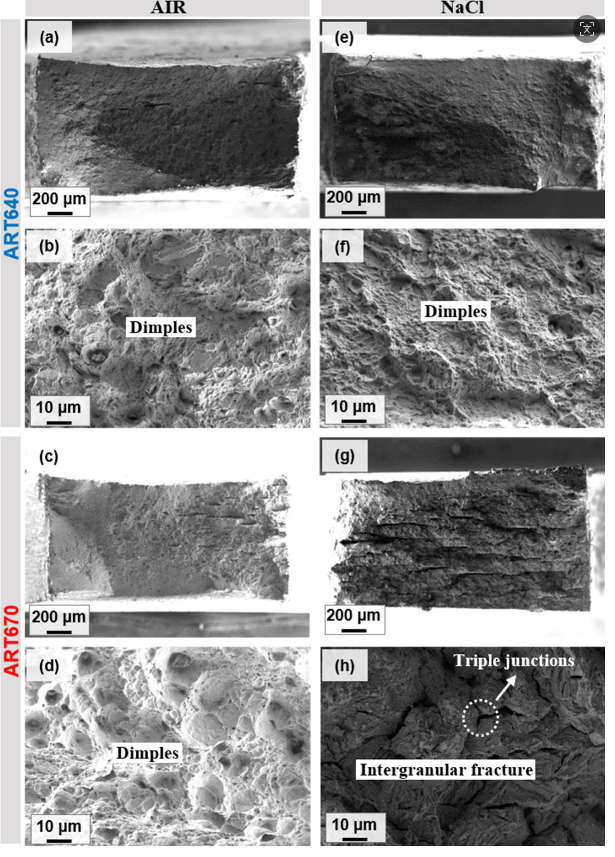

图5  断口对比：ART640 在空气和盐水中均以韧窝断裂为主；ART670 在盐水中转为沿晶脆断。

02  先排除“微电偶腐蚀主导开裂”

静态浸泡时，富 Mn 奥氏体作为阳极优先溶解，确实形成微电偶腐蚀。但在持续拉伸过程中，表面腐蚀产物膜不断破裂，残留在奥氏体上的腐蚀产物与暴露铁素体重新组成局部电偶，最终使两相选择性腐蚀转向更均匀的溶解。原本可能充当裂纹萌生点的局部腐蚀差异反而被削弱。因此，阳极溶解参与了环境作用，却不足以解释 67.1%的巨大塑性损失。

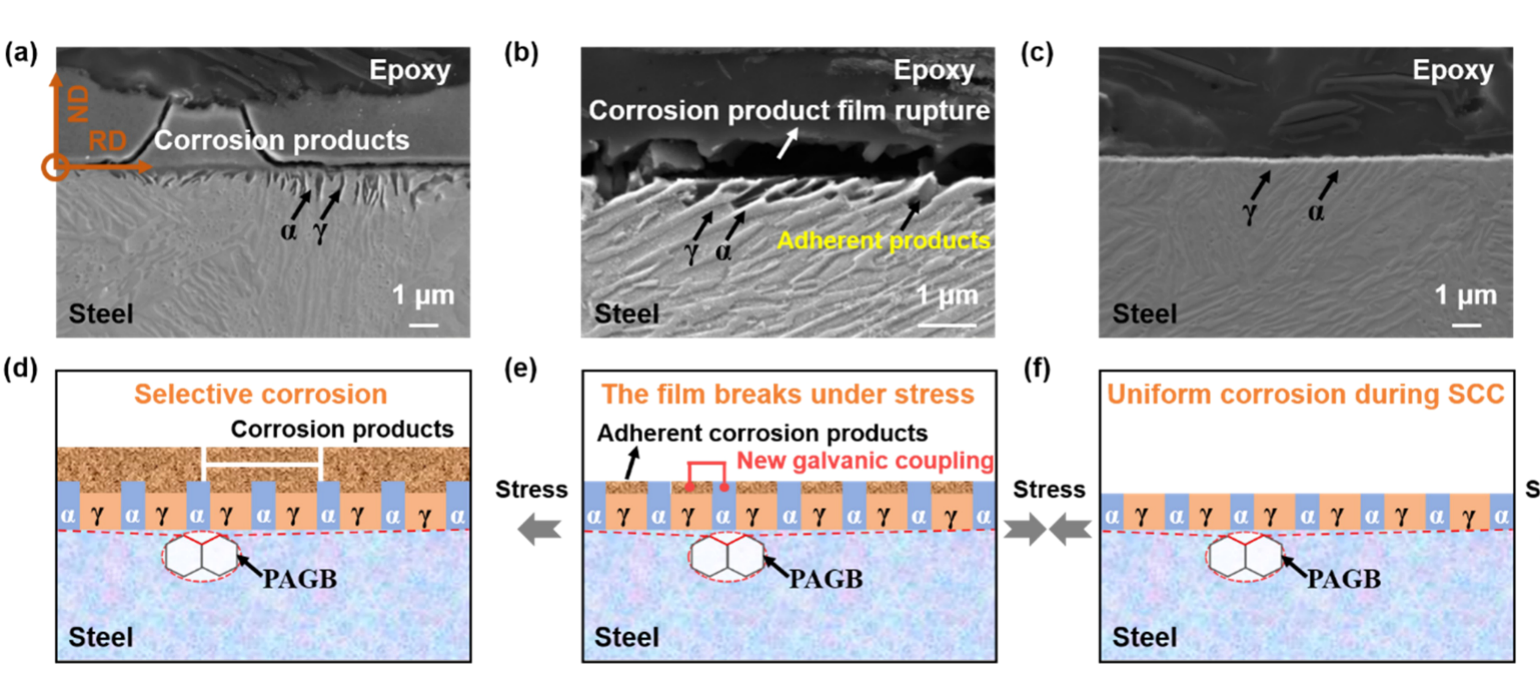

图6  受力腐蚀过程示意：由初始奥氏体选择性溶解，逐步转变为应力作用下的均匀腐蚀。

03  真正的分水岭：氢进入了哪一相

研究团队用短时电化学充氢把腐蚀与氢效应进一步解耦。仅预充氢 10 min，ART640 与 ART670 的氢脆敏感指数分别为 9.1%和 77.5%，拉伸曲线和断口特征几乎复现盐水中的结果。这说明海洋环境中的 SCC 主要由腐蚀过程产生并进入钢内的氢驱动，而不是由金属持续溶解直接控制。

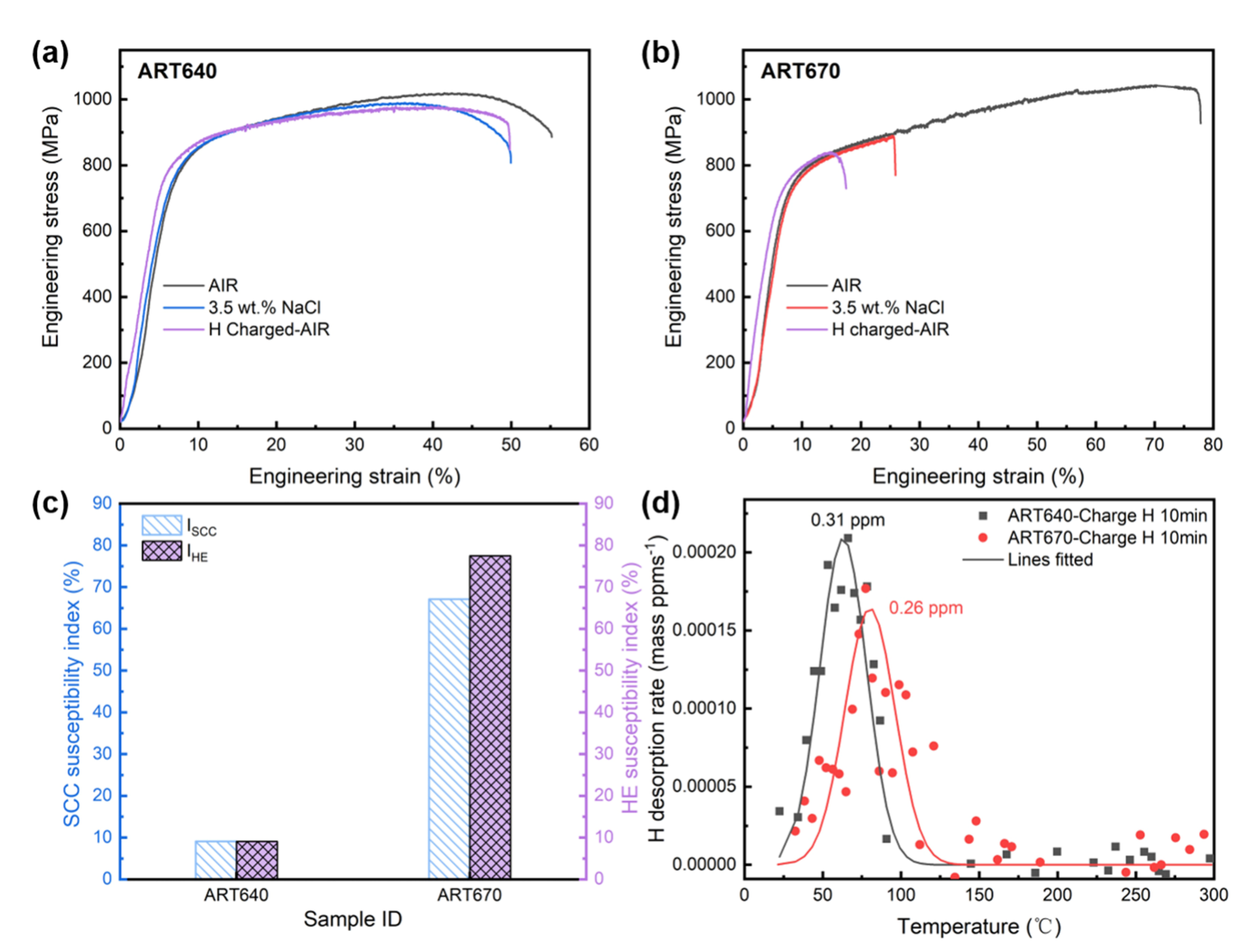

图7  盐水 SCC 与短时预充氢对比。两种环境下的力学响应高度一致，指向氢致开裂主导机制

值得注意的是，这个判断并非建立在单一表征上。EIS 与动电位极化负责回答“哪一种组织更耐常规腐蚀”；中断慢拉伸和断口观察用于定位裂纹从哪里萌生、沿什么路径扩展；预充氢试验把氢效应从阳极溶解中单独拎出；氢渗透给出宏观扩散动力学；热脱附则依据不同释氢峰和活化能区分铁素体缺陷与奥氏体中的氢。多条证据最终指向同一件事：ART670 的失效不能由腐蚀速率解释，却能够被相内氢分配完整解释。对复杂多相材料而言，这种“先拆分作用，再交叉验证”的研究路线，比只比较一条极化曲线或一个总氢数值更有说服力。 更关键的是，短时充氢后 ART640 和 ART670 的总氢含量分别约为 0.31 和 0.26 mass ppm，危险的 ART670 并没有“更多氢”。差别藏在相内分配与扩散路径中：铁素体中的氢扩散率比奥氏体高 3—4 个数量级。ART640 拥有贯通的三维铁素体网络，氢可沿快速通道迁移，短时条件下主要滞留在铁素体缺陷；ART670 的铁素体通道被 57.5%的奥氏体切断，氢更容易在铁素体/奥氏体界面和奥氏体内部富集。渗氢实验测得，ART670 的有效扩散系数为 1.06×10⁻⁸ cm²/s，只有 ART640（2.16×10⁻⁸ cm²/s）的一半。

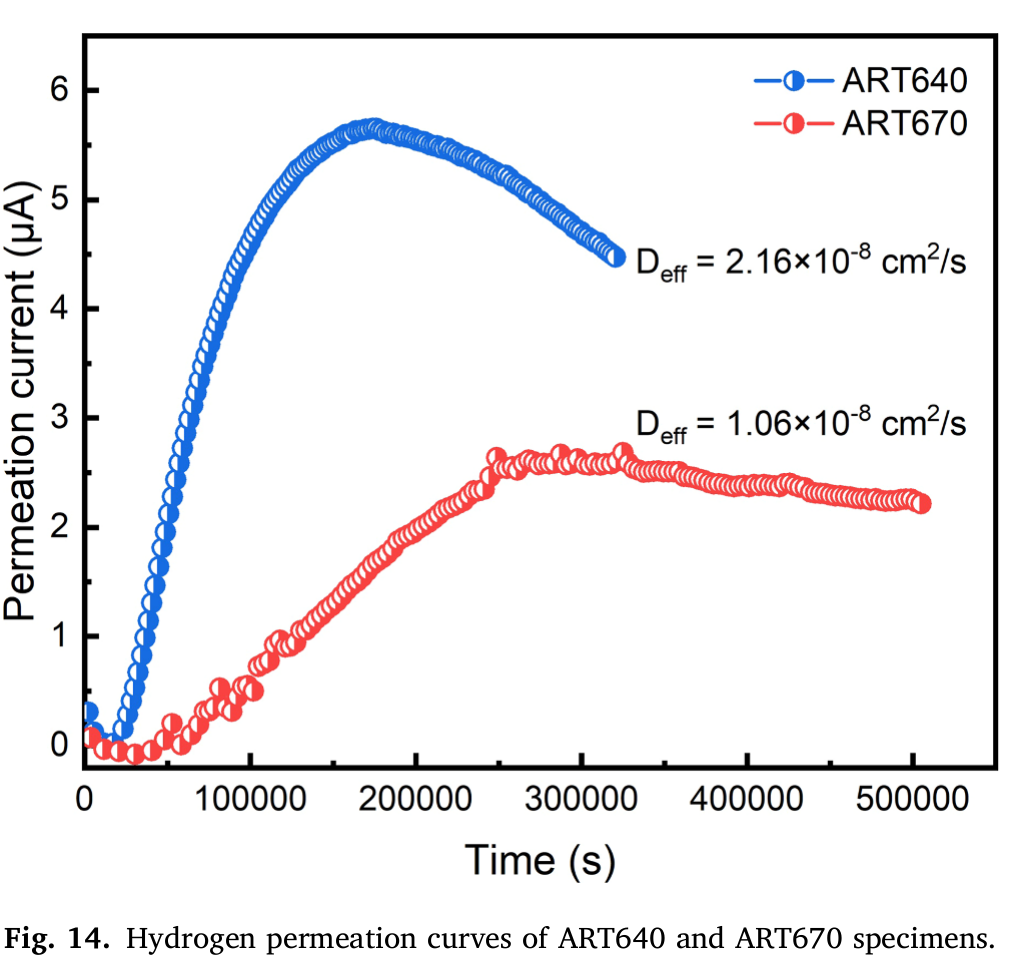

图8  氢渗透曲线：高奥氏体含量显著降低 ART670 的有效氢扩散系数。

2 h 充氢后的热脱附分峰给出更直观的定量结果：ART640 中铁素体和奥氏体的氢分别为 0.90 与 0.13 mass ppm；ART670 则为 0.47 与 0.37 mass ppm。后者虽然总氢仍略低，奥氏体内的氢却接近前者的 3 倍。由此可见，“总量指标”会掩盖真正决定断裂的局部高风险区域。

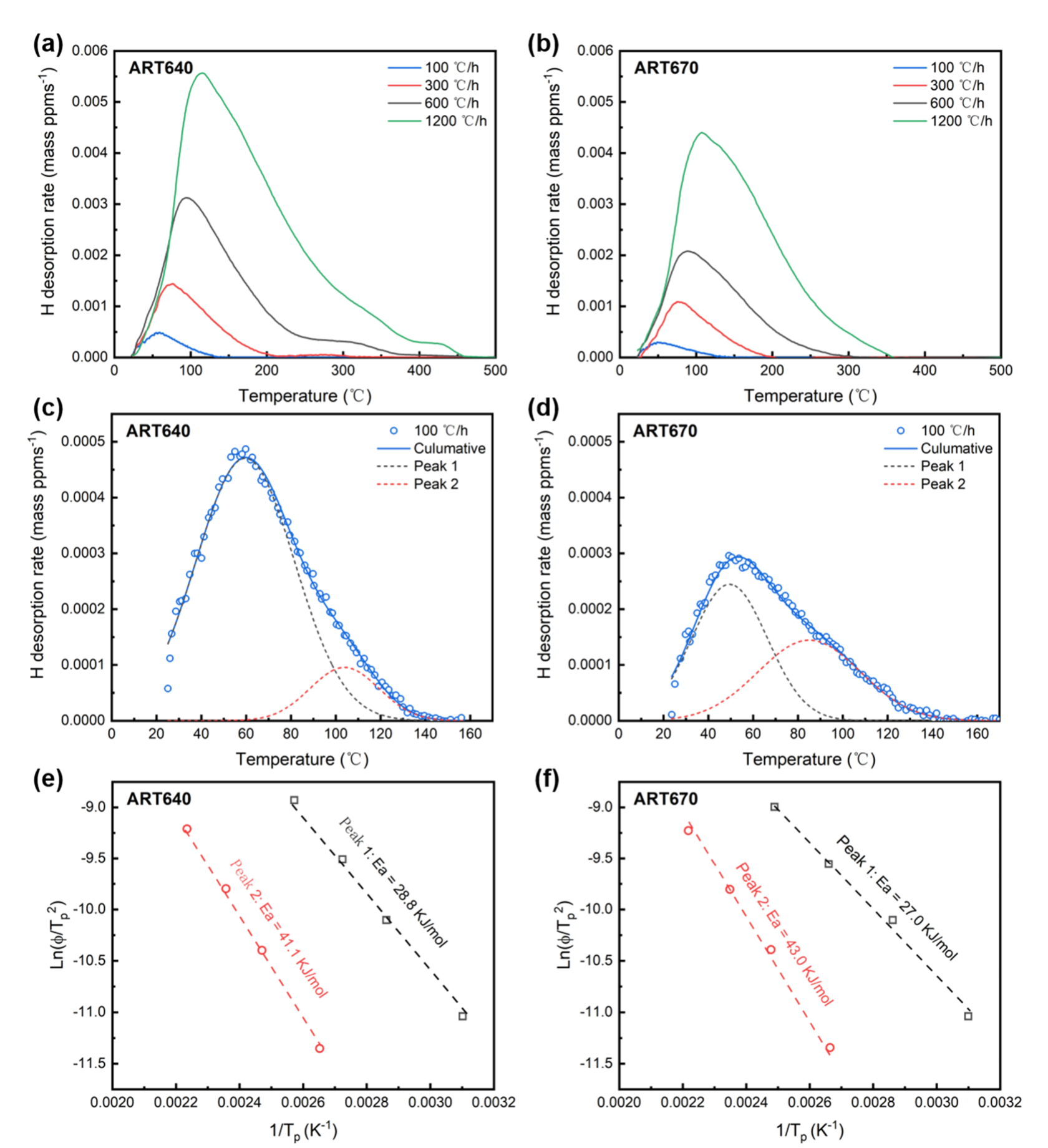

图9  2 h 充氢后的热脱附与分峰结果。第二峰对应奥氏体释氢，ART670 的奥氏体储氢更显著。

04  同样是“困住氢”，奥氏体为何从保护者变成风险源？

奥氏体常被视为有益氢陷阱：它对氢的溶解度高、扩散率低，能够降低可扩散氢浓度。但这个判断隐含一个前提——奥氏体必须足够稳定。ART640 中奥氏体的 Mn 含量约 14.6%，稳定性更高；ART670 中仅约 10.5%，更容易在变形时发生 TRIP 转变。富氢奥氏体一旦转变为新生马氏体，原先被“安全收纳”的氢会被继承到高缺陷、高应力的脆性相中，并向界面和裂尖重新迁移。 因此，两种组织对应两套主导机制：ART640 中，铁素体内的氢主要诱发氢增强局部塑性（HELP），加剧相间变形不协调，但裂纹容易在铁素体/奥氏体界面处钝化或中止；ART670 中，氢富集、应变诱发马氏体与高三轴应力在原奥氏体晶界交汇处叠加，氢增强脱粘（HEDE）占主导，裂纹从 PAGB 交汇处萌生并沿晶界快速扩展。

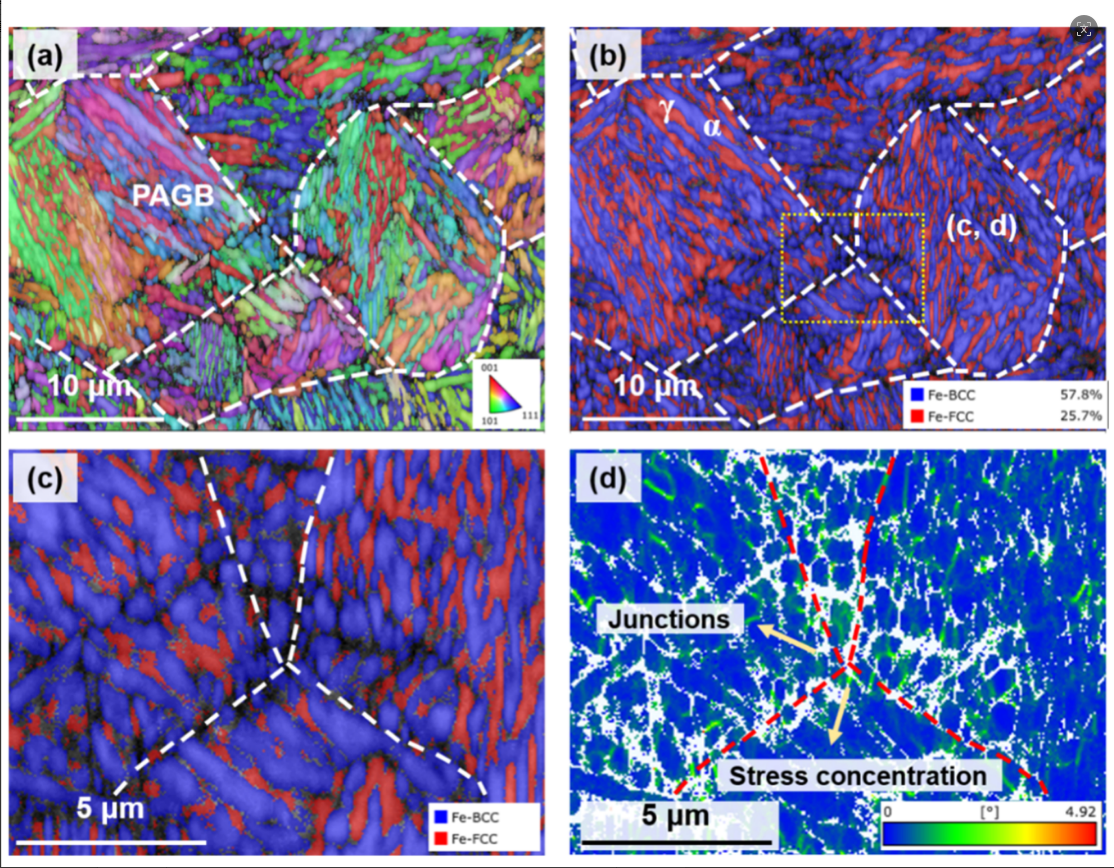

图10  ART670 断裂前的 EBSD 表征。原奥氏体晶界交汇处同时出现明显应力集中与优先相变。

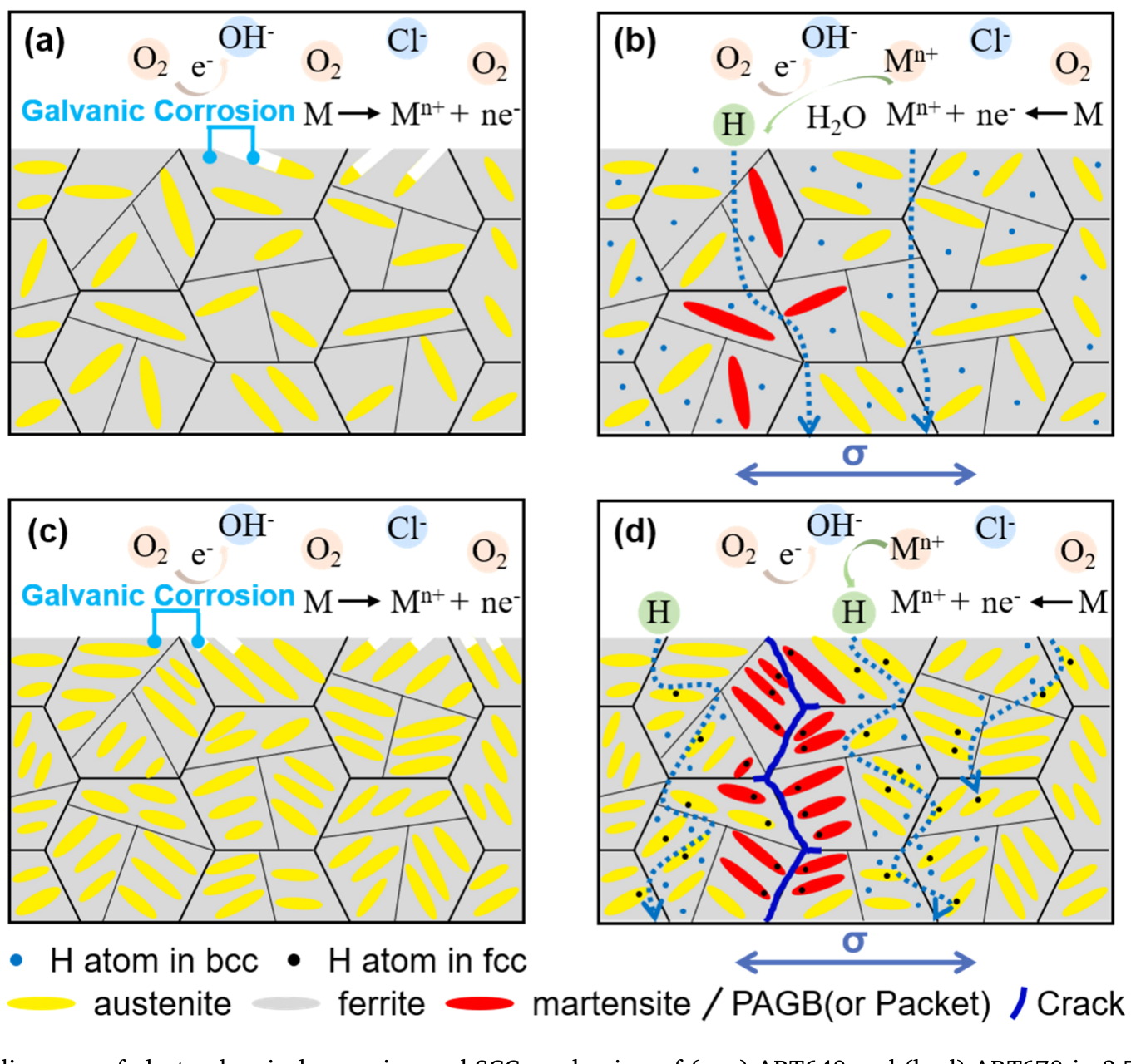

图11  两种中锰钢的 SCC 机制示意。黄色为奥氏体，灰色为铁素体，红色为新生马氏体，蓝线为裂纹。

05  与既有研究对照：这项工作推进了什么？

这一结论与 Sun 等在《Acta Materialia》2020 年的研究形成直接呼应：当组织由铁素体基体转为奥氏体基体时，主导氢脆机制可由铁素体内的局部塑性转向界面脱粘。Turk 等同年在《Acta Materialia》通过扩散模型指出，奥氏体形貌、相界传输动力学和贯通阈值都会显著改变吸氢与脱氢速率；Pütz 等在《Corrosion Science》则证实，临界区退火温度会通过 Mn 分配、相比例与界面面积调节铁素体/奥氏体微电偶作用。 本研究的增量在于：把上述“氢分布—微结构”认识带入海洋 SCC 场景，并以电化学、预充氢、氢渗透、热脱附和断口证据完成因果拆分。它提醒工程设计，奥氏体不是越多越好，氢陷阱也不是越强越安全；相的连通性、化学稳定性和受力相变行为，必须一起评估。

06  对中锰钢设计的启示

面向海洋装备，评价指标应从“奥氏体体积分数”和“总氢含量”进一步升级为相分辨氢含量、铁素体/奥氏体三维连通性、奥氏体机械稳定性及 PAGB 局部应力。组织优化的目标也不是简单阻断氢扩散，而是避免氢被高比例、不稳定的奥氏体截留后，在服役载荷下集中转移到新生马氏体和晶界。 这也意味着，相同的奥氏体体积分数并不必然对应相同的抗氢能力。层片长宽比、相间距、界面面积以及是否跨越三维贯通阈值，都会改变氢从铁素体进入奥氏体的几率和时间尺度。仅凭二维显微照片判断“奥氏体多或少”可能仍然不够，后续设计需要把三维组织重构与扩散模拟结合起来。同时，提升奥氏体稳定性不能只追求更高 Mn 富集，因为两相化学差异又会放大微电偶腐蚀；真正的优化是一个多目标问题，需要在相稳定、相连通、局部电化学活性和强塑性之间寻找窗口，而不是把某一个组织参数推到极端。 当然，这项研究基于实验室 3.5% NaCl 与慢应变速率条件。真正走向工程应用，还需要在焊接接头、长期波动载荷、真实海水与阴极保护电位下验证，并结合三维表征定量确定相贯通阈值。即便如此，它已经给出一个足够重要的设计原则：抗 SCC 的关键，不只是“少让氢进来”，更要让进入材料的氢待在不致命的位置。

结语

在多相高强钢中，氢不是平均分布的背景变量，而是一种被微结构主动“导流”的失效介质。真正可靠的抗氢设计，必须同时回答三个问题：氢从哪里走、在哪里停、受力后会被带到哪里。

参考文献

[1] Wang J., Wang B., Wang X., et al. Critical role of microstructure-driven hydrogen distribution in stress corrosion cracking behavior of medium Mn steels. Corrosion Science 271 (2026) 114117. https://doi.org/10.1016/j.corsci.2026.114117 [2] Sun B.H., Krieger W., Rohwerder M., et al. Dependence of hydrogen embrittlement mechanisms on microstructure-driven hydrogen distribution in medium Mn steels. Acta Materialia 183 (2020) 313–328. https://doi.org/10.1016/j.actamat.2019.11.029 [3] Turk A., Pu S.D., Bombač D., et al. Quantification of hydrogen trapping in multiphase steels: Part II – Effect of austenite morphology. Acta Materialia 197 (2020) 253–268. https://doi.org/10.1016/j.actamat.2020.07.039 [4] Pütz R.D., Allam T., Wang J., et al. Influence of intercritical annealing temperature on the micro-galvanic interactions between austenite and ferrite in medium-Mn steel. Corrosion Science 208 (2022) 110633. https://doi.org/10.1016/j.corsci.2022.110633 [5] Han J., Nam J.H., Lee Y.K. The mechanism of hydrogen embrittlement in intercritically annealed medium Mn TRIP steel. Acta Materialia 113 (2016) 1–10. https://doi.org/10.1016/j.actamat.2016.04.038 [6] Wang Z., Xu J.P., Li J.X. Influence of microstructure on hydrogen embrittlement in hot-rolled medium Mn steels. Materials Science and Engineering: A 780 (2020) 139147. https://doi.org/10.1016/j.msea.2020.139147
