管线钢中夹杂物—微观结构—氢陷阱协同作用
一、氢致开裂：问题不在“有没有氢”，而在“氢停在哪里”
在酸性含硫环境、阴极保护、焊接与制氢输氢等场景中，原子氢可以进入钢中。它体积小、迁移快，会沿晶格、位错、晶界、相界和夹杂物/基体界面不断寻找更低能的位置。一旦在某个局部区域同时遇到足够高的氢浓度与应力集中，氢原子重组为氢分子并形成内压，或削弱界面结合、促进局部塑性，裂纹便可能在没有宏观外载的情况下萌生。[1,2] 因此，氢脆（HE）是更宽泛的氢致性能劣化概念；氢致开裂（HIC）则强调由内部氢富集驱动的裂纹/鼓泡；在应力与含氢腐蚀介质共同作用下，还可能出现硫化物应力腐蚀开裂（SSC/SSCC）或应力导向的氢致开裂。工程上不宜把这些缩写混作一谈，因为对应的氢来源、应力状态和控制手段并不相同。

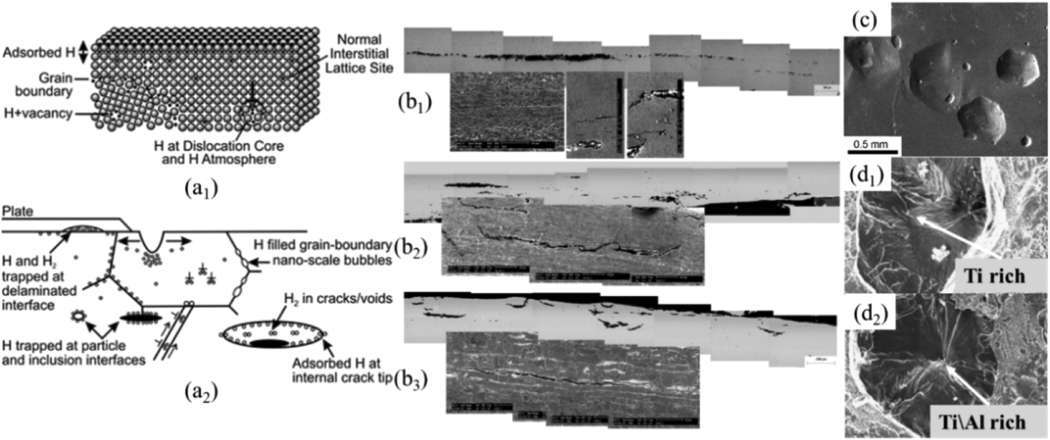

图1 氢在钢中可停留于孔洞、晶界、相界、位错、析出相和夹杂物界面；当局部富集与内压/应力耦合时，可形成内部裂纹或表面鼓泡
二、陷阱不是“深”就够了：要看热力学，更要看动力学
把氢陷阱分成可逆和不可逆，便于理解，却不该把它当作最终结论。位错或低角度晶界往往只是暂时留住氢，氢仍可能在载荷或浓度梯度下继续迁移；空位团、部分高角度晶界、粗大夹杂物界面和某些碳化物界面，则可能使氢滞留更久。真正需要警惕的是氢停留的位置：若它集中在已脱粘的粗大夹杂物边缘，局部内压会继续抬升；若由许多细小且稳定的界面分担，裂纹尖端得到的氢反而会减少。 不能只用一个“结合能”给夹杂物排座次。热力学回答的是“氢更愿意待在哪里”，动力学回答的则是“氢先到哪里、多久会饱和、何时又逸出”。针对Al-Ti脱氧并经Mg处理的高强管线钢，连续动力学研究发现，氢在不同界面的捕获先后与残余应力高度相关，和仅由偏析能推测出的顺序并不完全一致。[2] 换言之，真实钢材是一个随时间演化的氢输运网络。

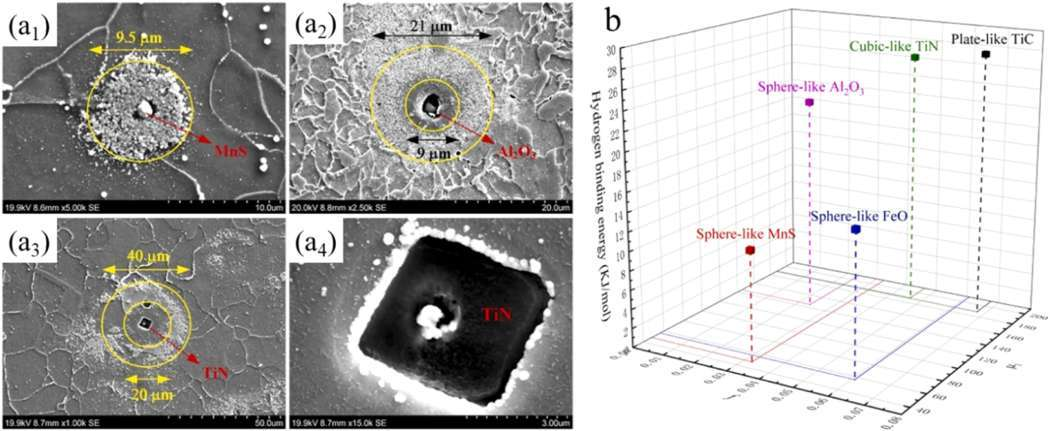

图2 不同夹杂物的“理论结合能”与“实际捕氢先后”可能不一致，界面残余应力与捕获—脱附—再扩散过程不可忽略。
三、夹杂物的危险性，取决于它在组织网络中的位置
在冶炼和轧制环节，MnS、Al₂O₃、TiN往往首先进入夹杂物控制清单，但它们并不意味着同一种风险。以MnS为例，轧后被拉长的颗粒容易在轧制方向留下尖端和薄弱界面；氧化物的问题则多出在颗粒粗大、分布不均或相互团聚时。除了化学成分，还应同时看尺寸、长宽比、位置、周围晶粒和相界。已有HIC动力学研究指出，夹杂物形貌更直接影响裂纹从何处起裂，而铁素体晶粒特征对裂纹后续扩展更敏感。[3] 把夹杂物做细是必要步骤，但不能把它换算成一条放之四海而皆准的粒径门槛。综述引用的模型中，MnS的临界尺寸约为2.52–2.60 μm，某些氧化物则可低至0.14–0.42 μm。数值差异来自不同相的弹性模量、热膨胀失配和界面结构，也会随钢种与载氢条件而变。对生产端而言，更值得盯住的是最大颗粒是否被压低、夹杂物会不会团聚，以及界面附近是否留下强拉应力，而不是只报一个平均粒径。

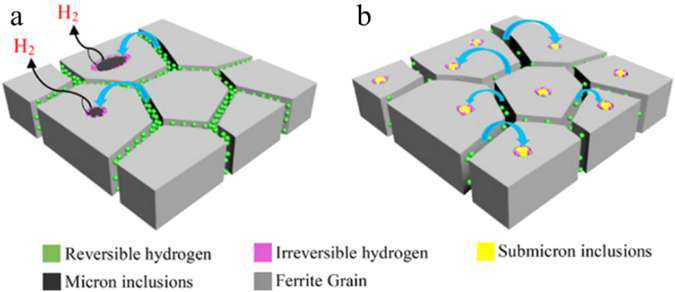

图3 微米级夹杂物周边容易形成应力集中和局部富氢；亚微米夹杂物若分布均匀、界面完整，则可将氢分散到更多位置。
四、微合金化的目标：把“裂纹源”改造成“氢交通枢纽”

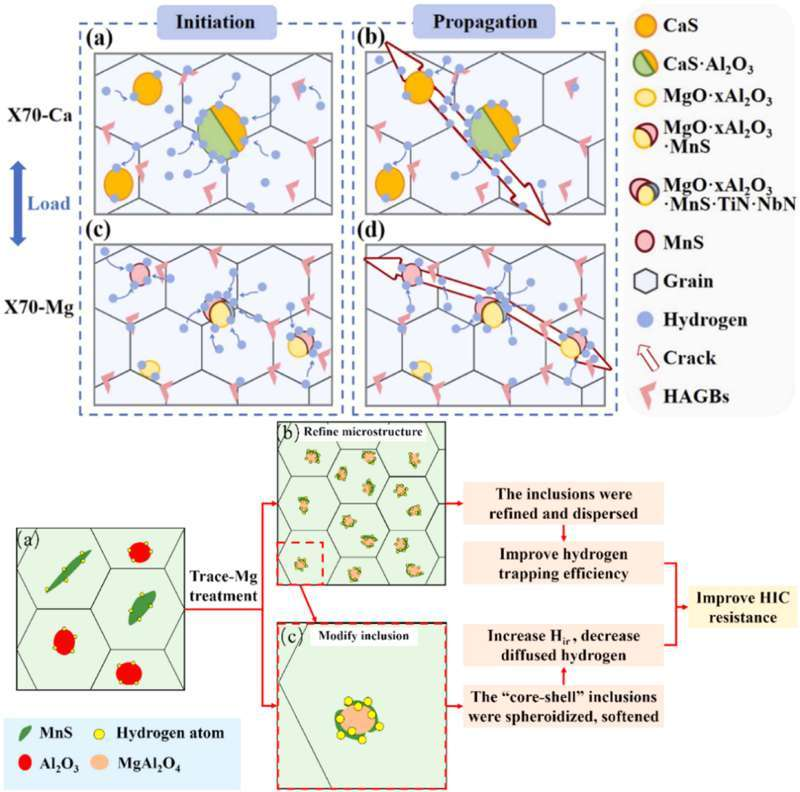

从这一视角看，Ca、Mg、稀土和Ti/Nb/V的价值，不是简单“加元素”，而是重建夹杂物—组织—氢陷阱三者的匹配关系。Ca可促使尖长MnS球化，并把Al₂O₃转化为更易控制的钙铝酸盐；Mg有助于形成细小弥散的复相夹杂物和尖晶石类夹杂物。原综述归纳的结果中，约0.003 wt% Mg处理可使氢脆敏感性由44.0%降至21.3%，但过量并不会线性增益。[1] 稀土的作用同样是双刃剑：适量Ce、Y、La可球化、细化原有夹杂物，形成更稳定的稀土复合氧硫化物，并通过细化组织与增加深陷阱来降低氢扩散；过量则可能制造新的粗大富稀土颗粒。对于TiC、NbC、VC等纳米析出相，近期原子尺度研究更进一步指出：即使同属非共格界面，也并非都能捕氢，界面空位与邻近拉伸应变场才是关键。[4] 因此，“纳米、弥散、半共格/非共格且界面稳定”比“某元素含量更高”更接近正确的工艺语言。
五、给材料设计的三个可执行判断
第一，别只盯总氧、总硫或单一夹杂物评级。应把最大夹杂物尺寸、长宽比、团聚距离、夹杂物/基体界面状态以及周围晶界和相界一并纳入评价。 第二，别把氢陷阱密度等同于抗氢能力。陷阱密度、占位率和陷阱效率是三件事：前者是“有多少座位”，中间是“坐了多少氢”，最后才是“是否真的减缓扩散和损伤”。需要用渗氢、TDS、氢微印迹、SKPFM、APT等多尺度证据交叉验证。 第三，把组织控制与夹杂物工程放进同一张工艺路线图。微合金元素和TMCP/时效制度一方面改变析出相尺寸与晶粒，另一方面也改变夹杂物界面和残余应力。最新的模型工作已开始把夹杂物形貌、氢扩散参数和显微组织统计量一起用于预测HIC动力学，[3] 这比单变量“配方试错”更接近面向氢能管道的材料设计。
结语：从“洁净钢”走向“可设计的夹杂物网络”
这篇综述给人的启发在于，讨论MnS、氧化物或碳化物时，不能只问“哪一种更危险”。夹杂物嵌在晶粒、相界和位错构成的组织里，氢又会经历捕获、饱和、脱附和再扩散；风险正是在这一连串变化中形成。今后的抗氢致损伤管线钢仍要提高洁净度，但工作不会止于降低夹杂物总量。成分设计、冶炼净化、轧制和热处理需要配合起来，使残留夹杂物不再成为易起裂的位置。落到工程评估时，还要把服役温度、介质中的H₂S、阴极保护条件及焊接热影响区放进同一判断里。
文献与图片说明
[1] An, H.; Chen, T.; Chen, Y.; Li, X.; Liu, C. Inclusion-microstructure-hydrogen trap synergy in pipeline steels: From hydrogen trapping kinetics to microalloying design against hydrogen-induced damage: A critical review. Corrosion Science, 271 (2026) 114166. DOI: 10.1016/j.corsci.2026.114166. [2] Xiao, H. et al. Sequential kinetic analysis of the influences of non-metallic inclusions on hydrogen diffusion and trapping in high-strength pipeline steel with Al-Ti deoxidisation and Mg treatment. Corrosion Science, 195 (2022) 110006. DOI: 10.1016/j.corsci.2021.110006. [3] An empirical model of the kinetics of hydrogen-induced cracking in pipeline steel, using statistical distribution models and considering microstructural characteristics and hydrogen diffusion parameters. Corrosion Science, 241 (2024) 112556. DOI: 10.1016/j.corsci.2024.112556. [4] Zhang, B. et al. Atomic-scale insights on hydrogen trapping and exclusion at incoherent interfaces of nanoprecipitates in martensitic steels. Nature Communications, 13 (2022) 3858. DOI: 10.1038/s41467-022-31665-x.
